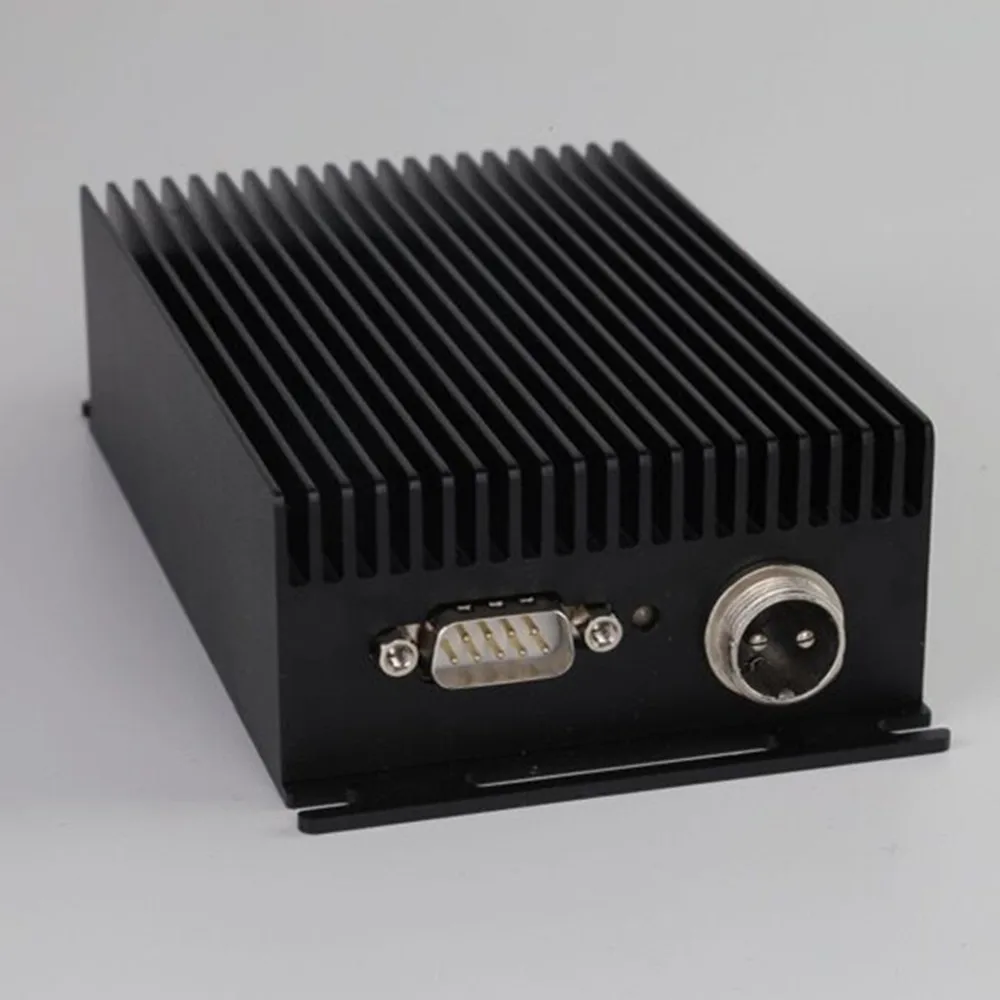

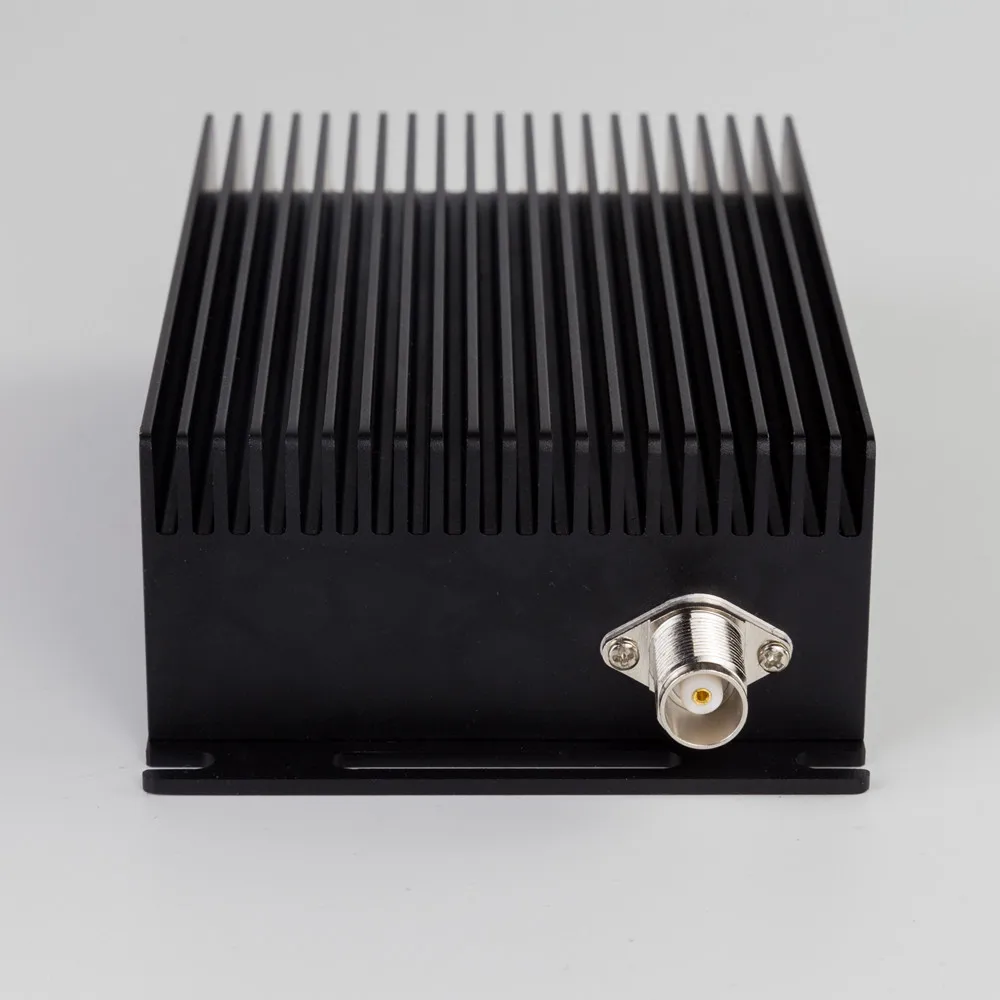

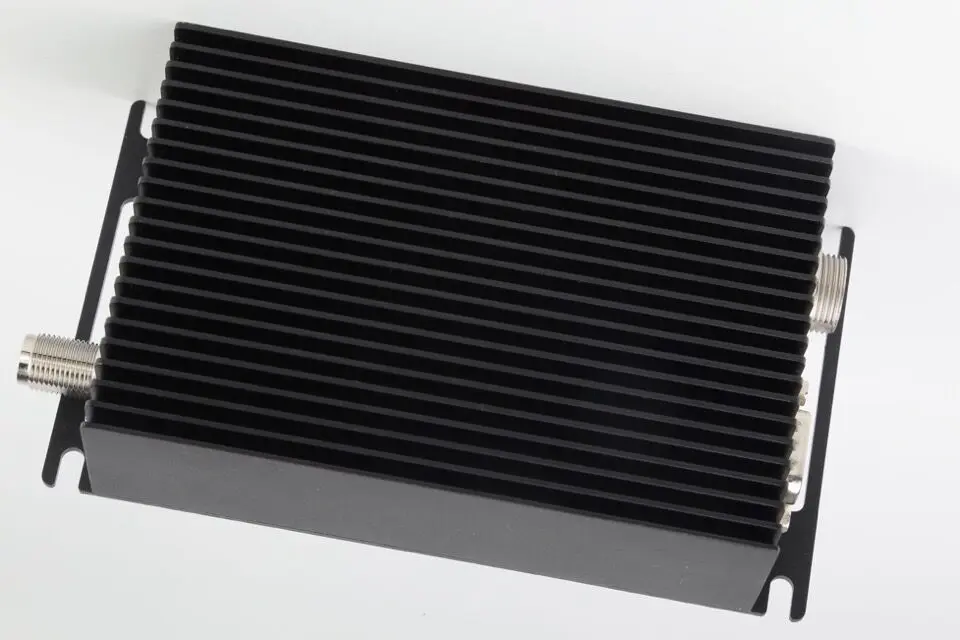

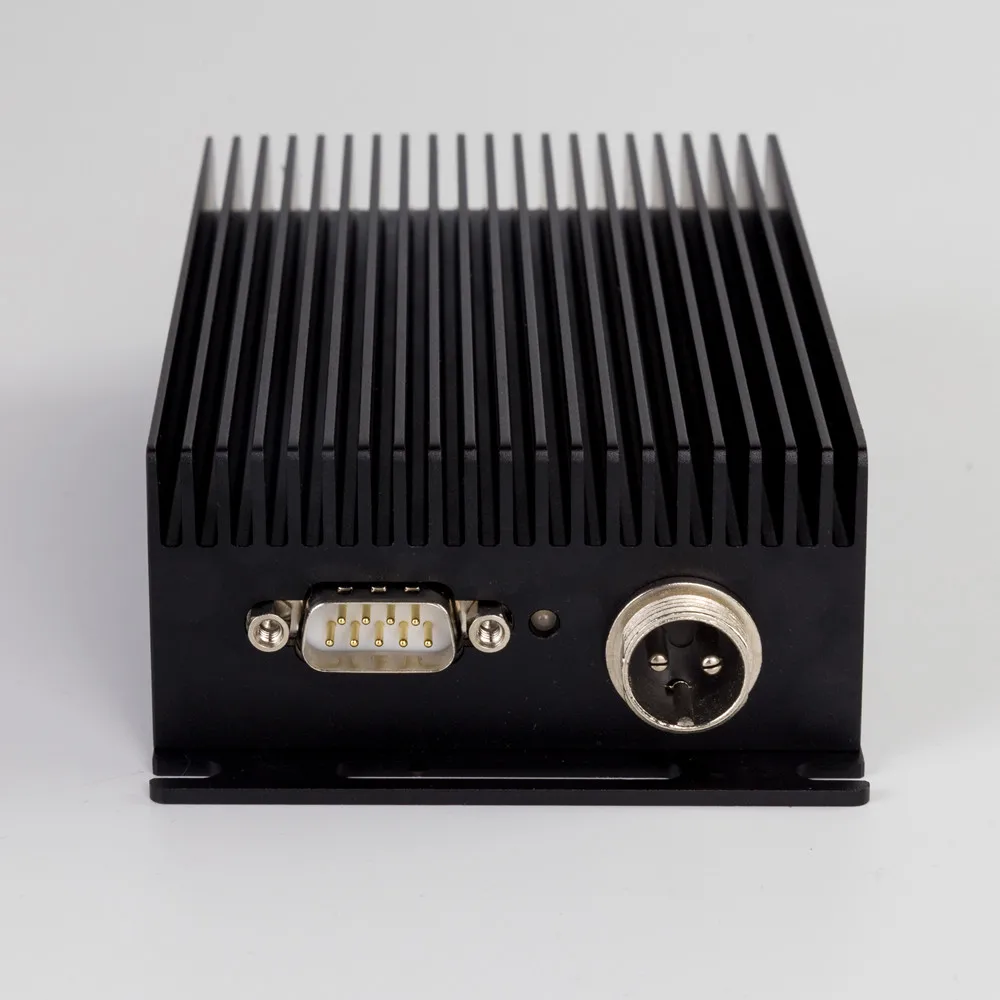

Радиотранслятор Modbus rs485 радиотранслятор с управлением ПЛК радиус действия 50 км

Радиотранслятор Modbus rs485 радиотранслятор с управлением ПЛК радиус действия 50 км

Уважаемые покупатели, пожалуйста, напоминайте следующие вещи:

1. Заводские параметры по умолчанию-433,250 МГц, RS232 и RS485,19200BPS,25 Вт, 12 В постоянного тока;

2. Если клиентам нужны другие частотыVHF(136 МГц-174 МГц, 220-240 МГц) UHF(410 МГц-470 МГц), пожалуйста, сообщите мне после размещения заказа;

3. Этот радиомодем также может быть настроен на интерфейс TTL, если вам нужен TTL, пожалуйста, сообщите мне после размещения заказа;

4, скорость передачи данных по воздуху и интерфейс (серия) можно подтвердить через программное обеспечение.

Технические характеристики:

ОсновнойОсобенности:

Pin-определения

Контакты

XZ-DT25-HXX

Обратите внимание

Airline Штекерный соединитель

1

Заземление источника питания

2

DC12V источника питания

DC12V ± 10%

DB9 Штекерный соединитель

1

NC

Для активного отдыха с низким уровнем

2

RS-232/RXD

3

RS-232/ТСД

4

NC

5

GND

6

RS-485/A

7

RS-485/B

8

Настройка позволит

9

SQ (индикатор сигнала приема)

TТехнические параметры

Частотный диапазон

136 ~ 174 МГц, 220 ~ 240 МГц, 410 ~ 470 МГц

Стабильность частоты

≤ ± 2.5PPm

Передача Мощность

25 Вт

Модуляции

GFSK/4GFSK

Высокая скорость передачи данных по воздуху

1200 ~ 115200bps

Серийный скорость передачи данных

1200 ~ 115200bps

Интерфейс

RS232 & RS485

Питание

12V @ 10A

Интерфейс формат данных

8E1/8N1/801

Чувствительность приема

-125DBM @ 1200BPS/-120DBM @ 9600BPS

Пропускная способность канала

10 кГц @ 1200bps/25 кГц @ 9600bps

Рабочая Температура

-40 ℃ ~ 80 ℃ (промышленный класс)

Рабочая влажность:

10% до 90% относительной влажности, без конденсации

Выбросов ток

≤ 6 А (максимальный выходной ток не менее 10 А)

Получение ток

≤ 80mA

Размер (Д/Ш/В)

145*86*40 мм

Вес (г)

≤ 500 г

XZ-DT25-HXX частоты

По умолчанию частотный канал CH0, а частота CH0 может быть произвольно установлена и сохранена по. Потребители могут вводить/перезаписывать любые необходимые частоты Rx и Tx в программном обеспечения.

Обратите внимание: Наши XZ-DT25-H(25 Вт),XZ-DT25-M(5 Вт),XZ-DT25-L(2 Вт/500 МВт) и XZ-DT25-U(100 мВт) могут общаться друг с другом, пользователь может выбрать подходящий радиомодемов в соответствии с фактическим использованием.

Программное обеспечение для Функция установка

1,1 режим настройки входа

Оборудование входит в режим настройки: Подключение 8ThНожка с заземлением и зеленый светильник радио всегда яркий, радио входит в режим настройки, скорость последовательного порта 9600 8N1.

Программное обеспечение входит в режим настройки: Текущая скорость передачи данных, 3 + номера отправляются непрерывно, XZ-DT25 входит в режим настройки, и последовательный порт вывода ОК

Формат + + +

Return OK

1,2 канал 0 настройки частоты (эта частота рабочей частоты 0 канал

Формат> WF0/RX: 453,25000/TX: 453,25000

Возврат <Channel_0: RX: 453,25000/TX: 453,25000

Объяснить> WF0 означает, что рабочая частота при записи канала 0

RX: означает прием частоты, 25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после десятичной точки;

TX: означает частоту передачи 453,25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после десятичной точки;

Один и тот же XZ-DT25-H приема и передачи настройки частоты может быть один и тот же или по-другому, но модули в одном и том же коммуникационная система Обязательный аксессуар одежды нового сезона одной и той же приема и передачи частот, то они могут общаться. Dip-переключатель может задать только частоту в канале 0.

1,3 Интерфейс, настройка скорости передачи данных

Формат> WBA

Возврат <Com_Rate:1200

Пояснение> WB означает скорость передачи данных через интерфейс

A ~ G означает 1200 ~ 115200bps;A = 1200,B = 2400,C = 4800,D = 9600,E = 19200,F = 38400,G = 115200

1,4 Настройка паритетных бит

Формат> WVN

Возврат <Verify:8N1

Объяснить> WV означает интерфейс паритета бит

N, E, O означает 8N1, 8E1, 8O1

1,5 воздуха скорости передачи данных

Формат> WAA

Возврат <Air_Rate:1200

Объяснить> WA означает скорость передачи воздуха

A ~ G означает 1200 ~ 115200bps;A = 1200,B = 2400,C = 4800,D = 9600,E = 19200,F = 38400,G = 115200

Примечание: если скорость передачи данных по воздуху и скорость передачи данных по интерфейсу установлены одинаковыми, можно осуществлять непрерывную передача данных. Для передачи более длинного расстояния, скорость передачи воздуха может быть установлена ниже, в то время как скорость передачи данных через интерфейс может быть установлена выше.

1,6 прочитайте все параметры команды

Формат> R

Возврат <Channel_0: RX: 453,25000/TX: 453,25000

<Com_Rate:1200

<Air_Rate:1200

<Проверьте: 8N1

Объяснить Выход XZ-DT25 ток рабочие параметры

Режим настройки выхода 1,7

Формат> Система домашнего театра

Return OK

XZ-DT25-H выход режим настройки, даже если XZ-DT25-H входит в режим настройки, это будет выход в тех случаях, когда они не имеете какие-либо командные действия при непрерывном 60S.

Таблица для сравнения, номер модели для серии «XZ-DT25-HXX»

Модель No.

Высокая скорость передачи данных по воздуху (bps)

Частота последовательных данных (bps)

Частота (МГц)

XZ-DT25-H1E

1200-4800

1200-115200

136-174

XZ-DT25-H1P

1200-115200

1200-115200

XZ-DT25-H2E

1200-4800

1200-115200

220-240

XZ-DT25-H2P

1200-115200

1200-115200

XZ-DT25-H4E

1200-4800

1200-115200

410-470

XZ-DT25-H4P

1200-115200

1200-115200

Стандартный аксессуары:

Кабель для программирования rs232 и rs485,

При использовании интерфейса rs232, нужно только подключить 2 разъема DB9 к радио модему.

Кабель питания,

Пожалуйста, обратите внимание, что мы не отправляем бесплатную антенну. Для дальней передачи мы рекомендуем использовать прищепку 5,5 дБи или антенну из стекловолокна для более высокой производительности.Пожалуйста, нажмите следующую картинку и закажите дополнительно.

Приложений
