Комплект ЧПУ высокого качества квадратный 3 КВТ электродвигатель шпинделя с

Комплект ЧПУ высокого качества квадратный 3 КВТ электродвигатель шпинделя с

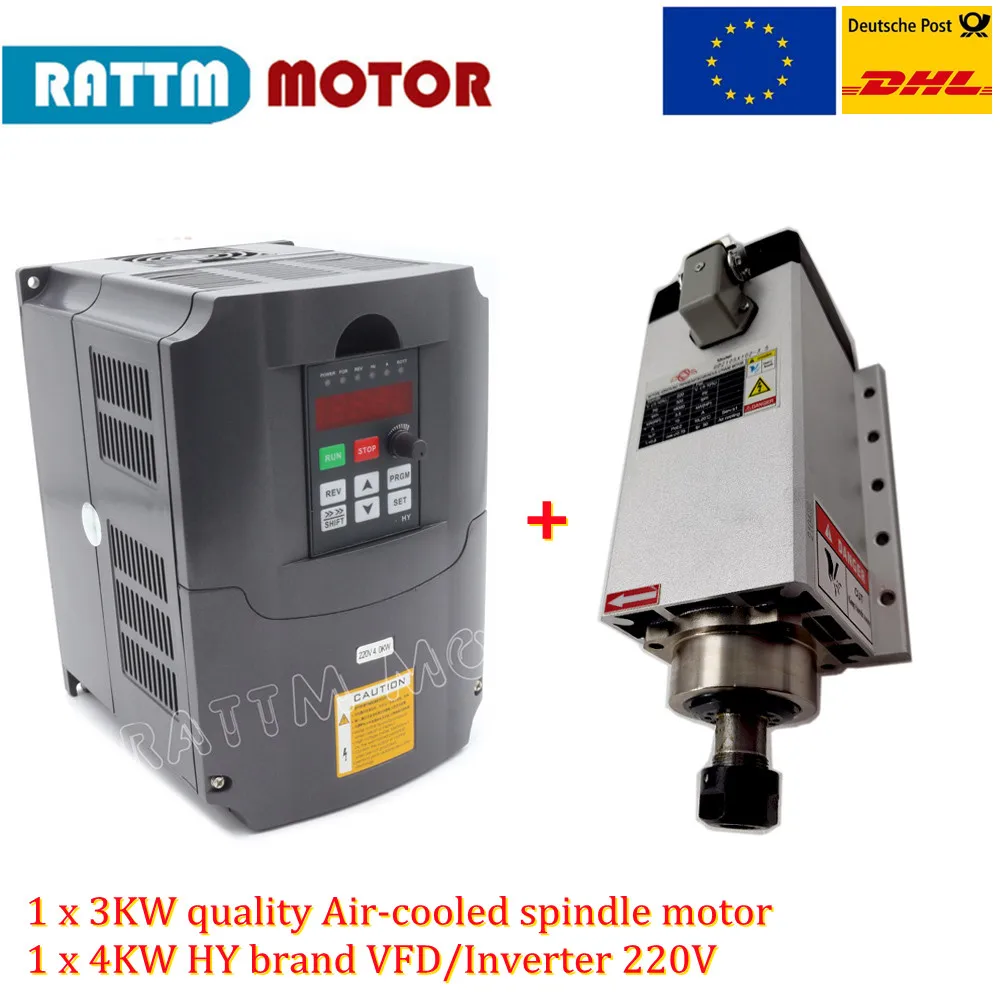

Посылка включает:

1 x3.0KwКвадратное качество с воздушным охлаждениемМотор шпинделя(Runout off 0,01 мм,ER20220V,18000 об/мин, 4 подшипника, 300 Гц)

1 x4 кВтБренд HuanyangVFD/инвертор220 В (включая 2 м удлинитель + пластиковый держатель)

Руководство на английском языке для VFD будет отправлено по электронной почте.

1. 3.0KW ER20 квадратный шпиндель с воздушным охлаждением Гравировальный фрезерный станок

Спецификация:

Материал:Нержавеющая сталь

Размер:

Мощность:3.0Kw

Напряжение:220VAC

Ток:12А

Частота:0-300 Гц

Скорость: 10-18000 об/мин

Охлаждение:С воздушным охлаждением

Выход:Меньше, чем 0,01 мм

Смазка подшипника:Смазка

Размер цанги: ER20

Подшипники:4 керамический подшипник

Интерфейс питания:Дополнительно GX16 Водонепроницаемая воздушная вилка, есть отмеченные 1234123 были подключены к источнику питания инвертора (U, V, W), 4 подключенных инвертора.

Вес нетто:4,9 кг

Основное применение:Дерево, ПВХ промышленность

1. Структурные особенности

1) высокоскоростной Электрический главный подшипник принимает керамический подшипник, наборы осей загрузки, улучшает шпиндель в высокоскоростном вращении, поддерживая жесткость и точность шлифования.

2) перед вождением, вращение вала вручную. Высокоскоростное вращение шпинделя, вызванное повышением температуры, использование охлаждающей жидкости, циркулирующей системы для устранения.

2. Инструкции по использованию

1) при использовании необходимо сначала подключить трубу охлаждающей воды, сделать шпиндель соединить Охлаждающую воду, а затем начать.

2) перед вождением, повернуто вручную шпинделем. Если сенсорный блок не является гибким, вы должны устранить проблемы, И затем Проверьте направление вращения шпинделя от конца шпинделя, чтобы увидеть, должен ли матч вращаться против часовой стрелки электропроводка должна быть изменена, чтобы сделать ее последовательной.

3) перед вождением Охлаждающая вода для шлифовки заготовок должна находиться в передней части крышки шпинделя, чтобы предотвратить попадание передней крышки подшипника на Впускной двигатель и подшипник. Двигатель не должен попадать в воду, после включения двигателя, когда вы живете в шлифовке заготовки, чтобы открыть шлифовку заготовок охлаждающей жидкости. Сначала выключение охлаждающей жидкости, а затем закрыть двигатель шпинделя.

3. Техническое обслуживание и обслуживание

1) моторизованный шпиндель со средней частотой питания номинальное напряжение, частота должна соответствовать параметрам технологии электрического шпинделя, скорость вращения моторизованного шпинделя может изменить частоту для регулировки, а также прямое пропорциональное изменение напряжения.

2) Когда шпиндель временно не используется, следует использовать сжатый воздух для продувки охлаждающей жидкости, чтобы избежать ржавчины, подключите отверстие. Поверхность шпинделя должна быть покрыта антикоррозийным маслом. Устройство защиты конца вала, помещается в сухом месте.

3) Если замена шпинделя подшипников, лучший профессиональный и технический персонал из замены. Используйте специальные инструменты, катушка статора не удаляется.

2. 4 кВт инвертор VFD

Технические параметры:
1) Входное напряжение: 220 В (+/-15%)
2) Выходное напряжение: 0-220 В
3) Входная частота: 48-63 Гц
4) Выходная частота: 0-400 Гц
5) Входная Фаза: 1 или 3 фазы
6) Выходная Фаза: 3 фазы
7) ток: 18A
8) Мощность: 4,0 кВт
9) Гарантия: 1 год с даты покупки
