BSD BSM микроволновый датчик слепое пятно зеркало с мощной головкой функция

BSD BSM микроволновый датчик слепое пятно зеркало с мощной головкой функция

Когда вы будете готовы к выходу, откройте дверь,

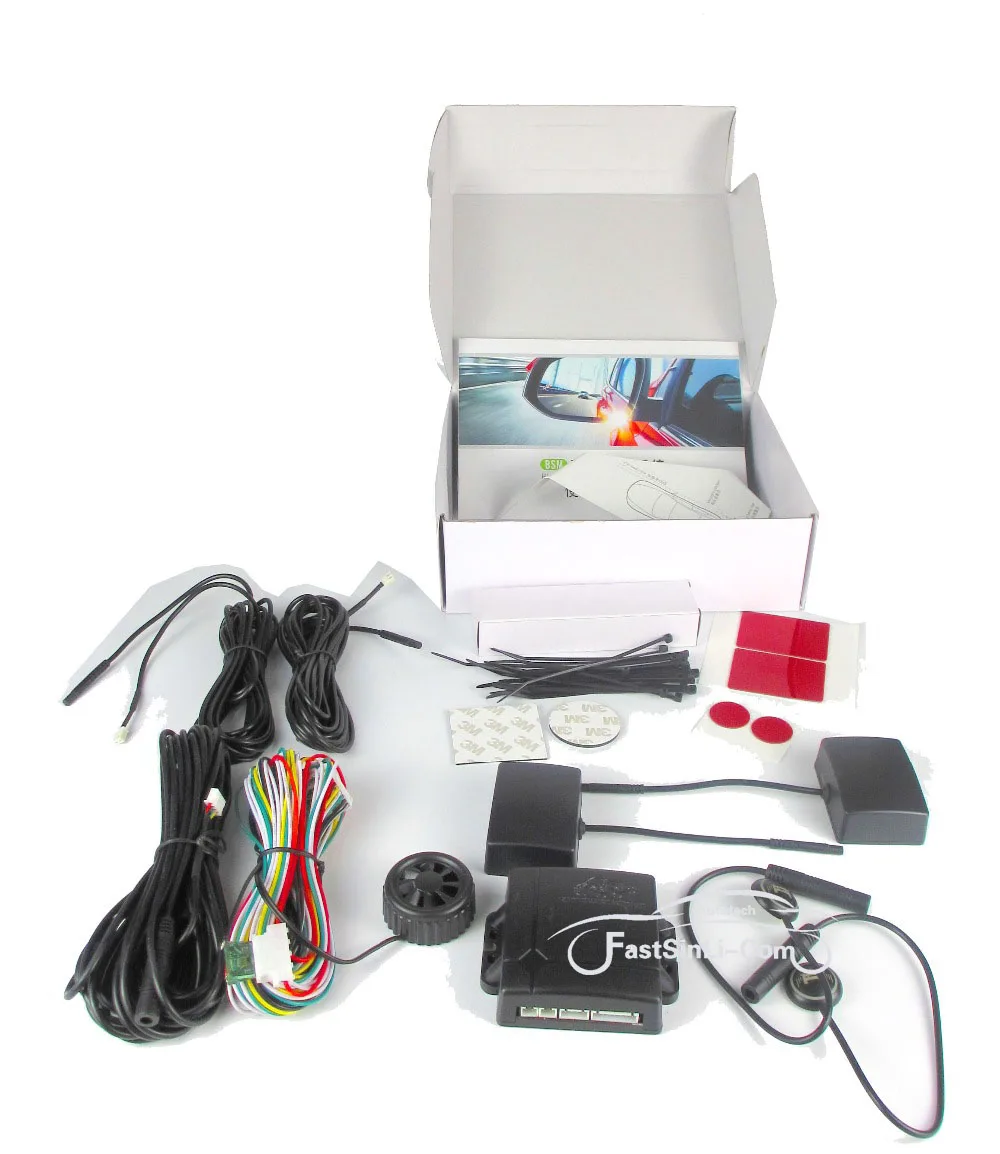

Фото демонстрация выглядит следующим образом:

2, необходимо сделать заказ3Дней время производства 。

3 、Заказ не может быть отменен, потому что объектив настроен. Просим отнестись к этому с пониманием!

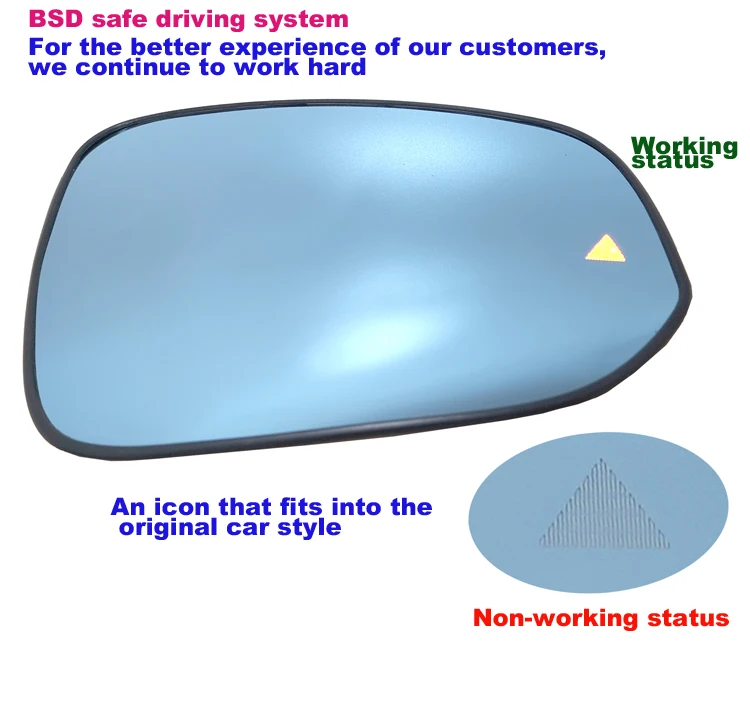

Зеркало бокового вида все фотографии приложения:

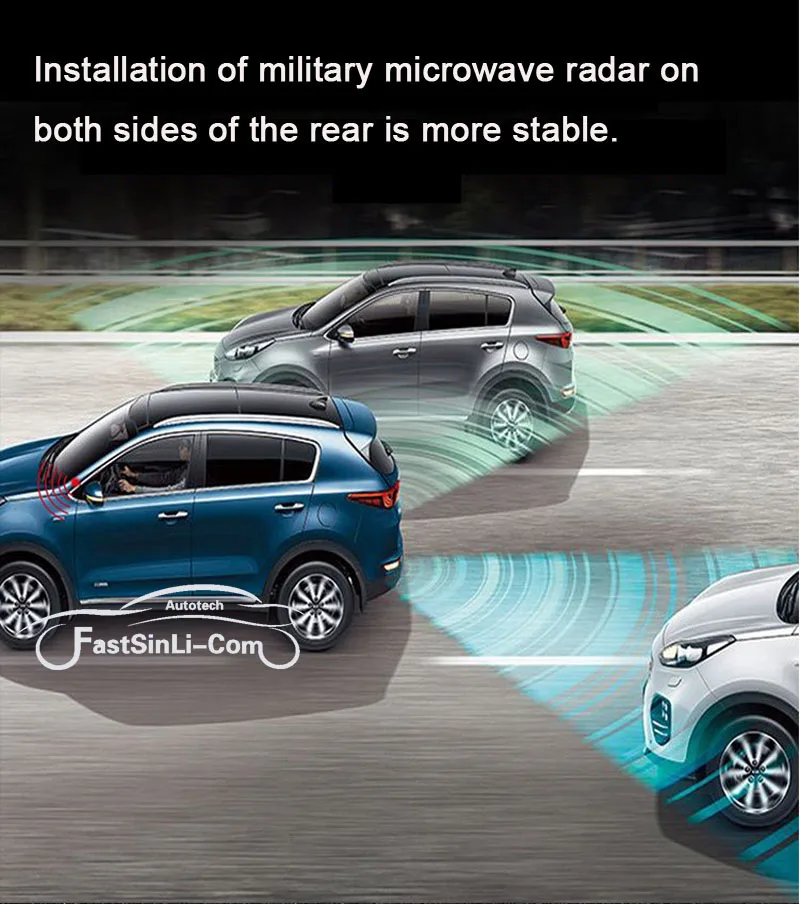

Какая область для слепых

Объектив по индивидуальному заказу

Обычное издание

1. Информация о продукте

Благодарим Вас за выбор нашей системы мониторинга слепого спорта (BSM). Эта системаУстройство помощи транспортному средству, которое помогает водителю безопасно менять полосу движения во время вождения. С помощью24 ГГц радиочастотный датчик, зонд стороны/задней части транспортного средства для движущихся объектов вСлепое место зоны обнаружения. Система работает в комплекте блока управления (контролируетсяКомпьютер), два датчики СВЧ-излучения, два слепого монитора (или светодиодный), зуммер иПроводка, которая является идеальным соединением микроволновой печи и компьютера.В задней части транспортного средства есть слепая зона, которая легко подвергает опасности безопасность вождения! В тех случаях, когдаВы установили BSM в свою Милая машина, независимо от того, что это день, ночное время или даже снег,

Вы можете быть оповещены, когда в задней части транспортного средства находится движущийся предмет, сСветодиодный фонарь, мигающий, звуковой сигнал, чтобы драйвер мог быть осторожным при переходеИзменение во избежание боковой аварии. Эта система легко устанавливается,Не нужно пробивать, неразрушительный внешний вид автомобиля. Установлен на пластиковом бампере влево/вправоСторона задней части автомобиля, мгновенно улучшит использование оригинальной производительности автомобиля."Изменение полосы имеет предупреждение, сделать вождение более безопасным".Искренне благодарим за выбор этой системы.

3. Технический параметр

Номер

Техническими условиями проекта

01

Напряжение электричества: 12 В

02

Максимальная мощность: 5 Вт (макс)

03

Рабочая температура:-40 ℃ ~ + 85 ℃

04

Температура хранения:-40 ℃ ~ + 85 ℃

05

Водонепроницаемый уровень: IP67K

06

Дальность обнаружения: боковое расстояние: 0,3 м-4 м; заднее боковое расстояние: 0,3 м-10 м.

07

Точность диапазона обнаружения: ≥96%

08

Диапазон сигнализации: 0,3 м-10 м

09

Точность системы сигнализации: ≥96%

10

Способ сигнализации: метод 1 => светодиодный свет включается. Метод 2 => светодиодный вспышка и звуковой сигнал.

4. Точки предостережения во время установки

1. Пожалуйста, подготовьте необходимый инструмент для разборки и защитный бампер, окрашенный губкой или текстильная салфетка.

2. Когда вы демонтируете соединитель, не должны тянуть проводку в силу, в противном случае, будет сломан жгут. Пожалуйста гнездо разъема до тех пор, пока не будетОн практически затягивается (вы можете услышать звук «клик»).

3. Проводная проводка должна быть закреплена на автомобильном кабельном проводе с помощью ленты. Ни Дроп, ни ненормальный звук. Отрежьте излишки галстука.

4. Разборка и сборка, пожалуйста, строго следуйте инструкции по установке. Старайтесь не ломать детали максимально осторожно. В случаеПоломка, пожалуйста, немедленно измените детали.

5. Точки установки микроволнового датчика.

1. Микроволновый датчик (сигнальная поверхность) может проникать только в пластиковый бампер.

2. Микроволновый датчик (поверхность запуска сигнала) спереди, не должно быть металлического интервенции.

3. Не следует устанавливать микроволновый датчик против флуоресцентного света.

6. Общая схема установки

7. Проводное соединение

Предупреждение: блок управления предлагается установить под тиреПлата водителя (левый привод автомобиля). Из-за провода ДлинаСветодиодный индикатор ограничен, при установке в правая ведущая

Автомобиль, пожалуйста, установите левый/восемь светодиодный индикатор в обратном порядке.

(Когда зеленый подключен провод, система не работает, когдаОбратный упаковки. Подключение этого провода является дополнительным.)

1. Провод подачи питания соединение

(1) Подключите черный провод блока управления с отрицательной стороной транспортного средства или земли.

(2) Подключите красный провод блока управления с блоком питания транспортного средства ACC 12 V

(3) Подключите желтый провод блока управления с левым поворотным светом 12 В.

(4) Подключите белый провод блока управления с правой поворотной подсветкой 12 В.

2. Подключите Удлинительный провод датчика с коробкой управления, подключите датчик A & B с релятивеконнектором.

3. Подключите левое слепое зеркало заднего вида светодиодный тонкая проволока с коробкой управления относительным терминалом.

4. Подключите правое слепое зеркало заднего вида светодиодный тонкая проволока с коробкой управления относительным терминалом.

8. Метод установки

1. Сенсор установки

(1) глухие спортивные датчики должны быть наклеены на две стороны автомобиля внутренней дуги пластикового бампера, высота установки в пределах 35-90 см.

(Рисунок 1)

(2) Кривая сторона датчики СВЧ-излучения установить в 10-15 ° К параллельная линия кузова автомобиля. Найдите подходящее положение внутреннего бокового бампера, наклеивайте на него датчики.

Избегайте движения за металлом, задним светом или парковочными датчиками, так как микроволновка не может проникать в эти материалы и влияет на расстояние обнаружения.

(Рисунок 2)

(3) Снимите задний пластиковый бампер, осторожно не царапайте поверхность покрашена, положите бампер на мягкую губку или текстильная салфетка.

(4) соответствующая Сторона наружной дуги, которая является внутренней дугой бампера (Примечание: Внутренняя Дуга и внешняя дуга должны быть в том же положении).

Протрите область, в которой датчик должен быть наклеен тканью спиртом и сделайте маркировку.

(5) протрите поверхность датчика тканью спиртом, затем удалите 3 м наклейку

Задней части датчика. Наклейте 3 м наклейку на поверхность датчика. (Диаграмма 3)

(6) Удалите 3 м наклейку датчика, вставьте датчик на маркированной внутренней дуге,

Нажмите плотно, имейте в виду направление провода терминала датчика во время установки,

Датчики устанавливаются Горизонтально с проводом в направлении вверх или вниз. (Диаграмма 4)

(7) наконец Зафиксируйте датчики miccowave с 704 крепящаяся с помощью силиконового клея. Подключения датчиков

Кабель-удлинитель датчика для управления проводом. (схема 5)

(8) Повторите вышеуказанную процедуру для установки другого датчика.

Предупреждение убедитесь, что датчики СВЧ-излучения плотно прилипают к бамперу. При нанесении на него 704 крепящаяся с помощью силиконового клея, не допускающая попадания клея на поверхность контакта. Покрытие с гулой повлияет на расстояние проникновения.

2. Специальная установка для слепых спортивных зеркал (пожалуйста, пропустите эту процедуру для универсального продукта)

(1) Снимите переднюю дверную отделочную панель и зеркало заднего вида и отсоедините нагревательную вилку зеркала.

(2) на передней двери, потяните светодиодный удлинитель в положение зеркала заднего вида, затем подключите светодиодный удлинитель провода с разъемом

Относительный разъем BSM зеркало заднего вида специального автомобиля.

(3) Подключите нагревательный разъем к зеркалу заднего вида BSM.

3. Универсальный светодиодный светильник (пожалуйста, пропустите эту процедуру для специального продукта)

Пожалуйста, вставьте светодиодный фонарь на зеркало заднего вида в положение столба, лучше всего видеть положение зеркала заднего вида одновременно. (диаграмма 6)

4. Блок управления и установка зуммера

Зуммер крепится к водителю. Блок управления, установленный в пластиковой панели водителя

Основные кабины приборной панели. Следует избегать места высокой температуры, влажной, утечки.

9. Тестирование после установки и частей транспортного средства

Восстановление

1. Подтверждение состояния установки

(1) Перед включением питания проверьте, есть ли какие-либо отклонения в кабелях и установке.

(2) специально проверьте неправильное нажатие, растягивание, Застревание и т. Д. Автомобильный провод жгута.

2. Мощность восстановления

(1) Начните автомобиль, чтобы убедиться, что транспортное средство работает правильно.

Диаграмма 6

(2) Если возникают какие-либо отклонения, пожалуйста, проверьте установку проводов.

3. Функциональные испытания и восстановление деталей

(1) Начните автомобиль, перемещайте машину рядом с датчиком, чтобы узнать, включен ли светодиодный индикатор, и левая, и правая сторона должна быть протестирована.

(2) Включите оба «левое/правое включение света» отдельно, когда двигаетесь рядом с автомобилем, проверьте, мигает ли светодиодный индикатор и производит звуковое оповещение.

(3) тест функциональности прошел, затем восстановите те неустановленные оригинальные запасные части для автомобиля и проверьте, правильно ли все функции.

10.Инструкция по эксплуатации Руководство

1. После того, как автомобиль АКК включен, светодиодный свет instal светодиодный на левой и с правой стороны будет светиться в одно и то же время и выключается через 1, во-вторых,

Означает, что система работает. Система немедленно входит в рабочий статус.

2. После того, как система входит в рабочее состояние, она обнаруживает слепые области (покрывает обе стороны подъездной дорожки, длина направления составляет около 10 метров)

Задней стороны автомобиля. (Диаграмма 7)

3. Когда реверсивная передача подвешена, система входит в режим предотвращения помех, система временно отключена, и система

Восстанавливает режим работы после выхода обратной передачи.

Левая сторона слепой области проверки:

(1) при обнаружении подвижного транспортного средства в левой задней слепой зоне светодиодный фонарь с левой стороны загорится.

(2) Если в это время вы включили Левый Сигнал поворота, то светодиодный фонарь с левой стороны мигает в качестве напоминания.

Одновременно звуковой сигнал издает три последовательных сигнала тревоги.

Правая сторона слепой области проверки:

(1) При обнаружении подвижного транспортного средства в правой задней слепой зоне, светодиодный фонарь с правой стороны загорится.

(2) Если в это время вы включили Правый Сигнал поворота, то в качестве напоминания светодиодный фонарь с правой стороны.

Одновременно звуковой сигнал издает три последовательных сигнала тревоги.

В других случаях светодиодный свет и зуммер не реагируют

Обратите внимание

Перед изменением полосы в фактической полосе, обязательно проверьте окружающую область. СистемаИспользуется только для того, чтобы помочь вам в обнаружении транспортных средств за полосой. В связи с некоторыми ограничениямиФактическая рабочая среда, иногда транспортное средство находится на прилегающей полосе, но системаПривязывается. Унифицированные сигнальные огни не мерцают или могут задержать glint. Это не совсемЗависит от этой системы, и компания не несет ответственности за какие-либо аварии.

4. При следующих обстоятельствах датчик радара не может обнаруживать целевой предмет.

-Транспортное средство находится в глухом спорте за прилегающей полосой, но транспортное средство не закрыто.

-Обратное транспортное средство.

-Прилегающая полоска транспортного средства очень широкая, превосходит дальность обнаружения радиолокационный датчик.

-Автомобиль почти на той же скорости вместе с вашим подъездным пути в более длительное время водителя.

-Транспортные средства на прилегающих полосах стают превосходить вас.

5. В следующих случаях сигнальные огни системы и сигналы тревоги не могут быть активированы или могут быть задержаны.

-Когда транспортное средство меняется с двух полос на прилегающую полосу.

-При езде на крутых наклонах.

-При прохождении по вершинам холма или горной тропе.

-При небольших переменах радиуса (глубокий поворот на перекрестке).

-Когда есть разница в высоте между проезжей полосой и прилегающей полосой.

6. Если ширина дороги узкая, то могут быть обнаружены двухполосные транспортные средства.

7. Этот сигнальный сигнал системы может включаться, когда есть на дороге или на дороге стационарные предметы (дорожные охранники, бетонная стена, туннель, зеленый

Зона и т. д.)

Установка:

1. Легко устанавливается, но для этого требуется степень самостоятельности и опыта. Мы рекомендуем, чтобы все продукты были установлены профессионалами. Мы не будем нести ответственность за продукты, которые были повреждены во время установки непрофессионалами, но мы все еще можем предоставить вам поддержку.

2. пожалуйста, не стесняйтесь связаться с нами, если у вас есть какие-либо вопросы во время установки или использования. до сих пор, мы обнаружили, что большинство проблем нет продукции, просто неправильная операция или недоразумение. поэтому, пожалуйста, внимательно свяжитесь с нами, чтобы решить проблемы. вместо того, чтобы открыть спор напрямую и легко.
