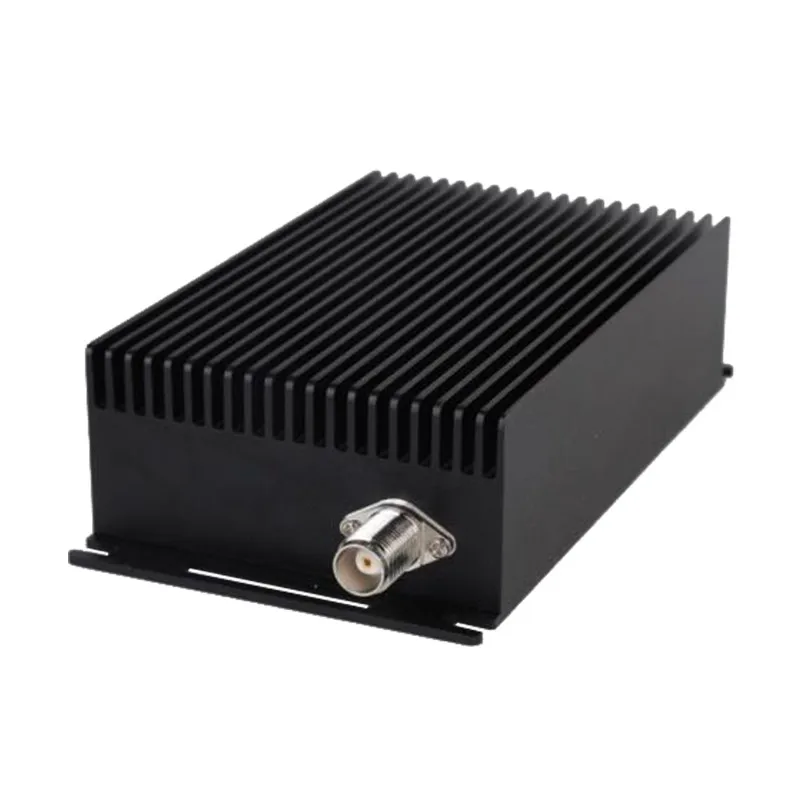

Радиомодем 115200bps vhf uhf приемопередатчик с дальним радиусом действия 433 МГц

Радиомодем 115200bps vhf uhf приемопередатчик с дальним радиусом действия 433 МГц

Посылка включает в себя: 2шт XZ-DT25-H(25 Вт) радиомодем, 2шт rs232 и rs485 программный кабель, 2шт кабель питания, антенна не включена.

1. Параметры по умолчанию установлены на заводе 433,250 МГц, RS232 и RS485,9600BPS,25 Вт, 12 В постоянного тока;

2. Если клиентам нужна другая частотаVHF(136MHZ-174MHZ,220-240MHZ)UHF(410MHZ-470MHZ) , пожалуйста скажите мне после размещения заказа;

3. Этот радиомодем также может быть интерфейсом TTL, если вам нужен TTL, пожалуйста, сообщите мне после размещения заказа;

4. Скорость передачи данных по воздуху и скорость передачи данных (последовательный) могут быть подтверждены через программное обеспечение.

Технические характеристики:

1. Основные особенности:

25 Вт Выходная мощность, мощность L,M,H три уровня могут быть настроены;

Скорость передачи данных по воздуху от 1200bps до 115200bps пользовательское Программирование

Программирование пользователя с частотой VHF(136 МГц-174 МГц, 220-240 МГц) UHF(410 МГц-470 МГц);

С интерфейсом RS232 и RS485 2, ttl по индивидуальному заказу

Высокая чувствительность приема до-125dBm;

50 км-80 км LOS дальность передачи;

Короткое время передачи; Задержка передачи менее 3 мс.

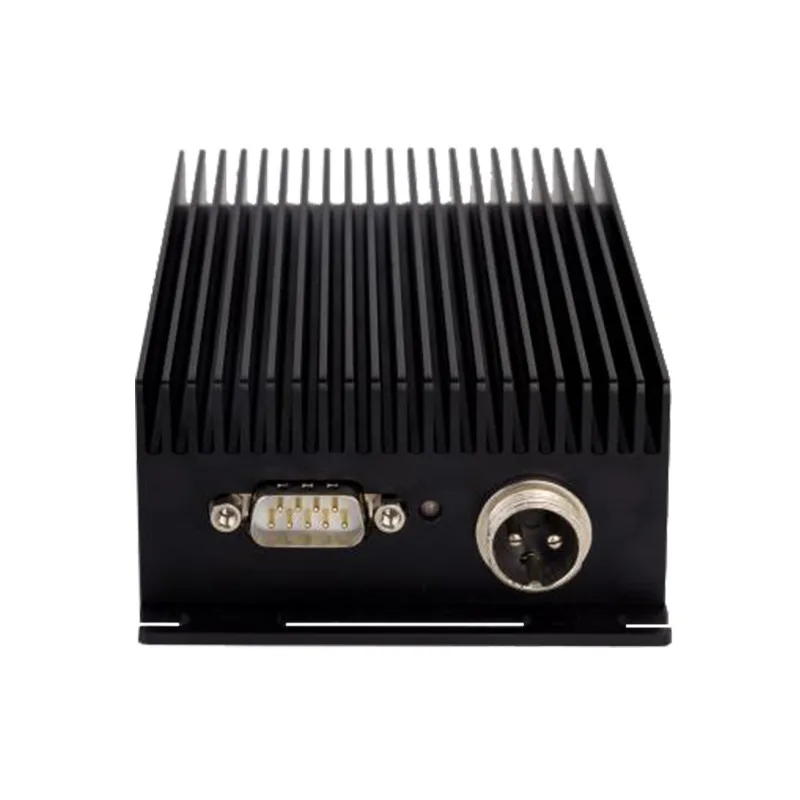

2. Pin-определения

Контакты

XZ-DT25-HXX

Обратите внимание

Airline Штекерный соединитель

1

Заземления блока питания

2

DC12V блок питания

DC12V ± 10%

DB9 Штекерный соединитель

1

NC

Для активного отдыха с низким уровнем

2

RS-232/RXD

3

RS-232/ТСД

4

NC

5

GND

6

RS-485/A

7

RS-485/B

8

Настройка позволит

9

SQ (индикатор сигнала приема)

3. ТТехнические параметры

Частотный диапазон

136 ~ 174 МГц, 220 ~ 240 МГц, 410 ~ 470 МГц

Стабильность частоты

≤ ± 2.5PPm

Мощность передачи

25 Вт

Модуляции

GFSK/4GFSK

Скорость передачи данных по воздуху

1200 ~ 115200bps

Серийный скорость передачи данных

1200 ~ 115200bps

Интерфейс

RS232 & RS485

Блок питания

12V @ 10A

Формат данных интерфейса

8E1/8N1/801

Чувствительность приема

-125dBm @ 1200bps/-120dBm @ 9600bps

Пропускная способность канала

10 кГц @ 1200bps/25 кГц @ 9600bps

Рабочая температура

-40 ℃ ~ 80 ℃ (промышленный класс)

Рабочая влажность:

От 10% до 90% относительной влажности, без конденсации

Выбросов ток

≤ 6А (максимальный выходной ток не менее 10А)

Получение ток

≤ 80mA

Размер (Д/Ш/В)

86 X 45X 20 мм

Вес (г)

≤ 500 г

4.XZ-DT25-HX частоты

По умолчанию частотный канал CH0, частота 0 канала может быть произвольно установлена и сохранена программным обеспечением. Пользователи могут вводить/перезаписывать любые необходимые частоты Rx и Tx в программном обеспечении.

Обратите внимание: Наши XZ-DT25-H(25 Вт),XZ-DT25-M(5 Вт),XZ-DT25-L(2 Вт/500 МВт) и XZ-DT25-U(100 мВт) могут общаться друг с другом, пользователи могут выбрать подходящие радиомодемы в соответствии с фактическим использованием.

5. Настройка функции программного обеспечения

1,1 ввести режим настройки

Аппаратное обеспечение входит в режим настройки: Подключение 8ThНога с землей и зеленый свет радио всегда яркий, радио входит в режим настройки, скорость последовательного порта 9600 8N1.

Программное обеспечение входит в режим настройки: при текущей скорости передачи данных 3 + номера отправляются непрерывно, XZ-DT25-H входит в режим настройки, и выход последовательного порта ОК

Формат + + +

Return OK

1,2 канала 0 настройка частоты (эта частота-рабочая частота 0 канала

Формат> WF0/RX: 453,25000/TX: 453,25000

Возврат <Channel_0: RX: 453,25000/TX: 453,25000

Объяснение> WF0 означает рабочую частоту при написании канала 0

RX: означает получение частоты 453,25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после запятой;

TX: означает частоту передачи 453,25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после запятой;

Те же XZ-DT25-H настройки частоты приема и передачи могут быть одинаковыми или разными, но модули в той же системе связи должны иметь одинаковую частоту приема и передачи, тогда они могут общаться. Dip-переключатель может устанавливать частоту только в канале 0.

1,3 интерфейс настройки скорости передачи данных

Формат> WBA

Возврат <Com_Rate:1200

Объяснение> WB означает скорость передачи данных через интерфейс

A ~ G означает 1200 ~ 115200bps;A = 1200,B = 2400,C = 4800,D = 9600,E = 19200,F = 38400,G = 115200

1,4 паритет биты установка

Формат> WVN

Возврат <Проверка: 8N1

Объяснение> WV означает интерфейс паритета

N, E, O означает 8N1, 8E1, 8O1

1,5 настройка скорости передачи воздуха

Формат> WAA

Возврат <Air_Rate:1200

Объяснение> WA означает скорость передачи воздуха

A ~ G означает 1200 ~ 115200bps;A = 1200,B = 2400,C = 4800,D = 9600,E = 19200,F = 38400,G = 115200

Примечание: если скорость передачи данных по воздуху и скорость передачи данных по интерфейсу установлены одинаковыми, можно передавать данные непрерывно. Для передачи более длинного расстояния скорость передачи воздуха может быть установлена ниже, в то время как скорость передачи данных через интерфейс может быть установлена выше.

1,6 чтение всех параметров команды

Формат> R

Возврат <Channel_0: RX: 453,25000/TX: 453,25000

<Com_Rate:1200

<Air_Rate:1200

<Проверки: 8N1

Объясните выходные XZ-DT25-H текущие рабочие параметры

1,7 выход режим настройки

Формат> Система домашнего театра

Return OK

XZ-DT25-H режим настройки выхода, даже если XZ-DT25-H входит в режим настройки, он будет выходить, когда у него нет каких-либо действий команды на непрерывном 60S.

6.XZ-DT25-HX Номер модели

Модель No.

Скорость передачи данных по воздуху (bps)

Частота последовательных данных (bps)

Частота (МГц)

XZ-DT25-H1

1200-115200

1200-115200

136-174

XZ-DT25-H2

1200-115200

1200-115200

220-240

XZ-DT25-H4

1200-115200

1200-115200

410-470

7. Стандартные аксессуары:
Кабель программирования rs232 и rs485,

Кабель питания,

Пожалуйста, обратите внимание, что мы не отправляем бесплатную антенну. И для дальней передачи мы рекомендуем использовать 5.5dbi клип антенны или стекловолокна Антенны для лучшей производительности.Пожалуйста, нажмите на следующую картинку и сделайте заказ дополнительно.

8. Применение

Морской связи

Водяные скважины, система мониторинга очистки воды и сточных вод

Добыча нефти и газа, мониторинг трубопроводов, распределение газа, мониторинг тепловой сети

Планирование мощности, автоматизация распределения, контроль нагрузки

GPS система позиционирования, мобильная передача данных

Судно (UMV) контроль и управление, робот управления передачи данных

Армии, полиции, коммуникаций

Землетрясение, метеория, охрана окружающей среды и управление городским освещением

Железная дорога, транспорт, металлургия, химическая промышленность и управление процессом промышленной автоматизации

Промышленный пульт дистанционного управления, Телеметрия, автоматизированная система сбора данных
