XC609M многофункциональная система чпу для моей компании разработала новое поколение системы ЧПУ.

Поддержка фрезерования, скучного, атаки,

Бурение и автоматическое питание. Использование 32-битных высокопроизводительных микропроцессоров, использование многозадач в режиме реального времени

Технологии управления

И аппаратная технология интерполяции, полная связь, точность интерполяции 0,001 мм, скорость 12 м/мин.

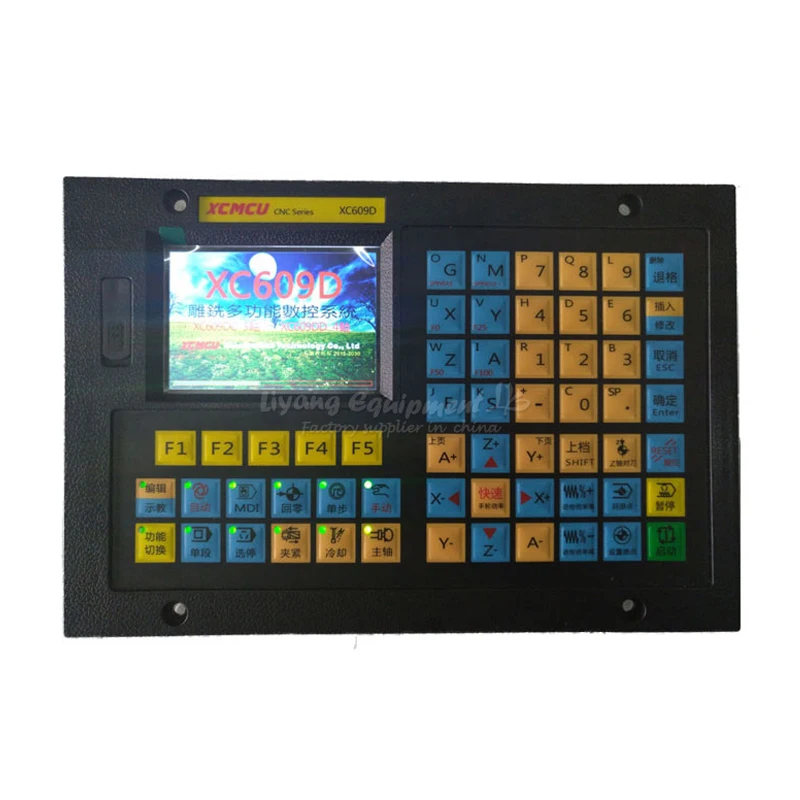

Аппаратные и программные функции XC609D:

★Based основе 32-разрядного микропроцессора, полная связь, точность интерполяции 0,001 мм, скорость 12 m/min.

★Using 3,5-дюймовый цветной широкоформатный ЖК-дисплей, разрешение 480X320, интерфейс Windows interface.

Оснащен пятью мягкими функциональными клавишами, легко обучающимся.

Предоставьте классификацию параметров, журнал сигнализации, системную диагностику и другой богатый интерфейс отображения, легкую отладку и обслуживание.

★Standard G инструкция, совместимая с системными инструкциями FANUC.

★40 г инструкции, которые поддерживают буровые циклы, прослушивание циклов.

★Support функция обучения.

★Support для ножа.

★Part программа полноэкранная монтаж, встроенная 256 м массивное программное пространство, может хранить N части программы.

★With интерфейсом USB, поддерживающим дисковый файл и запись, резервное копирование данных.

★Input 24 (с возможностью расширения до 96) точек, выход 24 (с возможностью расширения до 96) очки (на заказ), гибкие и удобные.

★Chinese/английский интерфейс работы, полная помощь информации, операция более удобная.

★The использует перспективный алгоритм малого линии, обрабатывающий гладкое.

★ Поддерживают быстрое назначение операции, поддержка многокоординатной системы (система автоматического сохранения мощности).

★Support для сохранения функции выключения питания (нажмите клавишу паузы, чтобы сохранить автоматически или мощность автоматически сохранить).

★Support многоуровневую операционную систему, удобное управление оборудованием, со временем-ограниченная система функция блокировки системы.

★Support UG 、 Mastercam 、 PowerMill 、 FeatureCAM 、 ArtCAM 、 JDPaint 、 Wentai и другим сторонним вечерние программного обеспечения

G код файлов.

Технические характеристики

Основные навыки

Контроль количества осей

3-4 оси (X 、 Y 、 Z 、)

Количество осей связи

Полный связь

Аналоговый шпинделя

1

Шпинделя увеличение

10% ~ 150%

Малый команда блок

0,001 мм

Большой команду значение

±99999999 * Малый команда блок

Быстрая скорость подачи

12000 мм/мин

Быстрая скорость подачи

F0, 25%, 50%, 100%

Резки скорость подачи

12000 мм/мин

Скорость подачи переопределить

10% ~ 150%

Электронные Передаточное отношение

1-65535: 1 ~ 65535

Автоматическая ускорения и замедления

Существуют

Местоположение

G00 (может быть линейное интерполяционное позиционирование)

Runin

Прямой линии (G01) 、 дуги (G02/G03/G12) 、 Helix интерполяция

Возвратитесь к контрольная точка

Автоматически возвращаться в исходную точку (G28)

ЖК-дисплей

3,5 дюймов ЖК-экран TFboysT с разрешением 480*320

MDI программируемой клавиши

5

Один шаг подачи

X1, x10, x100

Интерфейс связи

Диск интерфейс U

Внешний маховик интерфейс

Существуют

Порт ввода/вывода

24/24 (открытый конец до 96/96)

Пауза (s)

Существуют

Квази-состояние стоп

Существуют

Квази-стоп

Существуют

Для хранения поездки проверьте

Существуют

MDI вращаются

Существует, поддержка многосегментной операции

Восстановление

Существуют

Переключатель прыжок

Существуют

Один проход

Существуют

Программа переключатель защиты

Существуют

Функцией самодиагностики

Существуют

Аварийной остановки

Существуют

Мощность

Однофазный AC220V + 10%-15%, 50Hz±1Hz. DC24V/DC24V

Система координат

Система координат машины (G53), система координат заготовки (G92, G54 ~ G59), локальная система координат (G52), спецификация системы координат системы

Автоматическая координировать настройки системы

Существуют

Десятичной точки вход

Существуют

Вспомогательная функция

Вспомогательная функция

М2 бит, м код на заказ, ручной/MDI/автоматический режим управления шпинделем вперед, реверсом, остановка; Контроль СОЖ старт и остановка.

Шпинделя функции

Шпинделя функции

Аналоговое шпиндель (0-10 В)

Операции редактирования

Эдици функция

Параметр, диагностический бит ввода, редактирование программ, MDI многоблок-исполнение

Объем памяти

256 м

Количество сохраненных программы

N

Отображение названия программы

Китайский, английский, номера, комбинации

Программа линии поиска

Существуют

Пропустить дополнительно блоки

Существуют

Переключатель последовательности

Существуют

Дисплей

Дисплей

Китайский, английский

Время обработки, количество деталей дисплея

Существуют

Скорость вращения шпинделя, M/S Команда

Существуют

Применение областях:

Используется для обработки формы: тисненная пластина, молд, шаблон текстовый штамп и бронзирующий плесень, формочек, стеклянная форма и так далее.

Для рекламной индустрии: визитки, вывески, строительные модели, значки, значки, Mingban, витрины, логотип, знаки, знаки, оформление процесса,

Украшения мебели.

Для портрета, пейзажа, каллиграфии надпись, печать и другая резьба по искусству, Инь Вэнь, yang текстовый контур, рельеф, трехмерная скульптура.

Для разнообразных мелких и средних средств автоматизации, оборудования и т. д.

Для сварочных роботов, координируйте Кормление робота, распылите манипулятор и так далее.

И многое другое

Характеристики:

Оффлайн контроллер 3 axis XC609DC

Автономный контроллер 4 axis XC609DD
