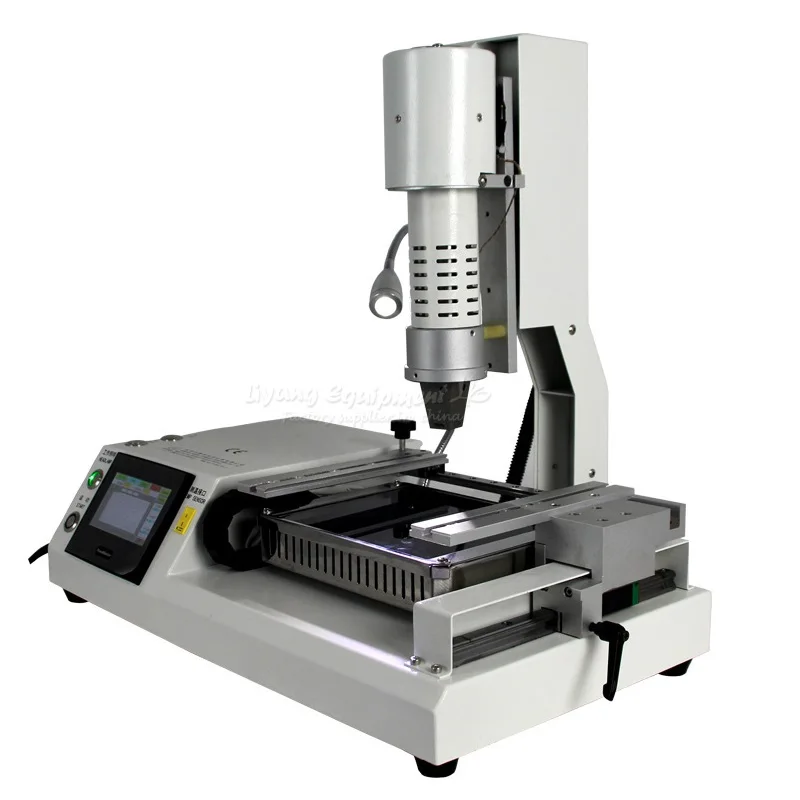

2 зоны ремонт материнской платы мобильного телефона BGA паяльная станция LY 5250 2300 Вт

2 зоны ремонт материнской платы мобильного телефона BGA паяльная станция LY 5250 2300 Вт

Спецификация

Общая мощность

2300 Вт

Верхний нагреватель горячего воздуха

450 Вт

Нижний диодный нагреватель

1800 Вт

Мощность

Ac220в ± 10% 50 Гц

Освещение

Тайваньский светодиодный рабочий свет, любой угол регулируется.

Режим работы

Сенсорный экран высокой четкости, интеллектуальный разговорный интерфейс, настройка цифровой системы

Движение верхнего нагревателя

Автоматический вверх/вниз с кнопкой, ручной вправо/влево,

Позиционирование

Интеллектуальное позиционирование, PCB можно отрегулировать в X, Y направлении с "поддержкой 5 точек" + V-groov pcb кронштейн + Универсальные приспособления.

Контроль температуры

Датчик K, замкнутая петля

Точность температуры

± 2 ℃

Размер печатной платы

Макс 170 × 220 мм мин 22 × 22 мм

Чип BGA

2x2 мм-80x80 мм

Минимальный интервал между чипами

0,15 мм

Внешний датчик закала

1 шт.

Размеры

L540 * W310 * h500мм

Особенности:

1. LY-5250 специально подходит для ремонта мобильных телефонов, таких как Samsung, iPhone, Huawei, HTC .... Мини-тип, низкая стоимость доставки.

2. Верхнее нагревание горячим воздухом, нижняя немецкая Диодная нагревательная зона со стеклянной защитой. Верхняя головка может автоматически перемещаться вверх/вниз с помощью кнопки. Движение машины с горками, стабильный и прочный.

3. Встроенный промышленный ПК, HD сенсорный экран разговорный интерфейс, управление интерфейсом человека-машины, многофункциональное Интегрированное управление, дизайн структуры человека, дополнительное хранение чисел, свободно применять температурную кривую. С несколькими функциями: «сохраняйте ту же температуру», «мгновенный анализ кривой» и «голосовое предупреждение перед нагревом». Фактические настройки температуры и температуры в реальном времени также могут быть использованы для анализа и коррекции кривой при необходимости.

4. Высокоточное управление термопарой типа k с замкнутым контуром, с температурным модулем и интеллектуальным блоком управления, чтобы обеспечить точное отклонение температуры на ± 2 ℃. Между тем, внешний соединитель измерения температуры позволяет регулировать температуру и точный анализ кривой температуры в реальном времени.

5. V-groove PCB работает для быстрого, удобного и точного позиционирования, который подходит для всех видов Позиционирования Платы PCB.

6. Подвижное универсальное приспособление предотвращает повреждение печатной платы на компоненте бахромы, подходит для всех видов набор для ремонта плат.

7. С различными размерами магнитных насадок, легко заменить и установить, свободно вращаться на 360 °, любой размер может быть пользовательским, если нужно. Материал из титанового сплава, никогда не деформируется, никогда не ржавеет

8. Две зоны нагрева могут самостоятельно нагреваться, и они имеют множественный контроль температуры, который может обеспечить лучшую интеграция различных температурных зон. Температура нагрева, время, наклон и охлаждение можно установить в разговорном интерфейсе сенсорного экрана. Между тем расчет PID для контроля процесса нагрева более точный и более стабильный.

9,6-8 сегментов температуры можно установить для верхнего нагрева и более низкого нагрева (до 16 сегментов). 50 000 групп температурных кривых могут храниться, которые могут числиться, модифицироваться и применяться в любое время в соответствии с различными BGA. Анализ кривой, настройка и Настройка также доступны на сенсорном экране.

10. С голосовым оповещением за 5-10 секунд до окончания нагрева: напоминайте оператору о том, чтобы вовремя получить чип bga. После нагрева Вентилятор охлаждения будет работать автоматически, когда температура остынет до комнатной температуры (<45 ℃), система охлаждения прекратит автоматическую работу, чтобы предотвратить старение нагревателя.

11. Сертификация CE. Двойная защита: защита от перегрева + Функция аварийной остановки.

Почему наша машина более точная?

Наша машина использует PID контроль, частота сбора данных нашей машины составляет 10 мс (что означает, что каждые 10 мс PID захватит данные для корректировки температуры, но для большинства паяльных станций BGA из других компаний их частота захвата PID составляет 30 мс, это большая разница между 10 мс и 30 мс, Вот почему наша машина более точная.
