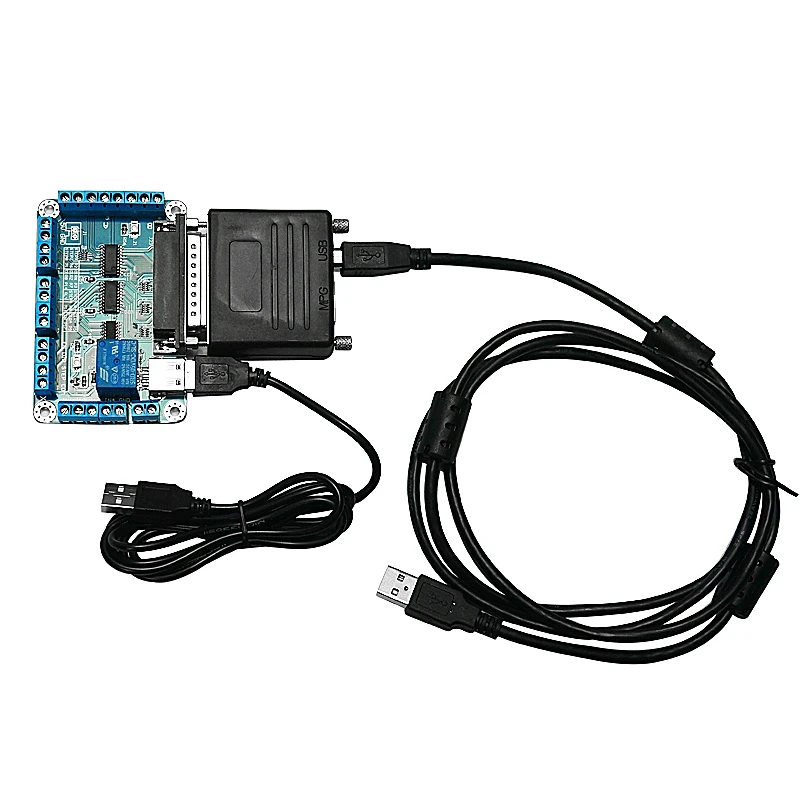

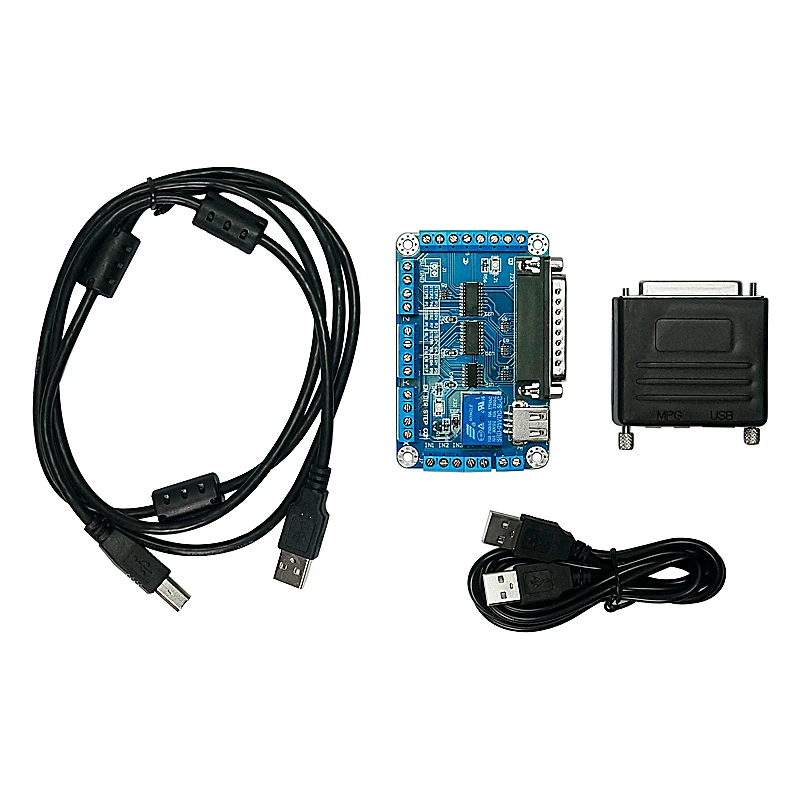

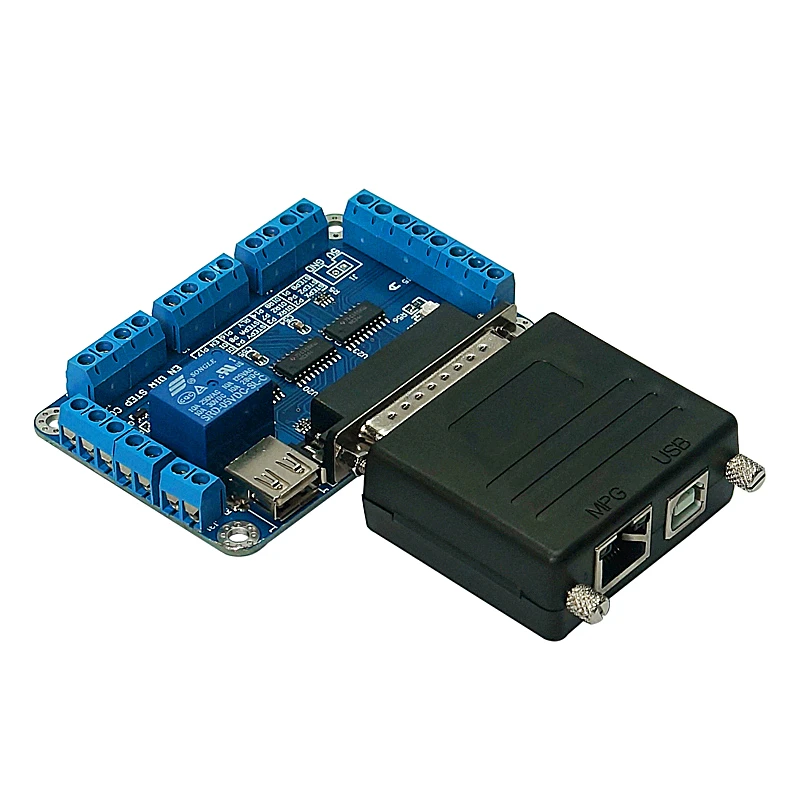

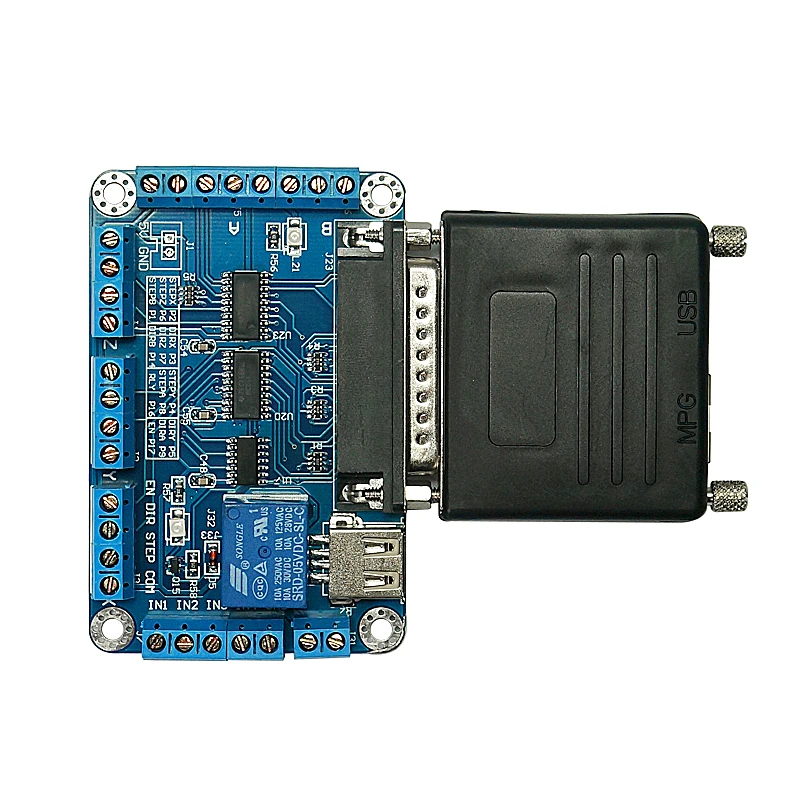

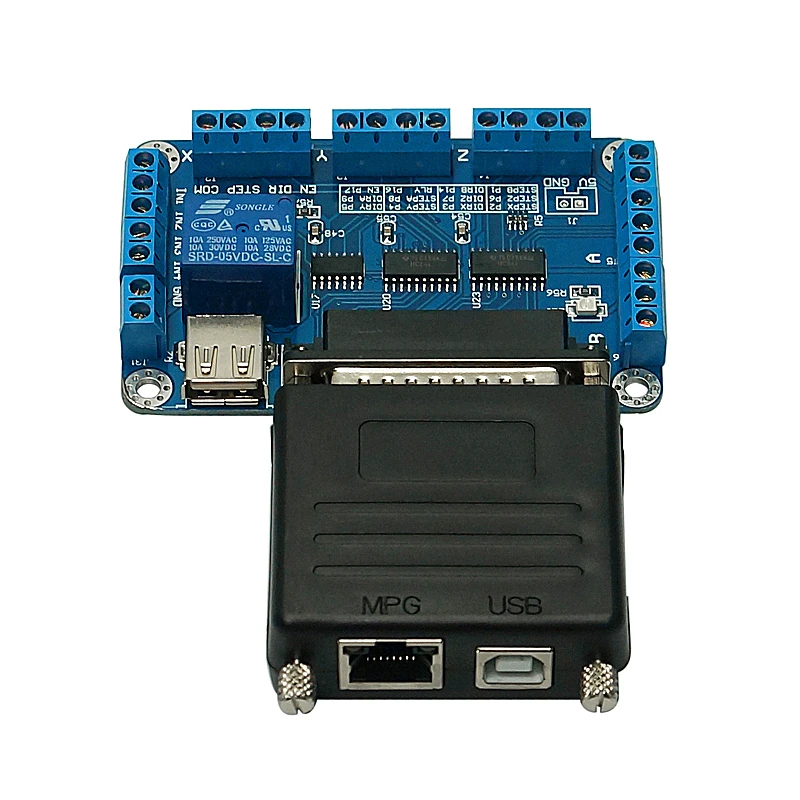

LY USB200 CNC MACH3 USB к параллельному LPT порту конвертер адаптер 6 осей ЧПУ маршрутизатор

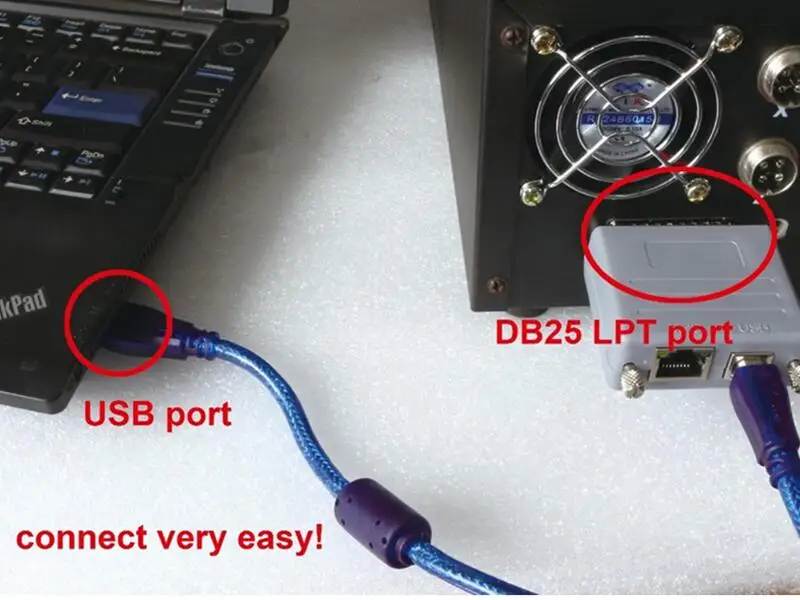

CNC MACH3 USB к параллельному LPT порту конвертер адаптер 6-осевой контроллер mach3 Parallet порт к USB Технические характеристики: LY-USB200 поддерживает программное обеспечение Mach3 и последовательный порт MPG, через USB для связи с компьютером.   LY-USB200 контроллер движения принимает рамки дизайна руки. Конструкция руки включает в себя коммуникацию, кодеаналитический, основной алгоритм и импульсное развитие. Рациональный дизайн, удобный в эксплуатации.   Руководство представляет график работы, подключения и использования наших профессиональных Контроллер движения для гравировального станка. С помощью множества чертежей пользователи могут узнать Как быстро использовать этот контроллер движения. (Пожалуйста, свяжитесь с нами, если вам нужна полная инструкция.) Спецификация продукции   Поддержка USB; 5 портов входной интерфейс для обычных цифровых данных; 3 порта выходной интерфейс для обычных цифровых данных; 1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на выход ШИМ); Может поддерживать шаговые системы 6 осей, импульсный выход 200 кГц для каждой оси; Чип управления движением руки; Совместим с входом MPG, поддерживает цифровой дисплей MPG от нашей компании. Внешний вид и размер изделия Контроллер движения NC200 имеет пластиковую конструкцию корпуса. Общий размер 56,8 мм * 54,1 мм * 22 мм   Определение и метод подключения продукта Подключение контроллера включает Интерфейс подключения USB, интерфейс MPG и порт контроллера LPT.   1. Порт USB USB порт связи, NC200 общаться с mach3 через него.   2. Интерфейс контроллера LPT Это PIN1 до PIN13; во втором ряду, справа налево, это PIN14-PIN25. PIN1-PIN9, PIN14, PIN16, PIN17 являются выходными контактами, которые могут быть установлены как PWM, обычный выход и шаговый порт управления двигателем. И PIN10-PIN13, PIN15 являются входными контактами, которые могут быть установлены в качестве зонда, лимита, эстопа и дома   Интерфейс управления шаговым Драйвером LY-USB200 может заменить порт LPT компьютера и работать лучше, чем порт LPT компьютера. Этот порт подключается к плате шагового драйвера 3. MPG соединение Как показано на 2 месте расположения последовательного порта MPG, тип порта RJ45, то есть общий стандартный сетевой интерфейс.   Серийный импульсный генератор является стандартным импульсным генератором, оси выбора, такие как выбор мощности через последовательный порт и хост-взаимодействие.   Ручной штырь последовательного порта, ссылка на ярлык 2-4, слева направо для PIN1-PIN8 заказа. Контрольная Таблица определения импульсного штифта для последовательного порта 2-2. Серийный порт ручной импульсный с использованием метода справки Серийный порт ручной импульсный Пользователь manua   1 x CNC MACH3 MPG USB для параллельного LPT порта конвертер 6 осей контроллер движения 200 кГц 1 х USB кабель   Упаковка внутри: 1 x USB к параллельному адаптеру LY-USB200 1 х USB кабель Карта расширения PCI-1 шт.
