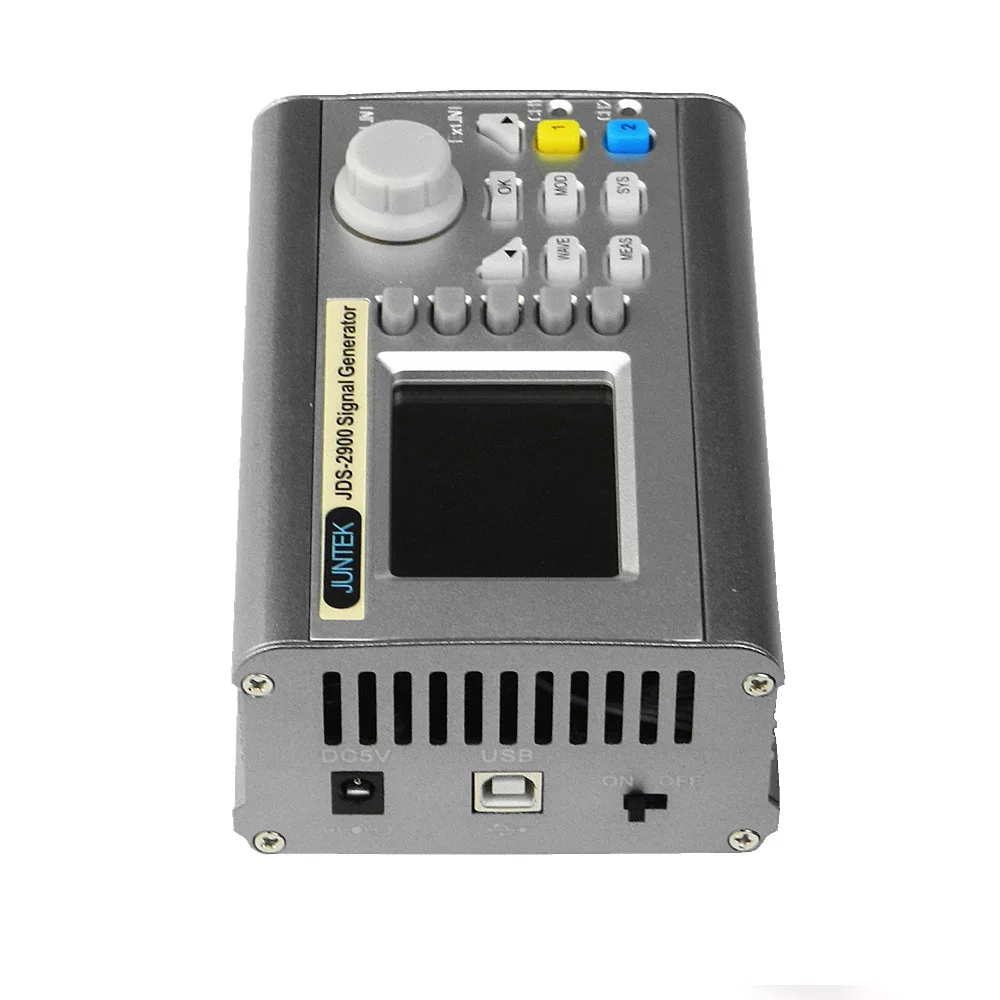

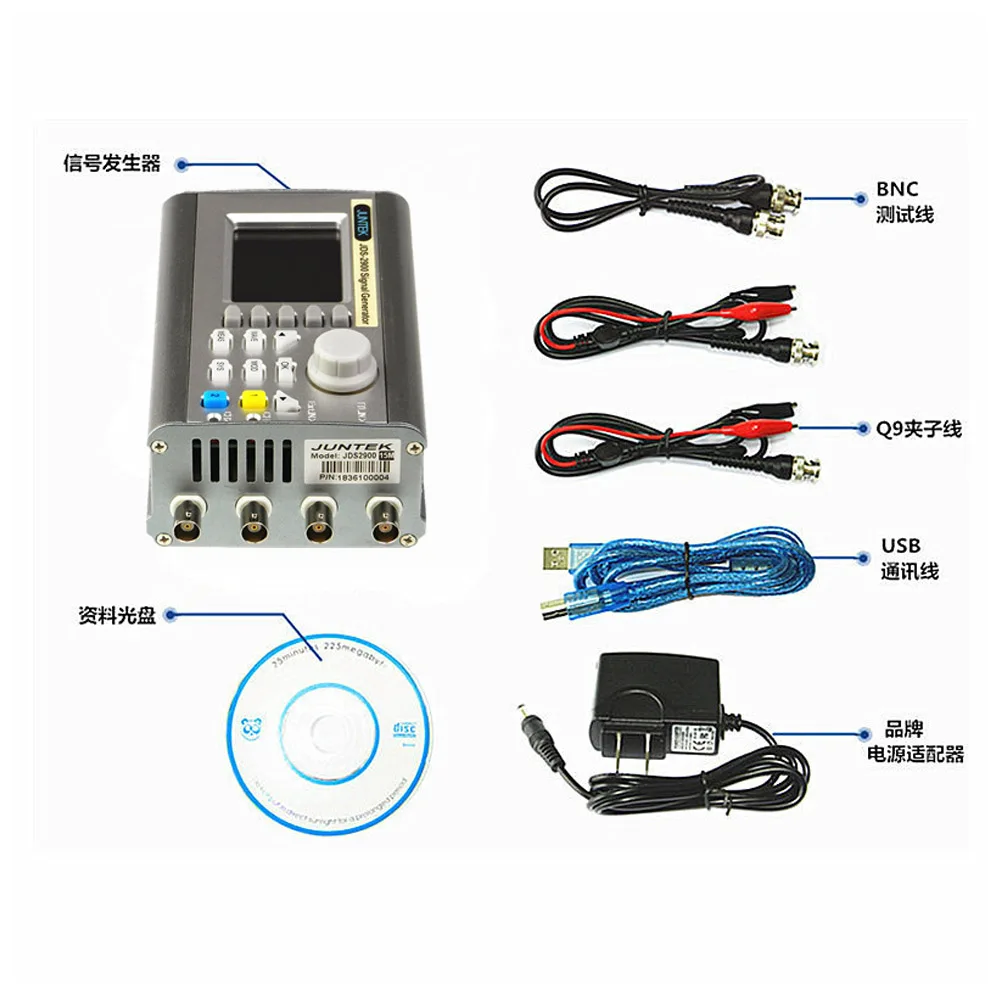

15 МГц полный генератор сигналов с ЧПУ двухканальный DDS функция произвольной формы импульсный источник сигнала Частотный метр JDS2900

JDS2900 цифровое управление двухканальный DDS функция генератор сигналов произвольной формы, с небольшим размером, легко носить с собой, хорошая стабильность и другие характеристики, два канала полностью независимы, все параметры могут быть выполнены одновременно; Может выводить функциональный сигнал, импульсный сигнал, сигналы, Цифровые сигналы и пользовательские сигналы произвольной формы, и имеет функцию счетчика и измерения сигнала; Использование крупномасштабных интегральных схем FPGA, высокоскоростные микропроцессоры MCU и Высокоточный осциллятор в качестве основы внутренних цепей, сигнал более стабильный. Технология SMT может значительно улучшить защиту от помех и срок службы инструмента; Электронные инженеры, электронные лаборатории, научно-исследовательские учреждения и электронные энтузиасты, достойные оборудования.

Особенности:

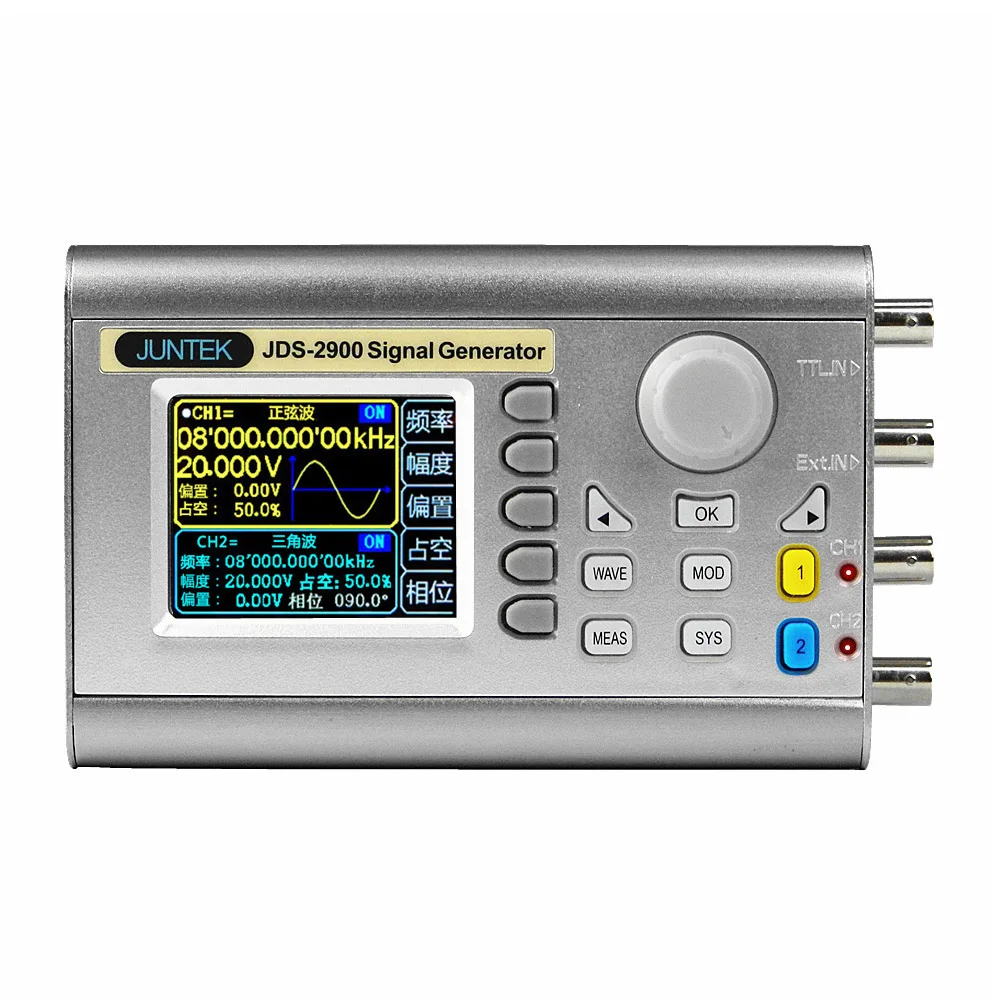

1、 Принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2, возможность воспроизводить шаблоны пользовательской формы волны.

2Использование DDS прямой технологии цифрового синтеза для создания точного, стабильного и низкого искажения выходного сигнала.

3Макс. Выходная частота (Синусоидальная волна) до 15 МГц/30 МГц/40 МГц/50 МГц/60 МГц (опционально), частота дискретизации 266MSa/s и вертикальное разрешение 14 бит.

4Полностью независимый выход с двумя каналами, синхронизация работы и регулируемая разница в фазе.

5Отличное улучшение для производительности квадратных волн, диапазон квадратных частот до to15MHzwith без искажений.

660 групп произвольных волн, глубина памяти каждой группы is2048 * 14 бит.

7Высокочастотная точность и разрешение: точность частоты до 10 ^(-6) величины, общий диапазон разрешения частоты составляет 0,01 Гц.

8、 Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 0Vpp ~ 20Vpp.

9、 Рабочий цикл каждого канала может быть скорректирован независимо 0,1%-99.9%, регулирующее разрешение 0.1%.

10、 Ширина импульсного импульса и время импульсного цикла точно регулируются, регулировка диапазона 30nS-4000S

11Характеристики сканирования: Линейная развертка и логарифмическая развертка; 0,1 s-999,9 s Время развертки; Сортировка, обратная и круглая направленность развертки.

12С функцией импульсного импульса, позволяют выходу блока 1 ~ 1048575 произвольных импульсных поездов.

13Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц.

14、-9,99 V ~ 9,99 V DC офсетная печать, офсетная печать Разрешение: 0,01 V.

15С функцией вывода цифрового сигнала, выходной диапазон CMOS 0 ~ 10 В.

16Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время.

17Функция счетчика: с режимами соединения постоянного и переменного тока.

18Функция редактирования произвольных волн: пользователь может редактировать произвольные волны на ПК, а затем загружать

Выход из прибора.

19Функция связи: ПК может использоваться для управления прибором.

20С защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60 с в условиях короткого замыкания.

Частотная характеристика

JDS2900-15M

JDS2900-30M

JDS2900-40M

JDS2900-50M

JDS2900-60M

Синус Частотный диапазон

0 ~ 15 МГц

0 ~ 30 МГц

0 ~ 40 МГц

0 ~ 50 МГц

0 ~ 60 МГц

Квадратный Частотный диапазон

0 ~ 15 МГц

0 ~ 15 МГц

0 ~ 15 МГц

0 ~ 15 МГц

0 ~ 15 МГц

Треугольник Частотный диапазон

Импульсный Частотный диапазон

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

TTL Цифровой частотный диапазон

Произвольная волна Частотный диапазон

Квадратный времени нарастания импульсов

≤ 25nS

≤ 20nS

≤ 15nS

≤ 15nS

≤ 15nS

Длительность импульса: диапазон регулировки

150nS-4000S

60nS-4000S

40nS-4000S

30nS-4000S

30nS-4000S

Мининум разрешением частоты

0,01 & micro; Гц (0,00000001 Гц)

Точность частоты

± 20ppm

Стабильность частоты

± 1ppm/3h

Сигналов характеристика

Сигналов

Синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируются), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-Ladder, Neg-Ladder, Noise, Exponential Rise, Exponential Fall, Tone, Cink pulse, Lorentz Pulse и 60 видов пользовательских сигналов.

Сигналов в вертикальном направлении

14 бит

Сигналов частота дискретизации

266MSa/s

Сигналов длина

2048 точек

Синуса

Гармоническое подавление

≥ 45 дбк (<1 МГц); ≥ 40 дбк (1 МГц ~ 20 МГц)

Суммарный коэффициент гармонических искажений

<0.8%(20 Гц ~ 20 кГц, 0dBm)

Квадратная и импульсная

Выброс (квадратный)

≤ 5%

Диапазон рабочего цикла (пульс)

0.1% ~ 99.9%

Пандус волна

Линейность

≥ 98% (0,01 Гц ~ 10 кГц)

Выходные характеристики

Диапазон амплитуды

Frequency≤ 10 МГц

10 МГц <частота ≤ 30 МГц

Частота> 30 МГц

0Vpp ~ 20Vpp

0Vpp ~ 10Vpp

0Vpp ~ 5Vpp

Разрешение амплитуды

1mV

Амплитуда стабильности

± 0.5%/5 ч

Амплитудно-это действительно плоский экран

± 5%(<10 МГц); ± 10%(>10 МГц)

Выходного сигнала

Выходное сопротивление

50Ω ± 10% (Типичный)

Защита

Короткое замыкание 60S не будет повреждено

DC офсетная печать

Офсетная печать диапазон регулировки

Выходная амплитуда> 2 в

0,2 V <Выход amplitude≤ 2В

0 <Выход amplitude≤ 0,2 V

-9,99 V ~ 9,99 V

-2,5 V ~ 2,5 V

-0,25 V ~ 0,25 V

Офсетная печать Разрешение

0,01 V

Фазы характеристика

Фазы диапазон регулировки

0 ~ 359.9o

Фазы разрешение

0.1o

TTL/COMS выход

Низкий уровень

<0,3 V

Высокий уровень

1 В ~ 10 в

Повышение уровня/осеннее время

≤ 20ns

Измерение наружных размеров функция

Частотомер функция

Диапазон измерения частоты

1 Гц ~ 100 МГц

Измерение

Время ворот непрерывно регулируется между 0,01 S ~ 10s

Функции счетчика

Подсчет область

0-4294967295

В сочетании режим

2 вида режимов соединения, DC и AC

Подсчитывая режим

Руководство по эксплуатации

Входной сигнал диапазон напряжения

2Vpp ~ 20Vpp

Длительность импульса: измерение

0.01us (разрешение), 20s (максимальное время измерения)

Период измерения

0.01us (разрешение), 20s (максимальное время измерения)

Функция развертки

Развертки канала

CH1 или CH2

Тип развертки

Линейная развертка, бревенчатая развертка

Время развертки

0,1 s ~ 999,9 s

Диапазон настройки

Произвольно устанавливается между точкой запуска и точкой остановки

Развертки направление

Вперед, назад и круглый ход

Общие технические параметры

Дисплей

Тип дисплея

2,4 дюймов TFT цветной ЖК-монитор

Хранение и загрузка

Кол-во

100 групп

Расположение

От 00 до 99 (извлечение данных о месте 00 по умолчанию)

Произвольная волна

Кол-во

От 1 до 60, всего 60 групп (по умолчанию 15 групп)

Интерфейс

Режим интерфейса

USB к последовательный интерфейс

Расширения интерфейса-

Существует последовательный интерфейс режима уровня TTL, чтобы быть удобным для вторичной разработки.

Скорость передачи данных

Утвердить стандарт 115200bps

Протокол передачи данных

Принять режим командной строки, открытый протокол

Блок питания

Диапазон напряжения

DC5V ± 0,5 V

Производственный процесс

Технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность, длительный срок службы

Предупредительный звуковой сигнал

Пользователь может установить или выключить

Эксплуатационных характеристик

Полная кнопка работы, ручка непрерывной регулировки

Условия окружающей среды

Температура: 0 ~ 40 oC Влажность:<80%

Вес

800 г

Размер

146*96*56 мм
