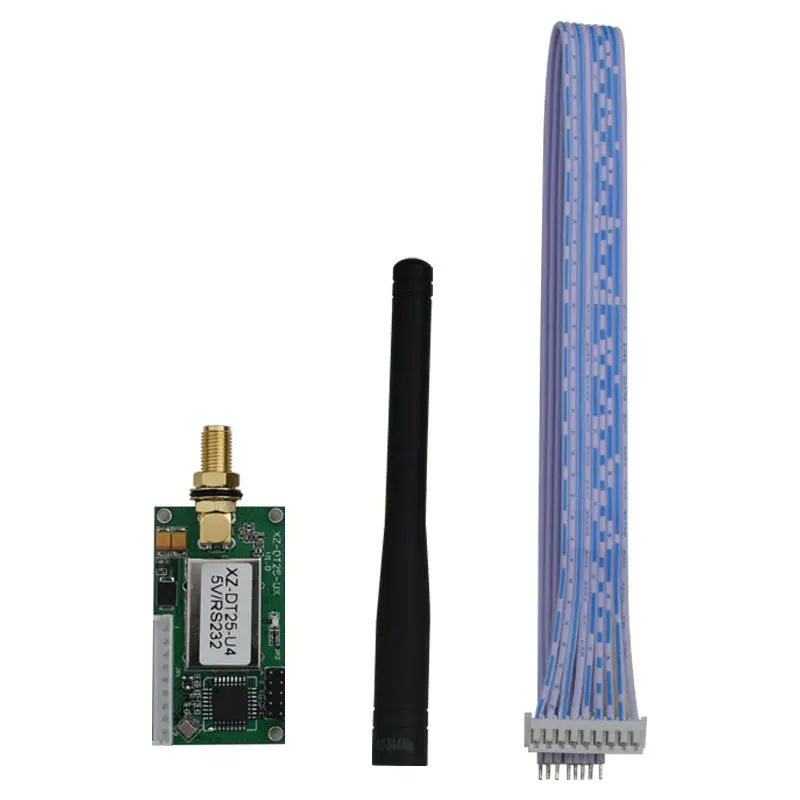

Радиочастотный модуль передатчика 433 мВт 100 МГц Φ 1 км беспроводной приемник 150/868

Радиочастотный модуль передатчика 433 мВт 100 МГц Φ 1 км беспроводной приемник 150/868

При размещении заказа, пожалуйста, помогите подтвердить указанные ниже параметры, чтобы мы могли подготовить товары как можно скорее.

Технические характеристики:

1 Технические параметры:

Частотный диапазон

136-174 МГц; 220-240 МГц; 410-470 МГц; 840-890 МГц; 902-928 МГц

Передача Мощность

100 мВт

Интерфейс

RS232/RS485/TTL

Скорость передачи данных по воздуху

1200 ~ 115200bps

Серийный скорость передачи данных

1200 ~ 115200bps

Модуляции

GFSK/4GFSK

Питание

+ 3,3 ~ 5.5VDC

Интерфейс формат данных

8E1/8N1/801

Чувствительность приема

-125dBm @ 1200bps/-120dBm @ 9600bps

Пропускная способность канала

10 кГц @ 1200bps/25 кГц @ 9600bps

Рабочая Температура

-40 ℃ ~ 80 ℃ (промышленный класс)

Рабочая влажность:

От 10% до 90% относительной влажности, без конденсации

Выбросов ток

≤ 1,5а (рекомендуемый максимальный выходной ток источника питания не менее 2А)

Получение ток

≤ 80mA

Размер (Д/Ш/В)

31,8X19,2X6,8 мм

2 размера

Модель серии 3 XZ-DT25-UXX

Модель No.

Скорость передачи данных по воздуху (bps)

Частота последовательных данных (bps)

Частота (МГц)

XZ-DT25-U1-E/P

1200-9600/1200-115200

1200-115200

136-174

XZ-DT25-U2-E/P

1200-9600/1200-115200

1200-115200

220-240

XZ-DT25-U4-E/P

1200-9600/1200-115200

1200-115200

410-470

XZ-DT25-U8-E/P

1200-9600/1200-115200

1200-115200

840-890

XZ-DT25-U9-E/P

1200-9600/1200-115200

1200-115200

902-928

4 XZ-DT25-SXX определения и Размеры интерфейса

Контакты

Определения

Описание продукта:

Уровень

Подключите к терминальному

Обратите внимание

-1 шт.

GND

Заземление Питание

Заземление Питание

2

VCC

Напряжение постоянного тока

+ 3,3 ~ 5,0 V

3

RxD/RS232_RXD

Серийный приема данных

TTL

ТСД

Индивидуальные на заводе RS232 уровень

4

TxD/RS232_TXD

Последовательной передачи данных передачи

TTL

RxD

5

NC

NC

NC

6

RS485-A

RS485-A

RS485-A

7

RS485-B

RS485-B

RS485-B

8

SET_EN

Включить (вход)

TTL

Для активного отдыха с низким уровнем

9

Сброс

Сигнал сброса (вход)

TTL

Отрицательный импульс сброса

5 XZ-DT25-UXX Частотная Таблица

BCDE JP2 может выбрать 0 ~ 15 каналов, 1 ~ 15 каналов частоты фиксированы, 0 каналов частоты могут быть установлены и защищены программным обеспечением. Короткое замыкание перемычки означает «1», открытие перемычки означает «0», B бит высокий, и E бит низкий.

Канал (1234)

XZ-DT25-U1X

XZ-DT25-U2X

XZ-DT25-U4X

XZ-DT25-U8X

0(0000)

156,025 МГц

230,025 МГц

430,025 МГц

869,025 МГц

1(0001)

140,025 МГц

221,025 МГц

410,025 МГц

830,025 МГц

2(0010)

142,025 МГц

223,025 МГц

414,025 МГц

834,025 МГц

3(0011)

144,025 МГц

224,025 МГц

418,025 МГц

838,025 МГц

4(0100)

146,025 МГц

225,025 МГц

422,025 МГц

842,025 МГц

5(0101)

148,025 МГц

226,025 МГц

426,025 МГц

846,025 МГц

6(0110)

150,025 МГц

227,025 МГц

434,025 МГц

850,025 МГц

7(0111)

152,025 МГц

228,025 МГц

437,025 МГц

854,025 МГц

8(1000)

154,025 МГц

229,025 МГц

441,025 МГц

858,025 МГц

9(1001)

158,025 МГц

231,025 МГц

445,025 МГц

862,025 МГц

10(1010)

160,025 МГц

232,025 МГц

449,025 МГц

865,025 МГц

11(1011)

162,025 МГц

233,025 МГц

453,025 МГц

873,025 МГц

12(1100)

164,025 МГц

234,025 МГц

457,025 МГц

877,025 МГц

13(1101)

166,025 МГц

235,025 МГц

461,025 МГц

881,025 МГц

14(1110)

168,025 МГц

236,025 МГц

465,025 МГц

885,025 МГц

15(1111)

170,025 МГц

237,025 МГц

469,525 МГц

889,525 МГц
