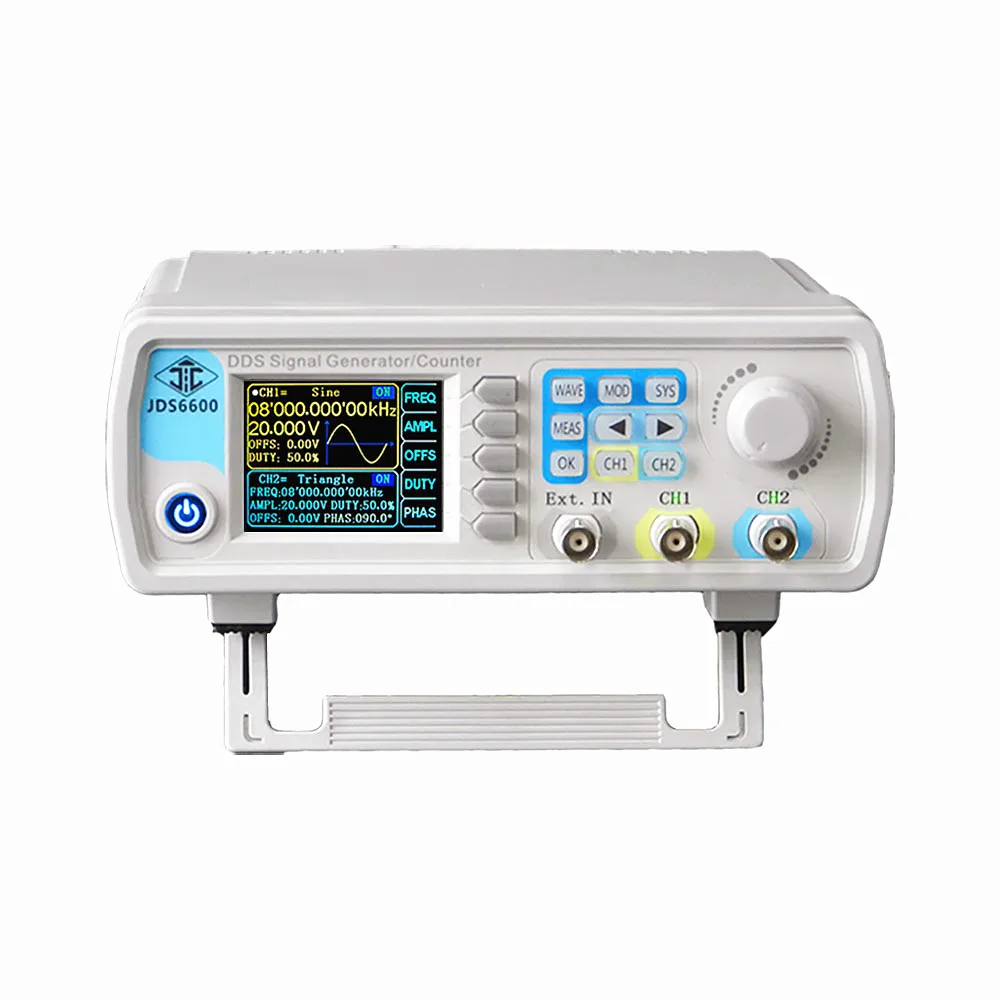

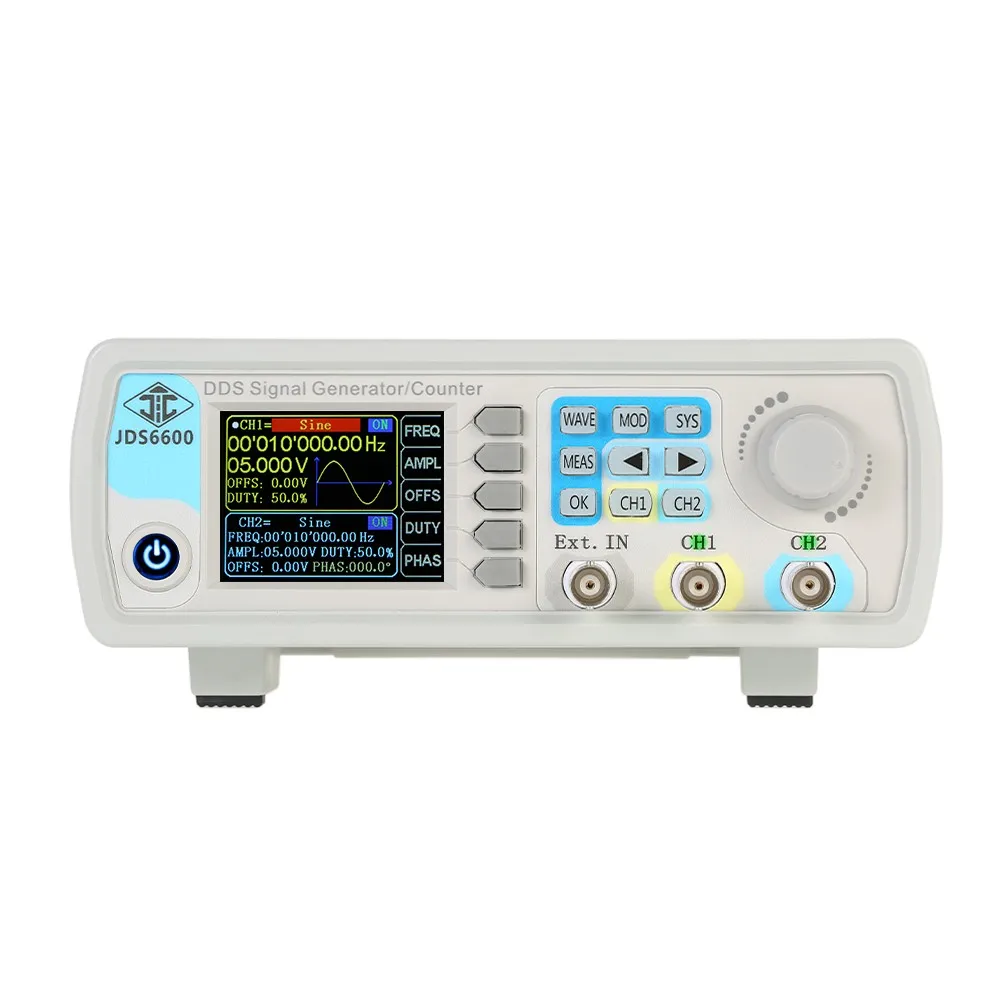

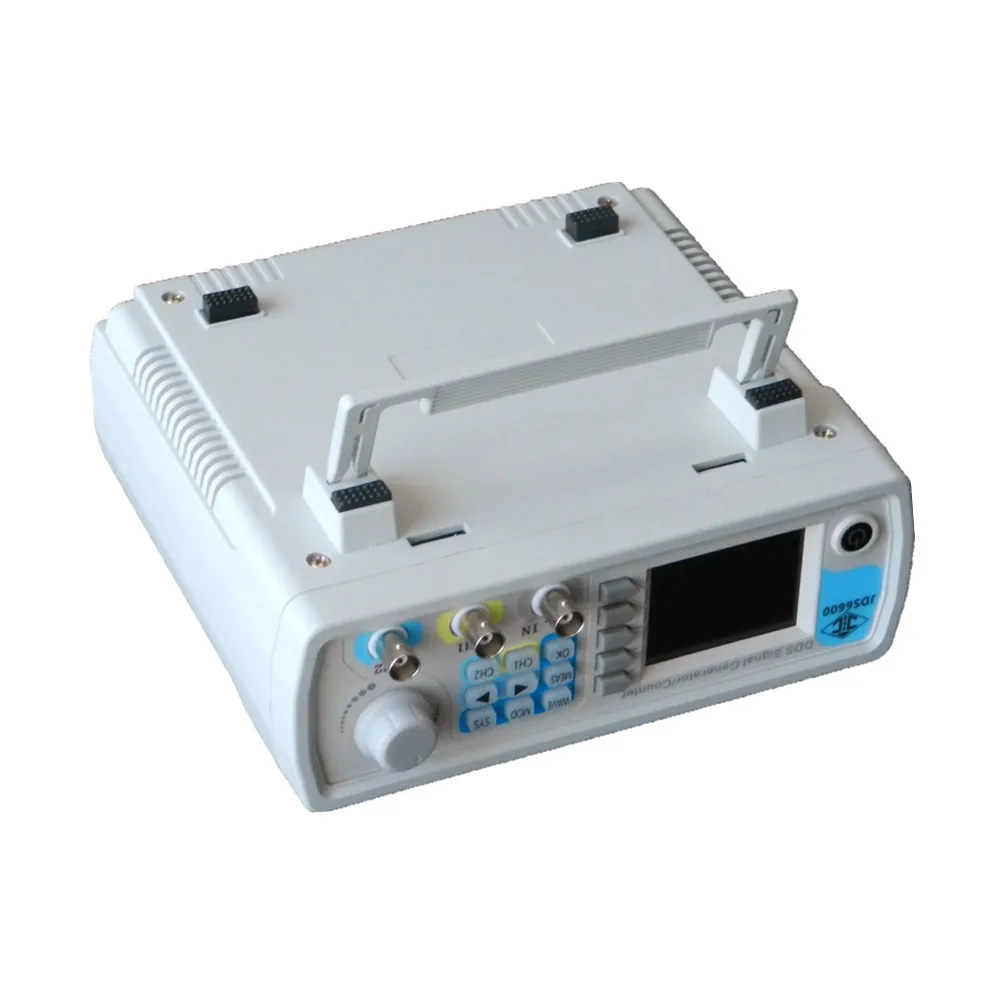

40 МГц DDS двухканальный генератор сигналов с ЧПУ цифровое управление функция произвольной волны импульсный источник сигнала измеритель частоты JDS6600

Особенности:

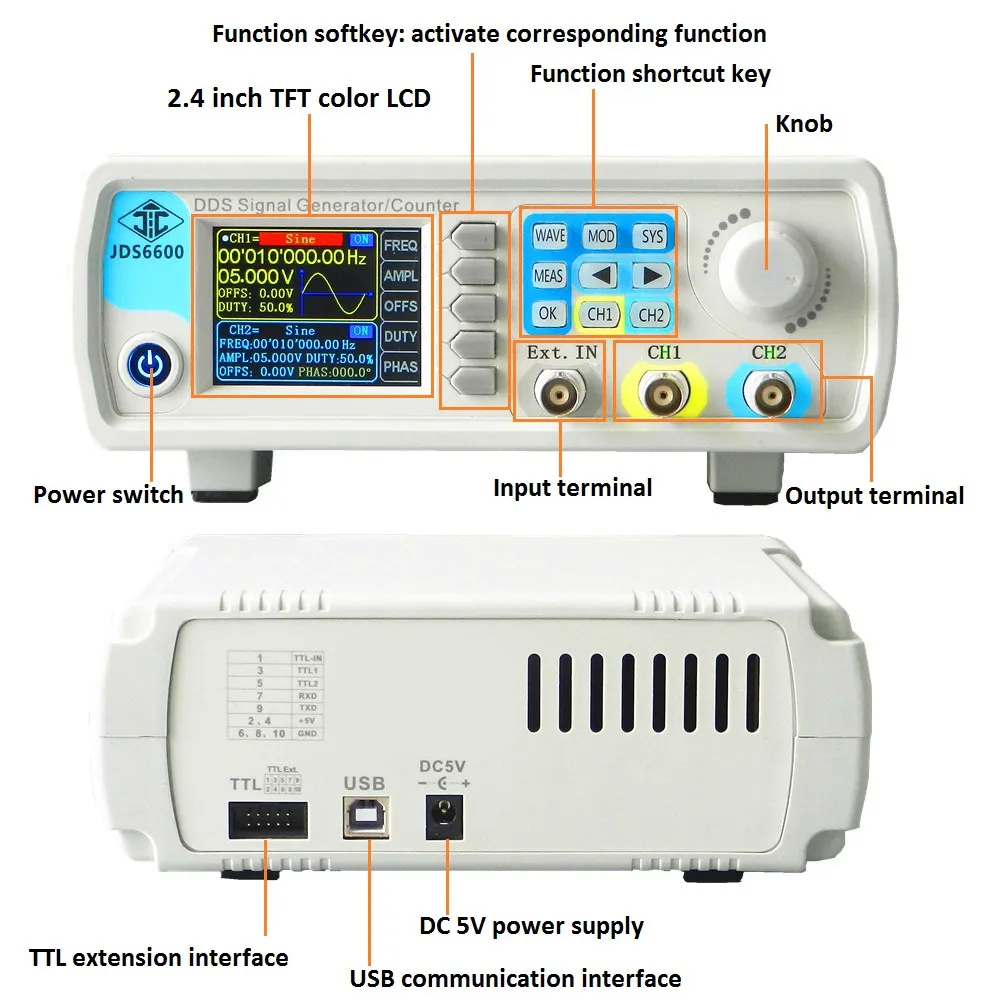

1、 Принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2, возможность воспроизводить шаблоны пользовательской формы волны.

2Используйте мягкие силиконовые клавиши вместо традиционных патч-ключей, высокая чувствительность и удобство в эксплуатации.

3Использование DDS прямой технологии цифрового синтеза для создания точного, стабильного и низкого искажения выходного сигнала.

4Макс. Выходная частота (Синусоидальная волна) до 15 МГц/30 МГц/40 МГц/50 МГц/60 МГц (опционально), частота дискретизации 266MSa/s и вертикальное разрешение 14 бит.

5Полностью независимый выход с двумя каналами, синхронизация работы и регулируемая разница в фазе.

6Отличное улучшение для производительности квадратных волн, диапазон квадратных частот до to15MHzwith без искажений.

760 групп произвольных волн, глубина памяти каждой группы is2048 * 14 бит.

8Высокочастотная точность и разрешение: точность частоты до 10 ^(-6) величины, общий диапазон разрешения частоты составляет 0,01 Гц.

9、 Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 0Vpp ~ 20Vpp.

10、 Рабочий цикл каждого канала может быть скорректирован независимо 0,1%-99.9%, регулирующее разрешение 0.1%.

11、 Ширина импульсного импульса и время импульсного цикла точно регулируются, регулировка диапазона 30nS-4000S

12Характеристики сканирования: Линейная развертка и логарифмическая развертка; 0,1 s-999,9 s Время развертки; Сортировка, обратная и круглая направленность развертки.

13С функцией импульсного импульса, позволяют выходу блока 1 ~ 1048575 произвольных импульсных поездов.

14Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц.

15、-9,99 V ~ 9,99 V DC офсетная печать, офсетная печать Разрешение: 0,01 V.

16С функцией вывода цифрового сигнала, выходной диапазон CMOS 0 ~ 10 В.

17Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время.

18Функция счетчика: с режимами соединения постоянного и переменного тока.

19Функция редактирования произвольных волн: пользователь может редактировать произвольную волну на ПК, а затем загружать tooutput из инструмента.

20Функция связи: ПК может использоваться для управления прибором.

21С защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60 с в условиях короткого замыкания.

Частотная характеристика

JDS6600-15M

JDS6600-30M

JDS6600-40M

JDS6600-50M

JDS6600-60M

Синус Частотный диапазон

0 ~ 15 МГц

0 ~ 30 МГц

0 ~ 40 МГц

0 ~ 50 МГц

0 ~ 60 МГц

Квадратный Частотный диапазон

0 ~ 15 МГц

0 ~ 15 МГц

0 ~ 15 МГц

0 ~ 15 МГц

0 ~ 15 МГц

Треугольники Частотный диапазон

Импульсный Частотный диапазон

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

TTL Цифровой частотный диапазон

Произвольная волна Частотный диапазон

Квадратный времени нарастания импульсов

≤ 25nS

≤ 20nS

≤ 15nS

≤ 15nS

≤ 15nS

Длительность импульса: диапазон регулировки

150nS-4000S

60nS-4000S

40nS-4000S

30nS-4000S

30nS-4000S

Мининум разрешением частоты

0,01 & micro; Гц (0,00000001 Гц)

Точность частоты

± 20ppm

Стабильность частоты

± 1ppm/3h

Сигналов характеристика

Сигналов

Синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируются), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-Ladder, Neg-Ladder, Noise, Exponential Rise, Exponential Fall, Tone, Cinkpulse, Lorentz Pulse и 60 видов пользовательских сигналов.

Сигналов в вертикальном направлении

14 бит

Сигналов частота дискретизации

266MSa/s

Сигналов длина

2048 точек

Синуса

Гармоническое подавление

≥ 45 дбк (<1 МГц); ≥ 40 дбк (1 МГц ~ 20 МГц)

Суммарный коэффициент гармонических искажений

<0.8%(20 Гц ~ 20 кГц, 0dBm)

Квадратная и импульсная

Выброс (квадратный)

≤ 5%

Диапазон рабочего цикла (пульс)

0.1% ~ 99.9%

Пандус волна

Линейность

≥ 98% (0,01 Гц ~ 10 кГц)

Выход характеристики

Диапазон амплитуды

Frequency≤ 10 МГц

10 МГц <частота ≤ 30 МГц

Частота> 30 МГц

0Vpp ~ 20Vpp

0Vpp ~ 10Vpp

0Vpp ~ 5Vpp

Разрешение амплитуды

1mV

Амплитуда стабильности

± 0.5%/5 ч

Амплитудно-это действительно плоский экран

± 5%(<10 МГц); ± 10%(>10 МГц)

Сигналов Выход

Выход сопротивление

50Ω ± 10% (Типичный)

Защита

Короткое замыкание 60S не будет повреждено

DC офсетная печать

Офсетная печать диапазон регулировки

Выходная амплитуда> 4 в

0,4 V <Выход amplitude≤ 4V

0 <Выход amplitude≤ 0,4 V

-9,99 V ~ 9,99 V

-2,5 V ~ 2,5 V

-0,25 V ~ 0,25 V

Офсетная печать Разрешение

0,01 V

Фазы характеристика

Фазы диапазон регулировки

0 ~ 359.9o

Фазы разрешение

0.1o

TTL/COMS Выход

Низкий уровень

<0,3 V

Высокий уровень

1 В ~ 10 в

Повышение уровня/осеннее время

≤ 20ns

Измерение наружных размеров Функция

Частотомер функция

Диапазон измерения частоты

1 Гц ~ 100 МГц

Точность измерения

Ворота с таймэкономичной регулировкой between0.01S ~ 10s

Функции счетчика

Подсчет область

0-4294967295

В сочетании режим

2 вида режимов соединения, DC и AC

Подсчитывая режим

Руководство по эксплуатации

Вход сигнала Диапазон напряжения

2Vpp ~ 20Vpp

Длительность импульса: измерение

0.01us (разрешение), 20s (максимальное время измерения)

Период измерения

0.01us (разрешение), 20s (максимальное время измерения)

Развертки Функция

Развертки канала

CH1 или CH2

Тип развертки

Линейная развертка, бревенчатая развертка

Время развертки

0,1 s ~ 999,9 s

Диапазон настройки

Произвольно устанавливается между точкой запуска и точкой остановки

Развертки направление

Вперед, назад и круглый ход

Общие технические параметры

Дисплей

Дисплей типа

2,4 дюймов TFT цветной ЖК-дисплей

Хранение и загрузка

Количество

100 групп

Расположение

От 00 до 99 (извлечение данных о месте 00 по умолчанию)

Произвольная волна

Кол-во

От 1 до 60, всего 60 групп (по умолчанию 15 групп)

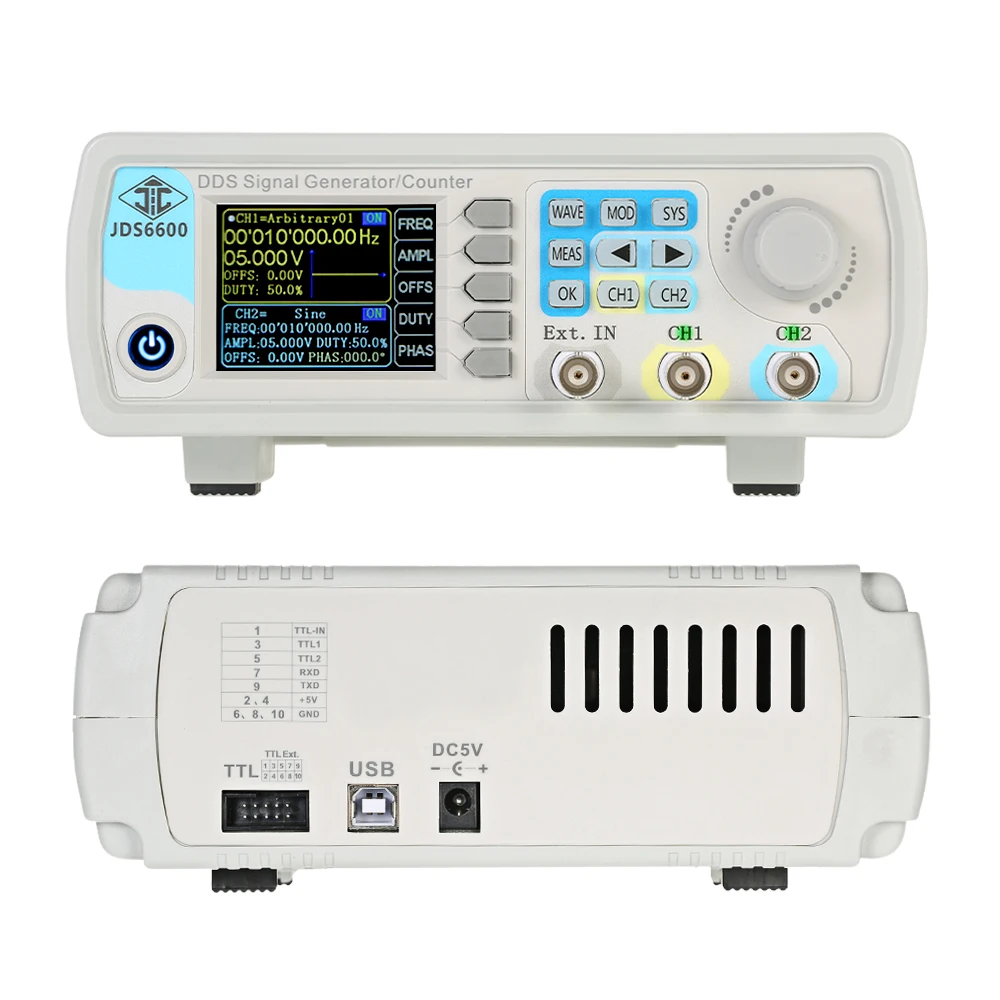

Интерфейс

Интерфейс режим

USB к последовательный интерфейс

Расширения интерфейса-

Существует последовательный интерфейс режима уровня TTL, чтобы быть удобным для вторичной разработки.

Связь скорости

Утвердить стандарт 115200bps

Протокол передачи данных

Принять режим командной строки, открытый протокол

Мощность питания

Напряжение диапазон

DC5V ± 0,5 V

Производственный процесс

Технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность, длительный срок службы

Предупреждение тон

Пользователь может установить или выключить

Эксплуатационных характеристик

Полная кнопка работы, ручка непрерывной регулировки

Условия окружающей среды

Температура: 0 ~ 40OC Влажность:<80%

Вес

990 г

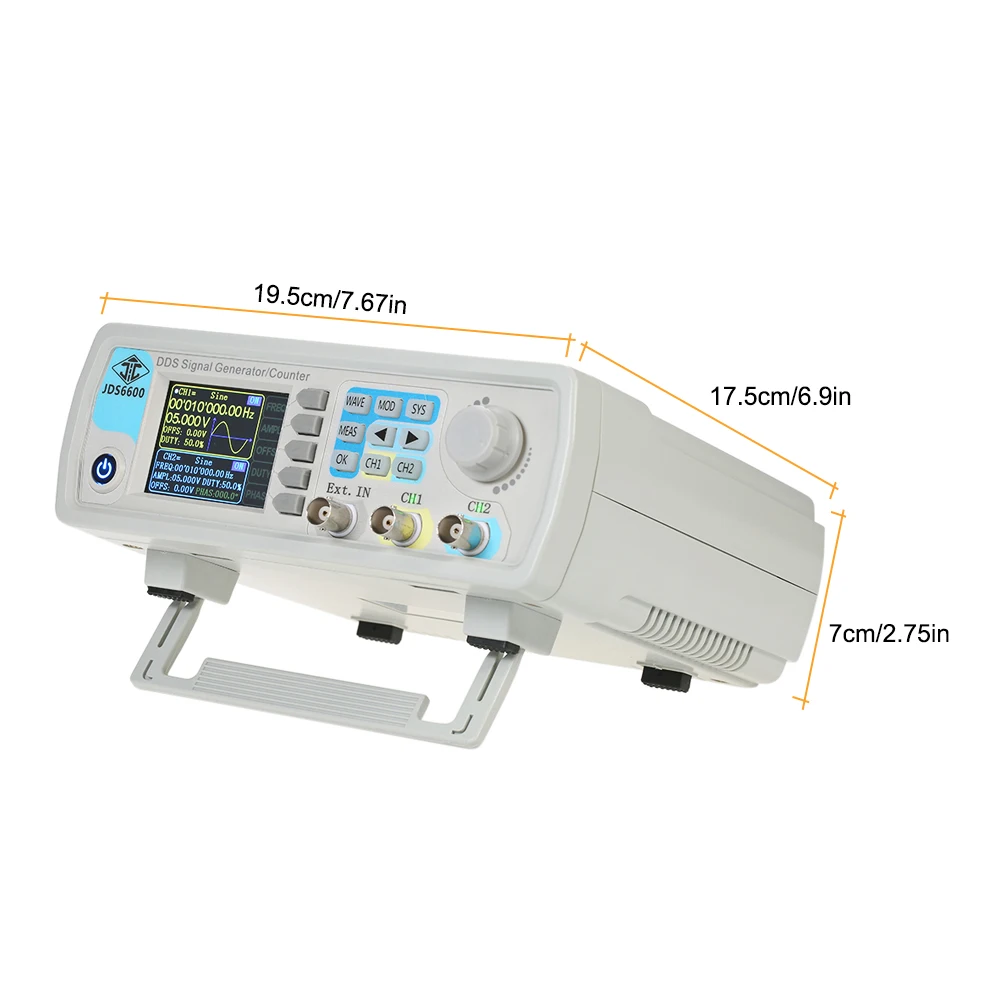

Размеры

24x21x9,5 см
