[ЕС бесплатная НДС] 1.5KW ER11 шпиндель с воздушным охлаждением двигатель 220V

[ЕС бесплатная НДС] 1.5KW ER11 шпиндель с воздушным охлаждением двигатель 220V

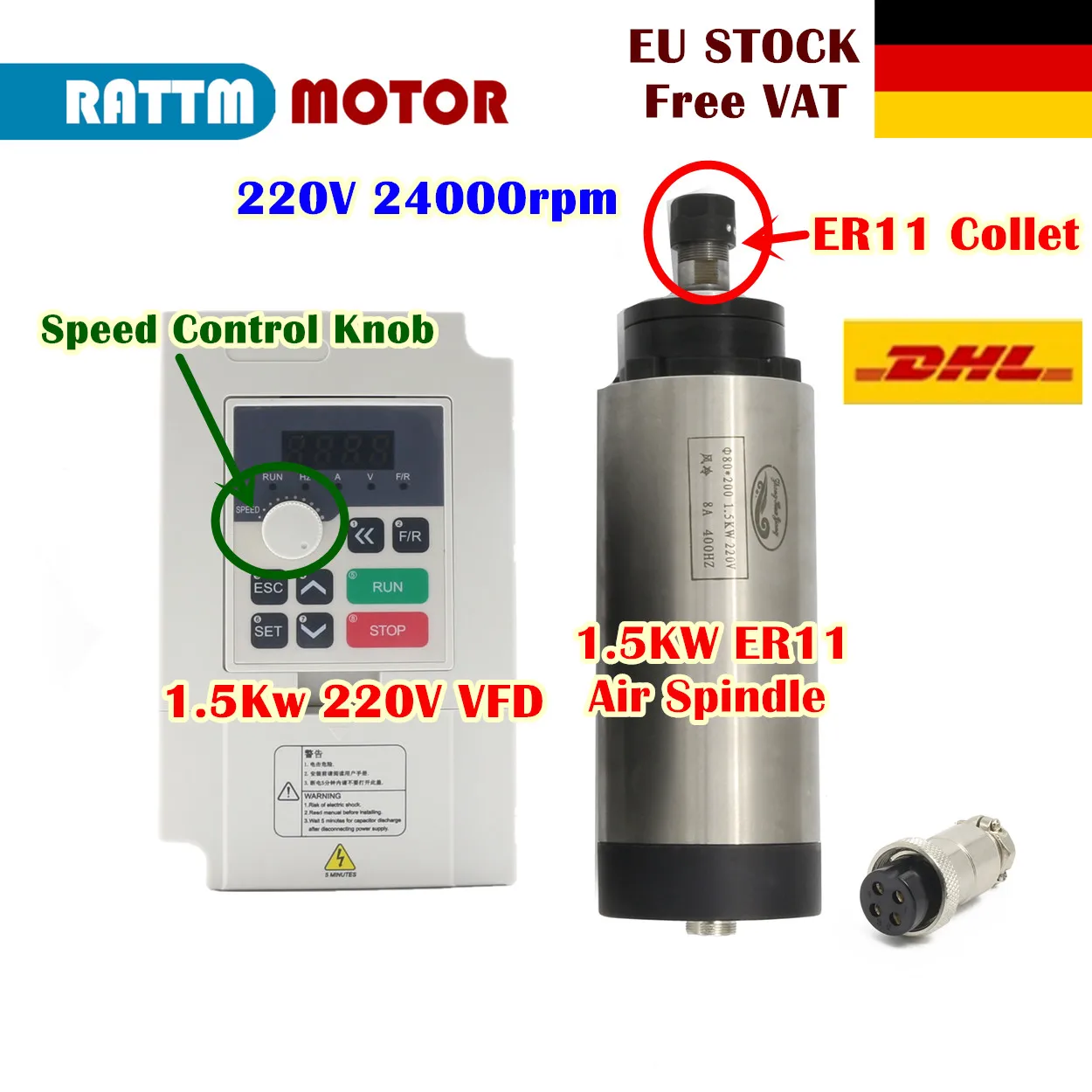

1x1,5 кВт шпиндель с воздушным охлаждением(ER11,220V,24000 об/мин, 4 подшипника, 400 Гц)

1 х VFD инвертор 1.5KW 220V

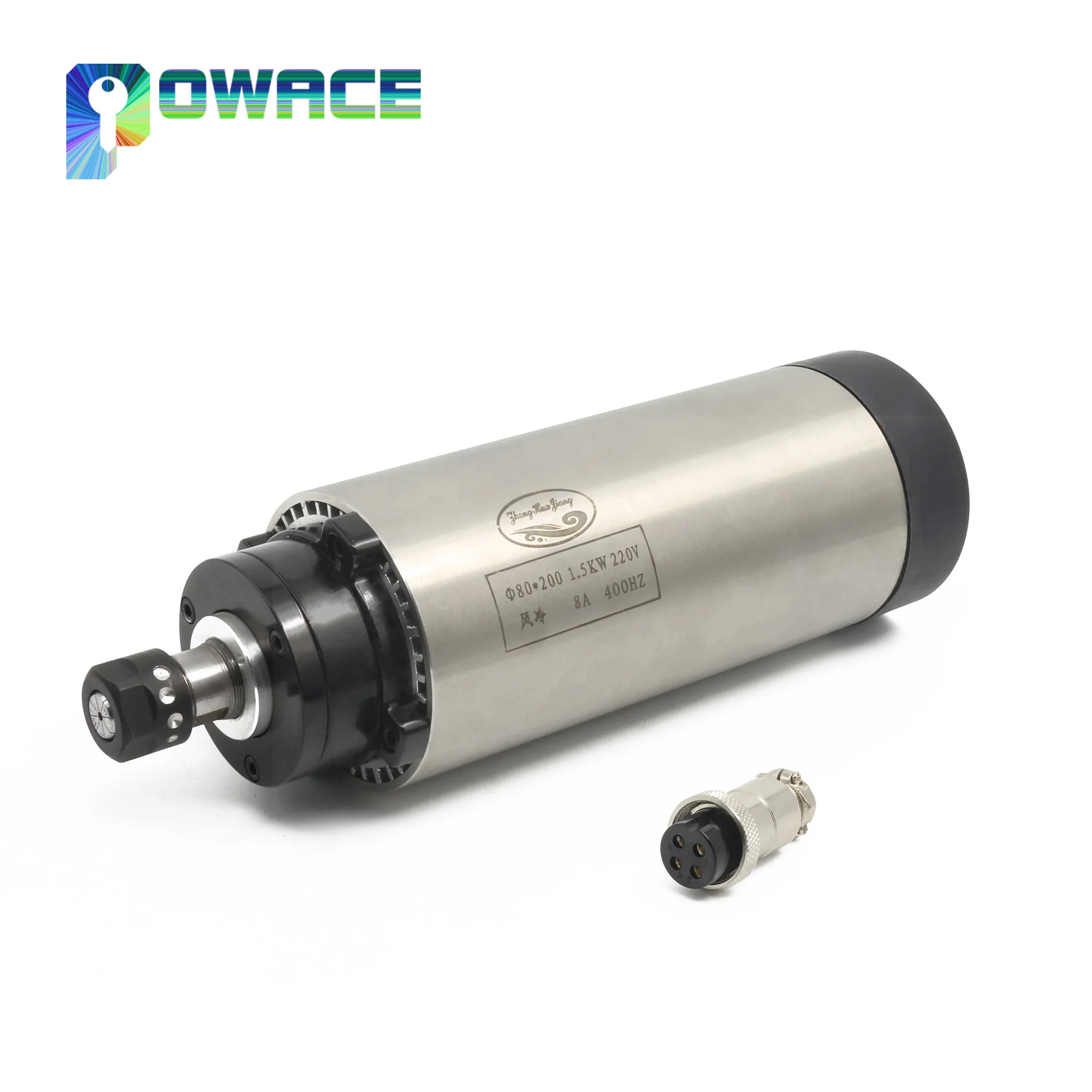

1,5 кВт с воздушным охлаждением Шпиндельный двигатель Гравировальный фрезерный шлифовальный станок

Материал: нержавеющая сталь

Размер: 65x208 мм (средний диаметр корпуса: 65 мм x Длина: 208 мм)

Мощность: 1,5 кВт

Напряжение: 220 В переменного тока

Ток: 6А

Частота: 0-400 Гц

Скорость: 0-24000 об/мин

Охлаждение: с воздушным охлаждением

Точность: 0,003 -- 0,005

Runout off: менее 0,05 мм

Смазка подшипника: Смазка

Размер цанги: ER113.175 мм, 4 мм, 6 мм (один шпиндель с 1 цангой)

Подшипники: 4 подшипника (C7002x2 + C7002x2), класс P4, угловые контактные подшипники

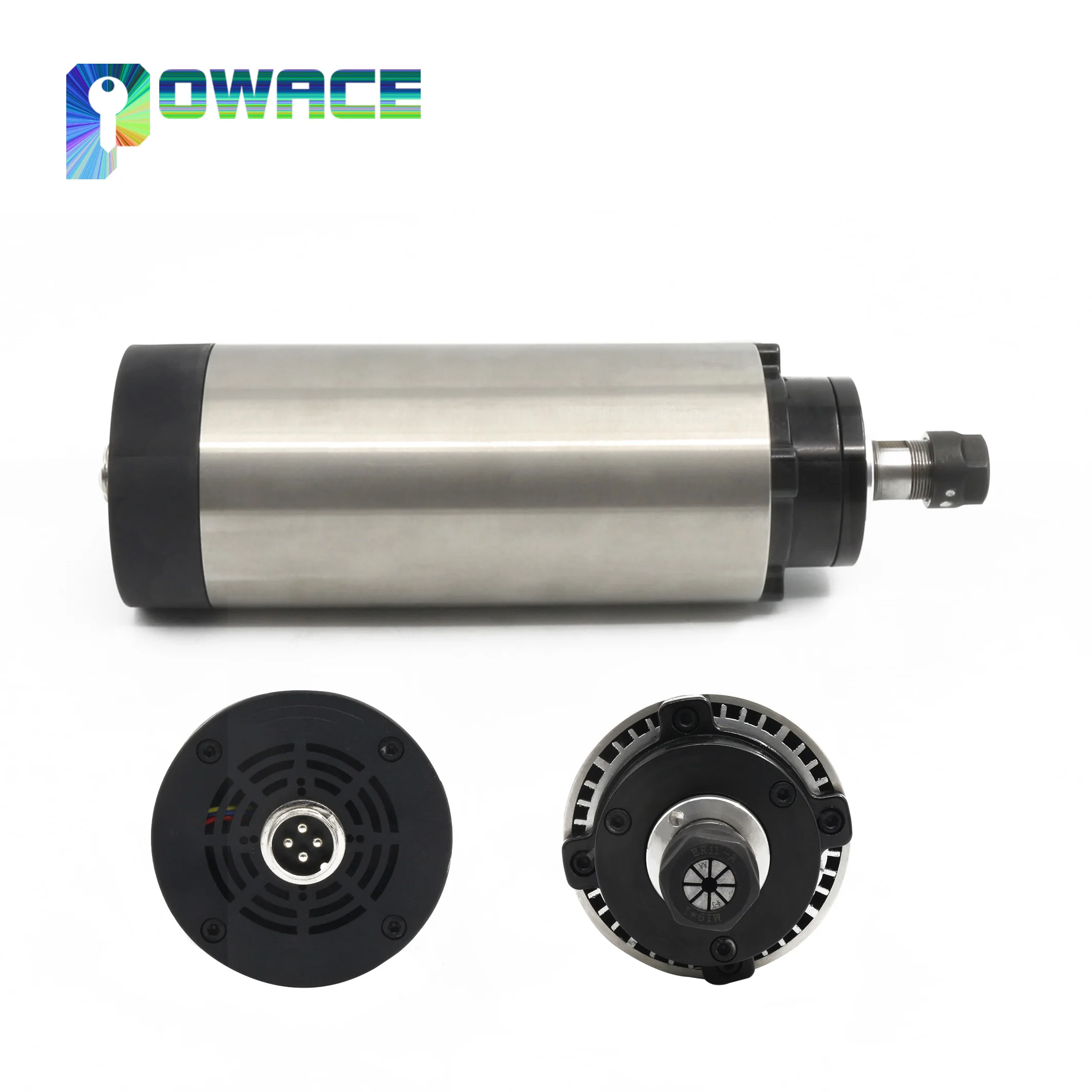

Интерфейс питания: дополнительный водонепроницаемый воздушный Разъем GX16, отмечены 1234123 были подключены к источнику питания инвертора (U, V, W), 4 подключенных инвертора.

Чистая Вес: 3,0 КГ

Основное применение: дерево, алюминий, камень, металл, стекло, ПВХ, PCB и т. Д.

1. Структурные особенности

1) высокоскоростной Электрический главный подшипник принимает c-класс высокоскоростной угловой контактный шариковый подшипник, наборы осей загрузки, улучшает шпиндель в высокоскоростном вращении, поддерживая жесткость и точность шлифования.

2) перед вождением, вращение вала вручную. Высокоскоростное вращение шпинделя, вызванное повышением температуры, использование охлаждающей жидкости, циркулирующей системы для устранения.

2. Инструкции по использованию

1) при использовании необходимо сначала подключить трубу охлаждающей воды, сделать шпиндель соединить Охлаждающую воду, а затем начать.

2) перед вождением, повернуто вручную шпинделем. Если сенсорный блок не является гибким, вы должны устранить проблемы, И затем Проверьте направление вращения шпинделя от конца шпинделя, чтобы увидеть, должен ли матч вращаться против часовой стрелки электропроводка должна быть изменена, чтобы сделать ее последовательной.

3) перед вождением Охлаждающая вода для шлифовки заготовок не может находиться в передней части крышки шпинделя, чтобы предотвратить попадание передней крышки подшипника на Впускной двигатель и подшипник. Двигатель не должен попадать в воду, после включения двигателя, когда вы живете в шлифовке заготовки, чтобы открыть шлифовку заготовок охлаждающей жидкости. Сначала выключение охлаждающей жидкости, а затем закрыть двигатель шпинделя.

3. Техническое обслуживание и обслуживание

1) моторизованный шпиндель со средней частотой питания номинальное напряжение, частота должна соответствовать параметрам технологии электрического шпинделя, скорость вращения моторизованного шпинделя может изменить частоту для регулировки, а также прямое пропорциональное изменение напряжения.

2) Когда шпиндель временно не используется, следует использовать сжатый воздух для продувки охлаждающей жидкости, чтобы избежать ржавчины, подключите отверстие. Поверхность шпинделя должна быть покрыта антикоррозийным маслом. Устройство защиты конца вала, помещается в сухом месте.

3) Если замена шпинделя подшипников, лучший профессиональный и технический персонал из замены. Используйте специальные инструменты, катушка статора не удаляется.

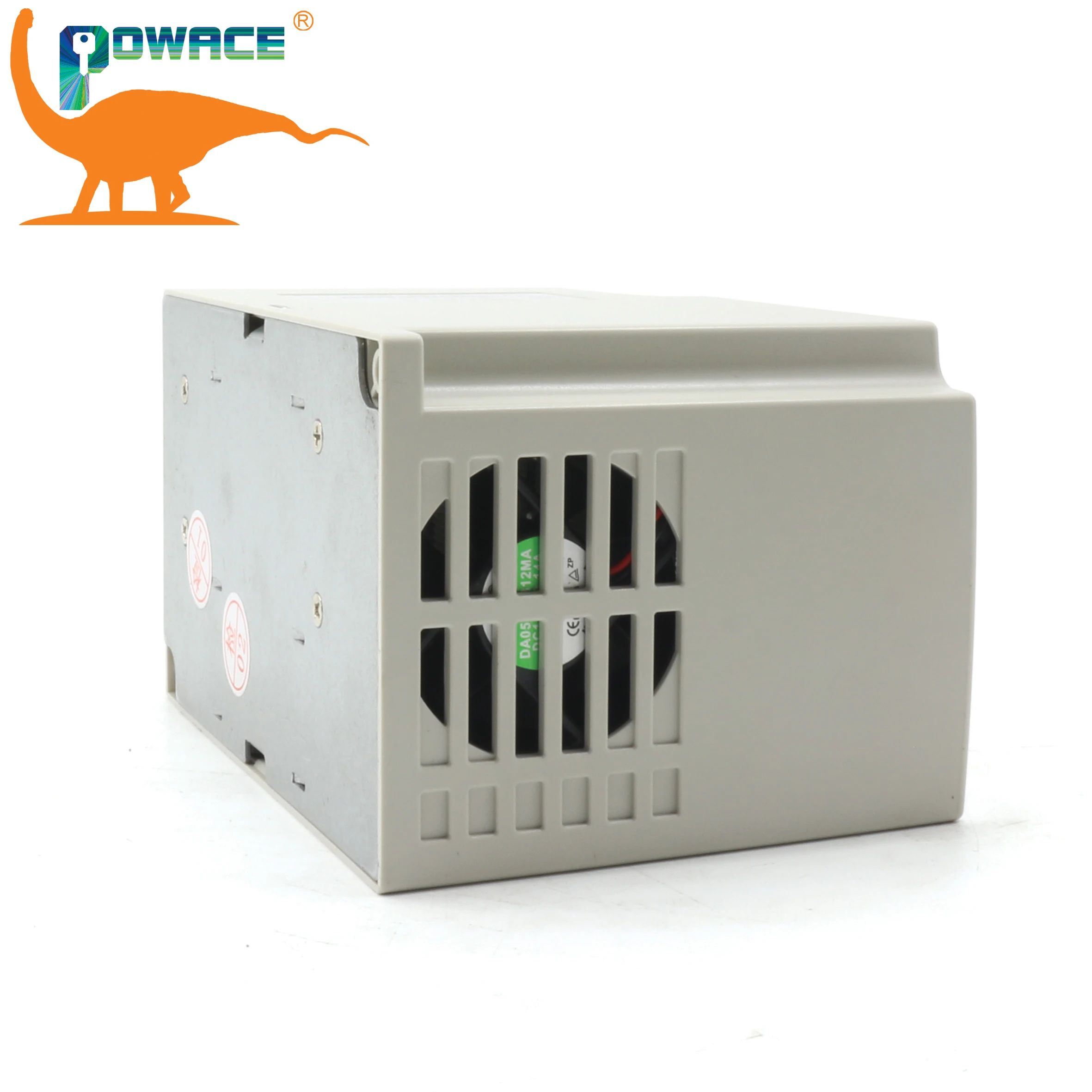

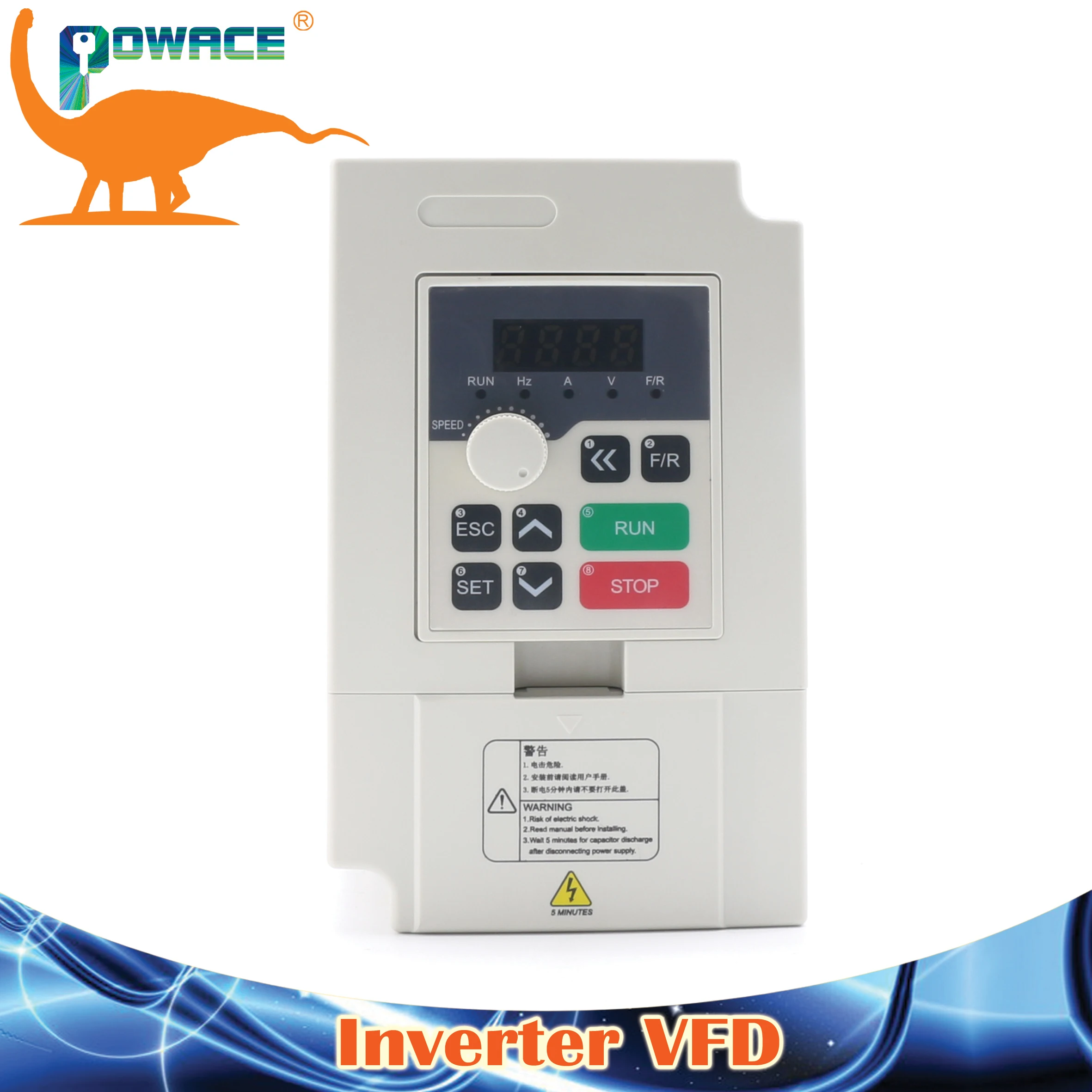

1,5 кВт 220 ВИнвертор VFD

Технические параметры:

1) Входное напряжение: 220 В (+/-15%)

2) Выходное напряжение: 0-220 В
5) Входная Фаза: 1 или 3 фазы
6) Выходная Фаза: 3 фазы

7)Ток: 7А

8) мощность: 1,5 кВт
