Jiuding exhibition rockchip X RK3399 core board 6 ядерный 64 битный высокопроизводительный процессор Mali

Моднявка = ckeditor



Основная плата 6 ядро 64 бит Процессор высокопроизводительный mali-t860 GPU

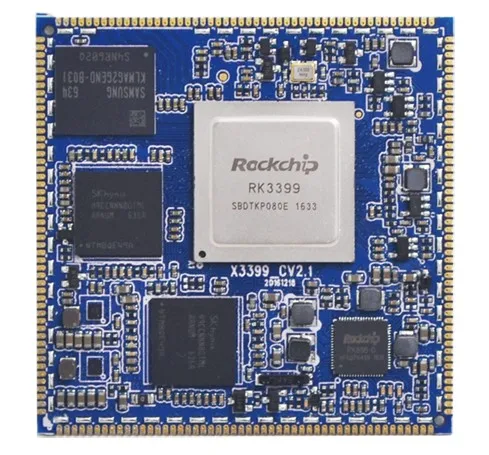

Основная плата внешнего видаПластина магнитной системы фронтальной карта

Задняя карта основной пластины



Конфигурация системыПроцессорRK3399ЧастотаЧетыре ядра A53 (1,4 ГГц) + dual core A72 (2 ГГц)ПамятьОтметьте 2 ГБ и настройте 4 ГбКоробка для хранения4 ГБ/8 ГБ/16 ГБ EMMC опционально, маркировка 16 ГбМощность ICИспользование RT808 для поддержки динамического FM и т. Д. Интерфейс параметрыЖК-дисплей интерфейсПоддержка MIPI, EDP, HDMI интерфейс вывода одновременноСенсорным интерфейсомЕмкостное касание, использование USB или последовательного порта для расширения сопротивленияАудио-интерфейсИнтерфейс AC97/IIS, поддержка видеоSd-карт2 канальный SDIO выходной каналВстраиваемая мультимедийная карта памяти интерфейсИнтерфейс платы EMMC, ножка трубки не просвечиваетсяИнтерфейс EthernetGigabit EthernetUSB HOST2.0 интерфейс2 HOST2.0USB HOST3.0 интерфейс2 TYPE3.0UART интерфейс5 последовательных портов, поддержка с последовательным портом управления потокомPWM интерфейс4 пути ШИМ-выходИнтерфейс межсоединений интегральных Схем7 ПУТЬ межсоединений интегральных схем выходSPI интерфейс1 Путь SPI выходнойИнтерфейс АЦП1 Путь выход АЦПКамера интерфейс1 BT656/BT601, 1 MIPI выходHDMI интерфейсHD аудио и видео выходной интерфейс, аудио и видео синхронизация выход Электрические характеристикиОсновные 3,3 V входное напряжение3,3 V/4.3A (рекомендуется использовать 3,3 V/5A вход)Входное напряжение sub 3,3 V3,3 V/300mA (не смешанный с основными 3,3 V)РТК входное напряжение2,5 3V/5uAВыходное напряжение1,8 в (используется для напольного источника питания и 0 В после задержки)Рабочая температура-10 ~ 70 градусов [измеряется до-40 градусов до 80 градусов]Температура хранения-10 ~ 80 градусов Пластина магнитной системы структурных параметровВнешний видШтамп отверстие режимПластина магнитной системы Размер55 мм * 55 мм * 3 ммРасстояние1,0 ммPin сварная пластина Размер1,25 мм * 0,7 ммPin-код200PINПластина слой10 слоев Размер основной пластины и расположение штифтов:



Основная плата определение типа1GPIO4_A3/
I2S1_SCLK51VCC3V3_SYS101TYPEC0_RX2N151GPIO1_B3/
I2C4_SDA2GPIO4_A7/
I2S1_SDO052VCC3V3_SYS102TYPEC0_RX2P152GPIO0_A2/
RK3399_26M_OUT3GPIO4_A6/
I2S1_SDI053GND103TYPEC0_TX2P153GPIO0_B44GPIO4_A5/
I2S1_LRCK_TX54MIPI_TX1/RX1_D0N104TYPEC0_TX2N154GPIO0_B55GPIO4_A4/
I2S1_LRCK_RX55MIPI_TX1/RX1_D0P105TYPEC0_DM155GPIO0_A6/
PWM3A6GPIO4_A1/
I2C1_SDA56MIPI_TX1/RX1_D1N106TYPEC0_DP156GPIO1_C77GPIO4_A2/
I2C1_SCL57MIPI_TX1/RX1_D1P107USB3_SSTXP157GPIO1_A48GPIO4_A0/
I2S_CLK58MIPI_TX1/RX1_CLKN108USB3_SSTXN158GPIO1_A39GPIO3_D0/
I2S0_SCLK59MIPI_TX1/RX1_CLKP109USB3_SSRXP159GPIO1_B510GPIO3_D1/
I2S0_LRCK_RX60MIPI_TX1/RX1_D2N110USB3_SSRXN160GPIO1_A211GPIO3_D2/
I2S0_LRCK_TX61MIPI_TX1/RX1_D2P111TYPEC0_U2VBUSDET161GPIO1_B0/
SPI1_TXD12GPIO3_D3/
I2S0_SDI062MIPI_TX1/RX1_D3N112ADC_IN1162GPIO1_B2/
SPI1_CSn013GPIO3_D4/
I2S0_SDI163MIPI_TX1/RX1_D3P113ADC_IN0163GPIO1_B1/
SPI1_CLK14GPIO3_D7/
I2S0_SDO064 ГБMIPI_RX0_D3N114USB3_DM164GPIO1_A7/
SPI1_RXD15GPIO3_D6/
I2S0_SDO165MIPI_RX0_D3P115USB3_DP165GPIO1_C2/
SPI3_CSn016GPIO3_D5/
I2S0_SDO266MIPI_RX0_D2N116HOST0_DM166GPIO1_C4/
I2C8_SDA17GPIO4_D467MIPI_RX0_D2P117HOST0_DP167GPIO1_D018ADC_IN268MIPI_RX0_CLKN118HOST1_DM168GPIO1_C619GPIO2_C4/
SDIO0_D0/
SPI5_RXD69MIPI_RX0_CLKP119HOST1_DP169GPIO2_B3/
SPI2_CLK/CIF_CLKO20GPIO2_C5/
SDIO0_D1/
SPI5_TXD70MIPI_RX0_D1N120VCC1V8_S3170GPIO2_B0/
I2C7_SCL/
CIF_VSYNC21GPIO2_C6/
SDIO0_D2/
SPI5_CLK71MIPI_RX0_D1P121POWER_KEY171GPIO2_A7/
I2C7_SDA/
CIF_D722GPIO2_C7/
SDIO0_D3/
SPI5_CSn072MIPI_RX0_D0N122GPIO2_D2172GPIO2_A6/
CIF_D623GPIO2_D0/
SDIO0_CMD73MIPI_RX0_D0P123GPIO0_A4173GPIO2_A5/
CIF_D524GPIO2_D1/
SDIO0_CLK74MIPI_TX0_D3N124GPIO0_B2174GPIO2_A4/
CIF_D425GPIO2_C3/
UART0_RTS75MIPI_TX0_D3P125GPIO0_B1175GPIO2_A3/
CIF_D326GPIO2_C1/
UART0_TXD76MIPI_TX0_D2N126GPIO0_A3176GPIO2_A2/
CIF_D227GPIO2_C2/
UART0_CTS77MIPI_TX0_D2P127GPIO4_B4/
SDMMC0_CLK177GPIO2_A1/
I2C2_SCL/
CIF_D128GPIO2_C0/
UART0_RXD78MIPI_TX0_CLKN128GPIO4_B3/
SDMMC0_D3178GPIO2_A0/
I2C2_SDA/
CIF_D029PMU_RESET79MIPI_TX0_CLKP129GPIO4_B2/
SDMMC0_D2179GPIO2_B4/
SPI2_CSn030GPIO4_D680MIPI_TX0_D1N130GPIO4_B1/
SDMMC0_D1180GPIO2_B1/
I2C6_SDA/
CIF_HREF31GPIO4_D181MIPI_TX0_D1P131GPIO4_B0/
SDMMC0_D0181GPIO2_B2/
I2C6_SCL/
CIF_CLKI32GPIO4_D382MIPI_TX0_D0N132GPIO4_B5/
SDMMC0_CMD182GND33GPIO4_C6/
PWM1_d83MIPI_TX0_D0P133GPIO0_A7/
SDMMC0_DET183GPIO3_B6/
MAC_RXCLK/
UART3_RX34PMIC_EXT_EN84GND134GPIO0_A1184GPIO3_B3/
MAC_MCLK/
I2C5_SCL35RTC_CLKO_WIFI85HDMI_TXCN135EDP_TX3P185GPIO3_B0/
MAC_MDC/
SPI0_CSn136Camera_RST_L86HDMI_TXCP136EDP_TX3N186GPIO3_A3/MAC_RXD3/
SPI4_CSn037VCC_RTC87HDMI_TX0N137EDP_TX2P187GPIO3_A2/
MAC_RXD2/
SPI4_CLK38GPIO4_C2/
PWM088HDMI_TX0P138EDP_TX2N188GPIO3_A7/
MAC_RXD1/
SPI0_CSn039GPIO2_D489HDMI_TX1N139EDP_TX1P189GPIO3_A6/
MAC_RXD0/
SPI0_CLK40GPIO4_D290HDMI_TX1P140EDP_TX1N190GPIO3_C0/
MAC_COL/
UART3_CTSn/
SPDIF_TX41GPIO4_D591HDMI
