DC 50 в 20A DPS5020 Постоянное Напряжение Ток понижающий Коммуникационный цифровой

DC 50 в 20A DPS5020 Постоянное Напряжение Ток понижающий Коммуникационный цифровой

Использование имеет трек записи экспресс-логистика транспортировки, быстрый и безопасный и conve-nient, отслеживать запрос веб-сайт:Www.17track.net/en//global.cainiao.com

Конечно, цена будет немного выше, но вы можете получить пятизвездочное обслуживание! Шоппинг более безопасен и удобен!

Обратите внимание перед отправкой:

1, есть 3 версии,Нет коммуникационная версия, Сообщение + USB версия, Связь + USB + BT (bluetooth).

2,ДляНет коммуникационная версия, Нет программы commnunication и оборудования для поддержки, не какие-либо функции связи, не могут быть обновлены.

3,Это файл для установки верхнего компьютера и программного обеспечения, вы можете скачать   //www.mediafire.com/folder/3iogirsx1s0vp/DPS_communication_upper_computer

4. DPS5020 проверка производительности: //www.youtube.com/watch?v=igY0s4drtlc&t=157s

5. Верхняя установка компьютера, подключение через USB и Bluetooth видео://www.youtube.com/watch?v=7BL6KmY4x-A&google_comment_id=z13qi1kinrzeu1sj104cj3syeyfgu33piys0k&google_view_type#gpluscomments

Очень важно:
1. Перед покупкой этого продукта, пожалуйста, загрузите верхнее компьютерное программное обеспечение и проверьте, если оно подходит для вашего компьютера, вы можете купить

2.Верхний компьютер поддерживает толькоWin7 и более поздних версий

Общая информация

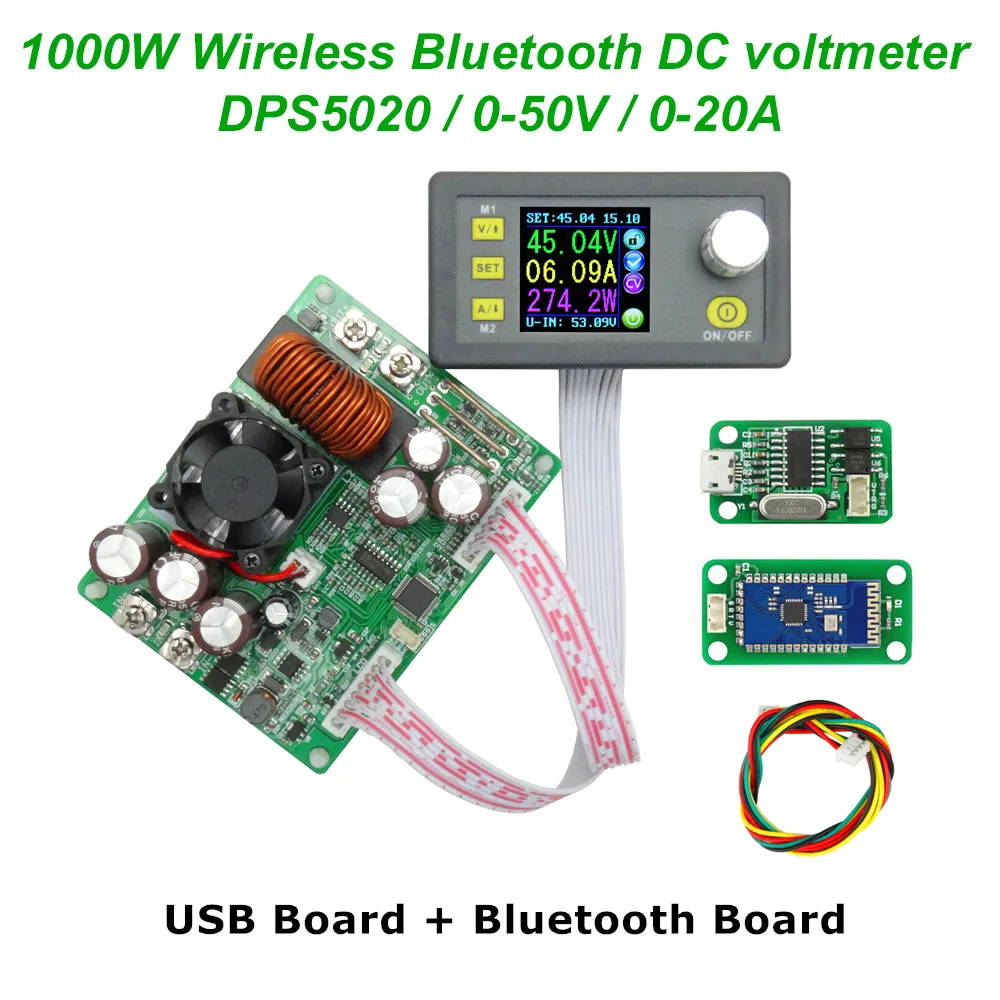

Модуль постоянного напряжения и постоянного тока, программируемый блок питания, включает в себя набор аналоговых интеграционных и цифровых функций управления. Диапазон регулируемого выходного напряжения0-50,00 в,Шаг 0,01 в. Регулируемый диапазон выходного тока0-20.00A,На каждом этапе изготовления обуви 0.01A. Этот модуль имеет функцию отключения питания и может хранить 10 групп предустановленное значение. И он также имеет функцию извлечения быстро двух групп сохраненных значений. По сравнению с традиционным аналоговым блоком питания, более удобно быстро извлекать требуемое напряжение или ток. ЖК-дисплей на модуле имеет функцию Цифровой вольтметр и амперметр. Вы можете просмотреть предустановленное напряжение, входное напряжение, выходное напряжение, предустановленный ток, выходной ток, выходную мощность и т. д. в области напоминания выходного состояния, вы можете видеть, что выход открывается или нет, состояние постоянного напряжения и постоянного тока, выход нормальный или нет, Ключ заблокирован или нет, и используемые в настоящее время группы данных. При настройке интерфейса данных можно регулировать значение перенапряжения, значение перегрузки по току, значение перегрузки, набор данных и яркость ЖК-дисплея. Этот модуль имеет много преимуществ, малый размер, расширенную функцию, хороший визуальный эффект, высокая работоспособность, высокая точность, используется независимо, вставляется в устройство и широко применяется.

Технические параметры

Диапазон входного напряжения: 6,00-60,00 в диапазон выходного напряжения: 0-50,00 в

Выход ток: 0-20.00A Выход мощность Диапазон: 0-1000 W

Вес изделия: около 222 г Размер модуля дисплея: 79*43*41 (мм) (Д * Ш * В)

Открытый размер: 71 мм * 39 мм размер модуля питания: 93*71*41 (мм) (Д * Ш * В)

Длина соединительной линии: 200 мм фиксированное расстояние в центре отверстия: 86 мм, 64 мм

Разрешение выходного напряжения: 0,01 в разрешение выходного тока: 0.01A

Точность выходного напряжения: ± (0.5% + 1 цифра) точность выходного тока: ± (0.5% + 2 цифры)

Примечание:

1,Когда вы получаете продукт в первый раз, пожалуйста, не используйте свои руки, чтобы касаться компонентов, потому что статическое электричество человека может повредить некоторые чипы.

2. Вы должны убедиться, что входное напряжение в 1,1 раз выше выходного напряжения. При больших современных условиях обратите внимание на устранение тепла.

3. В тех случаях, когда ток составляет более 10A или для измерения температуры является более 45 ° c, вентилятор начнет работать. В тех случаях, когда температура является более чем 65°c, модуль перестанет работать

4,    При использовании converter конвертера или трансформаторной катушки, пожалуйста, добавьте выпрямитель (выпрямительный мост) и фильтр (более 4700 мкФ фильтр конденсатора). Если входной источник питания нестабильен, добавьте LC, L более 47uH, C более 2200 мкФ.

Тесты видео от клиента отзывы YouTube:

Этот самый всесторонний анализ для DPS5015: http://lygte-info.dk/review/Power%20DPS5015%20UK.html

Мой канал YouTube: //www.youtube.com/channel/UCy73jJ5-ZqhPzT7wJ6KTIaw

DPS5015: тест пульсации: //www.youtube.com/watch?v=WpbkxL0p7u8&list=PLNcr2Rj_07PFN3rZPebHUgwKpb1nQWcIC&index=1

Демонтаж: //www.youtube.com/watch?v=-QSWB4H6QM8

DPS3012 Испытание силы + Чипы: //www.youtube.com/watch?v=q1wy0gzXgGo

DPS 5005 порвать видео://www.youtube.com/watch?v=BklUuj5-j10

Общая информация

IN +: вход положительный IN-: вход отрицательный:

Выход +: выход положительный: выход-: Выход Отрицательный

Примечание: Диапазон входного напряжения составляет 6-60 В постоянного тока и 60 в-это предельное напряжение; пожалуйста, оставьте комнату для использования. Иначе он будет гореть. Вход должен быть источником питания постоянного тока, а не переменным током 220 В, иначе он также будет гореть. Хотя этот модуль имеет обратную защиту подключения и защиту от короткого замыкания, вы можете muse в строгом соответствии с описанием подключения для подключения. При подключении питания к выходу модуль будет гореть.

Панель Описание

1-Напряжение установка/страница вверх, чтобы выбрать/ярлык экстракт M1 группы данных

2-значение настройки/извлечения данных указанной группы данных/значения хранения в указанную группу данных

3-текущая Настройка/страница вниз, чтобы выбрать/ярлык извлечения M2 группы данных

4-1,44 дюймовый цветной ЖК-экран

5-кодирования потенциометр/данные регулировка/Блокировка всех кнопок

6-открыть или закрыть выход

Дисплей Описание интерфейса

7-предустановленное значение выходного напряжения

8-фактическое значение выходного напряжения

9-фактическое значение выходного тока

10-фактическое значение выходной мощности

11-фактическое значение входного напряжения

12-предустановленное значение выходного тока

13-ключ блокировки или разблокировки подсказки

14-Выход нормальный или не подскажу

15-постоянное напряжение и Постоянное Текущее состояние подсказки

16-подсказка набора данных

17-открыть или закрыть выходные данные

18-Предустановленная выходное напряжение

19-предустановленный выходной ток

20-Предустановленная защитное устройство от перенапряжения

21-Предустановленная Перегрузка по току

22-Предустановленная перегрузки

23-Предустановленная яркость экрана

24-Предустановленная набора данных

25-фактическое значение выходного напряжения и выходного тока

Инструкции по эксплуатации

При подключении источника питания экран сначала показывает окно Добро пожаловать, а затем входит в основной интерфейс. На основном интерфейсе значение выходного набора напряжения и значение выходного набора тока находится на верхней части экрана. Большое значение текста слева-это текущее реальное выходное напряжение, настоящий выходной ток и реальная выходная мощность тока. Входное напряжение находится на нижней части экрана. Есть некоторые значки состояния запуска справа от экрана, значок блокировки ключа, значок ненормального выходного состояния, значок постоянного напряжения и постоянного тока, значок набора данных и значок открытия или закрытия выходного сигнала.

Установите выходное напряжение и выходной ток на основном интерфейсе.

Нажмите клавишу V/& uarr; в ближайшее время, вы можете войти в состояние настройки напряжения. Затем нажмите потенциометр кодирования, а затем введите для регулировки числового значения. Нажмите потенциометр кодирования, чтобы войти в состояние регулировки числового значения, которое вы хотите настроить. Поверните потенциометр кодирования для регулировки числового значения. Поверните по часовой стрелке, чтобы увеличить числовое значение; Поверните против часовой стрелки, чтобы уменьшить числовое значение. Если вы хотите избежать регулировки числового значения, нажмите в ближайшее время V/& uarr;. В то же время заданное значение будет храниться. Или вы не можете ничего сделать за одну минуту, статус будет автоматически сохранен и заданный будет сохранен. Вы можете нажать A/↓, чтобы установить выходной ток таким же образом.

Установите данные на интерфейсе настройки данных

На основном интерфейсе вы можете нажать клавишу SET в ближайшее время, чтобы войти в интерфейс настройки данных. На интерфейсе настройки данных нажмите в ближайшее время V/& uarr; или A/↓, чтобы перейти на страницу вверх или вниз, чтобы U-SET или I-SET, затем установите выходное напряжение и выходной ток таким же образом, как и в основном интерфейсе.

Установите значение защиты.

Страница вверх или вниз до S-OVP, S-OCP или S-OPP место, чтобы установить значение перенапряжения, перегрузки по току и превышения мощности соответственно; когда значение до значения настройки, выход будет закрыт. И затем нажмите в ближайшее время потенциометр кодирования, чтобы войти в состояние регулировки числового значения, которое вы хотите настроить. Поверните потенциометр кодирования для регулировки числового значения. Если вы хотите завершить настройку числового значения, нажмите кнопку в ближайшее время.

   Регулировка яркости экрана.

Перейдите на страницу вверх или вниз, чтобы B-LED, а затем нажмите в ближайшее время потенциометр кодирования, чтобы войти в состояние регулировки яркости экрана. Поверните потенциометр кодирования для регулировки нужного вам числового значения. Если вы хотите завершить настройку числового значения, нажмите кнопку в ближайшее время. Есть шесть уровней яркости ЖК-экрана, 0-5 уровня. Ранг 0-самый темный; 5-самый яркий. Вы можете выбрать то, что вам нравится.

  Настройка данных и хранение указанной группы данных.

Перейдите на страницу вверх или вниз, чтобы M-PRE, а затем нажмите в ближайшее время потенциометр кодирования, чтобы войти в статус выбора групп данных. Поверните потенциометр кодирования, чтобы выбрать группу данных, которую вам нужно просмотреть. Затем будет отображена нужная вам группа данных. Затем нажмите потенциометр кодирования, чтобы войти в состояние изменения выходного состояния. Включите или выключите потенциометр кодирования. При выборе ON группа данных извлекается, а статус вывода остается таким же. При выборе выключения группа данных извлекается и выход закрыт. Если вы хотите выйти из выбора набора данных, нажмите кнопку в ближайшее время. Затем нажмите в ближайшее время V/& uarr; или A/↓, чтобы перейти на страницу вверх или вниз в другое место, чтобы настроить необходимые данные. После настройки данных удерживайте нажатие клавиши SET более 2 с, все данные, которые вы устанавливаете, автоматически сохраняются в указанной группы данных. В то же время вы можете увидеть номер группы справа от экрана. Наконец, вы можете нажать в ближайшее время установить ключ обратно к основному интерфейсу.

Установка по умолчанию загрузки открыть или закрыть выход

Перейдите на страницу вверх или вниз, чтобы S-INI, а затем нажмите в ближайшее время потенциометр кодирования, чтобы войти в статус настройки. Установите, по умолчанию Откройте загрузку; Установите, по умолчанию закройте загрузку.

Функция описание.

   Откройте или закройте выход.

Вы можете нажать кнопку включения/выключения, чтобы открыть или закрыть выход на любом интерфейсе.

   Блокируйте кнопку, чтобы избежать неправильной работы.

На любом интерфейсе вы можете удерживать нажатие потенциометра кодирования более 2 s, все кнопки заблокированы. Вы можете увидеть значок блокировки ключа справа от экрана. Если вы хотите разблокировать все кнопки, удерживайте нажатие потенциометра кодирования более 2 s, все кнопки разблокированы. Значок разблокировки ключа будет отображаться справа от экрана.

  M0-M9 10 групп данных

M0-группа данных по умолчанию. Когда вы извлекаете нужную Вам группу данных, эта группа данных будет покрывать M0 группы данных и автоматически храниться в M0 группы данных.

   Экстракт ярлык для хранения данных Группы M1 или M2.

По основному интерфейсу, продолжайте нажимать V/& uarr; или A/↓ вес товара превышает 2 s, вы можете извлечь ярлык для хранения данных Группы M1 или M2 быстро. В то же время соответствующий номер группы данных будет отображаться справа от экрана.

  Извлеките указанную группу данных.

На основном интерфейсе удерживайте нажатие кнопки SET более 2 с, порядковый номер группы данных будет отображаться справа от экрана, вы можете повернуть потенциометр кодирования для выбора группы данных, которая вам нужна. И затем нажмите в ближайшее время клавишу SET, вы можете извлекать нужную Вам группу данных.
