Одиночная катушка магнитное удерживающее реле CRST14F LR 12V2 группа преобразования

Одиночная катушка магнитное удерживающее реле CRST14F LR 12V2 группа преобразования

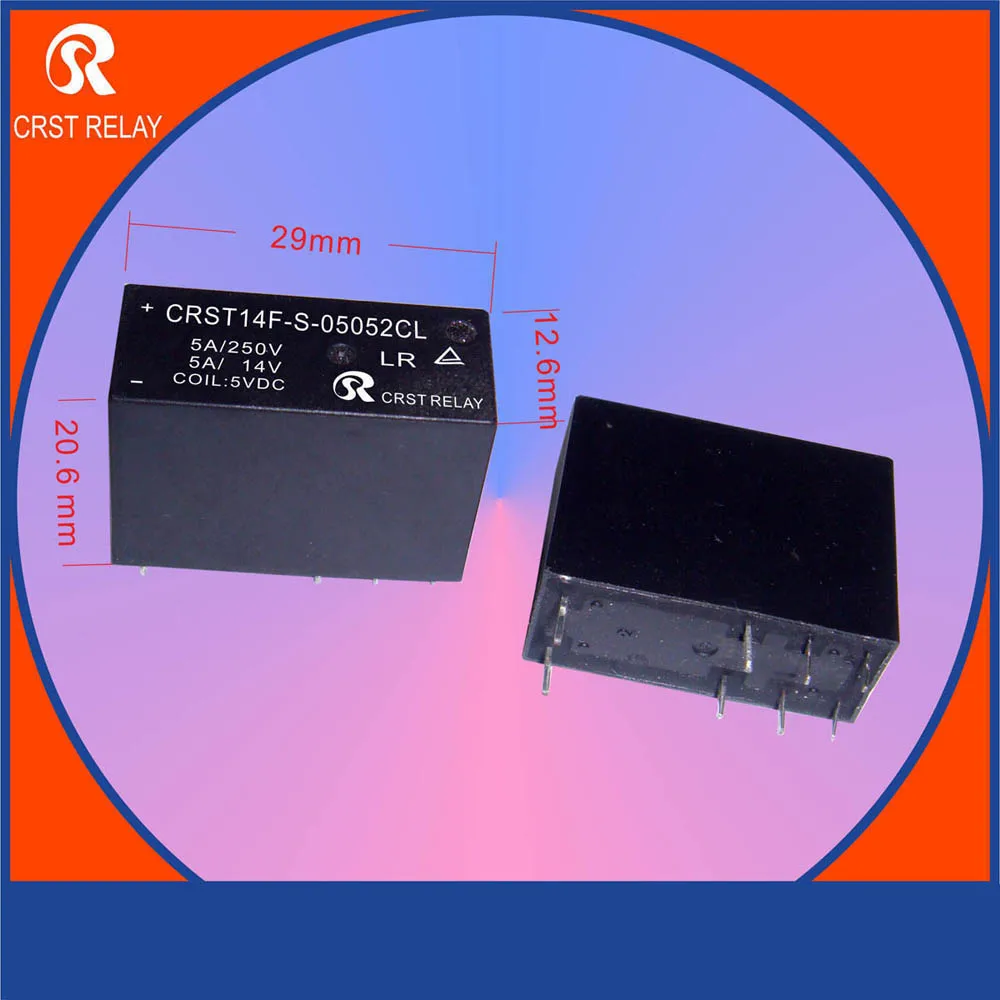

CRST14F-LR Размер(Размеры): 29x12.6x20.6 мм

ХарактеристикаОсобенности

1,Малый объем,Высокая плотностьПКУстановка пластиныТонкий тип и небольшой занимающий район может предложить технологию высокой плотности PCB.

2,Высокая термостойкость и различные химические решения, используемые в пластиковых материалах. Использование подходящих пластиковых материалов для применения при высокой температуре и в различных химических растворах.

3,Возможность переключения тока10 ~ 20А. Релейная крышка переключения мощности от 10А до 20А.

4,Возможность переключения двух групп времени преобразования5А. Возможность переключения на 5А с 2 контактными формами передачи.

Информация о заказеИнформация о заказе

CRST 14F-LR-1С-S--12 10

1 2 3 4 5 6

1,МодельНомер детали: CRST14F

2,LRМагнитное удерживающее релеРеле блокировки

3,Контактная формаКонтакты: 1A:1A;2A:2A;1C:1C;2C:2C

4,Форма упаковки: S:Испытательная вода;Ничего:ПылезащитныйКорпус: S: Герметичный тип; Нет: Пылезащитная крышка

5,Номинальное напряжение катушкиНоминальное напряжение катушки (В): постоянный ток: 3,5,9,12,24,48

6,Контактный токТок контакта: 05:5A;08:8A;10:10A;16:16A

Контактные данныеКонтактные данные

Контактная формаКонтактное устройство

1A(1 ч)(SPST NO);2A(DPST NO);1C(1Z)(SPDT);2C(2Z)(DPDT)

Контактный материалКонтактный материал

AgCdO, AgSnO2

Контактная нагрузка(Сопротивление) Номинальная мощность (резистивный)

Контактное устройство

1А, 1С

1А, 1С

2А, 2C

СопротивлениеРезистивный

20А 250В переменного тока

16A/250VAC;30VDC

10А/250В переменного тока; 30В постоянного тока

5А/250В переменного тока; 30В постоянного тока

ВосприятиеИндуктивный

8а/250ва; 30В постоянного тока

5А/250В переменного тока; 30В постоянного тока

2A/250VAC,3A/30VDC

Максимальная мощность переключенияМакс. Мощность переключения

5000VA

Максимальное переключающее напряжениеМакс. Переключение напряжения

300VDC 440VACМаксимальный ток переключенияМакс. Ток переключения: 20A

Контактное сопротивление или падение давленияКонтактное сопротивление или падение напряжения

≤100 мΩ (1А/24В постоянного тока)

ЖизньСрок эксплуатации

ЭлектрическиеЭлектрические

104

МеханикаМеханический

106

Параметры катушкиПараметр катушки

Напряжение катушки

Напряжение катушки (В постоянного тока)

НоминальнаяНоминальная

Набор/Сброс напряжения

Сброс напряжения

(VDC)

Ширина импульса

Импульсная ширина

(Ms)

Сопротивление двойной петлиΩ ± 10%
Сопротивление двойной катушки

Сопротивление одной катушкиΩ ± 10%

Сопротивление одной катушки

Двойная катушка 1

Двойная катушка 2

3.

≤2,40

≥50

12,5

10,6

12,5

5

≤4,00

≥50

35

29,5

35

6

≤4,80

≥50

50

42

50

12

≤9,60

≥50

200

169

360

24

≤19,2

≥50

800

678

800

Номинальная мощность катушки

Номинальная потребляемая мощность катушки (Вт)

Одиночная катушкаОдиночная катушка 720 мВт

Двойная петляДвойная катушка1 Катушка:720 мВт 2 катушки:850 МВт

Повышение температуры катушкиПовышение температуры

26 °C (47 °F)Номинальное напряжение катушки

Максимальная температураМакс. Температура

130 °C (266 °F)

Технические характеристикиУсловия эксплуатации

Сопротивление изоляцииСопротивление изоляции

Меньше всего100 мMin мин (при 500VDC)

Диэлектрическая прочностьДиэлектрическая прочность

Разъединитель контактаМежду контактами

Контакт и катушкаМежду контактами и катушкой

50Hz1200VAC

50 Гц 5000VAC

УдаропрочностьУдаропрочность

100 м/с211 мс

Анти-вибрацияСопротивление вибрации

10 ~ 55 ГцДвойная амплитудаДвойная амплитуда 1,5 мм

Предел прочности на растяжениеПрочность клемм

10N

СвариваемостьРастворимость
