Характеристики
CNC 3/4/5/6 Axis USB Mach3 Breakout Board Motion Control Card 125 кГц вход 12 32 В DC 16 портов фотоэлектрический
Описание товара

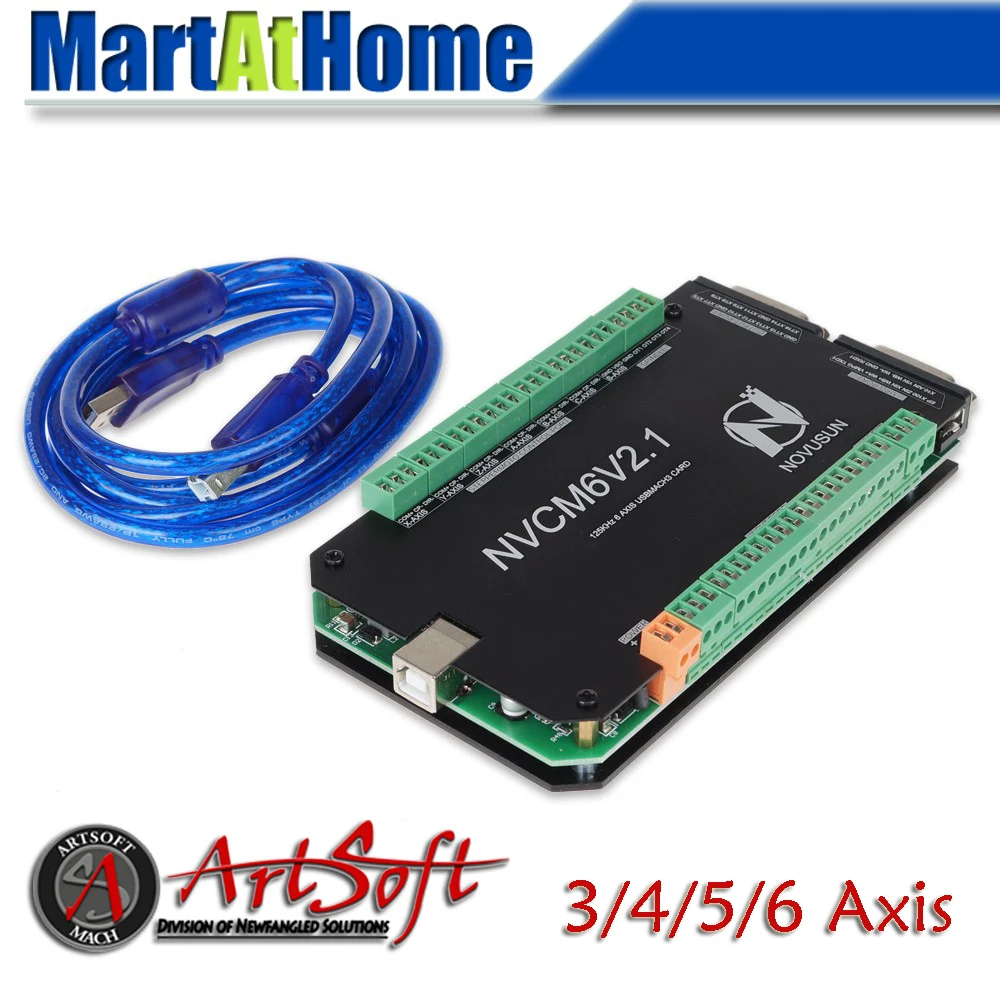

Посылка включает в себя:
1 х USB карта управления движением
USB кабель (1 шт.);
1 x CD (инструкции, подключаемый)
Особенности:
Может работать с программным обеспечением Mach3; Поддержка подключения к компьютеру через usb-порт; 16-канальный видеорегистратор фотоэлектрический изолированные входной интерфейс; 16 портов фотоэлектрический изолированный выходной интерфейс; 1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на PWM выход); Может поддерживать 6 с одноосным шаговым систем максимальный, 125 кГц импульсный выход для каждой оси; Рычаг управления движением чип Основное устройство 12V-36VDC вход питания; Ток должен ВЫШЕ 1А;
Внешний вид:

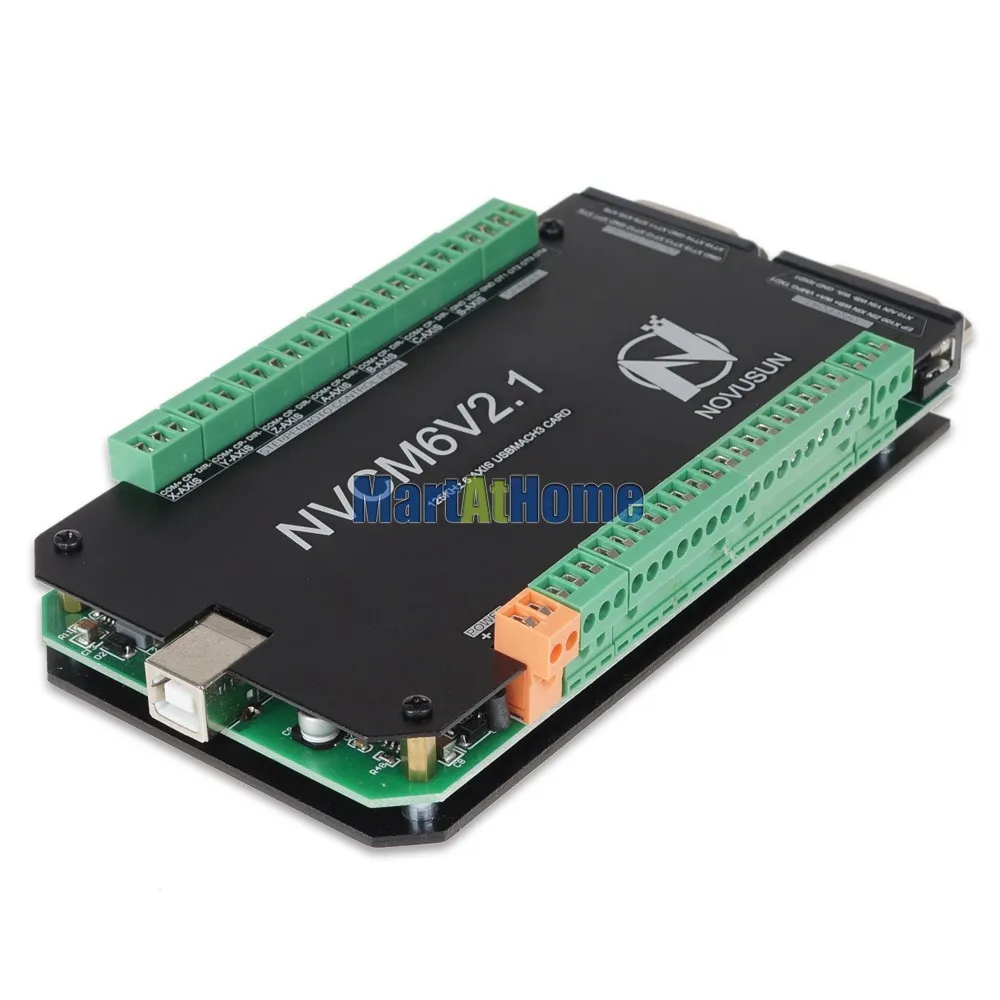

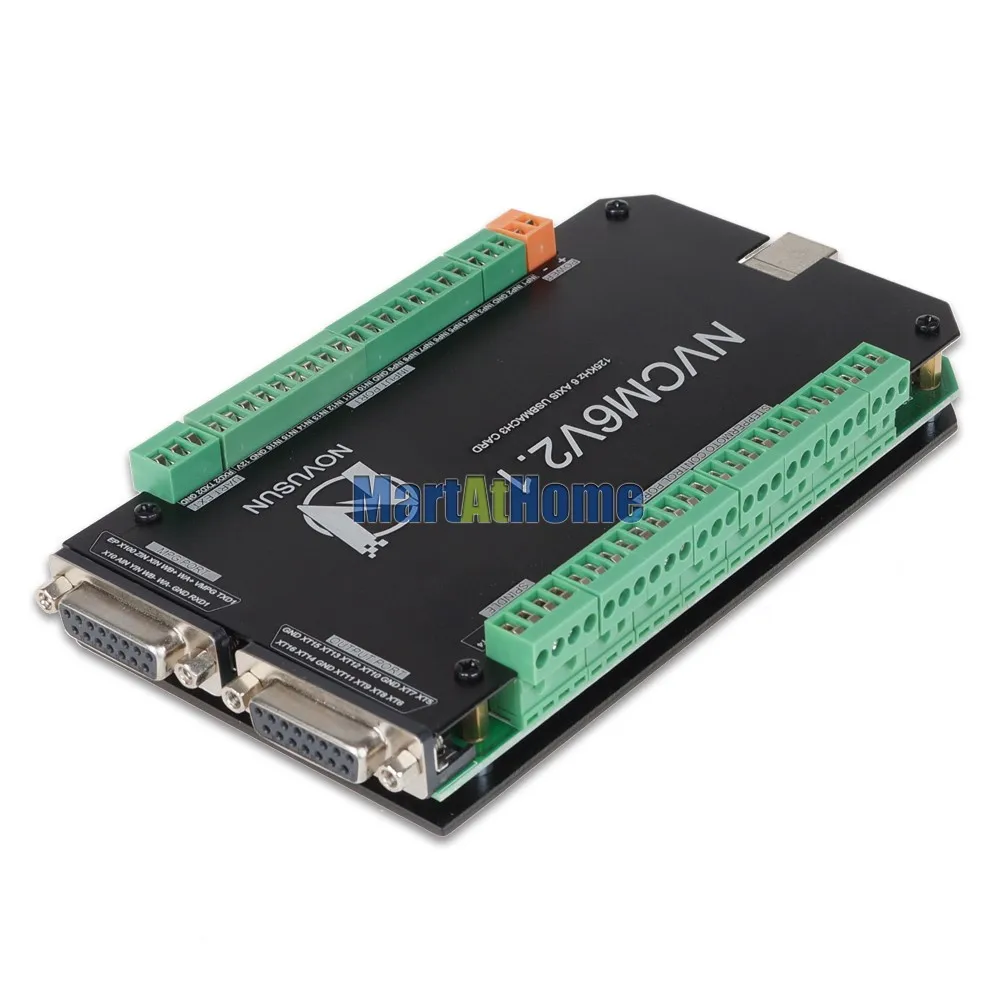

NVCM контроллер движения с герметичной открытой структурой, есть 4 шт. отверстия для установки в нижней части. Мы можем зафиксировать 2 шт отверстия диаметром 3 мм в шкафу, и установить контроллер в шкаф. Внешний вид контроллера соответствует рис. 1-1 и рис. 1-2:
Общий размер продукции составляет 150 мм * 84 мм * 20 мм;
Размер нижней установки составляет 125,5 мм * 71,5 мм.
Figure1
Figure2
Определение и метод подключения:
Figure3

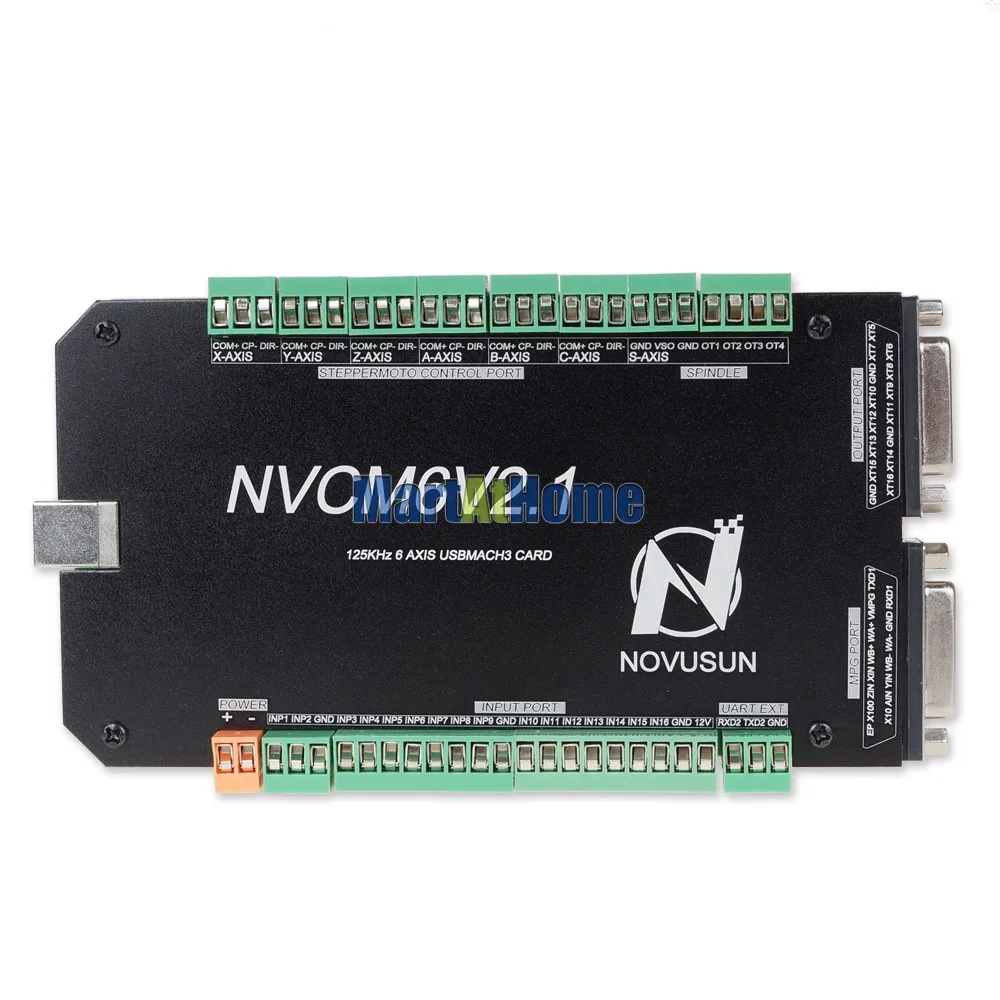

Подключение контроллера включает интерфейс питания, интерфейс подключения USB, шаговый/сервопривод выходной интерфейс управления, интерфейс вывода управления шпинделем, Estop и ограниченный переключатель и интерфейс ввода настройки инструмента и так далее. В настоящее время мы описание их в деталях, как показано ниже.
USB порт

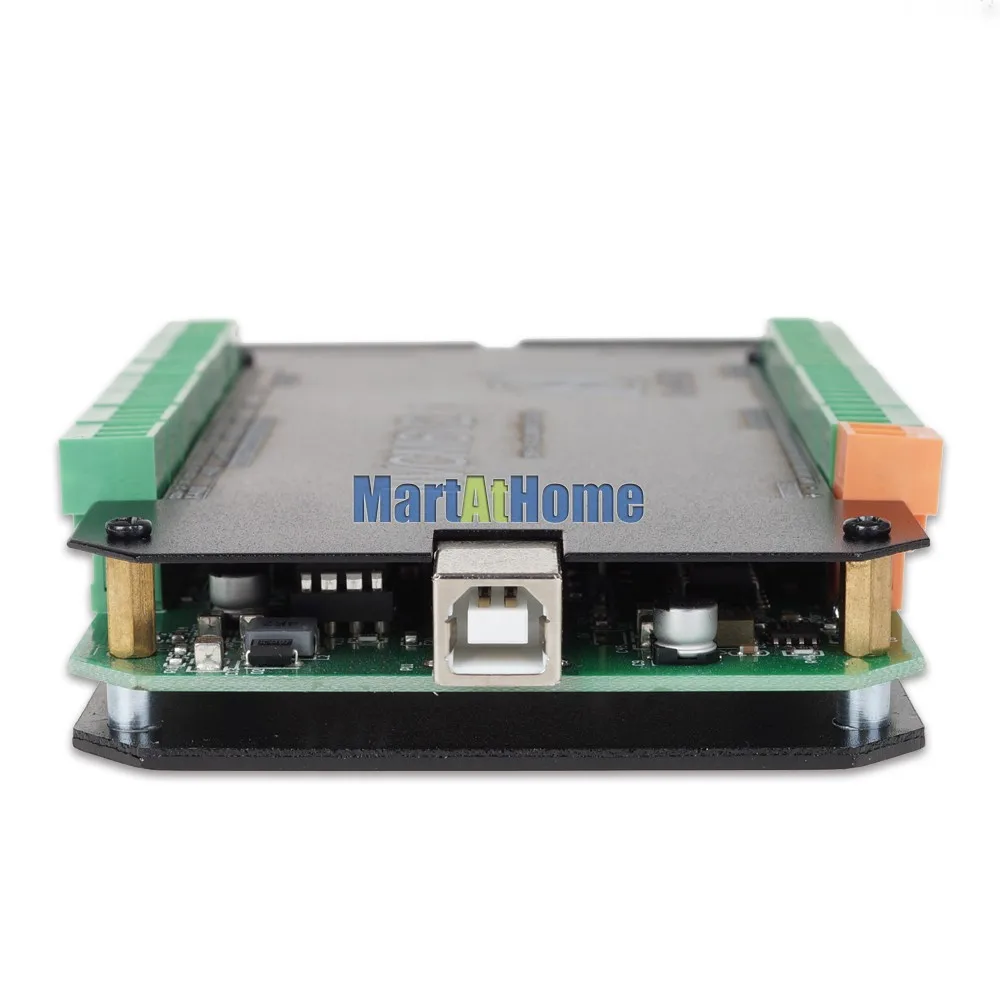

Как Figure3 выше показали, надпись на упаковке НЕТ. 1 опасная позиция USB-порт. Mach3 подключается к этой плате через порт USB.
Основные Потребляемая мощность
Как показано в рис. 3, No.1 клеммный блок является основным входным интерфейсом питания, нужен вход 12-40 В/выше 20 Вт. Есть шелковая печать «+» и «-», см. Рисунок выше, левая клемма «+» и правая клемма «-».
Ограничительный/домашний/Estop/входной порт зонда
Как показано на рис. 3, помеченное № 3 положение является входным портом. Они являются оптическим изолированным входным интерфейсом. Шелк принт INP1 INP2 GND INP3 INP4 INP5 INP6 INP7 INP8 INP9 GND
IN10 IN11 IN12 IN13 IN14 IN15 IN16 GND 12V на плате подключается к PIN1-16 в mach3.
Внутренняя структура показана как цифра 4. 2 линии Бесконтактный переключатель/Обычный переключатель/рисунок см. Как рис. 5.
Figure4
Figure5
3 линии датчик приближения соединение Figure6, коричневый кабель для приближения подключения, украшенное мозаикой из драгоценных камней, 12V, черный кабель подключения канала, синий кабель для подключения к GND1. Только поддержка NPN 3 линий Бесконтактный переключатель.
Figure6
Последовательный интерфейс расширения
Как Figure3 показали, надпись на упаковке нет. 4 позиции последовательный интерфейс расширения. Мы можем расширить некоторые другие оборудования от этого интерфейса. Определение порта-RXD, TXD, GND слева направо.
Портом MPG
Как показано в рис. 3, помеченный No.5 интерфейс положения является портом MPG. Заказ ПИН-кода показан как цифра 3. Определение ПИН-кода показано как цифра 7.
Figure7
Универсальный интерфейс вывода 2

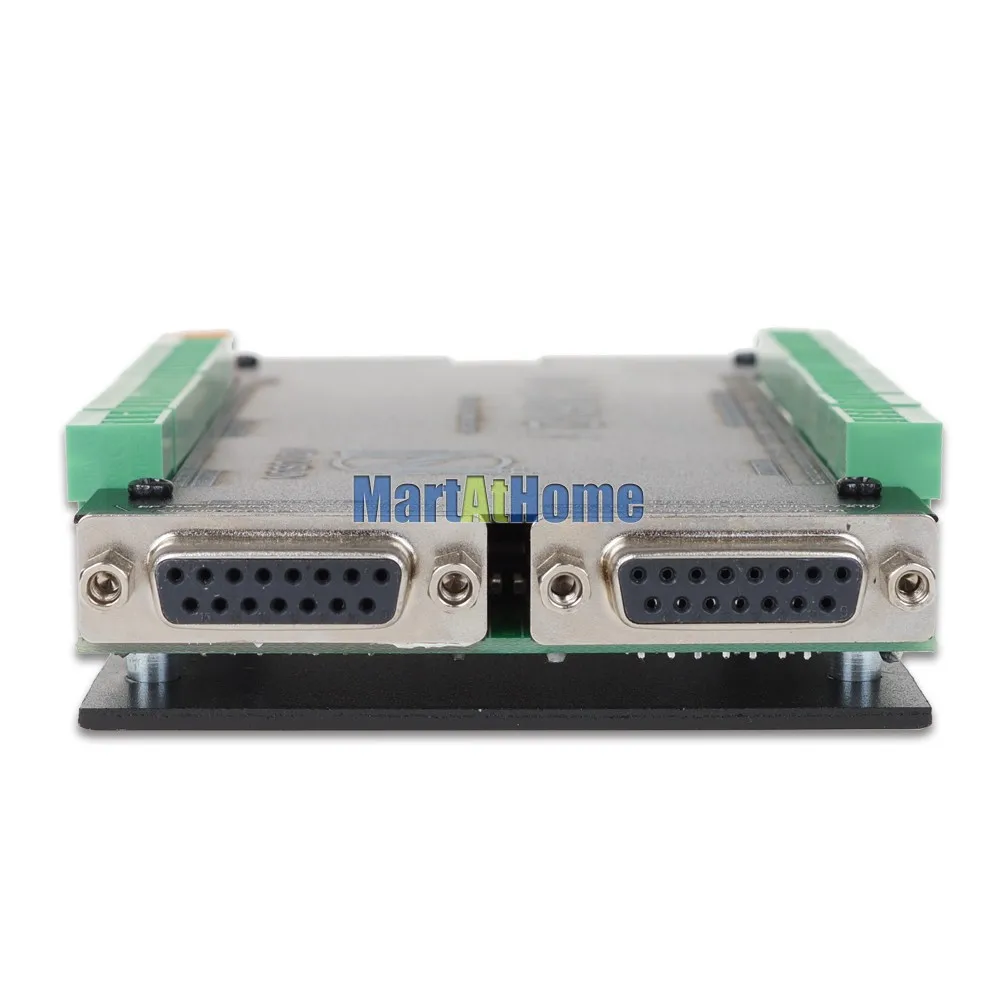

Как показано на рис. 3, помеченный номер 6 является универсальным выходным интерфейсом 2. Этот тип порта DB15. OUT5-OUT16 фиксируется на этом порту. Внутренняя структура показана как цифра 8. Определение показано, как figure9
Figure8
Figure9
Выход управления шпинделем/универсальный выходной интерфейс 1
Мы определили интерфейс слева: GND1 (Выход GND), VSO (0-10 В Регулируемая скорость выхода), OT1, OT2, OT3, OT4.
Возьмите инвертор Nowforeuer в качестве примера. Выход управления шпинделем и Инверторное соединение показало как цифра 10. Если ACM и DCM закрыты, нужно только подключить один порт.
Figure10
VSO реальное выходное напряжение = 10V * s шпинделя настройка скорости/Макс скорость вращения шпинделя. Например, если максимальная скорость вращения шпинделя в режиме реального времени 24000, текущая скорость вращения шпинделя в режиме реального времени S = 18000, таким образом, VSO выходное напряжение = 10*18000/24000 = 7,5 V.
Макс. Скорость вращения шпинделя, как показано в рис. 5, откройте его из шкива из меню config. Текущая скорость вращения шпинделя может быть установлена с помощью инструкции S или модуля скорости настройки шпинделя Mach 3
Figure11
Шаговый двигатель порт
Как Figure3 показать помеченные нет. 8-6 с одноосным шаговым двигателем контроллера порт. Они X/Y/Z/A/B/C (слева направо). Каждая ось pin-код определяется как COM +/CP/железо добывающей промышленности Дир-слева направо.
