ENGMATE EMA244-6728S8 Nema 24 ЧПУ Шаговый Мотор 8 Проводов Одновальный | Обустройство дома

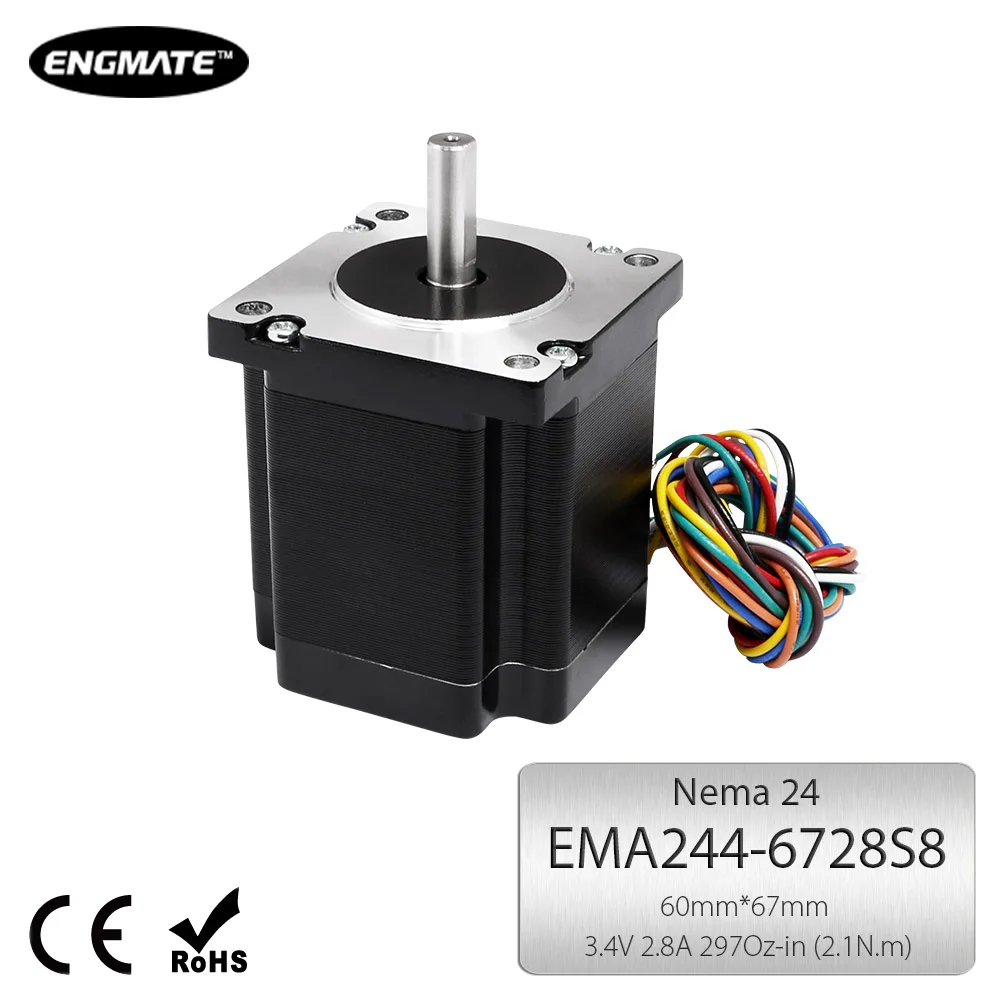

ENGMATE ЧПУ Nema 24 Гибридный Шаговый Двигатель EMA244-6728S8
297Oz-in (2.1N.m) Этот ENGMATE Nema 24 Шаговый Двигатель работает с микрошаговым драйвером, который может поддержать 2.8A ток. Из-за низкой вибрации и низкого шума, этот двигатель может использовать широко в офисной/домашней автоматизации, медицинском оборудовании, текстильном оборудовании, роботе и т. д. Особенности • Высокий крутящий момент, более гладкое движение • Высокая эффективность, энергосбережение, низкий уровень шума и низкая вибрация • Высокий пусковой момент, низкий пусковой ток и надежная производительность • Простые 8 провода обеспечивают более легкое подключение, установку и обслуживание Размеры & Схема Подключения (единица: мм) Подключение для 8-Проводов Двигатели Они предлагают высокую степень гибкости дизайнеру системы, поскольку они могут быть подключены последовательно или параллельно для приложений широкого диапазона. • Конфигурация Серийного Двигателя он имеет наибольшую индуктивность, производительность начнет ухудшаться с большей скоростью. Кроме того, двигатели должны работать только на 70% от их номинального тока, чтобы предотвратить перегрев. Таким образом, он обычно используется в приложениях, где требуется более высокий крутящий момент при более низких скоростях. • Параллельная Конфигурация Двигателя имеет низкую индуктивность, при более высоких скоростях, будет более высокий крутящий момент. Умножьте номинальный ток на одну фазу (или униполярный) на 1.96 или биполярный ток на 1.4 для определения максимального выходного тока. Таким образом, он обычно используется в приложениях, где более стабильный, но требуется более низкий крутящий момент при более низких скоростях. Приложения Гравировальный станок, маркировочный станок, режущий станок, станок лазерного набора, графопостроитель, ЧПУ станок и так далее. Nema 24 СЕРИИ Технические Спецификации для доступных шаговых двигателей, просто купите на основе ваших требований. Модель NO. Угол Шага (°) Наминальное Напряжение (V) Номинальный Ток (A) Сопротивление Фаз (Ω) Фазовая Индуктивность (mH) Удерживающий Момент (N.m/oz-in) Инерция Ротора (g.cm²) Длина Двигателя (мм/in.) Размер Рамки Провод Номер Ось Вес Двигателя (кг) EMA242-4530S4 1.8 2.4 3 0.8 1.6 0.93/132 200 45/1.77 60/2.36 4 Single 0.55 EMA242-6740S4 1.8 2.2 4 0.55 1.8 1.96/278 590 67/2.64 60/2.36 4 Single 1 EMA244-6728S8 1.8 3.4 2.8 1.2 4 2.1/297 590 67/2.64 60/2.36 8 Single 1 EMA242-8840S4 1.8 3.2 4 0.8 3.5 2.94/417 860 88/3.46 60/2.36 4 Single 1.4 EMA244-8828S8 1.8 4.5 2.8 1.6 7 3/425 860 88/3.46 60/2.36 8 Single 1.4 EMA242-10035S4 1.8 3.2 3.5 0.9 3.8 3.14/444 1200 100/3.94 60/2.36 4 Single 1.6 Двухосные шаговые двигатели тоже являются доступными, свяжитесь с нами для извещения цены и расчетного времени доставки. Технический параметр для Гибридного Шагового Двигателя Тип Двигателя 4-Фазы Тип Подключения Двигателя Летающие Провода Тип Соединения Двухполюсный Точность Угла Шага ±5% Точность Сопротивления ±10% Точность Индуктивности ±20% Повышение Температуры 80°C Макс Температура Окружающей Среды -20°C～+50°C (-4~122°F) Сопротивление Изоляции 100MΩMинимум.500VDC Диэлектрическая Прочность 500VAC для одной минуты Диаметральный Зазор 0.02Mаксимум.(450g-load) Осевой Зазор 0.08Maксимум.(450g-load) Максимум. Радиальная Сила 75N（20mm от фланец) Максимум. Осевая Сила 15N
