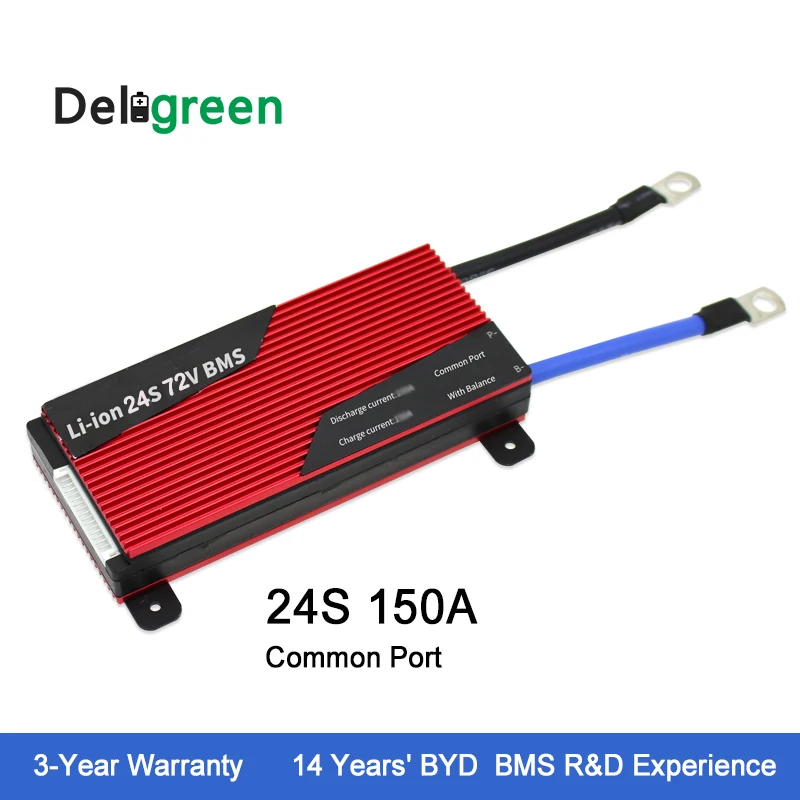

Модель: DG24S150A (3,2 В Номинальная LiFePO4 не для 3,7 в Номинальная литий-ионная батарея)

Постоянный ток разряда: 150A

Пиковый ток разряда: 530A

Провод зарядки и провод разряда разделяют один и тот же.

Мы можем настроить любую печатную плату от 2 S до 24 S литиевых батарей с разным током.

1. Обзор

Печатная плата DG24S150A используется для аккумуляторной батареи 24 серии 72 В.

Мы можем конструировать его для различных батарей лития как LiFepo4, LiMn2O4, и Li-polymer etc.

Основные функции: защита от заряда, защита от разрядки, защита от тока, защита от короткого замыкания, защита от температуры и т. д.

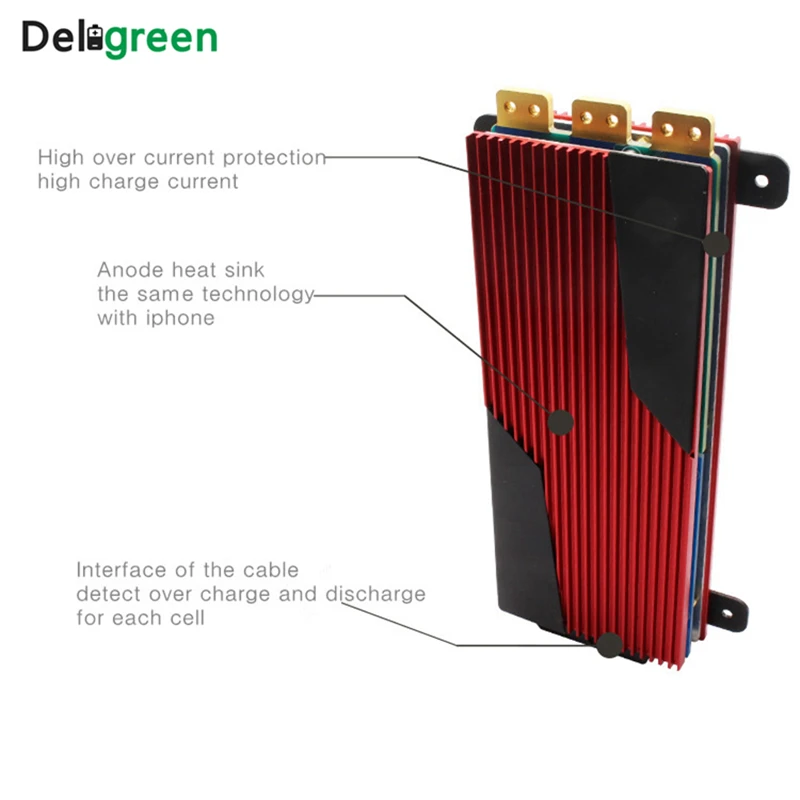

2. Преимущество

Use высокое качество (A-level) защитный интегральная схема IC, от решения Seiko Японии.

Сильная способность нагрузки, постоянный ток разряда 150A, использование высокого напряжения, низкое внутреннее

Сопротивление питания Mosfet. Теплоотвод значительно поможет охладить.

IC сам по себе имеет функцию балансировки мощности. Схема проста и надежна.

Типичное Обнаружение напряжения для каждой ячейки. Таким образом, каждый аккумулятор будет предотвращен при зарядке или разрядке. Защита от тока и короткого замыкания

Функция очень надежная. Долгое время короткого замыкания нагрузки не влияет на печатную плату и батарею. Защита от температуры во время зарядки и разрядки.

◆ Очень низкое потребление энергии. Расход всего устройства меньше 50uA.

Pcb использует высокую антикоррозию, высокую водостойкость, высокое сопротивление ESD conformal покрытие

3. Технические параметры

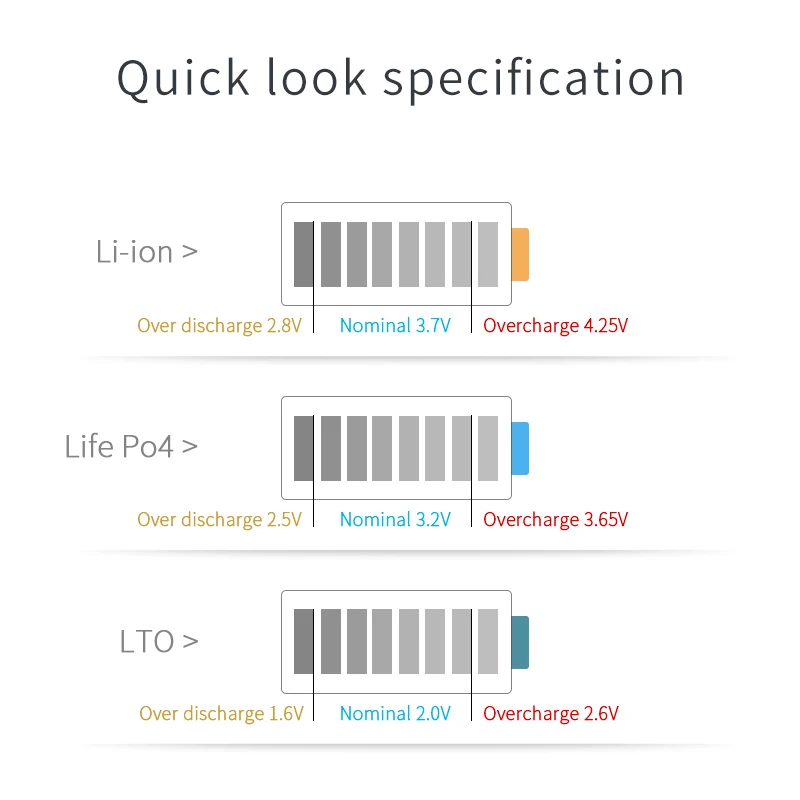

(Ниже приведен пример для НОМИНАЛЬНОЙ батареи LiFePo4 3,2 В.

Содержание

Spec

Блок

Примечания

Разряда

Постоянный ток разряда

150

A

Пиковый ток разряда

530

A

Зарядки

Напряжение заряда

V

Ток заряда

150 (макс.)

A

Защита от заряда

Выше заряд вольт

3,6 ± 05

V

Защита от перегрузки

0,5

S

Над обязанностью volt релиза

3,6 ± 05

V

Мощность балансировки

Мощность баланс вольт

3,6

V

Баланс выпуска вольт

3,6

V

Баланс ток

35

MA

Течение Разрядки

Над разряда обнаружить вольт

2,5 ± 05

V

Над разряда обнаружить задержки

0,5

S

Над разряда volt релиза

3,0 ± 05

V

Защита от превышения тока

По току обнаружить вольт

МВ

По току обнаружить задержки

9

MS

Защита от превышения тока

530

A

По току защитить релиз

Отключения нагрузки

Защита от короткого замыкания

Защита от короткого замыкания

Внешний короткое замыкание нагрузки

Короткое замыкание обнаружить задержки

250

Нам

Короткое замыкание обнаружить выпуска

Отключения нагрузки

Температура

Защита

Темп защита

Ни один

℃

Может на заказ

Сопротивление

Основной цепи резистор

≤

МОм

Self-

Потребление

Рабочий ток

≤ 40

МкА

Сонный ток (при разрядке аккумулятора)

≤ 20

МкА

Рабочая температура

Температурный диапазон

-30/+ 80

℃

Deligreen 24 S 150A 72 V PCM/PCB/BMS

1. Подробная информация

2. код Структура

3. Инструкция проводки

4. комплектация

5. Фабрика Обзор

1 какой ток PCB я должен выбрать?

Возьмите 13 S 48 в пакет в качестве примера: какой PCB вы должны выбрать зависит от мощности вашего двигателя или текущего ограничения вашего контроллера. Ниже 350 Вт, вы можете выбрать 16A. Ниже 500 Вт, вы можете выбрать 18А, ниже 800 Вт, вы можете выбрать 35А, ниже 1 кВт, вы можете выбрать 60А. Выше 1200 Вт, то же самое. Если вы не уверены, пожалуйста, свяжитесь с нами.

2 можно ли использовать ПХД большего размера?

Предположим, что вам нужно 60A PCB, но вы выбрали 80A, то есть OK.80A позволяет более высокий ток. ничего плохого, но немного более высокая цена. Но если вы выбираете 50A, извините, что он слишком маленький. Таким образом, вы можете выбрать более высокие спецификации, но не можете выбрать более низкую, чем это должно было быть.

3 какое зарядное устройство мне выбрать?

Литиевая батарея должна заряжаться литиевым зарядным устройством. Вы не можете зарядить его свинцово-кислотным зарядным устройством. Свинцово-Кислотное зарядное устройство может повредить трубу MOS PCB.

4 Если у меня есть печатная плата, мне нужны балансировщики?

Да, если вы можете добавить балансировщиков QNBBM, это было бы идеально. основная функция PCB-предотвратить перезарядку или перезарядку аккумуляторов, перегрев и т. д. все PCB/BMS в мировом балансе не является удовлетворительным. С добавленными балансирами срок службы батарей будет длиннее и емкость будет полностью использована.

5 как судить, сломана ли моя печатная плата или нет?

Если вы хотите определить, нормально или нет PCB, пожалуйста, используйте мультиметр и посмотрите, близко ли Напряжение каждой ячейки друг к другу или нет. когда разница в напряжении составляет 1 в, аккумулятор будет иметь такую работу: расстояние вождения короткое, отрезано при запуске, Время зарядки очень короткое. в такой ситуации некоторый аккумулятор неисправен. Когда PCB сломан, аккумулятор не может быть разряжен, когда вы измерили вольт батареи является нормальным.
