Регулируемый цифровой тип клавиатуры программируемый источник питания

Регулируемый цифровой тип клавиатуры программируемый источник питания

Обзор:

DPS серия Цифровой вход DC Регулируемый источник питания предназначен для лаборатории, школы и дизайна производственной линии и использования электронного ремонта. Высокая стабильность напряжения, небольшой коэффициент пульсации, защита от короткого замыкания и идеальная защита от перегрузки по току, выход от короткого замыкания не боится любой формы. Поскольку значение напряжения является цифровой клавиатурой или входом кодировщика, сокращает время настройки напряжения, полностью преодолевает традиционную регулировку потенциометра нестабильное напряжение контакта. Блок питания включает электронный переключатель, удобный для открытия выходной нагрузки.
DM BM BF CM CF общие функции и функциональные различия:
1 Общие характеристики: автоматический постоянный ток и постоянное напряжение, выход, разрыв, OCP перегрузки по току автоматическая остановка и три автоматического сброса, мобильный телефон и ноутбук Ремонт ключ для ввода загрузки немедленно, может установить ли выход, быстрое напряжение на каждом шаге и другие функции.
2 DM BM BF без вызовов памяти и функции блокировки паролем.
3 DM BF CF с выходной функцией короткой звуковой сигнализации и RF тест сигнала (мобильный телефон тест сигнала).
4 см CF дополнительная функция: Быстрый вызов 10 групп данных напряжения и тока и хранение требуемых пользователем 10 групп данных напряжения и тока, Управление клавиатурой блокировки паролем, предотвращение неправильной эксплуатации или уничтожения человеком.
5 BM DM см четырехбитный текущий дисплей.
6 BF CF пятибитный текущий дисплей.
Спецификация двух параметров
1. Номинальные условия работы и размеры
В источника питания напряжение 220V ± 10% 50/60 Гц (110 в заказе)
Условия работы: 80% Относительная влажность и температура 0-40 ℃
Условия хранения: температура-10-70 ℃, относительная влажность 70%
Размеры 265x128x150 мм (Д * Ш * В)
Вес брутто 2,3 кг

2. Параметры стабильного состояния
Выходное напряжение от 0 до 30V с плавной регулировкой (Разрешение 0,1 V)
Точность выходное напряжение зарядного устройства ± 0,1 V
Стабильность напряжения: <0.01% + 3 мВ
Стабильность нагрузки: <0.01% + 3 мВ
Время восстановления: 100US
Пульсация и напряжение шума: < 1% VP-P
Температурный коэффициент: <300ppm/C
3. Параметры постоянного тока на выходе
Значение постоянного тока: 0-5A
Постоянный ток выходной ток от 0 до номинального значения непрерывной регулировки (разрешение 0.01A)
Точность Вывода постоянного тока: ± 0,01a
Стабильность тока <0.1% + 3 мА
Стабильность нагрузки <0.1% + 3 мА
Пульсация и ток шума <1% VP-P
4, OCP сверхтоковый автоматический параметр отключения
OCP значения тока: 0-5A точность ± 0,01a)
5, текущее напряжение показывает, что точность измерения
Напряжение Дисплей Точность: ± 0,1 V (Постоянное Текущее состояние)
DPS-305BM/ДМ/см четырехбитный Текущий Дисплей Точность: 0,000 --- 0.45A ± 0.001A
0,45 ---- 5A + 0.01A
DPS-305BF/CF пять бит точность отображения тока: 0,0001-0.0450A ± 0.0001A
0,045 --- 0.45A + 0.001A

0,45 ---- 5A + 0.01A
6. Емкость для хранения
Хранение и вызов десяти групп тока, данных напряжения (305 см/3CF)
Хранение исходных данных: Нажмите кнопку 1 (3 В) 2 (5 В) Кнопка 3 (9 в) 4 (12 В) Кнопка 5 (13,8 В) 6 (15 в) кнопка 7 (18 в) 8 (19 в) Кнопка 9 (20 в) 0 (24 В ключ) Текущее значение 5A, пользователи могут произвольно изменить требуемое напряжение и ток.
7, диапазон шагового напряжения
10V/1V/0,1 V подъема шагового напряжения (только Нижняя 10V)
8 RF тест на прочность сигнала (305DM 305BF 305CF)
Частотный диапазон тестирования радиочастотного сигнала: 30 - 1800 МГц содержит мобильный телефон
Интенсивность сигнала RF: более 10 дБм

Три функции панели

1, передняя панель
В окне отображения тока отображается значение фактического значения тока нагрузки

Окно отображения напряжения показывает значение фактического выходного значения напряжения
Клавиатура ввода данных (несколько функциональных клавиш: десятичная точка/инвентарь/ENT/пароль 4/Шаг 7/Шаг 8/шаг 9/шаг 1 шаг 2/шаг и 3/шаг 5/мобильный телефон ярлык для ремонта 6/ярлык для ремонта ноутбука тест на сигнал 0/RF)
Постоянный индикатор давления/ENT
Постоянный индикатор потока (постоянное давление и постоянный ток CV лампа CC лампы одновременно с индикатором состояния OCP)
Выходной индикатор
Выключатель питания
Выходной порт: "-" отрицательный (черный)
Линия GND: наземный терминал (зеленый)
Выходной порт: "+" положительный (красный)

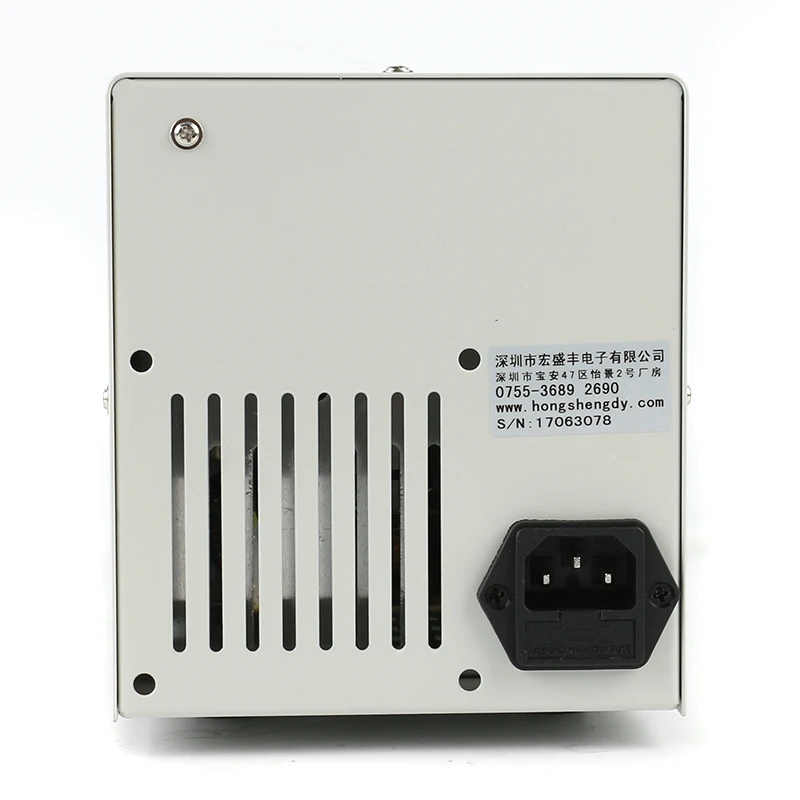

2, задняя панель
Входное гнездо переменного тока (включая страховую трубку)
110V/220V выключателя (дополнительно)
Вентилятор охлаждения (опционально)
Четыре инструкции (Примечание: позволяет пользователю произвольно или произвольно использовать мощность или выход в течение длительного времени любого короткого замыкания порта, не приведет к повреждению самого источника питания DPS DC, так что будьте уверены, что использование)
1. Начальное состояние мощности:
Мощность каждый раз, когда мощность включена, первый цифровой дисплей трубки 8 проверяет все цифровые трубки, а затем отображает тип, Значение набора напряжения и тока на дисплее, введите рабочее состояние и выход.
Если ботинок не установлен, это состояние выхода, пожалуйста, не нажимайте кнопку в электричестве, источник питания в каждом электричестве, источник питания для самостоятельного тестирования, само содержание включает проверку ли ключ к нормальному. Если пользователь нажимает кнопку на электричестве, это может привести к тому, что источник питания не сможет войти в рабочее состояние и разбиться. Так что, просто отпустите кнопку, начните снова в нормальное рабочее состояние.

2. Значение напряжения на входе
Шаг ввода
Ниже приводится состояние установки шага силовой фабрики, 3333333-это код состояния.
123789 ключ соответственно 10V/1V/0,1 V Шаг подъема клавиши, для того, чтобы предотвратить неправильной повредить нагрузки, завод, не допускается к талии 10V. Когда состояние выключения, нажмите кнопку «номер 4», не ослабьте, нажмите выключатель питания, дисплей 4444444 полный экран, нажмите 7 клавиш, чтобы увеличить 10 в no ..
Возврат к заводским шаговым параметрам:
Перед входом в источник питания постоянного тока, без электричества, нажмите 4 кнопки, в источнике питания. После электрификации цифровая трубка отображает все 3, немедленно отпустите 4 кнопки, эта настройка, вернется в заводское состояние настройки шага.
B длинная на 5 или 6 кнопках для восстановления фабрики, № 7 л 10 в также Кнопка отмены.
Примечание: Вышеуказанные настройки, питание автоматически устанавливается в памяти состояния пользователя.
Вход клавиатуры B
Колонка: 13,8 В Выходное напряжение
В соответствии с напряжением V соответственно на 138 и нажмите клавишу ENT для завершения.
Колонка: выходное напряжение 9 в
В соответствии с напряжением V непосредственно нажмите 9 и нажмите кнопку ENT для завершения.
Колонка: нужно выход 4,5 V
В соответствии с напряжением V непосредственно на 4,5 нажмите кнопку ENT до конца.
В соответствии с напряжением V соответственно 4,5 и нажмите клавишу ENT и результат один и тот же.
Одним словом, с самым сложным или входом, самая простая форма результата такая же.
Подсказка.
Входные данные напряжения больше 300 и больше 30 в, прибор не принимает вход, возврат не установлен до значения напряжения.
Когда входные данные клавиатуры не отвечают требованиям или вводят неверную информацию, необходимо удалить, чтобы вовремя ввести новые данные, нажмите клавишу V, данные о входном напряжении удаляются, можно повторно вводить. Если на этот раз, чтобы выйти из состояния настройки напряжения, нужно только нажать клавишу ENT для возврата (и для выхода ввода напряжения необходимо нажать кнопку V, нажмите клавишу ENT для выхода в обратную сторону).
Отображение напряжения слово окно мигает, источник питания в ожидании ввода данных пользователем.
Проверка входного сигнала CV/ENT мигает, это питание в ожидании, когда пользователь нажмет кнопку ENT, чтобы подтвердить Входное значение.
Ток, 3 CC постоянное значение тока и OCP автоматическое отключение входного значения
DPS DC источник питания имеет два вида режима защиты тока: a. CC защита постоянного тока B. OCP автоматическая защита от отключения. Пользователь может выбрать только один вид защиты, не может и две текущие защиты существуют одновременно.
Освещение CV, защита от состояния питания-статус защиты постоянного тока CC, Входное значение тока автоматически переносится в состояние инструмента постоянного тока, когда ток нагрузки равен текущему значению и больше, Мощность от состояния постоянного давления в состояние автоматического постоянного тока CC, индикатор CC загорается, CV огни выключаются, ограничение тока в заданном значении тока на выходе, выходное напряжение низкое (значение низкого напряжения рассчитывается сопротивлением напряжению нагрузки, а закон Ома является последовательным, Чехлы: значение постоянного тока 1A, отображение постоянного напряжения тока 2 в, сопротивление нагрузки 2 Ом), в постоянном состоянии потока не отключается нагрузка и выход.
Панельная лампа CV и лампа CC одновременно, защита от состояния питания является защитой OCP, ток, когда входное значение-это текущее значение автоматического стоп-тока. Когда ток нагрузки больше или равен значению текущей настройки OCP на действии и автоматически останавливает выход, выключение света, только нажмите кнопку OUT, источник питания для вывода.
Колонка: необходимо выводить ток 1,38a
В зависимости от силы тока I соответственно 1,38 и нажмите клавишу ENT для завершения.
Колонка: необходимо выводить ток 5A
В соответствии с током я непосредственно нажмите 5 и нажмите кнопку ENT для завершения.
Колонка: необходимо выводить ток 0,5a
В соответствии с током я сразу НАЖИМАЮ. 5 наконец, нажмите клавишу ENT для завершения.
В зависимости от силы тока I соответственно 0,5 и нажмите клавишу ENT и результат один и тот же.
Одним словом, с самым сложным или входом, самая простая форма результата такая же.
Подсказка.
Текущие входные данные больше 500 и больше или равны 5A 0.00A, инструмент не принимает Входное значение, возврат не установлен до текущего значения.
При нажатии кнопки I текущее окно отображения тока отображает последнее наблюденное значение, когда вход источника питания и подтверждение входного сигнала RMS, индикатор отображения входного тока, В обмен, чтобы показать фактические текущие измерения.
Когда входные данные клавиатуры не отвечают требованиям или вводят неправильные данные, их необходимо удалить, чтобы ввести новые данные, а затем снова нажать «I», чтобы исходные данные были удалены автоматически, будет возможность ввода. Если на этот раз для выхода из текущих настроек, нужно только нажать клавишу ENT для возврата (и для выхода из текущего метода ввода необходимо сначала нажать кнопку I, нажмите клавишу ENT для выхода в обратную сторону).
При нажатии кнопки I Текущий Дисплей отображает определенное окно word, а затем дождитесь ввода пользователем текущих данных бит.
Индикатор проверки входного сигнала CV/ENT мигает, чтобы показать мощность ожидания, когда пользователь нажимает клавишу ENT для подтверждения входного значения.
4. Характеристика постоянного тока и постоянного напряжения
Когда предустановленные значения напряжения и тока, нагрузка на питание, источник питания работают в том состоянии, в котором определяется сопротивление нагрузки, закон Ом подчиняется R = V/I.
Когда выходной ток достигает постоянного тока постоянного предварительного ввода, автоматически введите состояние постоянного тока постоянного напряжения от, но с меньшим значением настройки тока нагрузки, возвращает состояние от постоянного потока автоматическое постоянное давление. В верхней панели индикатора V светильник с постоянным давлением в состоянии, в светильник передней панели я сижу в состоянии постоянного тока.
Колонка: постоянный ток для зарядки аккумулятора и 12 В, выходная мощность устанавливается на 13,8 В, значение постоянного тока устанавливается на 1 А, доступ к батарее, выходная мощность 1 а для зарядки аккумулятора с постоянной текущей зарядкой, после завершения, не потребуется постоянный ток 1 а зарядки, Питание будет на постоянном давлении 13,8 V батареи Трикл дополнение.
5, мощность CC и COP два вида защиты тока состояние операции
Источник питания-Заводской набор для защиты СС постоянного тока, защита постоянного тока-это текущее значение значения настройки тока.
OCP перегрузки по току автоматический метод отключения состояние входа:
Длительное нажатие 4 клавиш не ослабляет состояние, индикатор CC загорается, текущее окно дисплея показывает букву OCP, введите OCP перегрузки по току автоматическое отключение, и в состоянии OCP, лампа CV и лампа CC также яркая, Перед входом или сохранением значения постоянного тока автоматически преобразуется в автоматическое значение выходного тока COP.
Когда значение тока нагрузки равно или больше, чем значение тока OCP, оно автоматически остановит выходную мощность, отображение тока и напряжения OCP-OFF, лампа погаснет. Нужно выходное напряжение, просто нажмите кнопку OUT, OUT lights, источник питания автоматически значение выходного напряжения.
Возврат в состояние CC, нужно только повторить вышеуказанный процесс, в окне текущего дисплея отображается буква CC, CC огни, CV огни могут только
Специальный совет: при установке CC или OCP, питание автоматически будет иметь настройки памяти, когда электричество находится в состоянии, если необходимо изменить состояние, необходимо только повторить вышеуказанный процесс.
6. Блокировка паролем клавиатуры (305 см/CF)
В отдельном нажатии ENT three money, светильник индикатора V/ENT будет мигать быстро, ожидая ввода пароля, мощность также остановит выход, если одновременно нажат 258 трех клавиш, ENT или V/ENT показывающий выставку фонарей для вспышки


Медленно вводится пароль правильно, а выходное напряжение. Это состояние ключа V I 0 потеряно, он не может изменить данные о напряжении/токе/хранении/вызове/MA. Пароль релиза: Повторите вышеуказанный процесс один раз, на восстановление ключевых функций V I 0.
Подсказка.
Этот Пароль доступен только авторизованным пользователям.
Если для печати, но три деньги, ENT индикатор светильник быстро мигает в течение нескольких секунд, не введите пароль или пароль не правилен, прибор автоматически вернуться к предыдущему состоянию.
7, функция переключения на выходе
Когда индикатор выключен, нажмите кнопку OUT, источник питания немедленно прекратит выход. Когда прибор находится вне индикатор светильник гаснет, нажмите на кнопку и отпустите, источника питания будет выводиться, в то время как индикатор светильник.
8, хранение/вызов (305 см/CF)
A Хранение:
Чтобы настроить требуемое хранилище V, значение I (убедитесь, что данные согласно ENT), в отдельном нажатии. (Десятичная) Кнопка в течение 3 секунд, а затем, V/ENT лампы мигают медленно, мощность, чтобы войти в состояние хранения, 3 секунды, а затем мигать медленно, При нажатии на клавиши с цифрами от 0 до 9 в токе, напряжении данные о токе хранятся в ключах (например, 1, в 1). В то же время, V/ENT светильник не мерцает и входит в рабочее состояние.
Если медленная вспышка 3 секунды без нажатия 0-9 клавиш, то из сохраненного состояния и обратно в работу.
B Быстрый вызов:
Индивидуальный Быстрый Клик. (Десятичная) кнопка, Вспышка V/ENT лампы, питание в выключенном состоянии, быстрая вспышка в течение 3 секунд, если нажмите 0-9 клавиш, источник питания автоматически удаляется до тока, данные о напряжении от 0 до 9 клавиш, а также отображение и вывод.
Если вспышка быстро мигает в течение 3 секунд без нажатия 0 до 9 клавиш, то из состояния и обратно в работу.
9, когда установлено выходное напряжение
Источник питания-это заводская установка для отправки непосредственно после того, как выходное напряжение питания на значениях состояния и значение защиты тока, светильник.
Метод установки загрузки не выводит напряжение каждого источника питания:
В источнике питания постоянного тока без электричества, нажмите кнопку выхода, в мощности. После электрификации цифровая трубка отображает все 2 (код состояния 22222222), кнопка выхода, введите состояние источника питания, лампа не светильник, дисплей напряжения 0, выход не имеет напряжения, ожидает, что пользователь будет вручную нажатием кнопки OUT, мощность будет выходной.
Возвращает выходное состояние каждой загрузки, просто повторите вышеуказанный процесс. После электрификации цифровая трубка отображает все 1 (код состояния 11111111), кнопка «выход», введите мощность состояния, свет и выходное напряжение.
Операция после установки выше, питание будет автоматически установлено памятью состояния пользователя.
10, увеличьте тепло излучающий вентилятор
Эта машина не имеет конструкции вентилятора, поддерживает непрерывную полную выходную мощность, если требуется 8 часов или больше непрерывной полной выходной мощности, может быть снабжен вентилятором для снижения температуры внутри машины.
Способ добавления: устройство в плате источника питания для интерфейса вентилятора CJ11 (положительный Vcc) и отверстие для крепления вентилятора, пользователям нужно только установить модель 8025 напряжение постоянного тока вентилятора может быть 24 В (если выходное напряжение меньше 24 В, когда пользователю нужно, Можно также использовать 8025 напряжение постоянного тока вентилятора 12 В).
11 мобильный телефон ремонт ярлыки и ноутбук ремонт сочетания клавиш и мобильный телефон тест сигнала
Длительное нажатие кнопки No. 5 для входа в мобильный телефон состояние ремонта, 4,2 V 2A OCP выходной режим защиты автоматически останавливается.
B длинное нажатие 6 клавиш в состояние ремонта ноутбука, 19V 5A CC защита постоянного тока.
C удерживайте клавишу No. 0 в тестовом состоянии сигнала на мобильный телефон, чтобы снова вернуть только 0 клавиш (только DM BF CF).
12 мобильный телефон поток ремонта нужно три секунды Автоматические настройки питания автоматически останавливается
Регулируемый источник питания заводской комплект OCP 3 секунды автоматически перезагружает состояние питания, предназначен для ремонта настройки пользователя на мобильный телефон.
Способ работы, если другим пользователям не нужна функция автоматического включения питания: выключение питания, нажмите 5 клавиш, не ослабляйте, в свою очередь включите выключатель питания, мощность, мощность регулируемый дисплей 6666666, просто ослабьте номер. 5 клавиш, после этой операции, защита OCP Регулируемый источник питания, Не входит в автоматическое питание при перезагрузке, если необходимо снова выводить, нажмите кнопку «OUT», источник питания немедленно Возвращает выход.
Если пользователю требуется Автоматическая мощность при перезагрузке секунд, просто повторите вышеуказанный процесс, нажмите 5 клавиш, не ослабляйте, в свою очередь включите выключатель питания, мощность, регулируемый дисплей 5555555, просто ослабьте номер. 5 клавиш, мощность в три секунды Автоматическая мощность в состоянии сброса.
Если вы хотите автоматически включить питание в течение трех секунд, настройка регулируемого источника питания автоматически запоминает настройки пользователя, каждый статус загрузки не изменится.

Пять баллов за внимание
2, Заземление: три ядра линии электропередачи к защитному терминалу земли должны быть надежным доступом к безопасности, чтобы обеспечить безопасность пользователей и периферийного оборудования 3, замена страховой трубки: при нажатии на выключатель питания, панельные лампы и светодиоды не светятся, может быть предохранитель, Если подтверждением является сгоревший предохранитель, то для выяснения причины ожога и устранения страховой трубки, замены тех же спецификаций страховой трубки. Помните, что для замены защитной трубки необходимо вытянуть штепсельную вилку из розетки, которую можно заменить.
4. Размещение: чтобы обеспечить срок службы источника питания, используется в течение длительного времени, пожалуйста, держите питание в хорошо проветриваемой среде (23 ± 5 ℃), не ставьте в температура окружающей среды более 40 ℃мест, радиатор расположен на задней части прибора, должен оставить достаточно места, чтобы облегчить рассеивание тепла. Не долгое время, должен быть разъем питания.
В 5, ненормальная работа: режим работы источника питания и нормальная работа, не вызывая сбой питания, но имеет потенциал для повреждения нагрузки (когда выходное напряжение превышает рабочее напряжение).

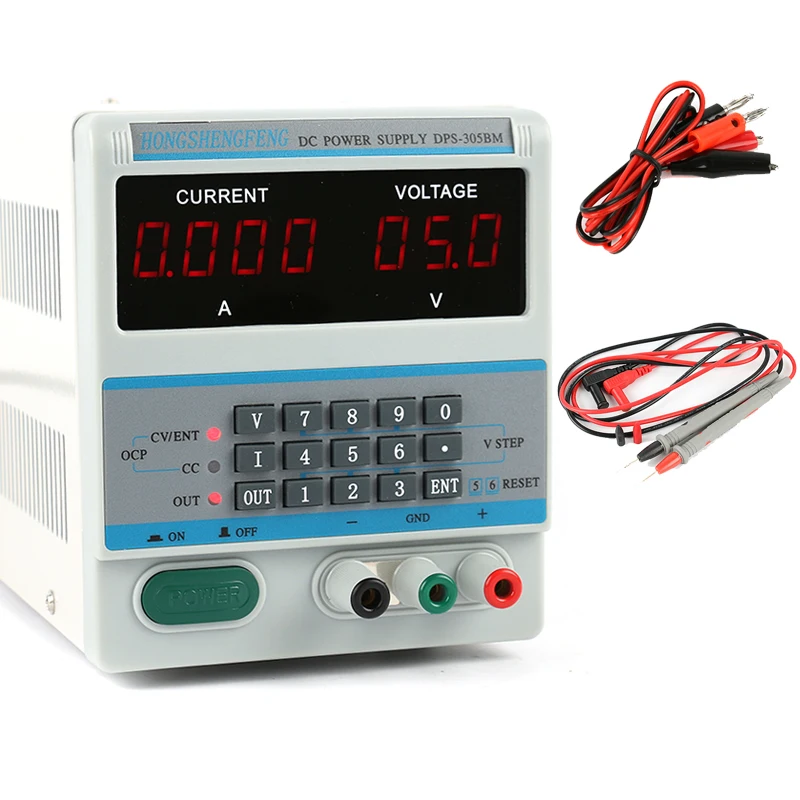

Упаковочный лист:
1 x источник питания постоянного тока 110 В или 220 В
1 x тестовая линия
2 x зонда
1 x линия электропередачи (ЕС/Австралия/США)
