Deligreen 4S 35A 12В BMS комплект литий ионных батарей LiFePO4 18650 аккумуляторная батарея с



Deligreen 4S 35A 12В BMS комплект литий-ионных батарей LiFePO4 18650 аккумуляторная батарея с функцией баланса

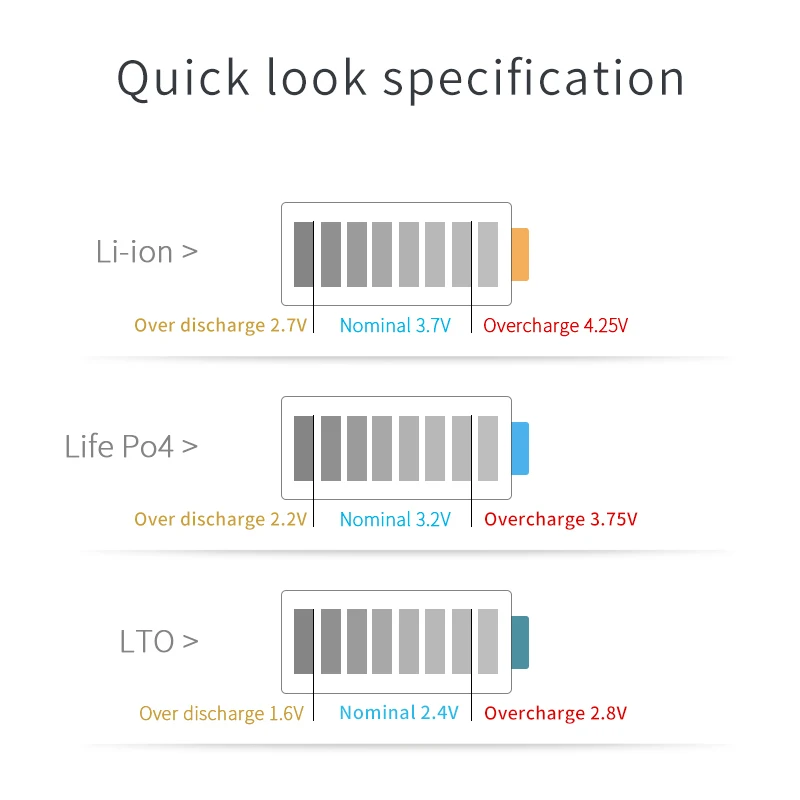

Модель: DG4S35A (3.2в Номинальный LiFePO4 не для 3.7В Номинальный литий-ионный аккумулятор)

Постоянная разрядка тока: 35A

Пиковый ток разряда: 130A

Провод зарядки и разрядный провод имеют один и тот же.

Мы можем настроить любой PCB от 2S до 24S литиевых батарей с разным током.

1. Обзор

DG4S35A PCB используется для аккумуляторной батареи 4 серии 12 В.

Мы можем спроектировать его для различных литиевых батарей, таких как LiFepo4, LiMn2O4, Li-polymer и т. д.

Основные функции: защита от перезарядки, защита от разрядки, защита от перегрузки по току, защита от короткого замыкания, защита от температуры и т. д.

2. Преимущество

◆Используйте высококачественный (A-level) защитный интегральный замыкание IC, от решения Seiko из Японии.

◆Сильная способность к нагрузке, постоянная разрядка тока 35А, использование высокого сопротивления напряжения, низкое внутреннее

Сопротивление мощности Mosfet. Теплоотвод значительно поможет охлаждению.

Сам ◆IC имеет функцию балансировки мощности. Схема проста и надежна.

◆Типичное Обнаружение напряжения для каждой ячейки. Таким образом, каждый аккумулятор будет предотвращен из-за заряда или разрядки. Защита от перегрузки по току и короткого замыкания

Функция очень надежная. Долгое время короткого замыкания нагрузки не повлияет на печатную плату и батарею. Защита температуры во время зарядки и разрядки.

◆Экстремальное низкое энергопотребление. Потребление всего устройства составляет менее 50uA.

◆PCB использование высокой анти-коррозии, Высокая водонепроницаемость, высокое сопротивление ОУР Формальное покрытие

3. Технические параметры

Техническое описание для 3,2 V LifePO4 BMS( 10A-60A) Содержание Спецификация Блок Примечание 10A 15а 20А 30A 40А 50A 60А A Разряд Постоянная разрядка тока 10 15 20 30 40 50 60 A Защита от перегрузки по току 30 ± 5 50 ± 5 60 ± 10 100 ± 20 120 ± 20 150 ± 30 180 ± 30 A Зарядка Напряжение зарядки Серия № * 3,65 V Зарядный ток 5 8 10 15 20 25 30 A Общий порт Зарядный ток 8A по умолчанию A Отдельный порт Защита от перезарядки Перезарядка вольт 3,75 ± 0,05 V Задержка защиты от перезаряда вольт 1. S Разрядка напряжения 3,55 ± 0,05 V Балансировка мощности Баланс мощности вольт 3,5 V Баланс релиз вольт 3,5 V Баланс тока 30 ± 5 Ма Защита от перегрузки Обнаружение разрядки вольт 2,2 ± 0,05 V Задержка обнаружения разрядки 1. S Разрядка вольт 2,7 ± 0,05 V Защита от перегрузки по току Задержка обнаружения перегрузки по току 1. MS Защита от перегрузки по току Выключение нагрузки Защита от короткого замыкания Защита от короткого замыкания Короткое замыкание внешней нагрузки Задержка обнаружения короткого замыкания 250 США Обнаружение короткого замыкания Отключение нагрузки Температурная защита Температурная защита Зарядка<0℃, Разряд>70℃ ℃ Требуется дополнительная Настройка Сопротивление Резистор основной цепи ≤ 20 МОм Самопотребление Рабочий ток ≤ 100 МкА Сонный ток (когда батарея перегружена) ≤ 20 МкА Рабочая температура Температурный диапазон -20 ~ 70 ℃ Температура хранения Температурный диапазон -40 ~ 80 ℃

Deligreen 4S 35A 12В PCM/PCB/BMS

1. Подробная информация

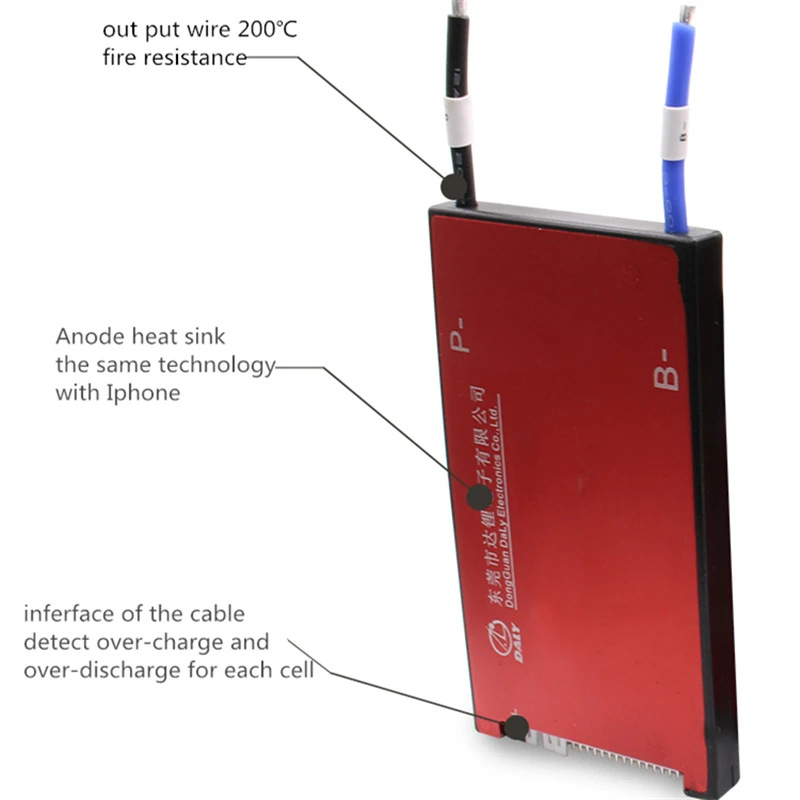

2. Структура продукта

3. Инструкция по проводке

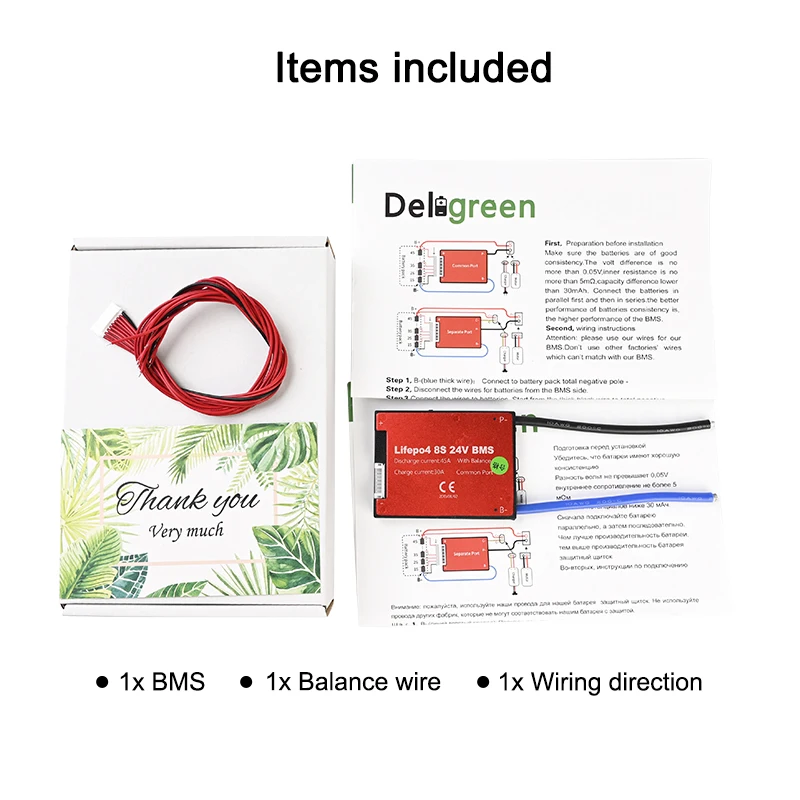

4. Упаковочный лист



5. Обзор фабрики
