Deligreen 4S 45A 12 в PCM/PCB/BMS для литиевой батареи 18650 литий-ионный аккумулятор |

Deligreen 4S 45A 12 в PCM/PCB/BMS для литиевой батареи 18650 литий-ионный аккумулятор |

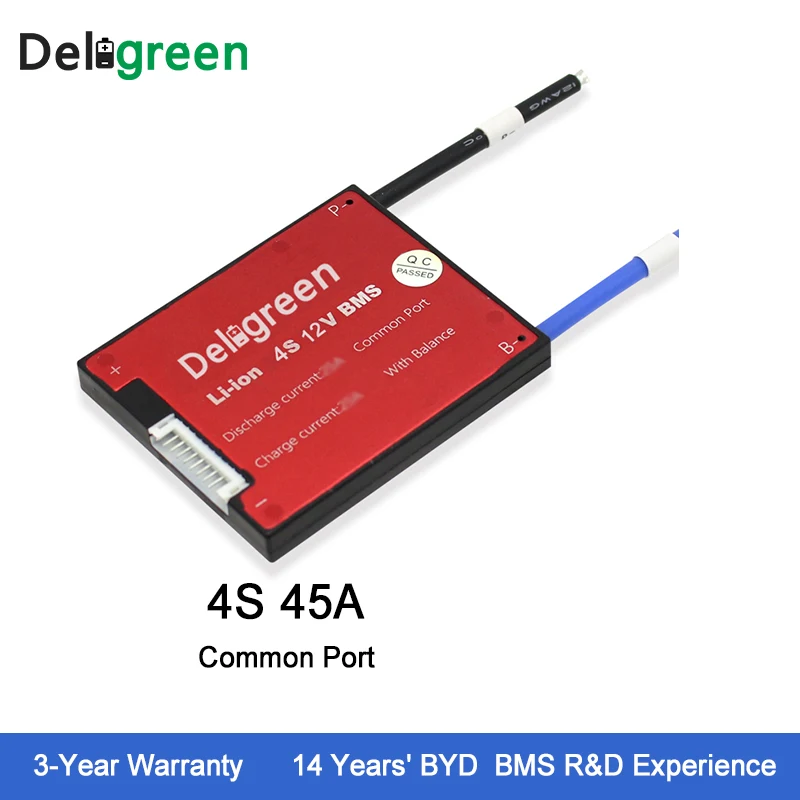

Модель: DG4S45A (3,7 В Номинальный литий-ионный аккумулятор не для 3.2в номинального LiFePO4)

Постоянная разрядка тока: 45A

Пиковый ток разряда: 180A

Провод зарядки и разрядный провод имеют один и тот же.

Мы можем настроить любой PCB от 2S до 24S литиевых батарей с разным током.

1. Обзор

DG4S45A PCB используется для 4 серии 12 в аккумуляторной батареи.

Мы можем спроектировать его для различных литиевых батарей, таких как LiFepo4, LiMn2O4, Li-polymer и т. д.

Основные функции: защита от перезарядки, защита от разрядки, защита от перегрузки по току, защита от короткого замыкания, защита от температуры и т. д.

2. Преимущество

◆Используйте высококачественный (A-level) защитный интегральный замыкание IC, от решения Seiko из Японии.

◆Сильная способность к нагрузке, постоянная разрядка тока 45а, использование высокого сопротивления напряжения, низкое внутреннее

Сопротивление мощности Mosfet. Теплоотвод значительно поможет охлаждению.

Сам ◆IC имеет функцию балансировки мощности. Схема проста и надежна.

◆Типичное Обнаружение напряжения для каждой ячейки. Таким образом, каждый аккумулятор будет предотвращен из-за заряда или разрядки. Защита от перегрузки по току и короткого замыкания

Функция очень надежная. Долгое время короткого замыкания нагрузки не повлияет на печатную плату и батарею. Защита температуры во время зарядки и разрядки.

◆Экстремальное низкое энергопотребление. Потребление всего устройства составляет менее 50uA.

◆PCB использование высокой анти-коррозии, Высокая водонепроницаемость, высокое сопротивление ОУР Формальное покрытие

3. Технические параметры

(Ниже приведен пример литий-ионного аккумулятора с номинальной мощностью 3,7 В.

Содержание

Спецификация

Блок

Примечания

Разряд

Постоянная разрядка тока

A

Пиковый ток разряда

A

Зарядка

Напряжение зарядки

16,8

V

Зарядный ток

45 (макс.)

A

Защита от перезарядки

Напряжение перезарядки

4,25 ± 0,025

V

Защита от перезарядки вольт задержка

0,5

S

Разрядка напряжения

4,19 ± 0,05

V

Балансировка мощности

Баланс мощности вольт

4,18

V

Баланс релиз вольт

4,18

V

Баланс тока

35

Ма

Защита от перегрузки

Обнаружение разрядки вольт

2,8 ± 0,05

V

Задержка обнаружения разрядки

0,5

S

Разрядка вольт

3,0 ± 0,1

V

Защита от перегрузки по току

Напряжение постоянного тока

МВ

Задержка обнаружения перегрузки по току

9

MS

Защита от перегрузки по току

180

A

Защита от перегрузки по току

Отключение нагрузки

Защита от короткого замыкания

Защита от короткого замыкания

Короткое замыкание внешней нагрузки

Задержка обнаружения короткого замыкания

250

США

Обнаружение короткого замыкания

Отключение нагрузки

Температура

Защита

Температурная защита

Нет

Сопротивление

Резистор основной цепи

≤ 10

МОм

Само-

Потребление

Рабочий ток

≤ 40

МкА

Сонный ток (когда батарея перегружена)

≤ 20

МкА

Рабочая температура

Температурный диапазон

-30/+ 80

℃

Deligreen 4S 45A 12В PCM/PCB/BMS

1. Подробная информация

2. Структура продукта

3. Инструкция по проводке

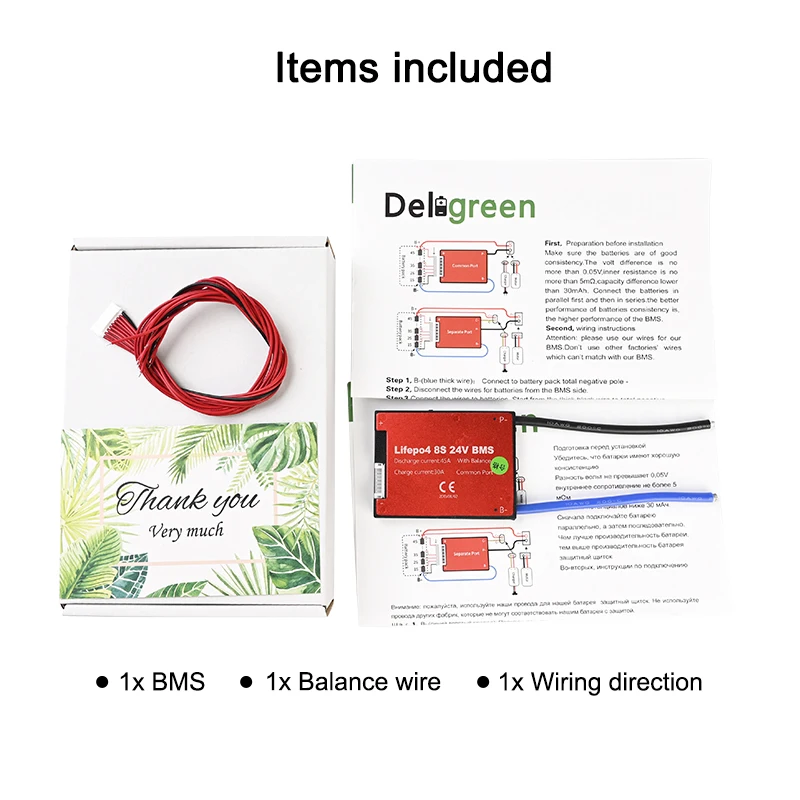

4. Упаковочный лист

5. Обзор фабрики

1 какой ток PCB я должен выбрать?

Выберите блок питания 13S 48V в качестве примера: какой PCB вы должны выбрать, зависит от мощности вашего двигателя или ограничения тока вашего контроллера. Ниже 350 Вт, вы можете выбрать 16A. Ниже 500 Вт, вы можете выбрать 18A, ниже 800 Вт, вы можете выбрать 35A, ниже 1 кВт, вы можете выбрать 60A. Более 1200 Вт, то же самое. Если вы не уверены, пожалуйста, свяжитесь с нами.

2 могу ли я использовать больший размер PCB, чем должен?

Предположим, вам нужно 60A PCB, но вы выбрали 80A, то есть OK.80A позволяет более высокий ток. Ничего плохого, но немного более высокую цену. Но если вы выбираете 50A, извините, это слишком мало. Таким образом, вы можете выбрать более высокую спецификацию, но не можете выбрать более низкую, чем это должно было быть.

3 какой тип зарядного устройства я должен выбрать?

Литиевая батарея должна заряжаться зарядным устройством литиевой батареи. Вы не можете зарядить его свинцово-кислотным зарядным устройством. Свинцово-Кислотное зарядное устройство может повредить MOS трубу PCB.

4 Если у меня есть печатная плата, мне нужны какие-либо балерины?

Да, если вы можете добавить балерины QNBBM, это будет идеально. Основная функция PCB заключается в том, чтобы не допустить перезарядки или перезарядки батарей, перегрева и т. д. Все PCB /BMS в мире баланса производительности не является удовлетворительным. С добавлением танцоров срок службы батарей будет больше, и емкость будет полностью использована.

5 как определить, сломан ли мой PCB или нет?

Если вы хотите определить, подходит ли печатная плата или нет, пожалуйста, используйте несколько метров и посмотрите, находится ли Напряжение каждой ячейки близко друг к другу или нет. Когда разница в напряжении составляет 1 в, батарея будет иметь такую Производительность: расстояние вождения короткое, отключается при запуске, Время зарядки очень короткое. В такой ситуации некоторые батареи неисправны. Когда печатная плата сломана, батарея не может быть разряжена, когда вы измерили напряжение батареи является нормальным.
