Deligreen 3 2 V bms 24S 80A 100A 120A 150A 200A 250A 72V BMS для LiFePO4 батареи с функцией баланса

W

Y-plugin-s

Модель: DG24S200A (3,2 В Номинальная LiFePO4 не для 3,7 в Номинальная Li-Ion Батарея)

Постоянная разрядка тока: 200A

Пиковый ток разряда: 530A

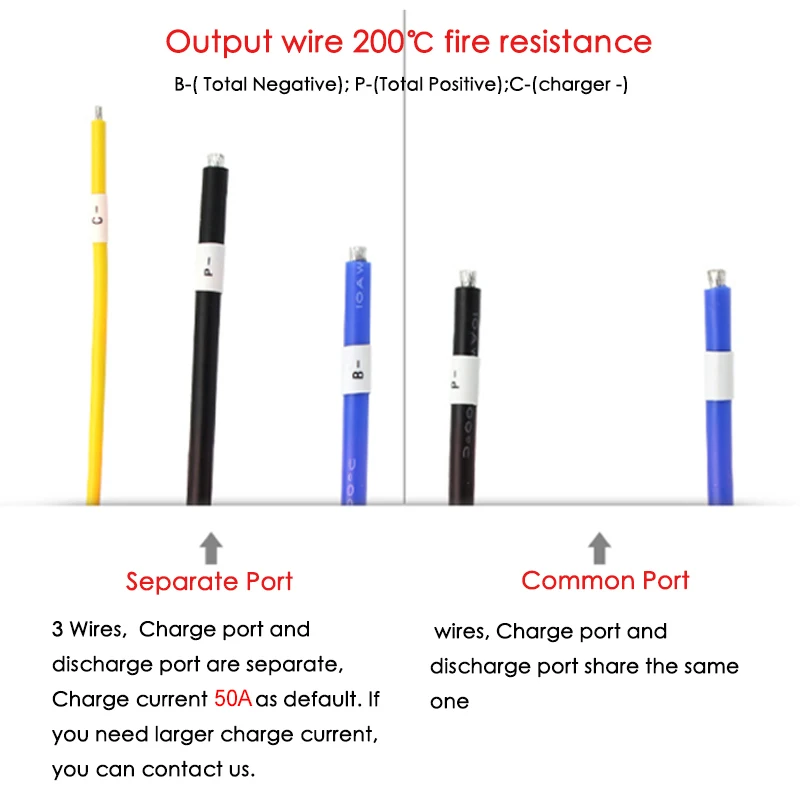

Провод зарядки и разрядный провод имеют один и тот же.

Мы можем настроить любой PCB от 2S до 24S литиевых батарей с разным током.

1. Обзор

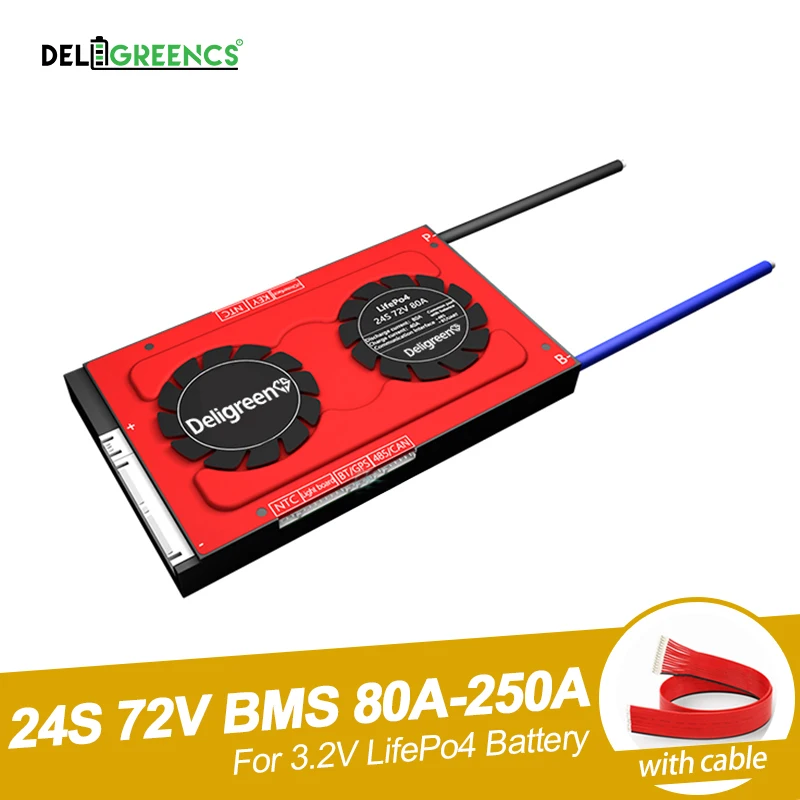

DG24S200A PCB используется для 24 серия 72V аккумуляторного блока.

Мы можем спроектировать его для различных литиевых батарей, таких как LiFepo4, LiMn2O4, Li-polymer и т. д.

Основные функции: защита от перезарядки, защита от разрядки, защита от перегрузки по току, защита от короткого замыкания, защита от температуры и т. д.

2. Преимущество

◆Используйте высококачественный (A-level) защитный интегральный замыкание IC, от решения Seiko из Японии.

◆Сильная способность к нагрузке, постоянная разрядка тока 200А, использование высокого сопротивления напряжения, низкое внутреннее

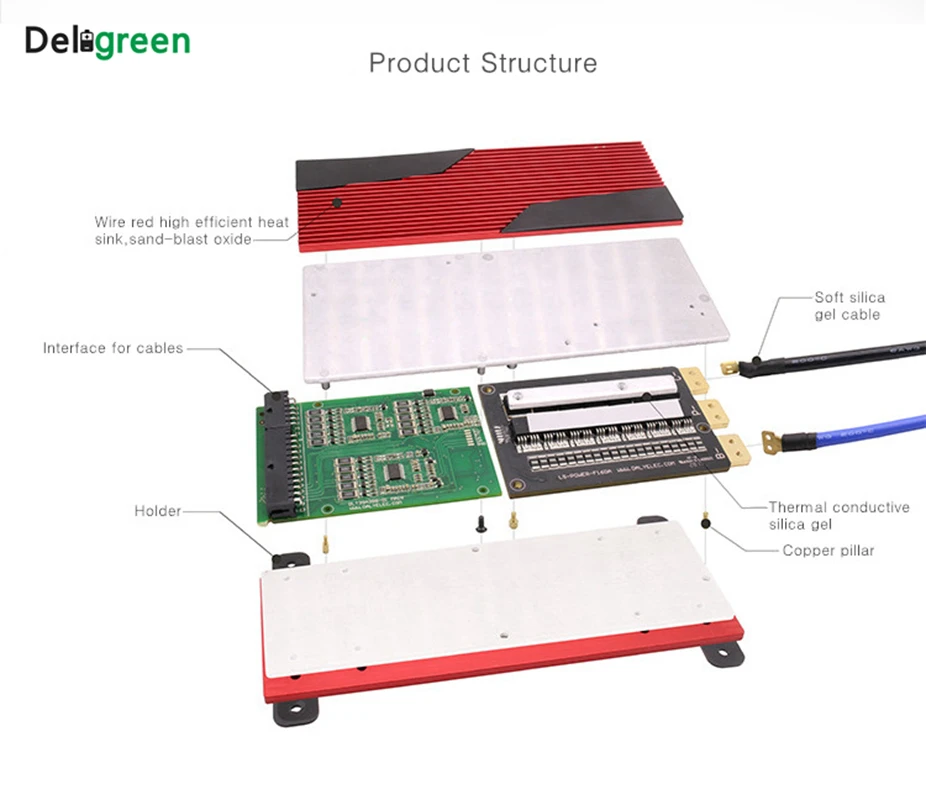

Сопротивление мощности Mosfet. Теплоотвод значительно поможет охлаждению.

Сам ◆IC имеет функцию балансировки мощности. Схема проста и надежна.

◆Типичное Обнаружение напряжения для каждой ячейки. Таким образом, каждый аккумулятор будет предотвращен из-за заряда или разрядки. Защита от перегрузки по току и короткого замыкания

Функция очень надежная. Долгое время короткого замыкания нагрузки не повлияет на печатную плату и батарею. Защита температуры во время зарядки и разрядки.

◆Extreme низкая потребеление энергии. Потребление всего устройства составляет менее 50uA.

◆PCB использование высокой анти-коррозии, Высокая водонепроницаемость, высокое сопротивление ОУР Формальное покрытие

3. Технические параметры

(Если вам нужен больший ток заряда, чем по умолчанию для вашего приложения, пожалуйста, свяжитесь с нами для настройки)

Техническое описание для 3,2 V LifePO4 BMS( 80A-250A) Содержание Спецификация Блок Примечание 80а 100А 120А 150А 200A 250А Разряд Постоянная разрядка тока 80 100 120 150 200 250 A Защита от перегрузки по току 250 ± 50 300 ± 50 400 ± 100 500 ± 10 600 ± 100 600 ± 100 A Зарядка Напряжение зарядки Серия № * 3,65 V Зарядный ток 40 50 60 75 100 125 A Общий порт Зарядный ток 50A по умолчанию A Отдельный порт Защита от перезарядки Напряжение перезарядки 3,75 ± 0,025 V Защита от перезарядки вольт задержка 1. S Разрядка напряжения 3,55 ± 0,05 V Балансировка мощности Баланс мощности вольт 3,5 V Баланс релиз вольт 3,5 V Баланс тока 35 ± 5 Ма Защита от перегрузки Обнаружение разрядки вольт 2,2 ± 0,1 V Задержка обнаружения разрядки 1. S Разрядка вольт 2,7 ± 0,05 V Защита от перегрузки по току Задержка обнаружения перегрузки по току 1. MS Защита от перегрузки по току Отключается под нагрузкой Защита от короткого замыкания Защита от короткого замыкания Короткое замыкание внешней нагрузки Задержка обнаружения короткого замыкания 250 США Обнаружение короткого замыкания Отключается под нагрузкой Температурная защита Температурная защита Зарядка<0℃, Разрядка>70℃ ℃ Может быть настроен Сопротивление Резистор основной цепи ≤ 20 МОм Собственного потребления Рабочий ток 100 МкА Сонный ток (когда батарея перегружена) ≤ 20 МкА Рабочая температура Температурный диапазон -40 ~ 80 ℃ Температура хранения Температурный диапазон -40 ~ 80 ℃ 4. Обзор фабрики
