I. О Третьем Поколении TB6600HG Шаговым Контроллером

Этот TB6600HG Шаговой Драйвер включает в себя все функции TB6560AHQ Шагового Драйвера, и был специально разработан для с высокими токами. Все 2 Фазы или 4 Фазы Nema17, Nema23, Nema24 шаговых двигателей с дтапазонос тока 0.2A~5.0A будут работать отлично с этим TB6600HG Шаговым Драйвером. У него есть стандартная и профессиональная версия для удовлетворения различных потребностей пользователей.


II.Стандартная Версия VS Профессиональная Версия

III. Два Уникальных Функции Профессиональной Версии

Автоматическая G-код функция записи

С этим внедренным запоминающим чипом, этот шаговой драйвер может легко записывать MAКСИМУМ 3 Оси' (X,Y,Z,A Ось) G-код работать на этом ЧПУ программном обеспечении (e.g. Mach3, EMC2, KCAM4, и так далее...), после этого, вам можно водить двигатели иапользовать этот записанный G-код без компиютера.

Функция Ручного G-код программирования

Эти модернизированные внешные ручные управляемые инструменты (индикаторная панель и управляемая клавиатура) может не только быть используемы для управления шаговым двигателем вручнуювручную, но и вручную програмирования этот G-код.Вручную запрограммированные G-код тоже будут записываться во вложенный интеллектуальный чип памяти, а затем мы тоже можем легко оперировать двигатели с записанным G-кодом. Эта функция широко применяется на РБИ машине, конвейере и т.д.

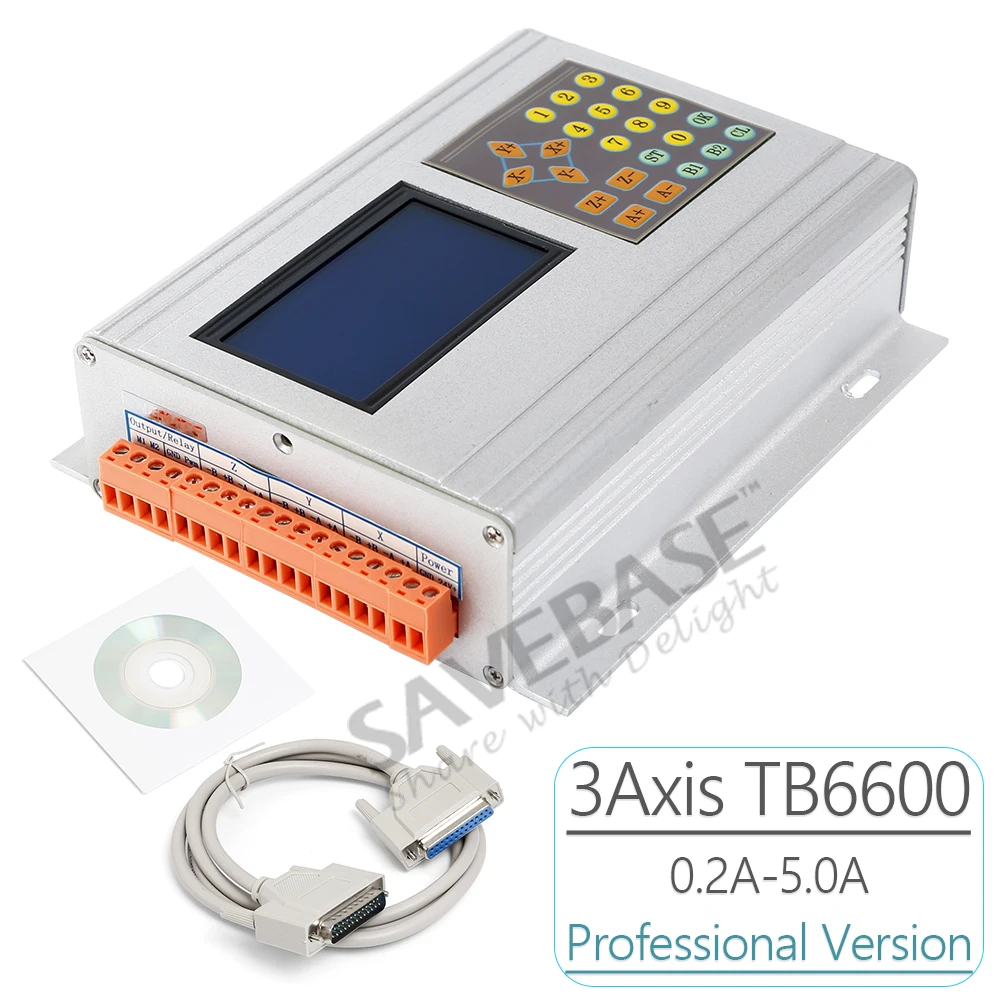

Этот пакет является 3 Оси Профессиональной Версией (TB3H-CD-P (Коробка)).
Если вам нужна стандартная версия, пожалуйста, ссылайтесь на наш соответствующий товар или просто свяжитесь с нами.

PCB Инструкции & Характеристики

Индикаторная панель & Управляемая панель

Высокое свойство, эффективная стоимость

Ручное управление двигателя через управляемой панели; поддержать инструментальныйе настройки на X, Y, Z, A Оси без компиютера

Авточатически идентифицировать и переключаться умно между компъютером и управляемой панелью

Синхронное отображение координаты на компиютере и индикаторной панели, максимум 4 оси (X, Y, Z, A ось)

Отследить движенный путь драйвера в режиме реального времени

Aвтоматическая G-код записьдля управления драйвера

Ручное G-код программирование для управления драйвера без компиютера

1, 2, 4 (новая модель), 8, 16 регулированных микрошаговых управлении, двигатели оперируют более точко и гладко

Двухступенчатая обработка сигналов, гладкая передача сигнала

Автоматическое снижение эолостого ток, мощные возможности защиты от заклинивания

Безопасность перегрузки, перегрузки по току, перенапряжения защита от перегрева

5 типов ручного выходного управленния в ручным управляемым интерфейсе, чтобы установить Органичение, Экстренную кнопку, Выравнивание средной точки, Выравнивание резака/Установку инструмента и так далее.

Четыре вида регулированных выходных тока

С 0-10V PWM выходом порт для регулированиня скорости и одным управляемым портом реле

Алюминий & Дизайн высокой интенсивности PVC Коробка для лучшего эффекивности охлаждения и защиты продукта

Совмещать с Mach2, Mach3(Рекомендуемое Прогрпммное обеспечние), Linux CNC (EMC2), KCAM4 ЧПУ прогрпммными обеспечениями, и так далее.

Подходит для 2 или 4 фазы шаговых двигателей с 0.2A~5.0A наминальный ток.

Для обработки макетов различных узоров

Для советования, например: марка, архитектурный макет, значок, табличка, дисплей, табличка на дверях, украшение мебеля.

Для скульптуры портрета, пейзажа, почерка, уплотнения, и так далее

Подходить к любым мальным и средным автоматическим оборудованиям с ЧПУ контроллером, как X-Y-Z станки, этикетировочные машины, лазерные резаки, гравировальные станки, и pick-place машины

12-24V DC питание источника для Nema 17 шаговых двигателей
24-36V DC питание источника для Nema 23/24 шаговых двигателей
36-45V DC питание источника для Nema 34 шаговых двигателей
(Высокое (≥ 45V) напряжение будет легко вызвать драйвер и шаговые двигатели быть повреждены!! Пожалуйста, будьте осторожны при выборе источника питания.)

Выходной ток питания источника может рассчитаться по следующей формуле:
Выходной ток = Номинальный ток ваших шаговых двигатели * качество + 2A
(Например, если вы хотите водить 3 * 2A Nema 23 шаговых двигателей, 24V 8A DC питание источника рекомендуется теоретически, но высокая мощность как 24V 10A/15A тоже станет хорошей. Если вы не определите выбор питания источника, свяжитесь с нами для помощи свободно пожалуйста.)Пожалуйста SHUT DOWN При избежании перегорения панели, пожалуйста, выключите питание, перед подключением или отключением разъемов.
