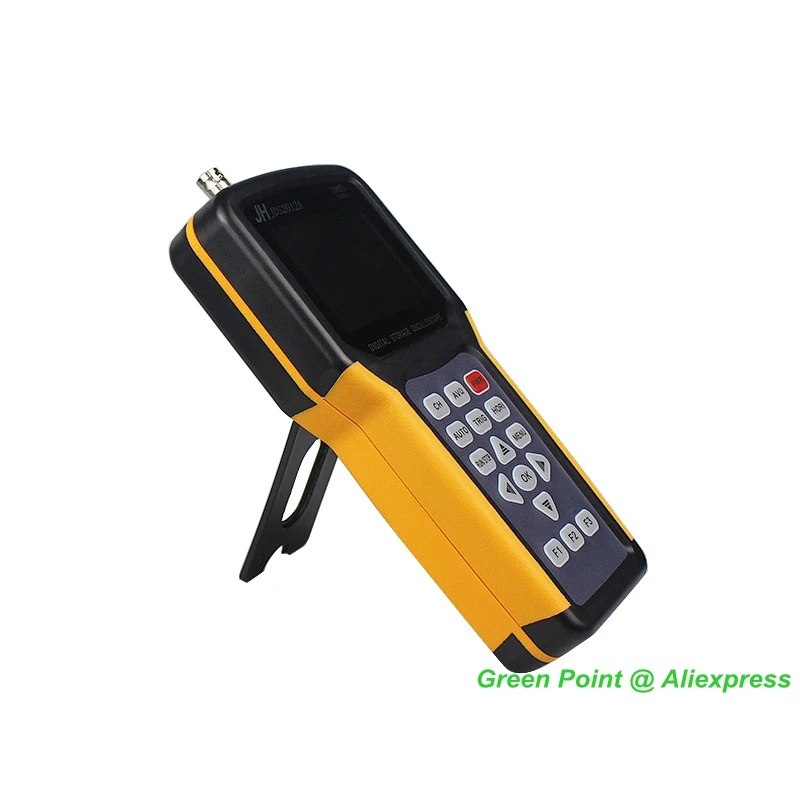

Цзиньханьская JDS2012A портативный цифровой осциллограф 200 мс/с 4000 отсчетов

Цзиньханьская JDS2012A портативный цифровой осциллограф 200 мс/с 4000 отсчетов

Мы не отправляем этот товар по дешевой авиа-отправление Почты Китая для бесплатной доставки. Это будет слишком медленным и небезопасным. Мы отправляем товар только EMS/FedEx/UPS/DHL/TNT, чтобы гарантировать безопасную и быструю доставку! Вы доверяете нам, мы делаем все возможное!

Короткая инструкция

Ручной осциллограф JHJDS2022A JHJDS2012A-это портативное устройство, разработанное и произведенное компанией JH. Этот продукт компактный, портативный и гибкий

Управление; Использование цветного TFTLCD и всплывающих меню для отображения; Для достижения его простоты в использовании, значительно повышает производительность пользователя. Кроме того, этот продукт имеет

Улучшенная производительность и она мощная, доступная, высокая стоимость. Частота дискретизации в реальном времени может достигать 200MSA/S, может удовлетворить рыночный спрос

Сигналы и скорость захвата; Поддержка USB устройств хранения, пользователи могут обновить через USB, максимально для удовлетворения потребностей клиентов.

Особенности

-Новый ультратонкий дизайн, малый объем, вес, удобный светильник

-Цветной TFTLCD дисплей, разрешение 320*240, дисплей формы волны более четко, стабильность

-Двойной аналоговый канал (JDS2012A для одного канала)

-Поддержка usb-накопителя

-Имеет функцию триггера кромки, может автоматически обнаруживать поддержку (50 Гц-40 МГц)

-Поддержка курсоров времени и напряжения

-Поддержка различных форм волны математическая сумма

-Поддержка меню на китайском и английском языках

-Различные стили дисплея: цветной дисплей, монохромный дисплей

-Поддерживает автоматическое выключение питания и энергосберегающие режимы: можно установить время

-Яркость подсветки можно регулировать

-Формы сигнала могут быть сохранены на скриншоте

-Длительное время работы в режиме ожидания: одноэлементная батарея может работать непрерывно в течение 5 часов

-С функциями цифрового мультиметра (только серия JHJDS2012A)

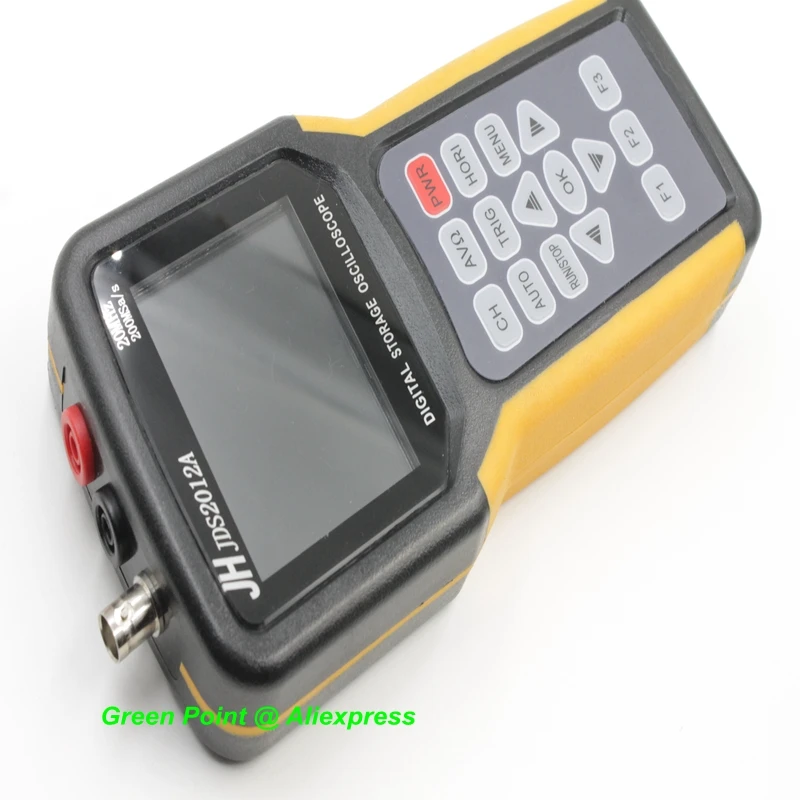

Операции Fanction

CH1, CH2

Меню настройки канала 1, канала 2

Осциллограф, мультиметр

Нажмите кнопку «CH», которая входит в режим осциллографа, нажмите кнопку «AVΩ»

"В режим мультиметра

PWR

Вкл/Выкл

Авто

Автоматически устанавливает элементы управления осциллографом, нажмите эту клавишу для достижения 50 Гц-40 МГц функции триггера ключа, можно использовать канал 1 и канал 2

Триг

Меню управления "Trigger"

Хори

Показать меню «горизонтальный» управления

Запуск

Непрерывно принимает формы волны или останавливает приобретение. Примечание: в режиме остановки вертикальная шкала формы волны и горизонтальное основание могут регулироваться в определенном диапазоне, что эквивалентно удлинению сигнала в горизонтальном или вертикальном направлении.

Меню

Функциональный интерфейс меню, первое нажатие интерфейса хранения сигналов, второе нажатие для отображения интерфейса настроек, три нажатия для интерфейса настройки системы

Стрелка вверх и вниз

Для увеличения, сокращения формы волны или перемещения отображаемого курсора в режиме осциллографа. Используется для регулировки диапазона, в функциях мультиметра.

Стрелка влево и вправо

Можно использовать для перемещения дисплея формы волны или перемещения курсора в режиме осциллографа; Выберите тип теста, используемого в функциях мультиметра.

Ок

Нажмите эту кнопку, чтобы сохранить указанную форму сигнала, которая в настоящее время отображается

F1, F2, F3

В соответствии с выбранной настройкой в меню параметров 1,2,3; В качестве клавиш в функции мультиметра

Технические характеристики

Импорт

Входное соединение

AC, DC

Входное сопротивление

1MΩ 25pF

Максимальное входное напряжение

40 В (зонд X1); 400 В (зонд X10) можно измерить напряжение 220 В; (зонд X100) напряжение 2000 в можно измерить

Затухание зонда

1X, 10X

Установите коэффициент затухания зонда

1X,10X, 100X

Система сбора сигнала

Метод выборки

Выборка в реальном времени, Выборочная выборка

Глубина памяти

4K (на канал для каждого 2K)

Режим приобретения

Образец, пиковое определение

Вертикальная система

Вертикальная чувствительность

10 мВ-5 в (зонд 1X) 100 мВ-50 в (зонд 10х) (шаг 1,2 5,5)

Вертикальная точность

+/-3%

Вертикальное разрешение

8 бит

Полоса пропускания

20 МГц

Горизонтальные системы

Частота выборки в реальном времени

200 MSa/s

Горизонтальный диапазон сканирования

10 нс/div-5S/Див

ТРИГГЕРНАЯ система

Режим

Авто, нормальный и одиночный

Тип

Триггер с подъемными краями, триггер с падающими краями

Автоматическое обнаружение

Поддержка (50 Гц-40 МГц)

Математика

CH1 + CH2, CH1-CH2, CH2-CH1

Система измерения

Измерения курсора

Поддержка курсоров времени и напряжения

Измерения

Руководство по эксплуатации

Измерение

Пик и частота

Оборудование

Экран

3,2 дюйма, 16-бит, true color, TFT, 320*240

Аккумулятор

3000 + мА литиевая батарея (одна ячейка около четырех часов непрерывной работы)

Размер

202*100*35 (мм)

Упаковочный лист:

1 xJDS2012A осциллограф

1 xРуководство.(CD)

1X провод

1X мультиметр ручка

2 X зонда

Пожалуйста, обратите внимание: АккумуляторНе входит в комплектИз-за причины доставки.
