Плата драйвера для ноутбука LP154WE2(TL)(B2) VGA + DVI M.RT2261 LCD/светодиодный монитор LVDS

Плата драйвера для ноутбука LP154WE2(TL)(B2) VGA + DVI M.RT2261 LCD/светодиодный монитор LVDS

Для LTN154P1-L02 LP154WE2(TL)(B2) VGA + DVI M.RT2261 ЖК-дисплей/светодиодный контроллер драйвер платы LVDS мониторы повторное ноутбук 1680x1050

Примечание:

Пожалуйста, оставьте сообщение с моделью и версией вашего ЖК-дисплея при оплате, спасибо!

Это отличный набор легкосборочного ЖК-контроллера, который используется для того, чтобы превратить неиспользуемую ЖК-панель в рабочий стол/ПК
Монитор. Станет сюрпризом, что ваш неиспользованный ЖК-дисплей будет хорошо использоваться и больше не будет пустой тратой. Или это очень интересно
Вещи, чтобы сделать монитор успешно самостоятельно.M.RT2261-это плата управления ЖК-экраном, которая поддерживает 14-19 дюймов

Панель с одним/двойным интерфейсом LVDS, и разрешение до 1920x1080.

Описание:

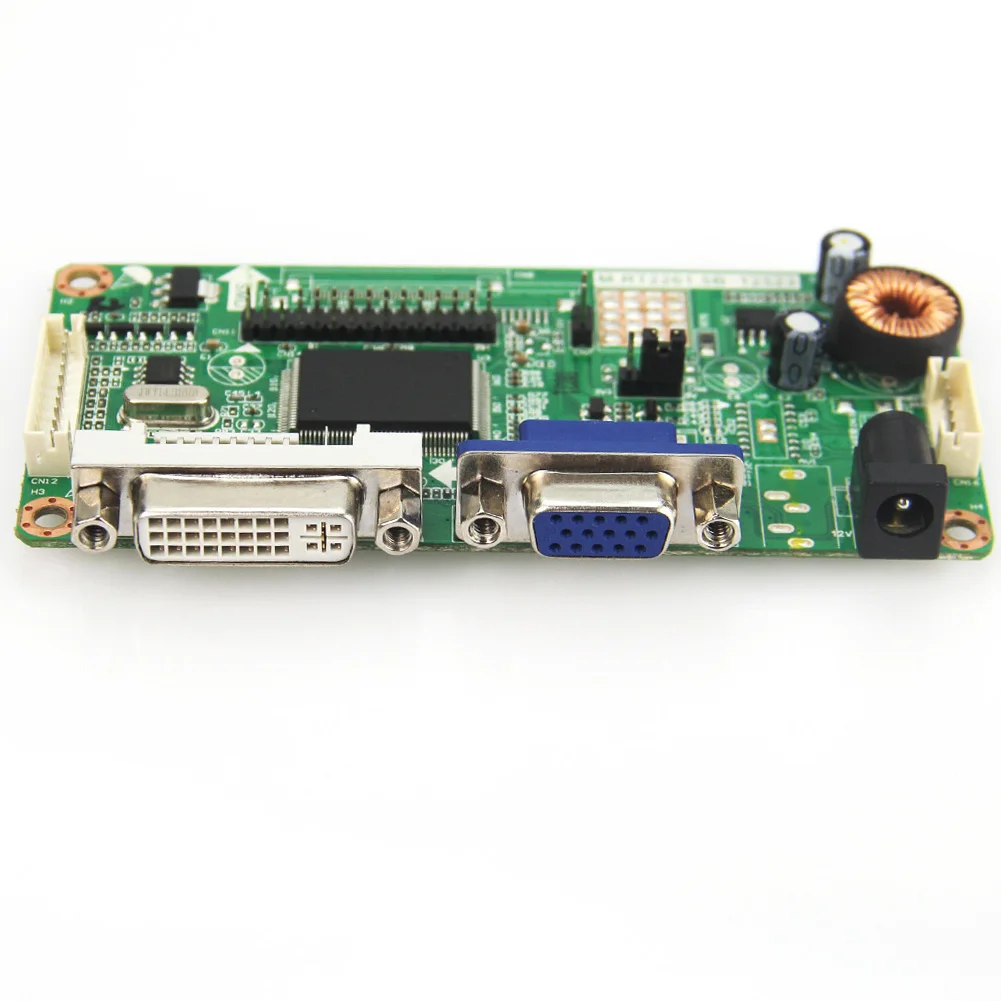

M.RT2261-Плата управления монитором. Он может поддерживать светодиодный/ЖК-панели, разрешение которых составляет до 1920x1080

M.RT2261 может синхронизироваться с компьютером автоматически. Синхронизация требует синхронного сигнала, горизонтального

И Вертикальная синхронизация раздельно.

M.RT2261 поддерживает динамическое контрастное управление, вход для наушников и цифровое регулятор громкости одновременно.

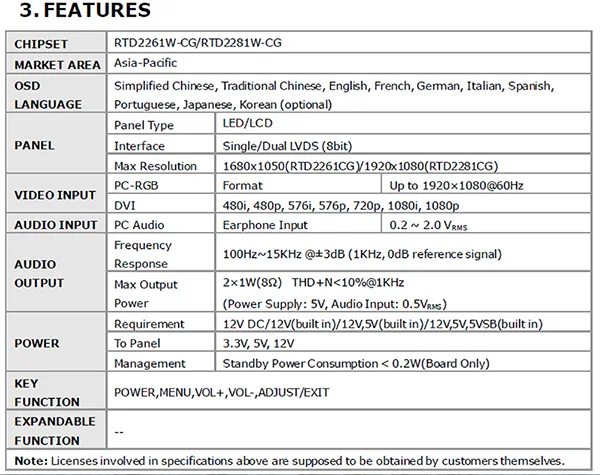

M.RT2261 с интерфейсом, приведенным ниже:

Размер платы: 4,21 дюйма (Д) * 2,03 дюйма (Ш) * 0,71in (В)

 Скачать Спецификация плата контроллера

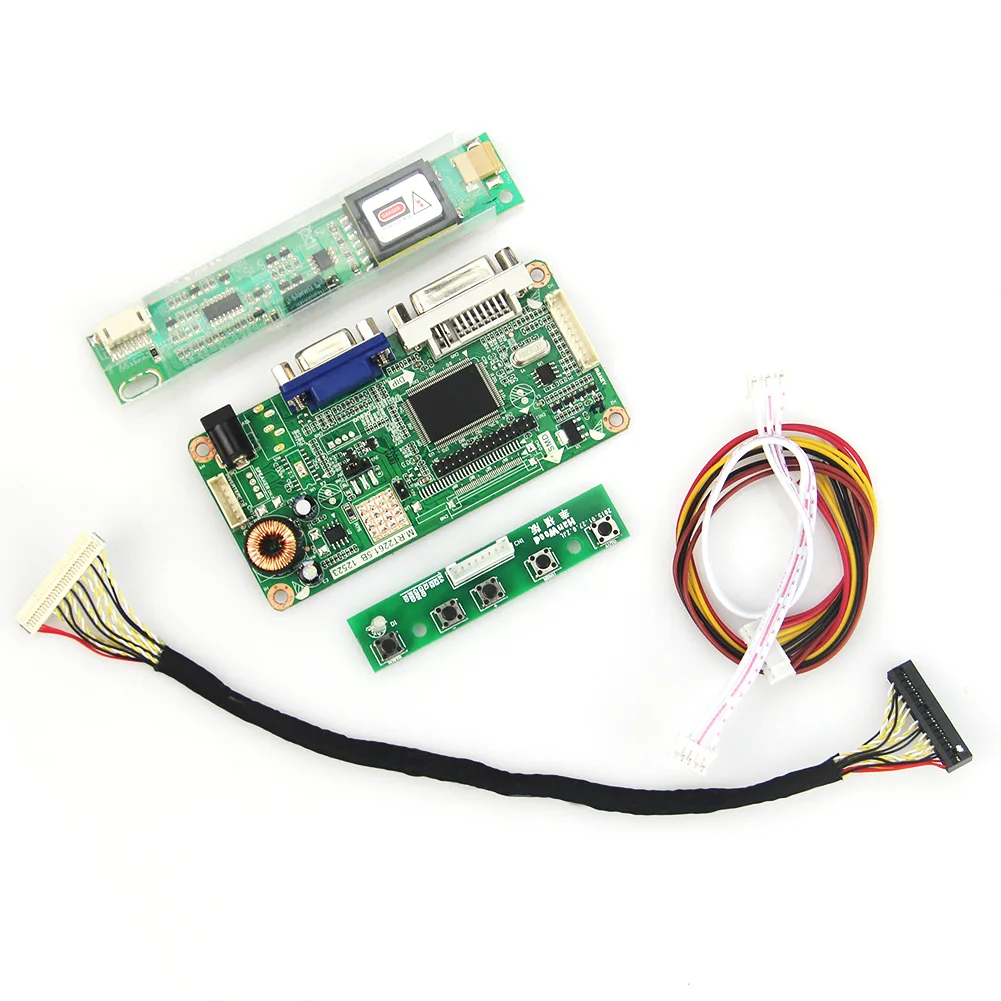

Посылка включает в себя:

 1x ЖК-дисплей/светодиодный контроллер(M.RT2261)

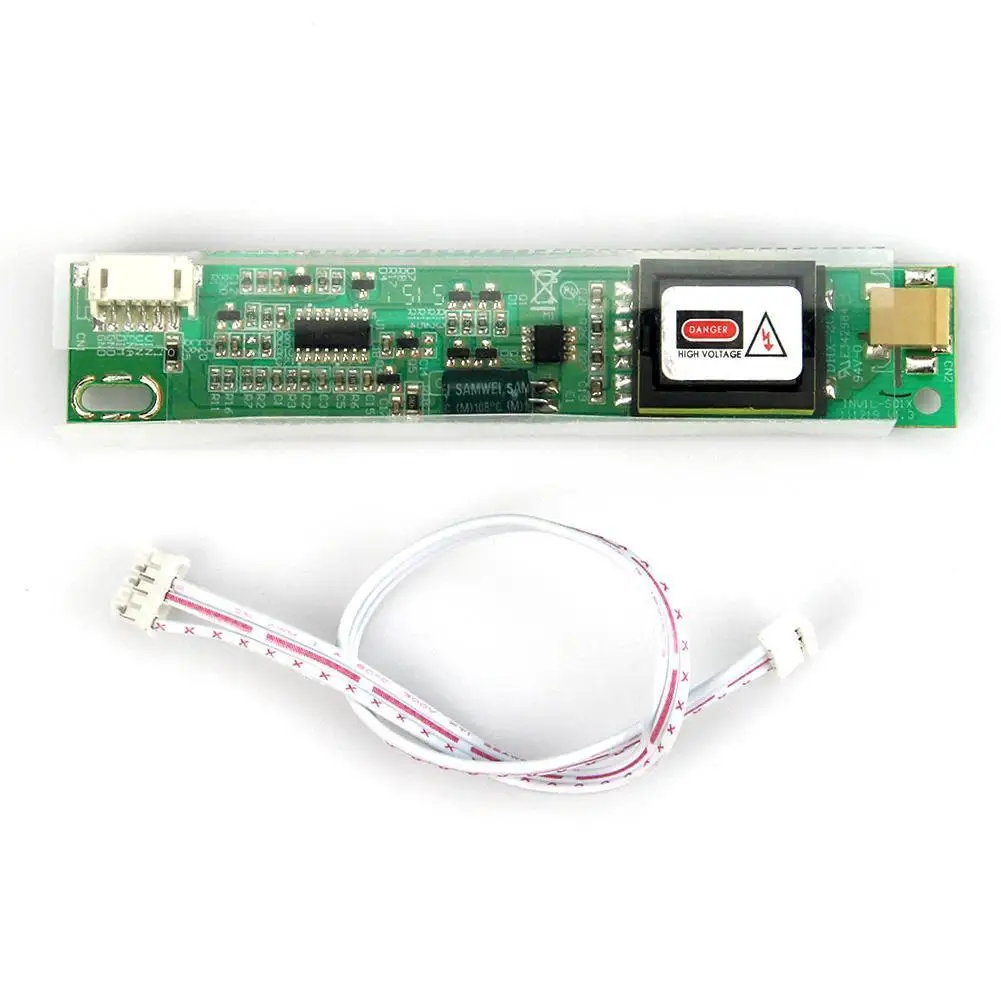

1x инверторная плата CCFL

1x клавиатура с кабелем

1x кабель низковольтной дифференциальной передачи сигналов

Советы покупателям:

Пожалуйста,Убедитесь, что вертикальныйИ горизонтальный драйвер внутри ЖК-дисплея по-прежнему работает, эта плата не может его исправить, если она не работает.

* Пожалуйста, закажите напрямую, если ваш номер модели LCD такой же, как у нас, или оставьте нам сообщение с вашим ЖК-экраном
Модель и версияКогда вы заказываете.

Q:Как найти мойЖК-дисплей Номер моделиИ номер версии?

Ответ: как правило, этикетка на задней стороне ЖК-дисплея включает в себя информацию, например, модель ЖК-дисплея иНомер версии.

 * Пожалуйста, подготовьте Кабель VGA и DVI и адаптер питания для платы контроллера, которую вы купили. Они не включены в комплект.

 * Эта плата требует постоянного тока 12 В 3,3 А, Входная мощность для ЖК-дисплея размером до 17 дюймов, а для ЖК-дисплея размером от 17 до 22 дюймов-12 В 4 А.
ЖК-дисплей не может быть освещен, если ток питания не используется, как указано.

 Перед размещением заказа рекомендуем atteОбратите Ваше вниманиеРабочаяПоставка платы контроллера следующим образом:

SUpply, как показано на левой картинке, может работать, но правильный нет!

* Чтобы защитить этой плате от повреждений, высокого качества адаптер питания рекомендуется

12VDC 3.3A адаптер питания

     12VDC4.0A адаптер питания

Установите советы:

* Держите заднюю часть подальше от металлических предметов, когда используется питание, или это может привести к короткой резке или повреждению основного IC.

* Поскольку драйвер и напряжение отличаются от ЖК-дисплеев, пожалуйста, не изменяйте Джемперы на плате или используйте комплект для
Другие ЖК-дисплеи с разным номером модели, в противном случае выМогут повредить ваш ЖК-экран. Пожалуйста, свяжитесь с нами, если у вас есть какие-либо другие
Вопрос или хотите использовать комплект для другой ЖК-панели.

 * СсылкаКнопочная панель, (начинается с левой стороны, и оставить некоторые булавки на правой пустой),И подключите инвертор к контроллеру
Плата, затем подключите 12 В постоянного тока к плате дляЖК-лампа CCFL для тестирования подсветки.
В том случае, еслиЖК-панель загорается, это означает, что подсветка ЖК-дисплея работает, тогда вы можете выключить питание. Если ЖК-экран
Не горит, затем подсветка сломана, вам нужно заменить лампы.

* В соответствии с приведенным выше способом, затем отключите блок питания,ПодключенияДифференциальная Сигнализация пониженного напряженияС ЖК-разъемомИ плата управления

(Подключите отмеченную область LVDS к1St Pin), иЗатем вставьте VGA, HDMI или DVIВходной сигналСигнал (Вход VGA по умолчанию,
   Пожалуйста, используйте кнопки для переключения для входа DVI)  .

* Применяется при напряжении 12 В постоянного тока

 *Полный комплект подключения.

Вот Собранный ЖК-комплект:

Теперь Наслаждайтесь успешно выполненным монитором «сделай сам», наш профессиональный инженер всегда будет рад поддержать вас
Если у Вас возникли вопросы, спасибо!

Вы также можете просмотреть наше видео-руководство на youtube, спасибо!

 Ссылка на предложение://youtu.be/s9xpn80muEk
