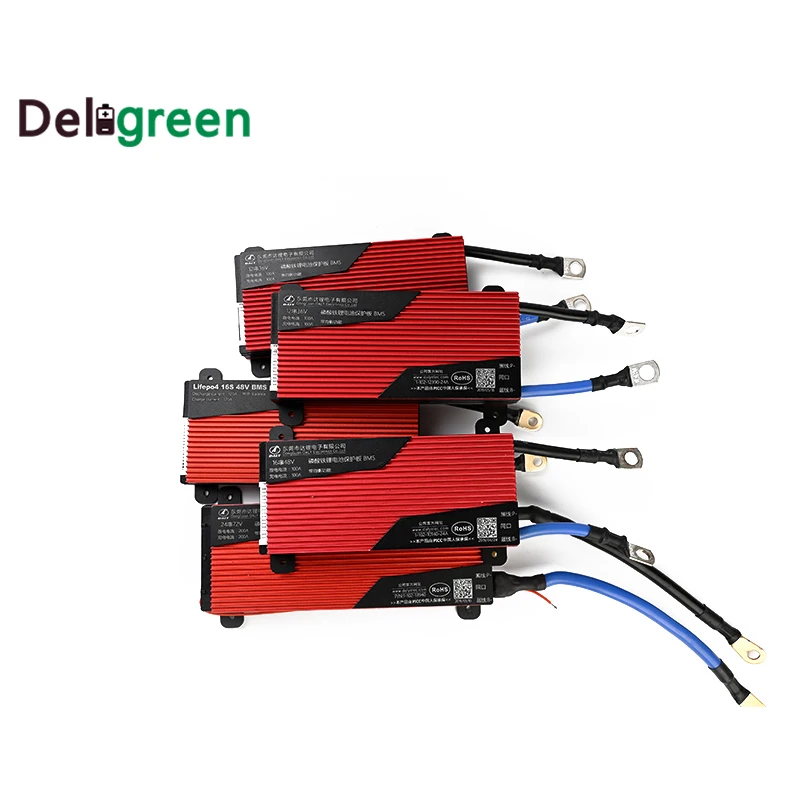

Deligreen 10S 60A 36 в PCM/PCB/BMS для литиевого аккумуляторного блока 18650 литий полимерный

Все BMS есть в наличии.

Цена лучше, чем обычно, если вам это нужно, добро пожаловать на заказ напрямую!

Мы отправим товар в течение одного дня!



1. Обзор

Мы можем спроектировать его для различных литиевых батарей, таких как LiFepo4, LiMn2O4, Li-polymer и т. д.

Основные функции: защита от перезарядки, защита от разрядки, защита от перегрузки по току, защита от короткого замыкания, защита от температуры и т. д.

2. Преимущество

◆Используйте высококачественный (A-level) защитный интегральный замыкание IC, от решения Seiko из Японии.

◆Сильная способность к нагрузке, постоянная разрядка тока 60A, использование высокого сопротивления напряжения, низкое внутреннее

Сопротивление мощности Mosfet. Теплоотвод значительно поможет охлаждению.

Сам ◆IC имеет функцию балансировки мощности. Схема проста и надежна.

◆Типичное Обнаружение напряжения для каждой ячейки. Таким образом, каждый аккумулятор будет предотвращен из-за заряда или разрядки. Защита от перегрузки по току и короткого замыкания

Функция очень надежная. Долгое время короткого замыкания нагрузки не повлияет на печатную плату и батарею. Защита температуры во время зарядки и разрядки.

◆Extreme низкая потребеление энергии. Потребление всего устройства составляет менее 50uA.

◆PCB использование высокой анти-коррозии, Высокая водонепроницаемость, высокое сопротивление ОУР Формальное покрытие

3. Технические параметры

Техническая спецификация для 3,7 V литий-ионный аккумулятор BMS( 10A-60A) Содержание Спецификация Блок Примечание 10A 15а 20А 30A 40А 50A 60А A Разряд Постоянная разрядка тока 10 15 20 30 40 50 60 A Защита от перегрузки по току 30 ± 5 50 ± 5 60 ± 10 100 ± 20 120 ± 20 150 ± 30 180 ± 30 A Зарядка Напряжение зарядки Серия № * 4,25 V Зарядный ток 5 8 10 15 20 25 30 A Общий порт Зарядный ток 8A по умолчанию A Отдельный порт Защита от перезарядки Перезарядка вольт 4,25 ± 0,05 V Задержка защиты от перезаряда вольт 1. S Разрядка напряжения 4,15 ± 0,05 V Балансировка мощности Баланс мощности вольт 4,18 V Баланс релиз вольт 4,18 V Баланс тока 30 ± 5 Ма Защита от перегрузки Обнаружение разрядки вольт 2,7 ± 0,1 V Задержка обнаружения разрядки 1. S Разрядка вольт 3,0 ± 0,05 V Защита от перегрузки по току Задержка обнаружения перегрузки по току 1. MS Защита от перегрузки по току Выключение нагрузки Защита от короткого замыкания Защита от короткого замыкания Короткое замыкание внешней нагрузки Задержка обнаружения короткого замыкания 250 США Обнаружение короткого замыкания Отключение нагрузки Температурная защита Температурная защита Зарядка<0℃, Разрядка>70℃ ℃ Требуется дополнительная Настройка Сопротивление Резистор основной цепи ≤ 20 МОм Собственного потребления Рабочий ток ≤ 100 МкА Сонный ток (когда батарея перегружена) ≤ 20 МкА Рабочая температура Температурный диапазон -20 ~ 70 ℃ Температура хранения Температурный диапазон -40 ~ 80 ℃

Техническая спецификация для 3,7 V литий-ионный аккумулятор BMS( 80A-250A) Содержание Спецификация Блок Примечание 80а 100А 120А 150А 200A 250А A Разряд Постоянная разрядка тока 80 100 120 150 200 250 A Защита от перегрузки по току 250 ± 50 300 ± 50 400 ± 100 500 ± 100 600 ± 100 600 ± 100 A Зарядка Напряжение зарядки Серия № * 4,25 V Зарядный ток 40 50 60 75 100 125 A Общий порт Зарядный ток 50A по умолчанию A Отдельный порт Защита от перезарядки Напряжение перезарядки 4,25 ± 0,05 V Защита от перезарядки вольт задержка 1. S Разрядка напряжения 4,15 ± 0,05 V Балансировка мощности Баланс мощности вольт 4,18 V Баланс релиз вольт 4,18 V Баланс тока 35 ± 5 Ма Защита от перегрузки Обнаружение разрядки вольт 2,7 ± 0,1 V Задержка обнаружения разрядки 1. S Разрядка вольт 3,0 ± 0,1 V Защита от перегрузки по току Задержка обнаружения перегрузки по току 1. MS Защита от перегрузки по току Выключение нагрузки Защита от короткого замыкания Защита от короткого замыкания Короткое замыкание внешней нагрузки Задержка обнаружения короткого замыкания 250 США Обнаружение короткого замыкания Выключение нагрузки Температурная защита Температурная защита Зарядка<0℃, Discharge>70℃ ℃ Может быть настроен Сопротивление Резистор основной цепи ≤ 20 МОм Собственного потребления Рабочий ток ≤ 100 МкА Сонный ток (когда батарея перегружена) ≤ 20 МкА Рабочая температура Температурный диапазон -40 ~ 80 ℃ Температура хранения Температурный диапазон -40 ~ 80 ℃

1. Подробная информация

2. Структура продукта

3. Инструкция по проводке

4. Упаковочный лист



5. Как проверить, хорошо ли BMS или нет

6. Обзор фабрики

7. Вопросы и ответы

1 какой ток PCB я должен выбрать?

Выберите блок питания 13S 48V в качестве примера: какой PCB вы должны выбрать, зависит от мощности вашего двигателя или ограничения тока вашего контроллера. Ниже 350 Вт, вы можете выбрать 16A. Ниже 500 Вт, вы можете выбрать 18A, ниже 800 Вт, вы можете выбрать 35A, ниже 1 кВт, вы можете выбрать 60A. Более 1200 Вт, то же самое. Если вы не уверены, пожалуйста, свяжитесь с нами.

2 могу ли я использовать больший размер PCB, чем должен?

Предположим, вам нужно 60A PCB, но вы выбрали 80A, то есть OK.80A позволяет более высокий ток. Ничего плохого, но немного более высокую цену. Но если вы выбираете 50A, извините, это слишком мало. Таким образом, вы можете выбрать более высокую спецификацию, но не можете выбрать более низкую, чем это должно было быть.

3 какой тип зарядного устройства я должен выбрать?

Литиевая батарея должна заряжаться зарядным устройством литиевой батареи. Вы не можете зарядить его свинцово-кислотным зарядным устройством. Свинцово-Кислотное зарядное устройство может повредить MOS трубу PCB.

4 Если у меня есть печатная плата, мне нужны какие-либо балерины?

Да, если вы можете добавить балерины QNBBM, это будет идеально. Основная функция PCB заключается в том, чтобы не допустить перезарядки или перезарядки батарей, перегрева и т. д. Все PCB /BMS в мире баланса производительности не является удовлетворительным. С добавлением танцоров срок службы батарей будет больше, и емкость будет полностью использована.

5 как определить, сломан ли мой PCB или нет?

Если вы хотите определить, подходит ли печатная плата или нет, пожалуйста, используйте несколько метров и посмотрите, находится ли Напряжение каждой ячейки близко друг к другу или нет. Когда разница в напряжении составляет 1 в, батарея будет иметь такую Производительность: расстояние вождения короткое, отключается при запуске, Время зарядки очень короткое. В такой ситуации некоторые батареи неисправны. Когда печатная плата сломана, батарея не может быть разряжена, когда вы измерили напряжение батареи является нормальным.
