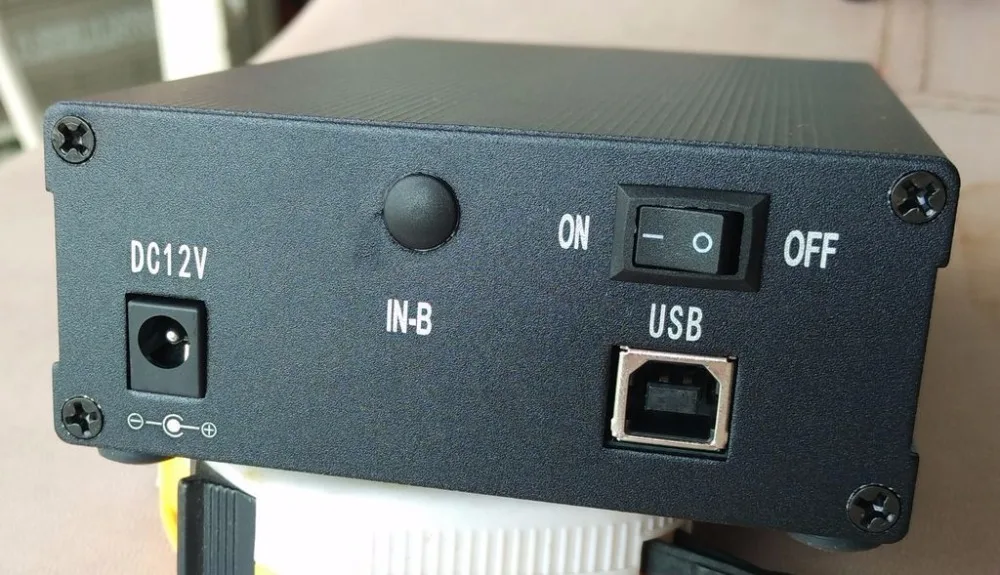

1 шт. NWT500-BNC анализатор частоты 50K-550M измеритель частоты

Название: NWT500 анализатор развертки, амплитудно-частотный характеристика анализатор

Тип: NWT500-BNC

Частотный диапазон: 0,05 M-550 мгц,

Материал стельки: 1 Гц

Сила выходного сигнала: 4dBm

Логарифмический Динамический диапазон: лучше, чем 50 дБ

Диапазон линейного обнаружения: 0-1 в EMF

Интерфейс: USB, BNC

Источник питания: DC11.5-12.5V / 0,5 A

Программное обеспечение управления: WINNWT4 V4.08.02

Размер:40,5*97*178 мм

Характеристики: поддержка логарифмического, линейного обнаружения, с 0-50 дб аттенюатором,

Способен на сопротивление, VSWR (сопротивление VSWR Мост должен соответствовать) Другие функции измерения

4-слойной конструкции

Приложение 1: Вопросы и ответы

Что это,Что-нибудь б/у

Развертки частотыХарактеристикаТестер, является тестовым комплектом, тест compent частоты и кривой усилителя, suh как тест LC танк частоты и кривой усилителя.

В чем разница NWT sweep и BT3 (китайский тип) используется CRT sweep.

NWT серийный развертки цифровой развертки,Небольшой шаг, подключение пк данных расчета, может VFO выход. Меньше легче, чем старый развертки. NWT4000-1,NWT4000-2 может использовать простой анализатор спектра

Подметать подключенный ПК без ответа

Проверьте драйвер USB, проверьте внешний источник питания постоянного тока, проверьте настройки программного обеспечения.

Развертка может проверить Дубликатор, как проверить

Можете протестировать,Duplexer-это фильтр.Частотомер подсоединен к выходу разъема и приемного терминала duplexer антенны, частоты стреловидного метра входного конца подключенных машин, могут быть измерены

Как проверить антенна

Используемый мост для измерения КСВ или три порта подключения.

Мост для измерения КСВ испытаний:

Используемый мост для измерения КСВ может быть измерен в Бобби, может быть качественное измерение, нужно обратить внимание, частотомер Может использоваться только Моста с выходом RF, а не с выходом обнаружения полосы моста

Три порт подключения

Используется три порта подключения заменить мост для измерения КСВ, может проверить антенну, только для сравнения теста.

Внимание анализатора развертки в использовании

Сопряжение с компьютером, DUT, поэтому нужно обратить внимание на землю хорошо, не слишком высокий уровень входной конец обнаружения, в противном случае это повредит обнаруживающий элемент.

Usb-порт питания недостаточно, как это сделать?

В соответствии с протоколом USB2.0 ток составляет 0,5a, достаточно. Если источника питания недостаточно, проверьте подключение кабеля USB, измените высококачественный usb-кабель, измените на порт USB 3,0 (ток 0,9а), используйте внешний источник питания usb-хаб.

Сопротивление не соответствует, любая проблема, как решить.

Несоответствие сопротивления, мощность не 100% передачи, отражения. Вызовет замеренные параметры (усиление, колебания, потеря вставки, полоса пропускания) и другие параметры неверны, может рассматривать внешний трансформатор или сопротивление как соответствие сопротивления, затем измерить

Мне нужно улучшить точность входного и выходного сопротивления, как это сделать,

Вставьте аттенюатор в инструмент ввода и вывода, аттенюатор нормальный 3 дБ, если вы хотите быть более точным, может быть заменен на 10 дБ или более высокий аттенюатор, недостатком является потеря динамики.
