Этот продукт предоставляет 64-битный драйвер WIN7 и тестовую программу и соответствующий код

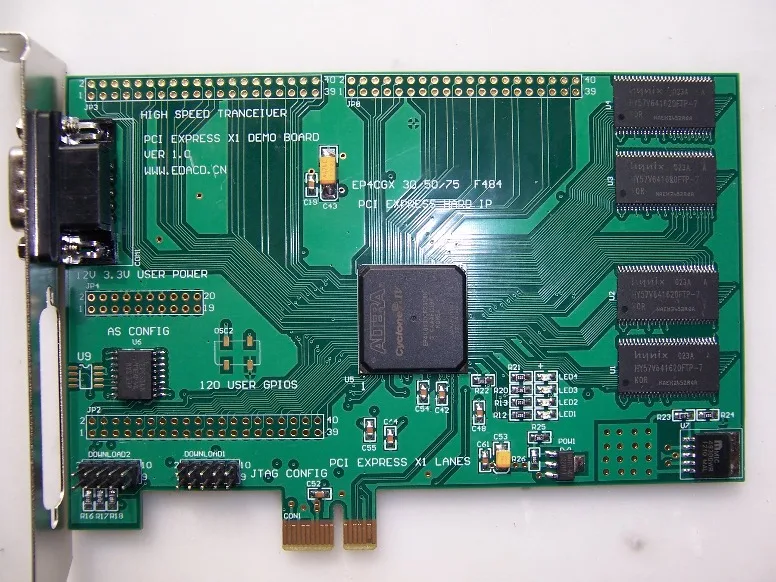

Платформа разработки S5300PCI-EX1 является основной спецификацией оборудования:
FPGA:EP4CGX30CF23C8 (опционально EP4CGX50CF23, EP4CGX75CF23, полностью совместимая трубка), скорость устройства также опционально-6, -7 высокоскоростных устройств. FPGA обеспечивает жесткий IP PCI-E. Он реализует протокол физического уровня и уровня передачи данных протокола PCI-E 1,1. Пользователям нужно только разработать TLP (уровень передачи данных) и прикладной уровень протокола PCI-E, что упрощает пользовательский дизайн. Физический уровень и уровень передачи данных PCI-E реализованы жестким IP, который не занимает ресурсы ПЛИС и является стабильным и надежным.
64100 МГц SDRAM 32M SDRAM32M64M128M100-8/133-7MHz800M/
Вход и выход 120 пользовательских GPIO: поддерживает напряжение ввода-вывода 3,3 В, 2,5 в, 1,8 в и 1,5 в, а также вход и выход LVDS.
JTAG и как загрузки: поддержка отладки, компиляции и загрузки функций QUARTUS 11, конфигурационных устройств EPCS16 для удовлетворения максимальных требований к конфигурации EP4CGX70.

S5300PCI-EX1 платформа разработки-это основная спецификация программного обеспечения:
Жесткий IP PCI-EX1: реализовано внутренним оборудованием ПЛИС, не занимает ресурсы ПЛИС, реализует физический уровень и уровень передачи данных протокола PCI-E, стабильно и надежно, И принимает интерфейс AVALON ST для уровня передачи данных и интерфейса прикладного уровня.
Уровень передачи данных PCI-E: полная конструкция исходного кода VHDL, реализует протокол передачи данных слоя PCI-E (уровень TLP), поддерживает чтение, запись, чтение памяти DMA, память DMA, полное чтение и запись памяти DMA, полное чтение памяти в нескольких форматах пакетов данных TLP, Загрузка данных при загрузке данных поддерживает автоматическую переменную от 8 до 128 байт, интерфейс с твердым IP-интерфейсом AVALON ST PCI-E для подключения напрямую к ПЛИС.
Уровень приложения пользователя: полная конструкция исходного кода VHDL, поддержка 64-битного входного и выходного интерфейса FIFO, 32-битная ведомая память, сопоставленный интерфейс чтения и записи, поддержка ввода внешних прерываний.
Интерфейс чтения и записи памяти SDRAM: полная конструкция исходного кода VHDL, управление вводом и выходом данных на передачу SDRAM, а также реализация функции передачи и кэширования данных.
Программа драйвера и тестирования: платформа разработки драйвера и приложения разработана VC6. Инструменты разработки DDK поддерживают разработку драйвера и исходного кода приложения, а также поддержку чтения и записи DMA, сопоставления памяти, чтения и записи, Функции ввода прерываний. Драйвер поддерживает проверку производительности чтения и записи DMA, проверку проверки данных DMA и функцию файла депозита данных. Программа драйверов и тестирования использует структуру привода WDM для поддержки операционных систем, таких как WIN2000, XP, WIN7 и т. Д.

Блок-схема внутреннего порта Высокоскоростной платформы разработки данных PCI-E S5300 выглядит следующим образом:

PCI-EXPRESSX1 разработки S5300 набор платформы содержит следующее содержимое:
Аппаратная печатная плата платформы разработки S5300 PCI-E X1;
Плата 32 Мб SDRAM;
Альтернативный байтбластер2 линия загрузки 1;
Установка платформы разработки ALTERA QUARTUS2 11 CD-ROM;
Инструменты разработки драйверов DDK и DRIVERWORKS CD-ROM;
Встроенный Полный исходный код FPGA, руководство по использованию и инструкции;
Полный дизайн исходного кода драйвера, руководство по использованию и инструкции;
Схема схемы цепи S5300 и дизайн печатной платы;

Производительность и совместимость, Проверка устойчивости
Макетная плата PCI-E протестирована на следующей машине совместимости с ПК и работает нормально:
В тесте производительности используется режим максимальной передачи цикла. Размер каждого блока DMA составляет 512K байт, в соответствии со средней скоростью потока 60 секунд рассчитывается Количество блоков DMA, передаваемых в течение одной секунды. Помимо размера блока DMA, полезная нагрузка (загрузка данных) PCI-E влияет на чтение и запись производительности PCI-E. Общий чипсет ПК поддерживает 128 байт DMA 128 байт полезной нагрузки для чтения и записи, полезной нагрузки чтения и записи коэффициент использования DMA 82%, группа чипов ПК поддерживает 256 байт DMA для чтения и записи полезной нагрузки, может быть открыта в CMOS, улучшенная производительность чтения, 256 байт полезной нагрузки, скорость чтения и записи DMA составляет 91%.
Нагрузка данных DMA составляет 128 байт.
ЦПУ операционная система DMA чтение (хост-память на карту) DMA запись (карта на хост-память)
CORE-I3 XP 121 м байт/сек 176 м байт/сек
CORE E7200 XP 113 м байт/сек 165 м байт/сек

Нагрузка данных DMA составляет 256 байт.
ЦПУ операционная система DMA чтение (хост-память на карту) DMA запись (карта на хост-память)
CORE-I3 XP 156 м байт/сек 187 м байт/сек
AMD965 XP 142 м байт/сек 192 м байт/сек

Область применения платформы разработки S5300 PCI-EX1:
Высокоскоростной сбор промышленных данных, a/d, d/a преобразование данных, обработка данных;
Высокая скорость и высокое разрешение сбора данных видео, 1080P в реальном времени захват и отображение видео;
Высокоскоростной буфер данных, высокоскоростное шифрование данных;
Высокоскоростной Промышленный контроль;
