Беспроводной WIFI последовательный ТТЛ-к ESP-M2 ESP8285 модуль + 6 в 1 CP2102 USB TTL взаимной

Беспроводной WIFI последовательный ТТЛ-к ESP-M2 ESP8285 модуль + 6 в 1 CP2102 USB TTL взаимной

ESP8285 ESP-M2 Wifi серийный модуль

TTL-WiFi разработан и разработан на основе ESP-M2 WiFi модуля, который извлекается TTL, EN, STATE и другие контакты. Важно, что TTL-WiFi уже встроен в серийную прозрачную прошивку передачи, запрограммированную нашей компанией (SZdoit), который может осуществить прозрачную передачу данных в облако в режиме реального времени, вместе с контролем низкого заряда, индикатором состояния. Эта плата может заменить старую проводку последовательного WiFi устройства для реализации сбора данных и управления.

Полностью совместим с оригинальным электрическим интерфейсом и физическим интерфейсом для последовательного прозрачного Bluetooth; Встроенная промышленная прозрачная прошивка передачи V3.0 с стабильностью и надежностью с помощью веб-конфигурации; встроенный высокопроизводительный WiFi модуль ESP-M2 с размером: 34 мм * 17 мм * 4 мм.

Рабочее напряжение: 4,5 V ~ 6,0 V, TTL Рабочее напряжение: 3,3 V (совместим с 5,0 V)

Предоставленные Контакты: STATE, TXD, RXD,EN

Средний ток: 80 мА; Когда данные отправлены, это 170мА; Но это 20 μa в режиме глубокого сна.

Поддержка серийный в команде; Поддержка re-программируемые, прошивка OTA update.

Бесшовное, прозрачное передачи данных между серийные номера и Wi-Fi

Встроенный веб-сервер HTTP, поддерживает настройки параметров на веб-странице

Поддержка автоматического повторного подключения в режиме WiFi STA и TCP-клиенте

Поддержка набора скорости передачи данных, бит данных, проверки паритета, стоп битов и/или времени субподряда;

Поддержка скорости передачи данных (bps): 300/600/1200/2400/4800/9600/19200/38400/57600/74800/115200/230400/460800/921600/1843200/3686400.

Поддержка AP enable, автономный SSID/пароль, Автономный IP и продолжительность сети;

Автоматическое сканирование периферийной точки доступа Wi-Fi, поддержка включения STA, DHCP, Автономный IP;

Поддержка TCP сервера, TCP клиента, UDP сервера, UDP клиента и UDP местного вещания;

Поддержка разрешения DNS автоматически для удаленного адреса

Поддержка проверки статуса по команде

Предоставьте IO4, чтобы показать статус WiFi

Рабочая температура: -40 градусов Цельсия-125 градусов Цельсия

6 в 1 CP2102 серийный модуль

Шесть в одном многофункциональном модуле интерфейса преобразования:

USB в TTL

USB на 232

USB на 485

TTL до 232

TTL до 485

От 232 до 485

Особенности:

CP2102 чип ядра: CP2102 USB к последовательному чипу является лучшим качеством, Наиболее стабильная производительность намного превышает стоимость того же чипа, такого как PL2303, FT232, CH341 и так далее. Высокоскоростная, надежная, стабильная, способна вести CP2102 USB к серийным модулям продаж по важным причинам.

Ультра-маленький размер: схема только в том случае, 3,1 см X 1,8 см. Ультра-маленький размер, отсутствие размера u-диска, только с шириной usb-порта, даже на этих двух usb-портах от очень плотного ноутбука можно легко разместить рядом с двумя.

3,3 V + 5 V Совместимость: этот продукт отлично поддерживает 3,3 V. Сейчас много high-end микроконтроллер, как, например, руки, STM32, DSP, который был принят 3,3 V. Дополнительные модули совместимы только 5V уровня, они не имеют 3,3 V Выходное напряжение функции.

Выходная мощность: Этот модуль может быть подключен к системе микроконтроллера для облегчения отладки. 5V-500mA или 3,3 V-100mA.

Защита от перегрузки по току: Встроенный перестраиваемый предохранитель, даже если положительное и отрицательное короткое замыкание не повредит печатную плату или компьютер. Если есть короткое замыкание или ток превышает 500 мА, предохранитель будет автоматически отключен, чтобы быть короткого замыкания цепи предохранителя для восстановления ненормального. Эффективно защищает безопасность вашего компьютера.

Индикатор приемопередатчика: когда последовательная линия для отправки или получения линий передачи данных, плата получит световой индикатор для легкой отладки.

Интерфейс уровня TTL: может быть непосредственно подключен к микроконтроллеру или другим встроенным устройствам, таким как 51, STC, AVR, ARM, FPGA и т. д., без преобразования.

Интерфейс уровня RS232: подключение к компьютеру или последовательным устройствам уровня Rs232.

Интерфейс уровня RS485: автоматическое управление отправкой и получением без линии управления трансивером, принимающее по умолчанию состояние, отправка статуса при отправке данных.

Свобода Huzhuan четыре уровня: уникальный дизайн цепи, USB, TTL, RS232, RS485 свобода преобразования, переключается переключателем для достижения физической, удобной и надежной, без помех.

Высокоскоростная связь: до 2 Мбит/с.

Сигналы DTR, RTS: серийный модуль ведет DTR, RTS сигнал универсален, поддерживает MSP430 микроконтроллер BSL загрузок.

SMT машины, чипы промышленного класса: Этот модуль использует технологию всего процесса размещения машины, качество и дешевая ручная сварка пластырей имеют качественную разницу, стабильную и надежную гарантию производительности.

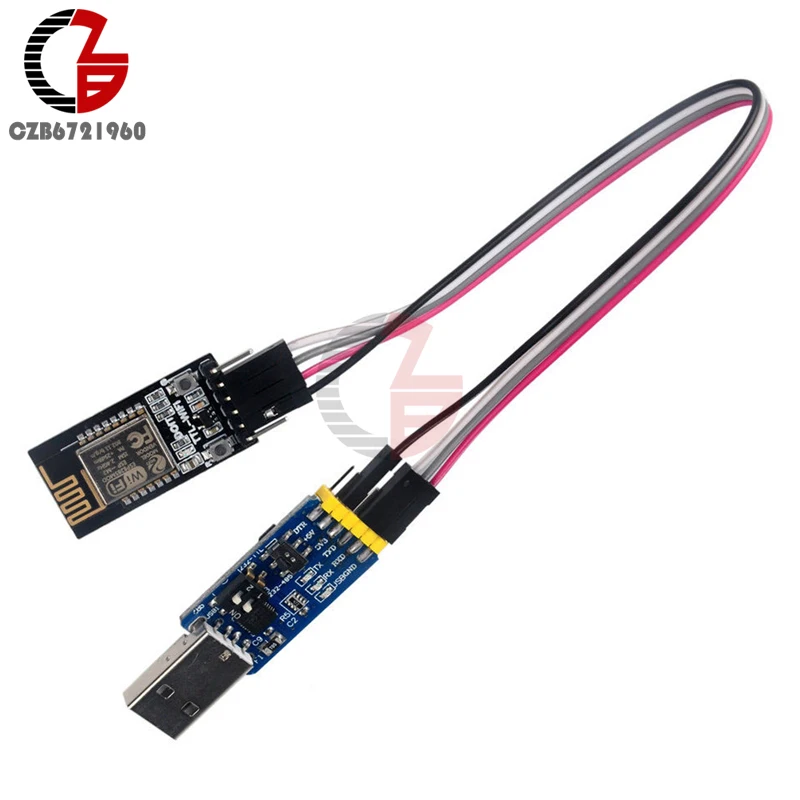

Посылка:

1 х беспроводной Wifi последовательный порт TTL к Wifi ESP-M2 ES8285 модуль

1 x CP2102 USB в TTL RS232 USB TTL в RS485 взаимное преобразование 6 в 1 модуль преобразования

1 x 4-контактный кабель
