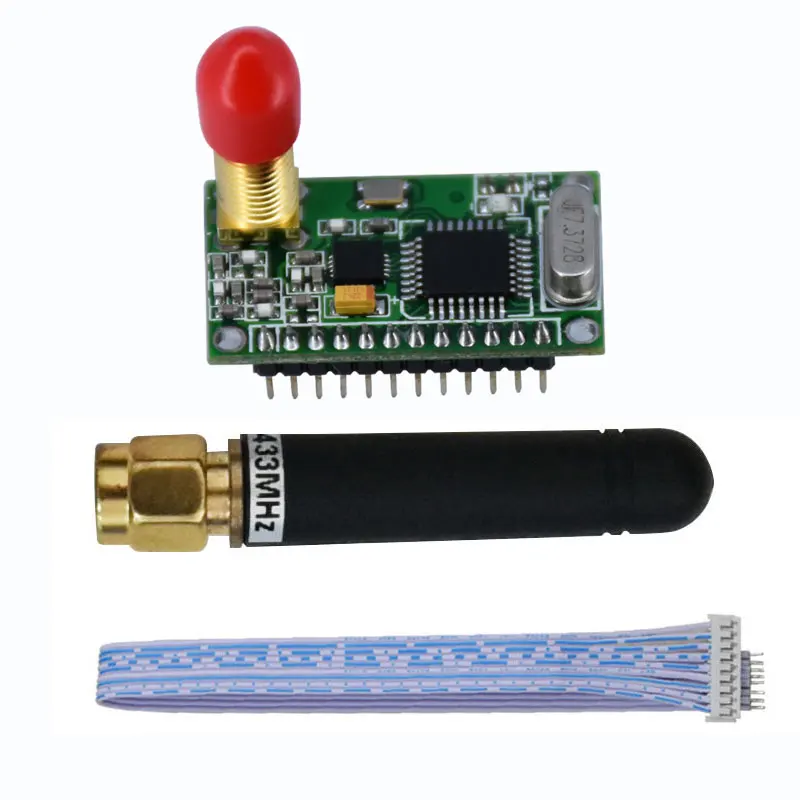

Миниатюрный модуль радиочастотного передатчика 433 МГц 315 TTL приемопередатчик

Миниатюрный модуль радиочастотного передатчика 433 МГц 315 TTL приемопередатчик

При размещении заказа, пожалуйста, помогите подтвердить указанные ниже параметры, чтобы мы могли подготовить товары как можно скорее.

Технические характеристики:

1 Технические параметры:

Частотный диапазон

304 ~ 330 МГЦ, 430 ~ 452 МГц, 853 ~ 878 МГц, 902 ~ 928 МГц

Передача Мощность

10dBm

Модуляции

GFSK

РЧ-Скорость передачи данных

1200 ~ 38400bps

Интерфейс

RS232 и RS485 и TTL

Питание

+ 3,3 ~ 5.5VDC

Интерфейс формат данных

8E1/8N1/801

Чувствительность приема

-118 ~ -106dBm (1% BER)

Пропускная способность канала

676 кГц

Рабочая Температура

-40 ℃ ~ 80 ℃ (промышленный класс)

Рабочая влажность:

От 10% до 90% относительной влажности, без конденсации

Выбросов ток

≤ 40mA

Получение ток

≤ 25mA

Спящий ток

≤ 5mA

Размер (Д/Ш/В)

31,8X19,2X6,8 мм

2 размера

3. Определение XZ-DT014 соединительного терминала:

XZ-DT014 обеспечивает 12 контактов (JP1)

Контакты

Определения

Описание продукта:

Уровень

Подключите к терминальному

Обратите внимание

1

GND

Основание для источника питания

Основание для источника питания

2

VCC

Мощность питания постоянного тока

+ 3,3 ~ 5,5 V

3

SET_EN

Набор позволит

TTL

4

RxD/RS-232

Последовательные данные приемный конец

RS-232

ТСД

COM2

5

TxD/RS-232

Последовательной передачи данных передачи конец

RS-232

RxD

COM2

6

Сброс

Сигнал сброса (вход)

TTL

Отрицательный импульс сброса

7

Сон

Контроль сна (вход)

TTL

Сон сигнала

Высокий уровень сна

8

TxD/TTL

Последовательные данные приемный конец

TTL

RxD

COM1

9

RxD/TTL

Последовательной передачи данных передачи конец

TTL

ТСД

COM1

10

Sgnd

Дорожный сигнал

Подключен к земле источника питания

11

A /RS-485

Порт сигнала 485

RS-485

A /RS-485

COM3

12

B /RS-485

B порт сигнала 485

RS-485

B /RS-485

COM3

4.XZ-DT01X Частотная Таблица

Канал

XZ-DT013 (МГц)

XZ-DT014 (МГц)

XZ-DT018 (МГц)

XZ-DT019 (МГц)

0

304,5252

430,1618

853,0938

902,5248

1

305,3250

430,8378

853,8936

903,3246

2

306,1248

431,5138

854,6934

904,1244

3

306,9246

432,1898

855,4932

904,9242

4

307,7244

432,8658

856,2930

905,7240

5

308,5242

433,5418

857,0928

906,5238

6

309,3240

434,2178

857,8926

907,3236

7

310,1238

434,8938

858,6924

908,1234

8

310,9236

435,5698

859,4922

908,9232

9

311,7234

436,2458

860,2920

909,7230

10

312,5232

436,9218

861,0918

910,5228

11

313,3230

437,5978

861,8916

911,3226

12

314,1228

438,2738

862,6914

912,1224

13

314,9226

438,9498

863,4912

912,9222

14

315,7224

439,6258

864,2910

913,7220

15

316,5222

440,3018

865,0908

914,5218

16

317,3220

440,9778

865,8906

915,3216

17

318,1218

441,6538

866,6904

916,1214

18

318,9216

442,3298

867,4902

916,9212

19

319,7214

443,0058

868,2900

917,7210

20

320,5212

443,6818

869,0898

918,5208

21

321,3210

444,3578

869,8896

919,3206

22

322,1208

445,0338

870,6895

920,1204

23

322,9206

445,7098

871,4893

920,9202

24

323,7204

446,3858

872,2891

921,7200

25

324,5202

447,0618

873,0889

922,5198

26

325,3200

447,7378

873,8887

923,3196

27

326,1198

448,4138

874,6885

924,1194

28

326,9196

449,0898

875,4883

924,9192

29

327,7194

449,7658

876,2881

925,7190

30

328,5192

450,4418

877,0879

926,5188

31

329,3190

451,1178

877,8877

927,3186

5 настроек функции программного обеспечения:

Когда SET_EN установлен на низком уровне, через 10 мс он входит в состояние настройки. Когда SET_EN установлен высокий уровень, после 100ms он входит в рабочее состояние. Исправлено 9600, 8N1, настройки программного обеспечения будут сохранены при выключении питания.

Прочитайте текущий параметр. Например, исходный канал 0 канала, четкость и показывает следующее:

Вход команда:

ASCII

$ R↙

Шестнадцатеричной

24 52 0D 0A

Возврат:

ASCII

XZ-DT014(X) V10

Канал: 0 (канал: 0 ~ 31)

Проверьте: 8e1 (паритет: Ровный паритет 8e1, четный паритет 8o1, Нет паритета 8n1)

Скорость передачи данных: 1200 (скорость передачи данных: 1200 ~ 38400)

Сон: закрытый (функция сна: закрытый, открытый)

Шестнадцатеричной

58 5A 2D 44 54 30 32, большие размеры 34-44, 20 56 31 30 W 0D 0A

43 68 61 6E 6E 65 6C 3A 20 30 0D 0A

56 65 72 69 66 79 3A 20 38 65 31 0D 0A

42 61 75 64 20 72 61 74 65 3A 20 31 32 30 30 20 0D 0A

53 6C 65 65 70 3A 20 43 6C 6F 73 65 0D 0A

● Номер канала записи:

Входная команда: «$ WC»-это команда канала записи, установленное значение 00 ~ 31

ASCII

$ WC07↙

Шестнадцатеричной

24 57 43 Ультратонкие защитные фильтры MC UV для объектива 30 37 0D 0A

Возврат:

ASCII

Канал: 7 (Номер канала: 0 ~ 31)

Шестнадцатеричной

20 20 43 68 61 6E 6E 65 6C 3A 20 Ультратонкие защитные фильтры MC UV для объектива 30 37 0D 0A

Примечания: когда номер канала меньше 10 , 0 спереди не может быть опущен.

●Write соотношение параметров

Входная команда: «$ WV»-это команда написания паритета, установленное значение N, O, E,

ASCII

$ WVE↙

Шестнадцатеричной

24 57 56 45 0D 0A

Возврат:

ASCII

Проверка: 8e1

Шестнадцатеричной

20 20 20 56 65 72 69 66 79 3A 20 38 65 31 0D 0A

Примечания: означает, что 8 бит-это допустимые бит данных, 1 бит-старт, стоп-бит, N-это не контрольный бит четности, O-это нечетный контрольный бит четности, а E-даже контрольный бит четности.

● Параметры скорости передачи данных:

Входная команда: «$ WB»-это команда записи скорости передачи данных, установленное значение A, B, C, D, E, F,

ASCII

$ WBD↙

Шестнадцатеричной

24 57 42 44 0D

Возврат:

ASCII

Скорость передачи данных: 9600

Шестнадцатеричной

42 61 75 64 20 72 61 74 65 3A 20 39 36 30 30 20 0D 0A

Примечания: Установите скорость передачи данных на 9600bps. A, B, C, D, E, F означает 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps.

● Параметры настройки сна:

Входная команда: $ WS»-это команда записи, значение набора параметров: O, C,

ASCII

$ Обм↙

Шестнадцатеричной

24 57 53 4F 0D

Возврат:

ASCII

Режим сна: открытая

Шестнадцатеричной

53 6C 65 65 70 3A 20 4F 70 65 6E 20 0D 0A

Примечания: O означает функцию открытого сна (открыть) C означает функцию закрытого сна (Закрыть).

●Write ошибка команда:

Когда идентификатор, чтение и запись флагов, ошибка команды word, возврат:

ASCII

Ошибка!

Шестнадцатеричной

45 72 72 6F 72 21 20 0D 0A

При идентификаторе, чтении и записи флагов, командном слове справа, ошибке параметров команды, возврате:

ASCII

Ошибка!

Шестнадцатеричной

(Команда флаг :) 45 72 72 6F 72 21 20 0D 0A
