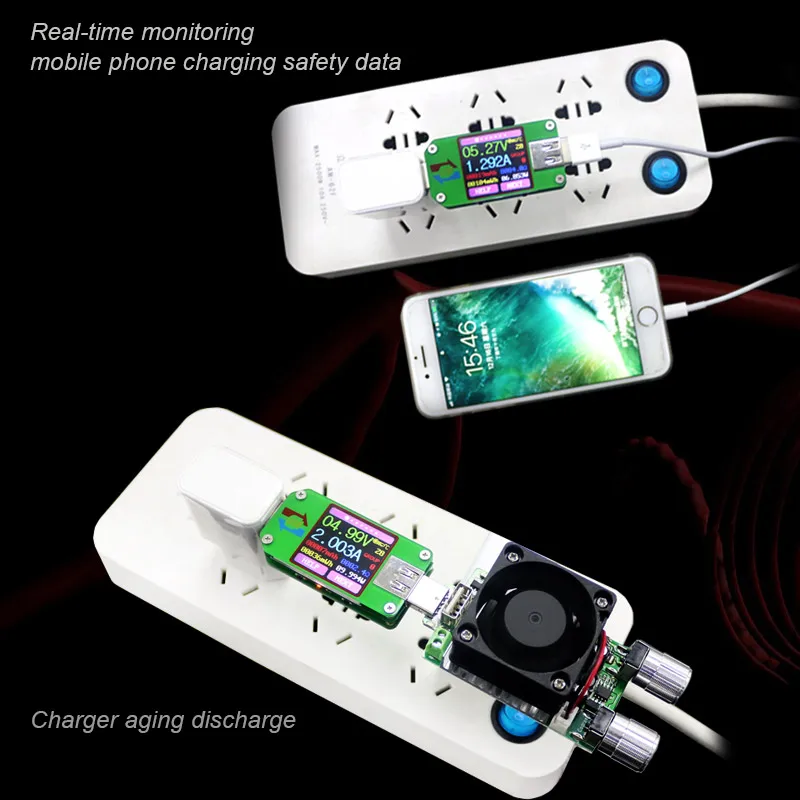

Тестер USB UM24C Вольтметр постоянного тока Амперметр измеритель напряжения емкости

Тестер USB UM24C Вольтметр постоянного тока Амперметр измеритель напряжения емкости

Полноцветный ЖК-дисплей USB 2,0

Технические параметры:

Диапазон измерения напряжения: 4,50-24,00 в разрешение измерения напряжения: 0,01 в

Диапазон измерения тока: 0,000-3.000A разрешение измерения тока: 0.001A

Емкость аккумулятора: 0-99999 мАч точность измерения напряжения: ± (0.2% + 1 цифра)

Диапазон экумуляции энергии: 0-99999mWh точность измерения тока: ± (0.8% + 3 цифры)

Диапазон импеданса нагрузки: 1,5-9999,9 Ω диапазон измерения времени: 0-99h59min59s

Диапазон температур:-10℃ ~ 100℃/0℉ ~ 200℉ погрешность измерения температуры: ±3℃/±6℉

Настройка яркости экрана: 0-5 уровень автоматическое выключение экрана: 1-9 минут

Диапазон графирования напряжения: 04,5-24,0 в диапазон графирования тока: 0.00A-3.00A

Экран дисплея: 1,44 дюймовый цветной ЖК-дисплей режим распознавания быстрой зарядки: QC2.0 QC3.0

Частота обновления: 2 Гц

Размер продукта: 71,2 мм x 31,8 мм x 12,4 мм 71,2 мм x 31,8 мм x 11,3 мм

Примечание:

1. HM24 не является версией связи, это версия conmmunication по Bluetooth-подключению.

2. Программное обеспечение только поддерживает ПК Windows 7 и выше.

3, руководство пользователя, Инструкция по установке программного обеспечения ПК и ссылка для загрузки программного обеспечения ПК:Http://www.mediafire.com/folder/0jt6xx2cyn7jt/UM24

4. ПК программное обеспечение поддерживает ПК Windows (Win 7 и выше) и телефон Android (Android 5,0 и выше, поддержка 3 видов языка, китайский, английский и русский)

5, руководство пользователя, Инструкция по установке программного обеспечения ПК и программное обеспечение ПК и ссылка для загрузки приложения Android: http://www.mediafire.com/folder/0jt6xx2cyn7jt/UM24

6, для приложения Android:

A: приложение поддерживает только android 5,0 и выше. B: позволяет приложение делать в фоновом режиме, не быть очищенным. C: позволяет автоматически запускать приложение. D: разрешить приложение оставаться после блокировки экрана, не быть очищенным.

7. Описание видео:

Тест приложения и другие функции Введение: //youtu.be/8uaKiSw0774

 //youtu.be/nIZSb0DJExc

//www.youtube.com/watch?v=NqQWMXVAE48

Отзывы покупателей: A, //www.ixbt.com/live/thunderheart/usb-tester-ruideng-um24c-s-bluetooth-podklyucheniem-k-pk-i-elektronnaya-nagruzka-na-15vt.html

B, //www.ixbt.com/live/lexus08/rd-um24c-usb-20-color-lcd-display-tester.html

Функция интерфейс:

1: основной интерфейс измерения

2: интерфейс быстрого распознавания заряда

3: Интерфейс записи данных

4: микрокабель для подключения данных интерфейс для измерения импидантности

5: графический интерфейс напряжения

6: Текущий графический интерфейс

7: пройденное расстояние в настройках Интерфейс

1: многофункциональные кнопки (полностью 4 кнопки)

2: порт Micro USB

3: USB мужской порт

4: USB женский порт

5: 1,44 дюймовый цветной ЖК-экран

6: индикатор Bluetooth: при подключении к программу управления хост-компьютером индикатор Bluetooth меняется от мигания до стабильного состояния. При подключении на экране отображается значок Bluetooth. (Только версия связи Bluetooth).

Управление инструкции по уходу за изделием

При первом включении устройства на экране приветствия отображается вскоре с помощью главного интерфейса.

Скрытый интерфейс: Нажатие любой кнопки во время включения, модуль будет отображать три варианта. Вариант 1 выбирает китайский интерфейс и 2 выбирает английский интерфейс. Третий вариант-нулевой ток чтения. (Убедитесь, что нет нагрузки, подключенной к блоку). Удерживая кнопку, вы пройдете через 3 варианта. Отпустите кнопку при выбранном выборе. Нажатие и удерживание кнопки после выхода на третий вариант выхода из скрытого интерфейса.

1: значение измерения напряжения

2: значение измерения тока

3: Емкость

4: аккумулирование энергии и соотношение цена/качество

5: Температура

6: количество группы данных в использовании

7: эквивалентное сопротивление нагрузки.

8: значение измерения мощности

Нажмите кнопку «Help», чтобы войти в интерфейс, как показано выше:

Нажмите и удерживайте кнопку «Next» для переключения группы данных, счетчик может предоставить в общей сложности 10 групп данных для сохранения и просмотра. Это цифры 0-9.

С группы 1-9 выбраны текущий mAh и mWh сохранены после отключения питания. Они будут продолжать накапливать в следующий раз после включения. Когда выбранная группа данных 0, текущий мАч и mWh в то время будет временно сохранен после отключения питания; при следующем включении устройства, и это значение будет отображаться и будет мигать. И когда накопившаяся мАч превышает 1 мАч, предыдущая информация будет очищена и накопление будет восстановлено.

При выборе группы данных нажмите и удерживайте кнопку «Help», чтобы очистить мАч и mWh для этой группы данных.

Нажмите «Next», чтобы переключиться на интерфейс быстрого распознавания заряда.

Основной интерфейс 2 (интерфейс быстрого распознавания заряда)

9: D +: (DP) уровень положительного сигнала.

10: D-: (DM), уровень отрицательного сигнала.

11: Отображение режима: продукт автоматически определяет устройство с поддерживаемым режимом быстрой зарядки. В это время устройство поддерживает только режим QC2.0 и QC3.0.

Нажмите «Next», чтобы переключиться на интерфейс записи данных

Основной интерфейс 3 (Интерфейс записи данных)

12: Отображение времени: общее время записи

13: низкая сила тока. REC: индикатор состояния записи. «REC», отображаемый красным цветом, означает, что запись остановлена. «REC», отображаемый в зеленом цвете, означает, что запись находится в процессе.

После включения питания, когда ток течет больше, чем низкая сила тока. Система автоматически начинает записывать накопившую емкость и энергию, и время происходит. И индикатор «REC» меняется от красного до зеленого. Чтобы установить низкое значение тока, нажмите и удерживайте кнопку «Next», чтобы осветить значение, затем нажмите кнопку «Next», чтобы отрегулировать значение по мере необходимости. Значение можно установить в любом месте между 0.01A-и 0,30 А. (От 10 мА до 300 мА).

Нажмите кнопку «Next», чтобы переключиться к интерфейсу измерения импеданса Кабеля micro data.

Основной интерфейс 4 (интерфейс измерения импеданса Кабеля Micro Data):

Этот продукт может использоваться для измерения сопротивления кабеля micro data (кабель Micro USB).

14: 1. тестер USB непосредственно подключен к источнику питания с отображением напряжения и значений тока.

15: 2.USB тестер подключен через кабель для подключения данных (usb-кабель) с отображением значений напряжения и тока.

16: R: кабель для подключения данных (кабель Micro USB) сопротивление.

Измерения:

Во-первых, подключите usb-тестер непосредственно к источнику питания и отрегулируйте соответствующий ток нагрузки (рекомендуется 1А), нажмите и удерживайте кнопку «Далее», чтобы начать запись данных. Подсказка индикатора не мигает.

Во-вторых, затем отсоедините тестер USB и подключите к источнику питания через кабель Micro USB и Отрегулируйте ток нагрузки таким же значением, как в первом шаге нажмите и удерживайте кнопку «Next», чтобы начать запись данных. Подсказка индикатора останавливает мигать, и кабель передачи данных (кабель USB) сопротивление измерительный тест завершен. Теперь отображается значение.

Примечание: Если во время второго шага экран становится черным, это означает, что разница в напряжении слишком высока, и тестер войдет в режим отключения питания 4,5 В. Ток нагрузки должен быть уменьшен. И затем повторно Начните измерение с первого шага. После завершения тестирования сопротивления кабеля передачи данных (usb-кабеля) тестовый прибор должен быть выключен, а затем снова включен, чтобы восстановить измерение

Нажмите кнопку «Next», чтобы переключиться на графический интерфейс напряжения.

Основной интерфейс 5 (графический интерфейс напряжения):

Этот интерфейс отображает измерение напряжения с течением времени в диапазоне 4,5-24,0 в и автоматически регулирует отображаемый диапазон в режиме реального времени для учета колебаний напряжения.

Нажмите кнопку «Next», чтобы переключиться на текущий графический интерфейс.

Основной интерфейс 6 (текущий графический интерфейс):

Этот интерфейс Отображает текущее измерение с течением времени в диапазоне 0.00A-3.00A и автоматически регулирует отображаемый диапазон в режиме реального времени для учета колебаний тока.

Нажмите кнопку «Next», чтобы переключиться на интерфейс настроек.

Основной интерфейс 7 (интерфейс настроек):

17: Автоматическое выключение экрана

18: Экран яркости

19: температурный дисплей C/F

Нажмите и удерживайте кнопку «Next», чтобы пройти через опции автоматического отключения экрана, уровня яркости и отображения температуры. Остановите значение, которое вы хотите изменить, затем нажмите кнопку «Далее», чтобы изменить настройки. Для настройки времени автоматического отключения экрана нажмите «next» для многократного шага, хотя 10 вариантов от 0 до 9 минут. Для настройки яркости экрана нажмите «next» для многократного шага, хотя 6 вариантов от 0 до 5, где 0 является самым низким уровнем яркости и 5 является самым высоким. Для отображения температуры нажмите кнопку «next», чтобы переключить настройки между C и F. для выхода из меню настроек нажмите и удерживайте кнопку «next».

Инструкция по установке программного обеспечения управления ПК

Примечание: Этот продукт поддерживает только Windows 7 и выше.

1 расстегните установочный пакет

2 Нажмите setup для установки

3 Подключение по Bluetooth

3,1 Вид Диспетчер устройств

3,2 подключения bluetooth:

3.2.1 подключение по Bluetooth является успешным; будут два последовательных порта. Выберите порт нижнего значения. Например, в том случае, если портов сконфигурирован для Bluetooth COM3 и COM4, затем выберите COM3 для подключения. Или щелкните правой кнопкой мыши устройство bluetooth, чтобы увидеть атрибут, там отображается соответствующий номер порта. Вы можете выбрать его.

3.2.2 когда индикатор Bluetooth меняется от мигания до статического, нажмите "подключить"

4. Функция введение

Обзор интерфейса программы 4,1:

1: Основные функции: Поворот экрана, следующие страницы

2: Соответствующая группа данных: коммутатор группы данных, данные группы данных

3: соответствующий основной интерфейс дисплея 1: основной интерфейс измерения

4: соответствующий основной интерфейс отображения 3: Интерфейс записи данных

5: соответствующий основной интерфейс дисплея 2: интерфейс быстрого распознавания заряда

6: соответствующий основной интерфейс дисплея 7: интерфейс настройки, двухформатный температурный дисплей

7: соответствующий основной интерфейс дисплея 7: интерфейс настроек, яркость экрана, автоматическое выключение экрана.

8: соответствующий основной интерфейс дисплея 6: Текущий графический интерфейс.

9: соответствующий основной интерфейс дисплея 5: графический интерфейс напряжения.

4,2 графика и экспорт данных:

Переместите мышь по графику измерения напряжения/времени, затем нажмите правой кнопкой мыши и выберите следующие опции:

4.2.1: скопируйте данные в буфер обмена:

4.2.2: автоматическая регулировка оси X:

4.2.3: экспорт данных в буфер обмена:

Формат: номер контрольной точки на оси X, значение напряжения в этой контрольной момент.

Время чтения-电压曲线 Напряжение-电压曲线
0 12,03
1 12,02
2 12,03
3 12,03
4 11,97
5 12,00
6 12,00
7 12,08
8 12,10
9 12,13

…

4.2.4: экспортировать данные в формате «эксель»:

Шкала X регулируется по вашим предпочтениям. Вы можете экспортировать до всех справочных точек данных или экспортировать только текущий набор данных записи. Обратите внимание, что Экспортируемые данные предназначены только для microsoft Office Excel.

4.2.5: экспорт упрощенных изображений:

4.2.6: Ясная Таблица:
