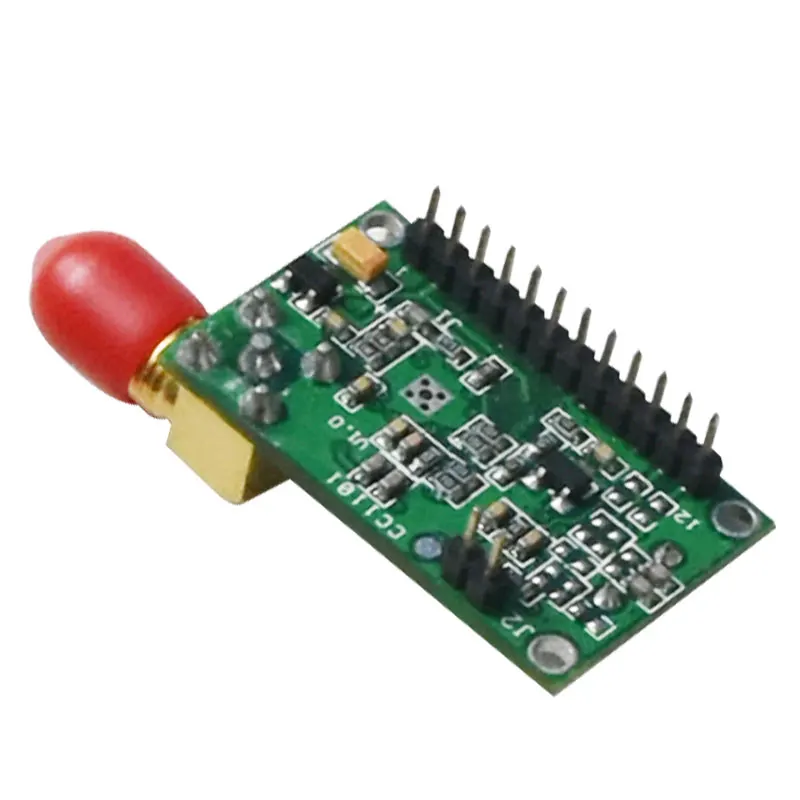

TTL интерфейс/Промышленный CC1101 868 МГц 433 приемопередатчик/радиочастотный

Сохраните в закладки:

Цена:2 865,40 / наборRUB*

Количество:

Доставка в Эль-Монте, по России и СНГ


  • TTL интерфейс/Промышленный CC1101 868 МГц 433 приемопередатчик/радиочастотный - Фото №1
  • TTL интерфейс/Промышленный CC1101 868 МГц 433 приемопередатчик/радиочастотный - Фото №1
  • TTL интерфейс/Промышленный CC1101 868 МГц 433 приемопередатчик/радиочастотный - Фото №1
  • TTL интерфейс/Промышленный CC1101 868 МГц 433 приемопередатчик/радиочастотный - Фото №1
  • TTL интерфейс/Промышленный CC1101 868 МГц 433 приемопередатчик/радиочастотный - Фото №1
  • TTL интерфейс/Промышленный CC1101 868 МГц 433 приемопередатчик/радиочастотный - Фото №1
  • История цены

    *История изменения цены! Указанная стоимость возможно, уже изменилось. Проверить текущую цену - >

    Месяц Минимальная цена Макс. стоимость Цена
    Aug-14-2025 3639.40 руб. 3712.26 руб. 3675.5 руб.
    Jul-14-2025 2951.43 руб. 3010.18 руб. 2980.5 руб.
    Jun-14-2025 3581.91 руб. 3653.27 руб. 3617 руб.
    May-14-2025 3553.83 руб. 3624.14 руб. 3588.5 руб.
    Apr-14-2025 2836.75 руб. 2893.21 руб. 2864.5 руб.
    Mar-14-2025 3495.77 руб. 3565.16 руб. 3530 руб.
    Feb-14-2025 3467.56 руб. 3536.30 руб. 3501.5 руб.
    Jan-14-2025 3438.15 руб. 3507.77 руб. 3472.5 руб.

    Новые товары

    Характеристики

    TTL интерфейс/Промышленный CC1101 868 МГц 433 приемопередатчик/радиочастотный

    Описание товара

    Когда вы размещаете заказ, пожалуйста, помогите подтвердить указанные ниже параметры, чтобы мы могли подготовить товары как можно скорее.

    1. Напряжение:3,3 ~ 5.5VDC; 2. Требуемая скорость передачи данных (1200/2400/4800/9600/19200/38400bps); 3. Интерфейс (RS232/RS485/TTL); 4. Значение частоты (304 ~ 330 МГЦ, 430 ~ 452 МГц, 853 ~ 878 МГц, 902 ~ 928 МГц);



    Технические характеристики:

    Технические параметры:

    Частотный диапазон

    304 ~ 330 МГЦ, 430 ~ 452 МГц, 853 ~ 878 МГц, 902 ~ 928 МГц

    Передача Мощность

    10dBm

    Модуляции

    GFSK

    РЧ-Скорость передачи данных

    1200 ~ 38400bps

    Интерфейс

    RS232/RS485/TTL

    Питание

    + 3,3 ~ 5.5VDC

    Интерфейс формат данных

    8E1/8N1/801

    Чувствительность приема

    -110dBm @ 1200bps/-105dBm @ 9600bps

    Пропускная способность канала

    50 кГц @ 1200bps/100 кГц @ 9600bps

    Рабочая Температура

    -40 ℃ ~ 80 ℃ (промышленный класс)

    Рабочая влажность:

    10% до 90% относительной влажности, без конденсации

    Выбросов ток

    ≤ 40mA

    Получение ток

    ≤ 25mA

    Спящий ток

    ≤ 5mA

    Размер (Д/Ш/В)

    31,8X19,2X6,8 мм

    Измерение

    HTB1nrjVmKuSBuNjSsplq6ze8pXaN

    Определение клеммы для подключения к XZ-DT014:

    XZ-DT014 обеспечивает 12 контактный разъем (JP1)

    Контакты

    Определения

    Описание продукта:

    Уровень

    Подключите к терминальному

    Обратите внимание

    1

    GND

    Основание для источника питания

    Основание для источника питания

    2

    VCC

    Мощность питания постоянного тока

    + 3,3 ~ 5,5 V

    3

    SET_EN

    Набор позволит

    TTL

    4

    RxD/RS-232

    Конец приема последовательных данных

    RS-232

    ТСД

    COM2

    5

    TxD/RS-232

    Конец передачи последовательных данных

    RS-232

    RxD

    COM2

    6

    Сброс

    Сигнал сброса (вход)

    TTL

    Отрицательный импульс сброса

    7

    Сон

    Контроль сна (вход)

    TTL

    Сон сигнала

    Высокий уровень сна

    8

    TxD/TTL

    Конец приема последовательных данных

    TTL

    RxD

    COM1

    9

    RxD/TTL

    Конец передачи последовательных данных

    TTL

    ТСД

    COM1

    10

    Sgnd

    Дорожный сигнал

    Подключен к заземлению источника питания

    11

    A /RS-485

    Порт 485 сигнала

    RS-485

    A /RS-485

    COM3

    12

    B /RS-485

    B порт сигнала 485

    RS-485

    B /RS-485

    COM3

    XZ-DT01X частотная таблица

    Канал

    XZ-DT013 (МГц)

    XZ-DT014 (МГц)

    XZ-DT018 (МГц)

    XZ-DT019 (МГц)

    0

    304,5252

    430,1618

    853,0938

    902,5248

    1

    305,3250

    430,8378

    853,8936

    903,3246

    2

    306,1248

    431,5138

    854,6934

    904,1244

    3

    306,9246

    432,1898

    855,4932

    904,9242

    4

    307,7244

    432,8658

    856,2930

    905,7240

    5

    308,5242

    433,5418

    857,0928

    906,5238

    6

    309,3240

    434,2178

    857,8926

    907,3236

    7

    310,1238

    434,8938

    858,6924

    908,1234

    8

    310,9236

    435,5698

    859,4922

    908,9232

    9

    311,7234

    436,2458

    860,2920

    909,7230

    10

    312,5232

    436,9218

    861,0918

    910,5228

    11

    313,3230

    437,5978

    861,8916

    911,3226

    12

    314,1228

    438,2738

    862,6914

    912,1224

    13

    314,9226

    438,9498

    863,4912

    912,9222

    14

    315,7224

    439,6258

    864,2910

    913,7220

    15

    316,5222

    440,3018

    865,0908

    914,5218

    16

    317,3220

    440,9778

    865,8906

    915,3216

    17

    318,1218

    441,6538

    866,6904

    916,1214

    18

    318,9216

    442,3298

    867,4902

    916,9212

    19

    319,7214

    443,0058

    868,2900

    917,7210

    20

    320,5212

    443,6818

    869,0898

    918,5208

    21

    321,3210

    444,3578

    869,8896

    919,3206

    22

    322,1208

    445,0338

    870,6895

    920,1204

    23

    322,9206

    445,7098

    871,4893

    920,9202

    24

    323,7204

    446,3858

    872,2891

    921,7200

    25

    324,5202

    447,0618

    873,0889

    922,5198

    26

    325,3200

    447,7378

    873,8887

    923,3196

    27

    326,1198

    448,4138

    874,6885

    924,1194

    28

    326,9196

    449,0898

    875,4883

    924,9192

    29

    327,7194

    449,7658

    876,2881

    925,7190

    30

    328,5192

    450,4418

    877,0879

    926,5188

    31

    329,3190

    451,1178

    877,8877

    927,3186

    Настройки функции по:

    Когда SET_EN установлен на низком уровне, через 10 мс он входит в состояние настройки. Когда SET_EN установлен высокий уровень, после 100ms он входит в рабочее состояние. Фиксированные 9600, 8N1, настройки программного обеспечения сохраняются, если питание выключено.

    Прочитайте текущий параметр. Например, начальный канал-0 каналов, даже паритет, и показывает следующим образом:

    Вход команда:

    ASCII

    $ R↙

    Шестнадцатеричной

    24 52 0D 0A

    Возврат:

    ASCII

    XZ-DT014 (Д х Ш х В) V10

    Канал: 0 (канал: 0 ~ 31)

    Проверьте: 8e1 (паритет: даже паритет 8e1, четный паритет 8o1, Нет паритета 8n1)

    Скорость передачи данных: 1200 (скорость передачи данных: 1200 ~ 38400)

    Сон: закрытый (функция сна: закрытый, открытый)

    Шестнадцатеричной

    58 5A 2D 44 54 30 32, большие размеры 34-44, 20 56 31 30 W 0D 0A

    43 68 61 6E 6E 65 6C 3A 20 30 0D 0A

    56 65 72 69 66 79 3A 20 38 65 31 0D 0A

    42 61 75 64 20 72 61 74 65 3A 20 31 32 30 30 20 0D 0A

    53 6C 65 65 70 3A 20 43 6C 6F 73 65 0D 0A

    ● Номер канала записи, параметры:

    Входная команда: «$ WC»-это команда канала записи, установленное значение 00 ~ 31

    ASCII

    $ WC07↙

    Шестнадцатеричной

    24 57 43 Ультратонкие защитные фильтры MC UV для объектива 30 37 0D 0A

    Возврат:

    ASCII

    Канал: 7 (Номер канала: 0 ~ 31)

    Шестнадцатеричной

    20 20 43 68 61 6E 6E 65 6C 3A 20 Ультратонкие защитные фильтры MC UV для объектива 30 37 0D 0A

    Примечания: когда номер канала меньше 10 , 0 спереди не может быть опущен.

    ●Write соотношение параметров

    Входная команда: «$ WV»-это команда записи паритета, установленное значение N, O, E,

    ASCII

    $ WVE↙

    Шестнадцатеричной

    24 57 56 45 0D 0A

    Возврат:

    ASCII

    Проверка: 8e1

    Шестнадцатеричной

    20 20 20 56 65 72 69 66 79 3A 20 38 65 31 0D 0A

    Примечания: означает, что 8 бит являются действительными битами данных, 1 бит запуска, стоп битов, N не является битом проверки паритета, O-это нечетный контрольный бит паритета, и E-это даже контрольный бит паритета.

    ● Параметры скорости передачи данных:

    Входная команда: «$ WB»-это команда записи скорости передачи данных, установленное значение A, B, C, D, E, F,

    ASCII

    $ WBD↙

    Шестнадцатеричной

    24 57 42 44 0D

    Возврат:

    ASCII

    Скорость передачи данных: 9600

    Шестнадцатеричной

    42 61 75 64 20 72 61 74 65 3A 20 39 36 30 30 20 0D 0A

    Примечания: Установите скорость передачи данных при 9600bps. A, B, C, D, E, F означает 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps.

    ● Запись параметров сна:

    Входная команда: $ WS-это команда записи, параметры, установленное значение: O, C,

    ASCII

    $ Обм↙

    Шестнадцатеричной

    24 57 53 4F 0D

    Возврат:

    ASCII

    Режим сна: открытая

    Шестнадцатеричной

    53 6C 65 65 70 3A 20 4F 70 65 6E 20 0D 0A

    Примечания: O означает, что функция открытого сна (открыть) C означает функцию закрытого сна (Закрыть).

    ● Запись ошибок:

    Когда идентификатор, чтение и запись флагов, команда «error», возврат:

    ASCII

    Ошибка!

    Шестнадцатеричной

    45 72 72 6F 72 21 20 0D 0A

    Когда идентификатор, чтение и запись флагов, правая команда, ошибка параметров команды, возврат:

    ASCII

    Ошибка!

    Шестнадцатеричной

    (Команда флаг :) 45 72 72 6F 72 21 20 0D 0A
