433 МГц uart дальний передатчик приемник rf 5 км ttl rs485 радио модем 2 Вт беспроводной

433 МГц uart дальний передатчик приемник rf 5 км ttl rs485 радио модем 2 Вт беспроводной

Технические характеристики:

1) Основные функции

2)Технические параметры:

Частотный диапазон

136-174 МГц, 220-240 МГц, 410-470 МГц

Стабильность частоты

≤±2. 5PPm

Мощность передачи

2 Вт (33dBm)

Модуляции

GFSK/4 GFSK

РЧ-Скорость передачи данных

1200 ~ 4800bps

Интерфейс

RS232 и RS485 (TTL по индивидуальному заказу)

Блок питания

5В @ 2A (8 ~ 36 V на заводе)

Формат данных интерфейса

8E1/8N1/801

Дальность передачи

3 км-5 км линия видимости (если антенна находится на высоте выше 2 м)

Чувствительность приема

-123dBm @ 1200bps/118dBm @ 9600bps

Пропускная способность канала

10KHZ @ 1200bps/25KHZ @ 9600bps

Рабочая температура

-40 ℃ ~ 80 ℃ (промышленный класс)

Рабочая влажность:

От 10% до 90% относительной влажности, без конденсации

Выбросов ток

≤1500ma

Получение ток

≤50ma

Размер (Д/Ш/В)

86X45X20 мм

Вес (г)

≤80g

3) измерение

4) pin-определения

Контакты

XZ-DT25-L1/2/4E

Обратите внимание

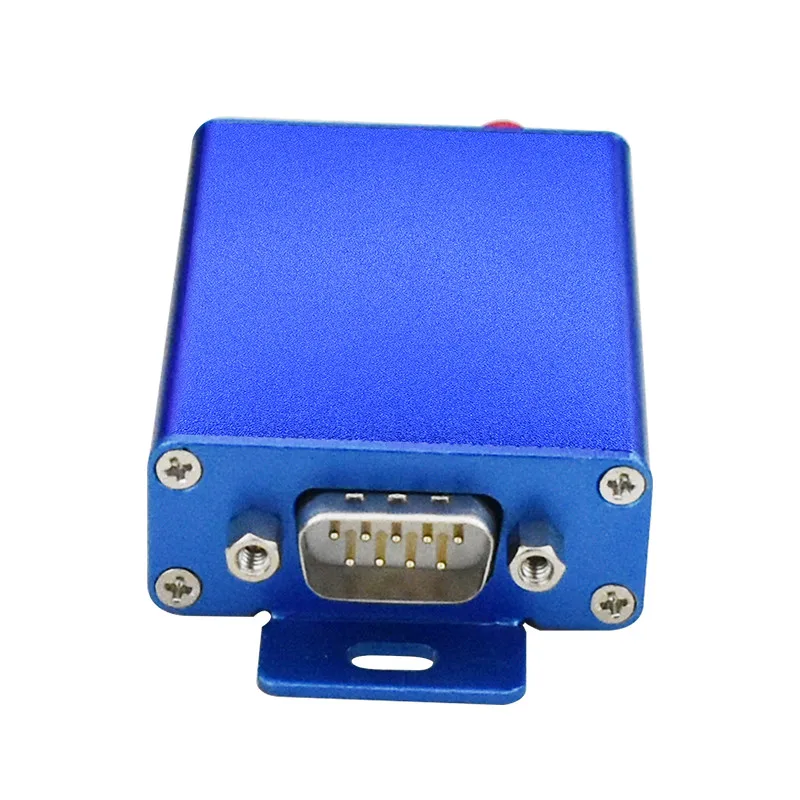

DB9 Штекерный соединитель

1

VCC (+ 5 В)

5 ~ 36 В под заказ

2

RS-232/RXD

3

RS-232/ТСД

4

GND

Заземления блока питания

5

AGND

Заземления сигнала

6

RS-485/A

7

RS-485/B

8

SET_EN (включить набор)

9

SQ (индикатор сигнала приема)

5)Рабочая частота

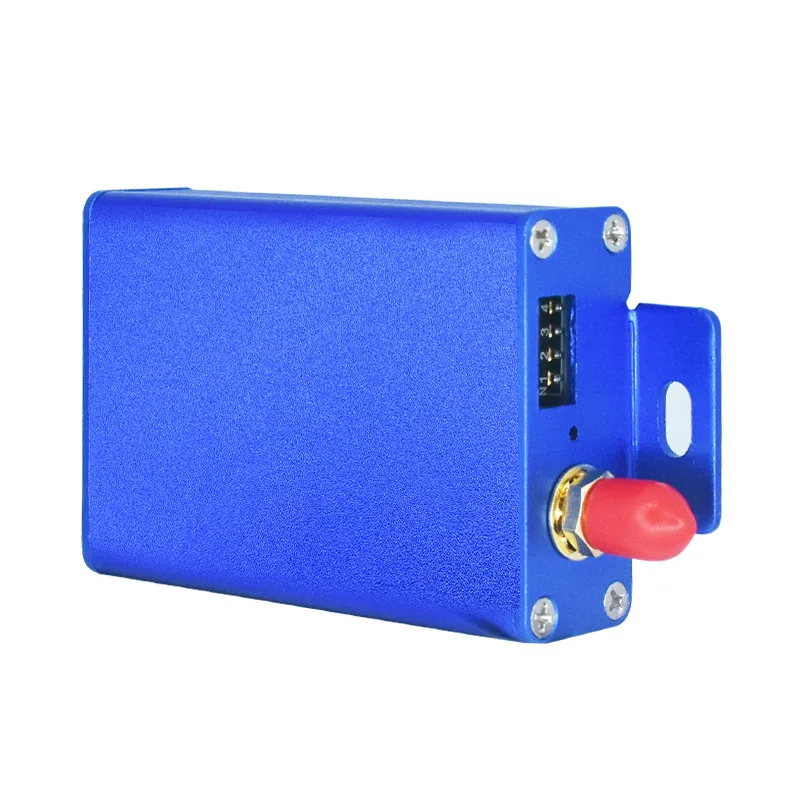

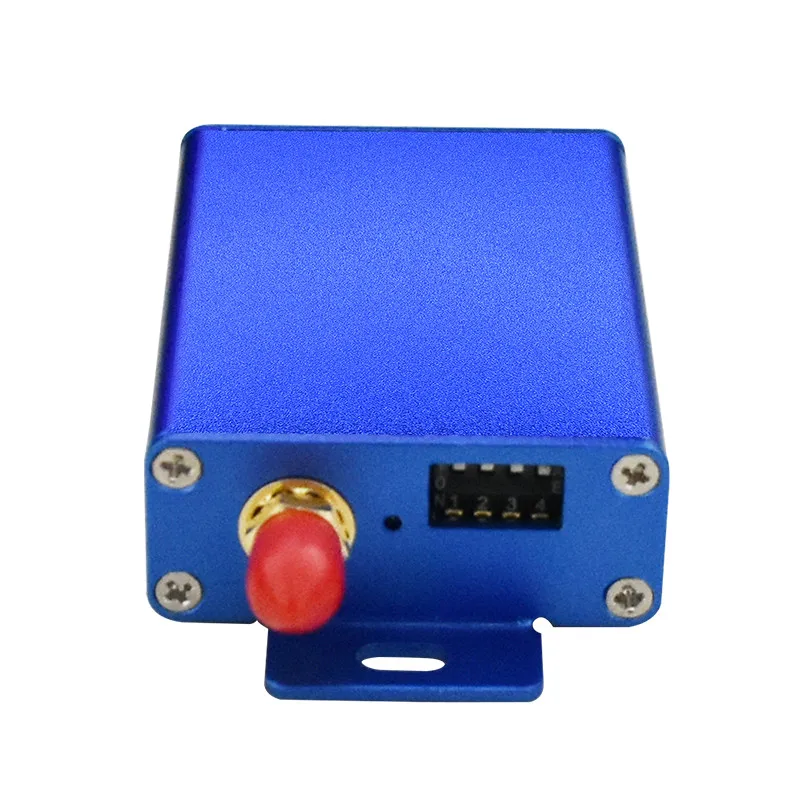

Dip-переключатель может выбрать 0-16 каналов, ch1-ch15 фиксированы, частота ch0 может быть установлена произвольно с помощью программного обеспечения и сохранения. Dip switch dials to «ON» означает «1», dials to «OFF» означает «0», 1 байт-высокий байт, 4 байта-низкий байт.

Канал (1234)

XZ-DT25-L1E

XZ-DT25-L2E

XZ-DT25-L4E

0 (0000)

156,025 МГц

230,025 МГц

430,025 МГц

1 (0001)

140,025 МГц

221,025 МГц

410,025 МГц

2 (0010)

142,025 МГц

223,025 МГц

414,025 МГц

3 (0011)

144,025 МГц

224,025 МГц

418,025 МГц

4 (0100)

146,025 МГц

225,025 МГц

422,025 МГц

5 (0101)

148,025 МГц

226,025 МГц

426,025 МГц

6 (0110)

150,025 МГц

227,025 МГц

434,025 МГц

7 (0111)

152,025 МГц

228,025 МГц

437,025 МГц

8 (1000)

154,025 МГц

229,025 МГц

441,025 МГц

9 (1001)

158,025 МГц

231,025 МГц

445,025 МГц

10 (1010)

160,025 МГц

232,025 МГц

449,025 МГц

11 (1011)

162,025 МГц

233,025 МГц

453,025 МГц

12 (1100)

164,025 МГц

234,025 МГц

457,025 МГц

13 (1101)

166,025 МГц

235,025 МГц

461,025 МГц

14 (1110)

168,025 МГц

236,025 МГц

465,025 МГц

15 (1111)

170,025 МГц

237,025 МГц

469,525 МГц

Стандартные аксессуары:

Кабель для программирования rs232 и rs485

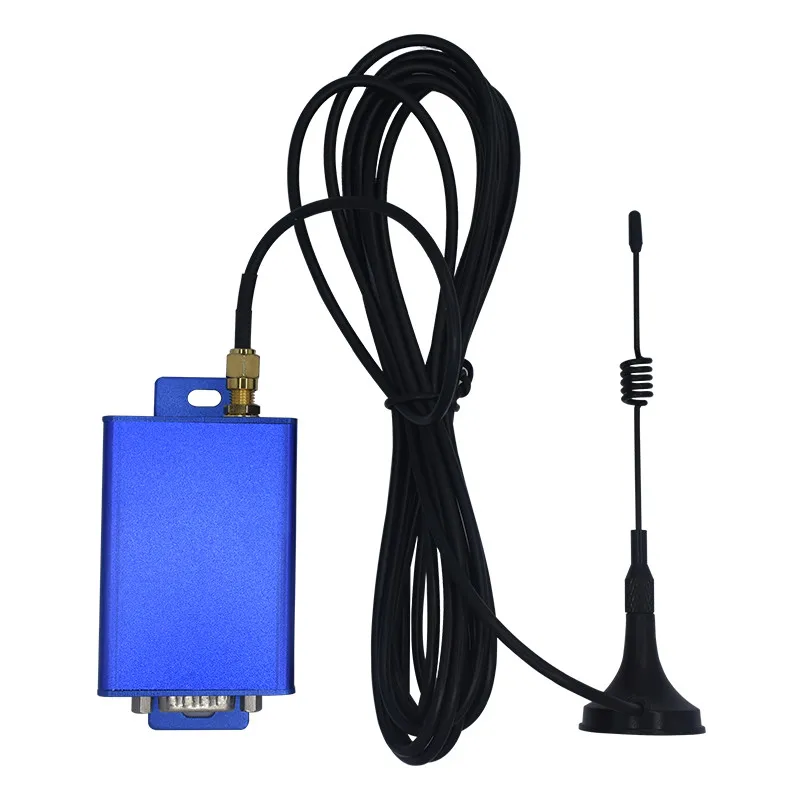

Небольшой присоски антенна

Инструкции по подключению:

Больше новых продуктов

7) применения

8) Обратная связь:

Мы стремимся улучшить себя с точки зрения обслуживания и качества. Мы будем очень признательны, если вы оставите нам положительный отзыв,Это будет большим ободрением для нас. Если я чем-то могу помочь, не стесняйтесь сказать мне.

Спасибо за ваше драгоценное время!
