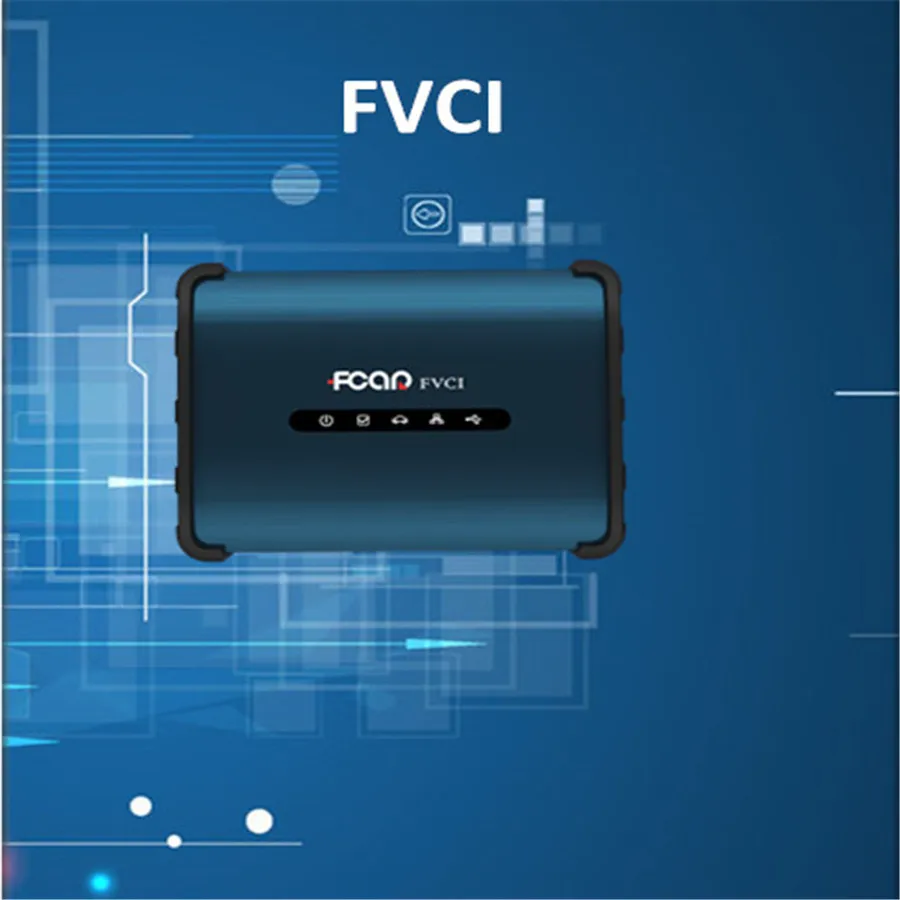

Оригинальный FCAR FVCI Passthru J2534 диагноза VCI перепрошить и программирование

FVCI-это сквозное устройство FCAR. Он поддерживает J2534 протокола, и это будет поддерживать другой протокол для Бесплатная позже. FVCI J2534 поддерживает умножьте связи способом из дсцп протокола, и он может настройки Ethernet (tx _ +, tx _-, rx _ +, rx _-) и активного линию к любой контактный номер OBD2 за исключением клинья и питания pin.
FCAR FVCI PassThru J2534 перепрошить/Диагностика VCI

FVCI-это сквозное устройство FCAR. VCI использует 3 ARM microcontrollers дизайн, это сделает емкость обработки FVCI сильнее и поддерживает OEM программное обеспечение лучше. Он поддерживает J2534 протокола, и это будет поддерживать другой протокол для Бесплатная позже. Кроме того, аппаратные средства FVCI поддерживают способ многократной связи протокола DOIP, и это может настроить Ethernet (tx _ +, tx _-, rx _ +, rx _-) и активного линию к любой контактный номер OBD2 за исключением клинья и питания pin.



FVCI J2534 диагностики и программирования

Код Особенности:
Три ARM микроконтроллеров.
Три отдельных канала физической связи для протоколов (CAN, single wire CAN, KWP, PWM, VPW, SCI и так далее).
Ethernet превращается в OBD2 для дсцп протокола, контакты (tx _ +, tx _-, rx _ +, rx _-, активная линия) можно установить любой контактный номер OBD2 за исключением клинья и питания pin.
Выходное напряжение программы между 5 В и 20 В.
Один порт Ethernet.
Один аналоговый входной порт.

Спецификация Fcar FVCI Passthru:



FVCI J2534 Поддержка Функция:

Диагностировать Функция:

TOYOTA Techstream
HONDA HDS
Volkswagen ODIS
VOVOL VIDA
GM GDS
BMW ISTA
Jargur LANDROVER JLR SDD

Перепрограммирования:

Acura, Honda
Audi
BMW
Крайслер, Додж, Джип, Орел, Плимут
Форд, Линкольн, Меркурий
GM
Hyundai
Infiniti
Isuzu
Jaguar
Kia
Land Rover
Lexus
Mazda
Mercedes-Benz
Мини
Mitsubishi
Nissan
Porsche
Subaru
Suzuki
Toyota, Scion
Volkswagen
Volvo

FVCI устройства Интерфейс:

Правой панели



1) DC 12 В/1A
2) сетевой порт
3) порт USB
4) обновление pin, использование для обновления прошивки

Левой панели



5) аналоговый вход
6) программирование напряжения питания, 5 В -В 20 в, 120мА
7) порт связи транспортного средства

Лампы панель



8) лампа состояния устройства
9) программное обеспечение устройства работает статус лампы
10) лампа состояния связи транспортного средства
11) лампа состояния подключения к сети
12) лампа состояния подключения USB

Как обновить Fcar FVCI J2534 Passthru программного обеспечения и прошивки?

Официальный сайт:Www.fcar.com

1. Нажмите кнопку «FVCI» на рабочем столе. Примечание: компьютер должен быть подключен к Интернету.


2. нажмите «Read Version», чтобы прочитать программное обеспечение и аппаратную версию FVCI.



3. нажмите «обновление прошивки», чтобы обновить оборудование.
4. нажмите «обновление программного обеспечения», чтобы обновить программное обеспечение.
5. нажмите "дсцп", затем нажмите Enter дсцп режим ", FVCI войдет в ситуации Ethernet преобразовать в OBD2 из дсцп.



6. нажмите кнопку «обновление прошивки», когда вы используете ошибку «обновление прошивки».

Обновление советов:
1) Пожалуйста, включите подключение к Интернету перед обновлением
2) Версия прошивки и версия программного обеспечения должны быть новейшей версией. В противном случае устройство обнаружит некоторую ошибку.



3) Если вы используете «обновление прошивки» не удалось, вы можете использовать «обновление прошивки».
