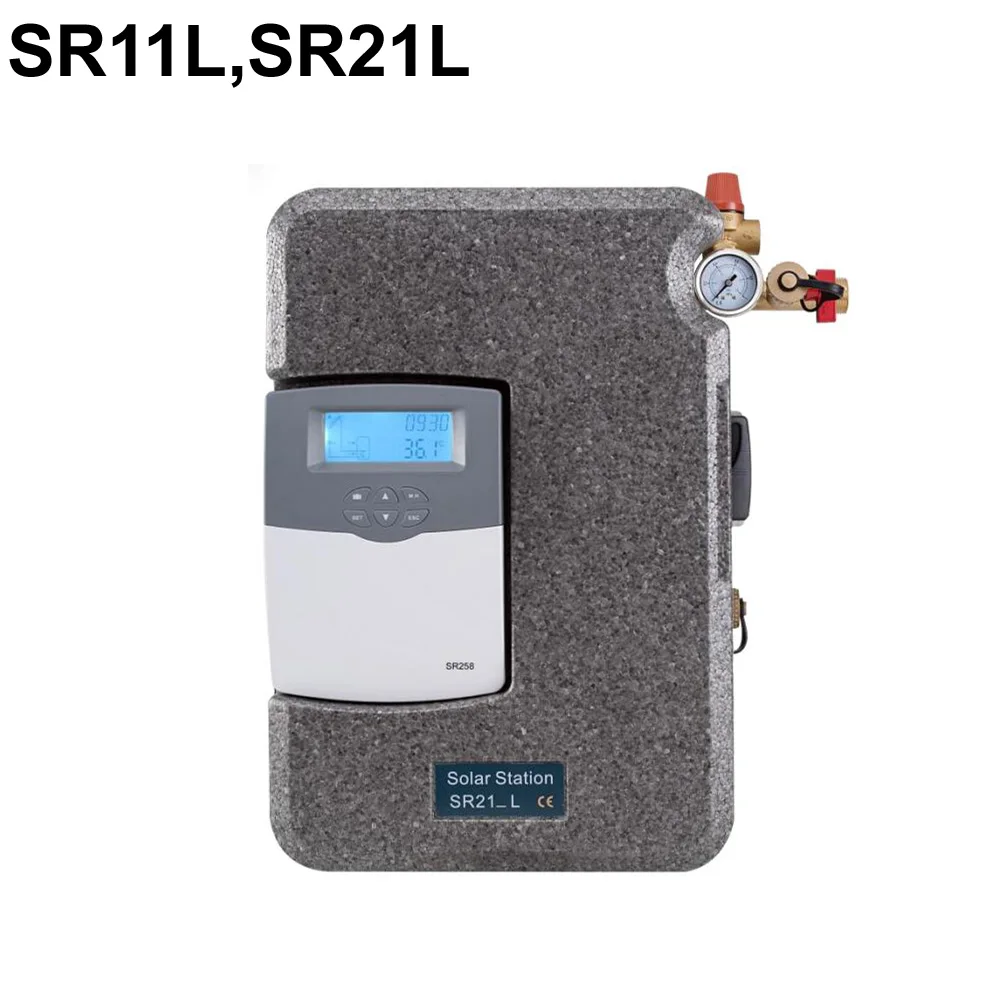

Насос для горячей воды серии SR11L/SR21L со встроенным контроллером, макс. допустимое давление 6 бар, расход 1-20 л/мин, SR258

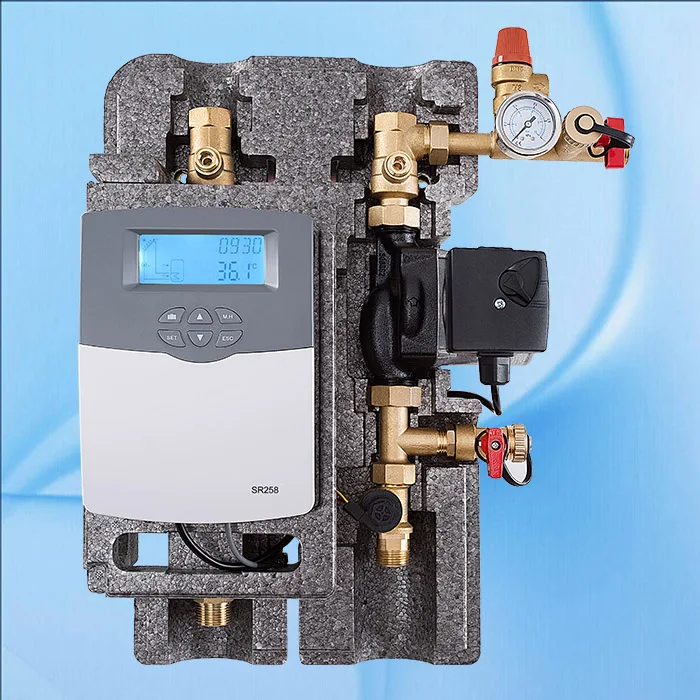

1. Солнечная насосная станция со встроенным контроллером

Интегрированный контроллерВыдающийся дизайн,Предохранительный узел с предохранительным клапаном,Высококачественный корпус для уменьшения тепла проигрывает,Скорость потока в клетку

1,1 объем доставки

1 * Солнечная насосная станция

1 * Встроенный контроллер солнечной батареи SR258

1 * Настенный монтажный кронштейн

1 * сумка для аксессуаров

1 * Руководство пользователя

1,2 об этом по эксплуатации

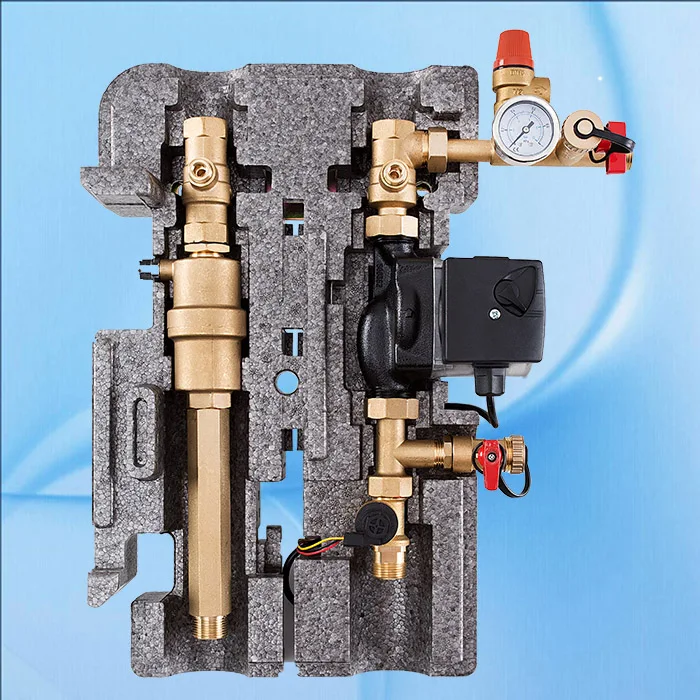

Эта Солнечная насосная станция является предварительно установленной и проверенной на герметичность группы фитингов для передачи тепла от коллектора до магазина. Он содержит важные фитинги и защитные устройства для работы солнечной тепловой системы:

Шаровые клапаны в потоке и возврате в комбинации с контрольными клапанами для предотвращения гравитационной циркуляции.

Воздушный затвор для ручного кровотечения солнечной системы

Электронный расход проверить для отображения для перекачивания чистой воды

Манометр для отображения давления в системе

Предохранительный клапан для предотвращения чрезмерного давления

Промывка и наполнение для промывки, наполнения и опорожнения солнечной тепловой системы.

1,3 Безопасность инструкции

Установка и пуско-наладочная установка солнечной станции, а также подключение электрических компонентов требуют технических знаний, соизмеримых с признаваемой профессиональной квалифицировкой в качестве монтажника для технологии сантехники, отопления и кондиционирования воздуха, или профессионализм, требующий более высокого уровня знаний. При монтаже и пуске необходимо следить за следующим:

Соответствующие региональные и местные положения.

Технические инструкции и инструкции по безопасности, указанные в настоящих инструкциях.

Предупреждение: риски ожога

Есть вероятность парового излучения с предохранительными клапанами. Поэтому выпускная труба должна быть подключена к предохранительной сборке, пожалуйста, соблюдайте прилагаемые инструкции, касающиеся предохранительного клапана при этом.

Внимание: повреждения солнечной насосной станции

Группа фитингов должна быть установлена с достаточным расстоянием до коллекторов, потому что температура в прилегающих к коллекторам может быть очень высокой. Для установки на чердаке может потребоваться промежуточное судно.

Обязательно убедитесь, что элементы уплотнения EPDM для станции солнечного насоса не контактируют с веществами, содержащими минеральное масло. Изделия из минерального масла наносит длительный ущерб материалу, в результате чего его герметизирующие свойства теряются. При необходимости, уточните у производителя, содержит ли Солнечная жидкость, жиры или средства для установки минеральных масел. Мы не несем ответственность и не обеспечиваем гарантию на повреждение солнечной станции в результате повреждения герметиков таким образом.

1,4 станция Размеры:

Высота (с изоляцией):450 мм

Ширина (с изоляцией):300 мм

Глубина (с изоляцией):158 мм

Расстояние центр: 1600 мм

Расстояние оси/стены: 55 мм

Соединения труб: 3/4 дюйма

Подключение расширительного сосуда: 3/4 ''et, плоское уплотнение

Предохранительный клапан на выходе: 1/2

1,5 Спецификация компонентов

1) клапан без возврата: давление в отверстии 200 мм h2o

2) разъем выхода потока (до коллектора):3/4 'IT

3) предохранительный клапан: 6 бар

4) разъем для наполнения

5) разъем расширительного сосуда

6) Манометр: 0-6 бар

7) датчик на обратной трубе (от резервуара до коллектора),NTC10K (опционально)

8) насос цепи: Wilo 15-6 или Groundfos 15-65

9) соединитель дренажного клапана

10) цифровой счетчик потока, выход обратного соединения (от коллектора): 3/4 IT

11) разъем впускного потока (из резервуара):3/4 'IT

12) разъем выхода потока (в бак):3/4 'IT (нет этого коннектора на станции SR11L)

13) воздушный сепаратор

14) ручная воздушная отбеливатель

15) Датчик потока труб (от коллектора до бака),NTC10K (опционально) (без датчика на станции SR11L) 16) разъем впускного потока (из коллектора):3/4 'IT

Материал:

Интерфейс: разъем для латунь

Уплотнения: PTFE

Изоляция: EPP, & lambda;= 0,041 Вт/ (m.K)

1,6 технические данные

Макс. Допустимое давление: 6 бар

Максимальная допустимая рабочая температура: 120OC

Цифровой Расход FRT: 1-20 л/мин

Солнечная система (однотрубный и двойной трубопровод)
