Беспроводной передатчик и приемник данных 115200bps 5 км ttl 433 МГц uhf радио модем rs232

Беспроводной передатчик и приемник данных 115200bps 5 км ttl 433 МГц uhf радио модем rs232

Уважаемые покупатели, пожалуйста, напоминайте следующие вещи:

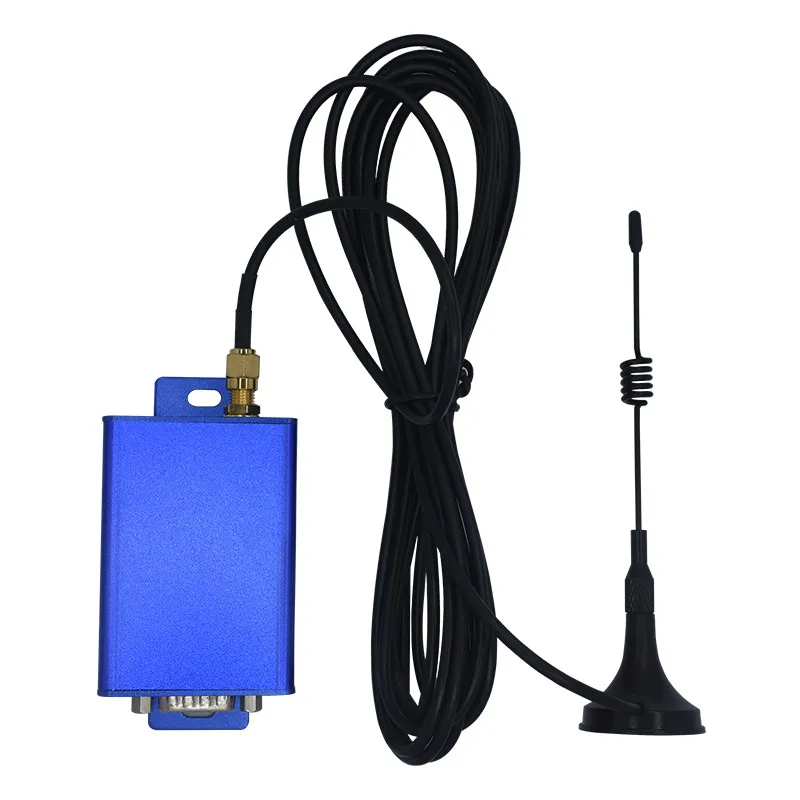

1. Посылка включает в себя1 шт.2 Вт модем для передачи данныхИ магнитная антенна 1 шт., соединительный кабель 1 шт. Для вашей удачной проверки, мы рекомендуем вам хотя бы купитьКомплект из 2 предметов(Один для передатчика, другой для приемника)

2. Заводские параметры по умолчанию-433,250 МГц, RS232 и RS485,19200BPS,2 Вт, 5 в постоянного тока;

3. Если клиентам нужны другие частотыVHF(136 МГц-174 МГц, 220-240 МГц) UHF(410 МГц-470 МГц), пожалуйста, сообщите мне после размещения заказа;

4. Этот радиомодем также может быть интерфейсом TTL, если вам нужен TTL, пожалуйста, сообщите menbspпосле размещения заказа;

5, скорость передачи данных по воздуху и интерфейс (серия) можно подтвердить через программное обеспечение.

Технические характеристики:

Основные Особенности

Технические параметры

Частотный диапазон

136 ~ 174 МГц, 220 ~ 240 МГц, 410 ~ 470 МГц

Стабильность частоты

≤ ± 2.5PPm

Передача Мощность

2 Вт (33dbm)

Модуляции

GFSK/4GFSK

Высокая скорость передачи данных по воздуху

1200 ~ 115200bps

Серийный скорость передачи данных

1200 ~ 115200bps

Интерфейс

RS232 и RS485,TTL индивидуальный

Питание

5V @ 2A(5 ~ 36 В по индивидуальному заказу на фабрике)

Интерфейс формат данных

8E1/8N1/801

Чувствительность приема

-123dBm @ 1200bps/-106dBm @ 115200bps

Пропускная способность канала

10 кГц @ 1200bps/200 кГц @ 115200bps

Рабочая Температура

-40 ℃ ~ 80 ℃ (промышленный класс)

Рабочая влажность:

10% до 90% относительной влажности, без конденсации

Выбросов ток

≤ 1,5 А (максимальный выходной ток не менее 2 а)

Получение ток

≤ 80mA

Размер (Д/Ш/В)

86 X 45X 20 мм

Вес (г)

≤ 150 г

Измерение

Pin-определения

Nbsp

Контакты

XZ-DT25-L1/2/4

Обратите внимание

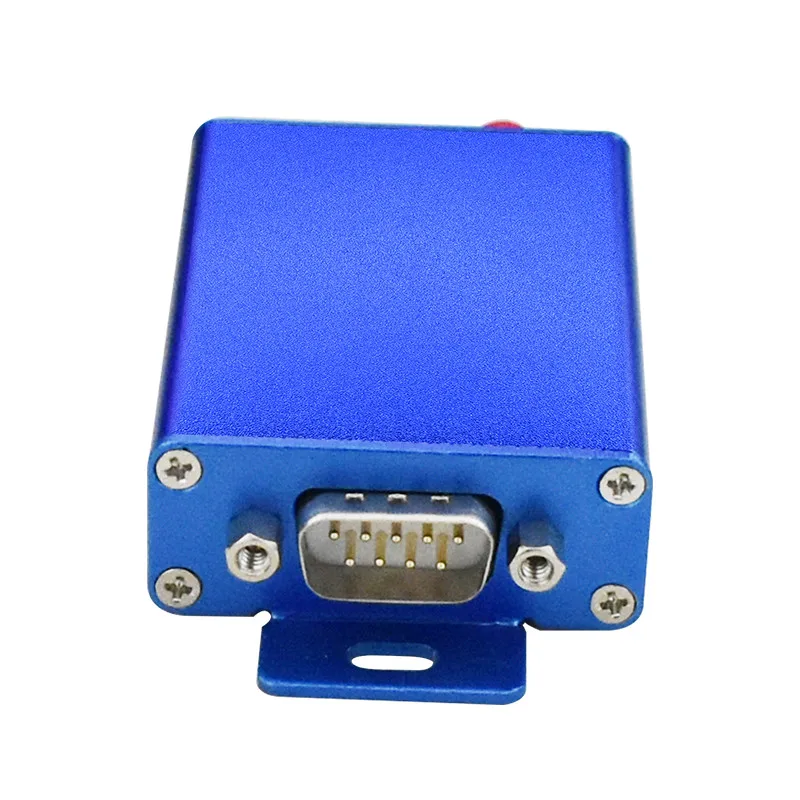

DB9 Штекерный соединитель

1

VCC (+ 5 В)

5 ~ 36 В по индивидуальному заказу

2

RS-232/RXD

3

RS-232/ТСД

4

GND

Заземление источника питания

5

AGND

Заземления сигнала

6

RS-485/A

7

RS-485/B

8

SET_EN (включить набор)

9

SQ (индикатор сигнала приема)

Рабочая частота

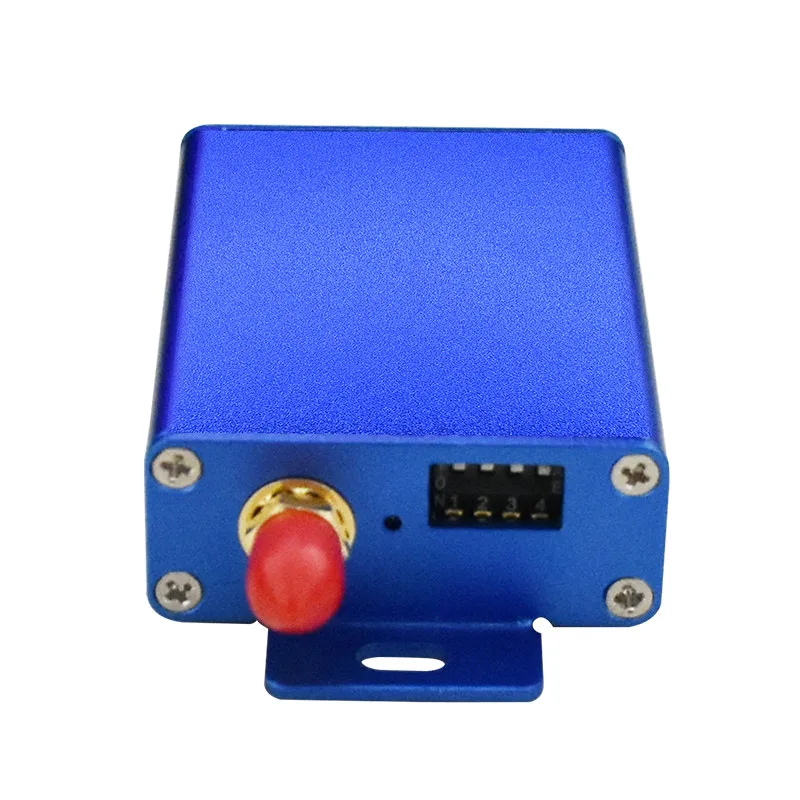

Dip-переключатель может выбрать 0-16 каналов, ch1-ch15 фиксируется, частота ch0 может быть установлена произвольно через программное обеспечение и сохранения. Dip-переключатель Dip, «Вкл» означает «1», циферблаты-«выключить» означает «0», 1 байт-высокий, 4 байта-низкий.

Канал (1234)

XZ-DT25-L1

XZ-DT25-L2

XZ-DT25-L4

0(0000)

156,025 МГц

230,025 МГц

430,025 МГц

1(0001)

140,025 МГц

221,025 МГц

410,025 МГц

2(0010)

142,025 МГц

223,025 МГц

414,025 МГц

3(0011)

144,025 МГц

224,025 МГц

418,025 МГц

4(0100)

146,025 МГц

225,025 МГц

422,025 МГц

5(0101)

148,025 МГц

226,025 МГц

426,025 МГц

6(0110)

150,025 МГц

227,025 МГц

434,025 МГц

7(0111)

152,025 МГц

228,025 МГц

437,025 МГц

8(1000)

154,025 МГц

229,025 МГц

441,025 МГц

9(1001)

158,025 МГц

231,025 МГц

445,025 МГц

10(1010)

160,025 МГц

232,025 МГц

449,025 МГц

11(1011)

162,025 МГц

233,025 МГц

453,025 МГц

12(1100)

164,025 МГц

234,025 МГц

457,025 МГц

13(1101)

166,025 МГц

235,025 МГц

461,025 МГц

14(1110)

168,025 МГц

236,025 МГц

465,025 МГц

15(1111)

170,025 МГц

237,025 МГц

469,525 МГц

Программное обеспечение для Функция установка

1,1 режим настройки входа

Аппаратное обеспечение: Подключите 8-ю ножку к напольному и зеленому светодиоду, который держит освещение, модуль входит в режим настройки, скорость последовательного порта 9600 8N1

Программное обеспечение: Текущая скорость передачи данных, 3 + номера отправляются непрерывно, XZ-DT25 входит в режим настройки, и последовательный порт вывода ОК

Формат + + +

Return OK

1,2 канал 0 настройки частоты (эта частота рабочей частоты 0 канала)

Формат> WF0/RX: 453,25000/TX: 453,25000

Возврат <Channel_0:RX: 453,25000/TX: 453,25000

Объяснить> WF0 означает, что рабочая частота письма канала 0

RX: означает прием частоты 453,25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после десятичной точки;

TX: означает частоту передачи 453,25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после десятичной точки;

Один и тот же XZ-DT25 приема и передачи частот установки может быть один и тот же или по-другому, но модули в одном и том же коммуникационная система Обязательный аксессуар одежды нового сезона одной и той же приема и передачи частот. Dip-переключатель может задать только частоту в канале 0.

1,3 Интерфейс скорость передачи данных настройки

Формат> WBA

Возврат <Com_Rate:1200

Пояснение> WB означает скорость передачи данных через интерфейс записи

A ~ G означает 1200 ~ 115200bps;A = 1200, B = 2400, C = 4800, D = 9600, E = 19200, F = 38400, G = 115200

1,4 паритет биты настройки

Формат> WVN

Возврат <Verify:8N1

Объяснить> WV означает интерфейс паритета бит

N, E, O означает 8N1, 8E1, 8O1

1,5 воздуха скорости передачи данных

Формат> WAA

Возврат <Air_Rate:1200

Объяснить> WA означает скорость передачи воздуха

A ~ G означает 1200 ~ 115200bps;A = 1200,B = 2400,C = 4800,D = 9600,E = 19200,F = 38400,G = 115200

Примечание: если скорость передачи данных по воздуху и скорость передачи данных по интерфейсу установлены одинаковыми, можно осуществлять непрерывную передача данных. Для передачи более длинного расстояния, скорость передачи воздуха может быть установлена ниже, в то время как скорость передачи данных через интерфейс может быть установлена выше.

1,6 прочитайте все параметры команды

Формат> R

Возврат <Channel_0:RX: 453,25000/TX: 453,25000

<Com_Rate:1200

<Air_Rate:1200

<Проверьте: 8N1

Объяснить Выход XZ-DT25current рабочие параметры

Режим настройки выхода 1,7

Формат> Система домашнего театра

Return OK

XZ-DT25 выход режим настройки, если XZ-DT25 входит в режим настройки, это будет выход в тех случаях, когда они не имеете какие-либо командные действия при непрерывном 60S.

Стандартный аксессуары:

Кабель для программирования rs232 и rs485

Небольшой присоски антенна

Инструкции по подключению:
