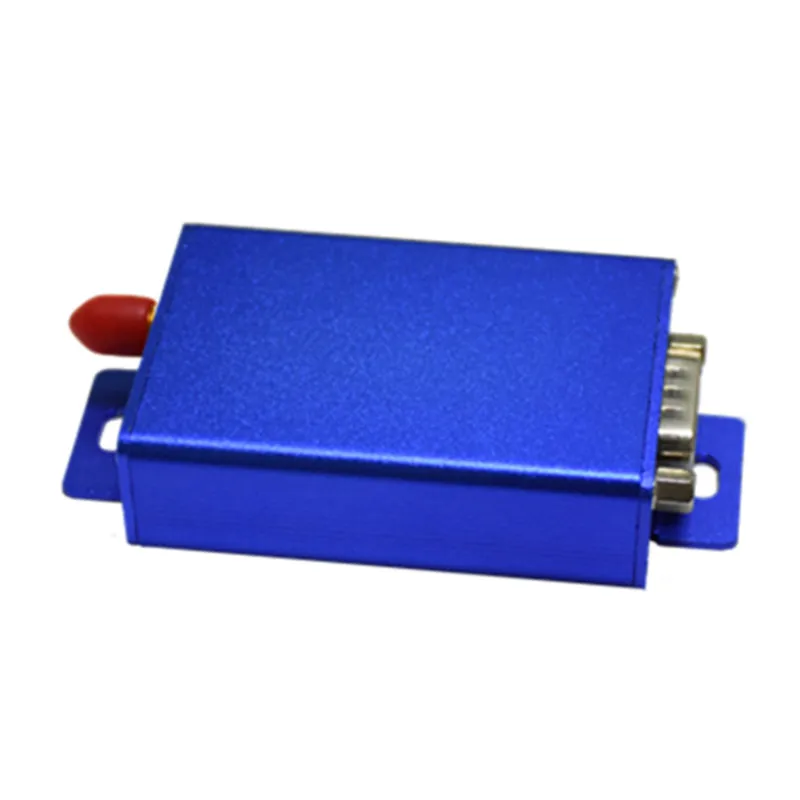

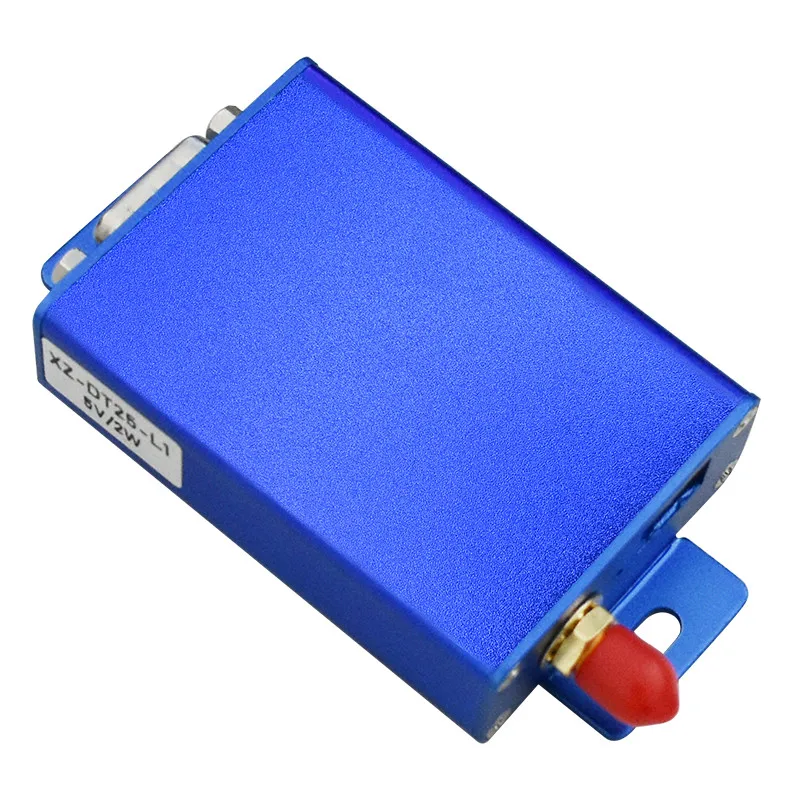

2 Вт rf 433 МГц модуль приемопередатчика 115200bps rs485 rs232 Радио Модем 3 км-5 км Диапазон

2 Вт rf 433 МГц модуль приемопередатчика 115200bps rs485 rs232 Радио Модем 3 км-5 км Диапазон

Уважаемые покупатели, пожалуйста, напоминайте следующее:

1. Параметры по умолчанию установлены на заводе 433,250 МГц, RS232 и RS485,9600BPS,2 Вт, 5 в постоянного тока;

2. Если клиентам нужна другая частотаVHF(136MHZ-174MHZ,220-240MHZ)UHF(410MHZ-470MHZ) , пожалуйста скажите мне после размещения заказа;

3. Этот радиомодем также может быть интерфейсом TTL, если вам нужен TTL, пожалуйста, сообщите мне после размещения заказа;

4. Скорость передачи данных по воздуху и скорость передачи данных (последовательный) могут быть подтверждены через программное обеспечение.

5. Если требуется 12 В, пожалуйста, сообщите мне после размещения заказа.

Характеристики:

1) Основные характеристики

2)Технические параметры:

Частотный диапазон

  136-174 МГц, 220-240 МГц, 410-470 МГц

Стабильность частоты

≤ ± 2,5ppm

Мощность передачи

2 Вт (33dBm)

Модуляция

GFSK/4GFSK

Скорость передачи данных RF

1200 ~ 115200bps

Интерфейс

RS232 и RS485(TTL по индивидуальному заказу)

Источник питания

5V @ 2A(8 ~ 36V на заводе)

Формат данных интерфейса

8E1/8N1/801

Расстояние передачи

3 км-5 км линия видимости (если антенна находится на высоте выше 2 м)

Чувствительность приема

-123dBm @ 1200bps/-106dBm @ 115200bps

Полоса пропускания канала

10 кГц @ 1200bps/200 кГц @ 115200bps

Рабочая температура

-40 ℃ ~ 80 ℃ (промышленный класс)

Рабочая влажность

От 10% до 90% относительной влажности, без конденсации

Ток выбросов

≤ 1500ма

Ток приема

≤ 50 мА

Размер (Д/Ш/В)

86X45X20 мм

Вес (г)

≤ 80 г

3) Размер

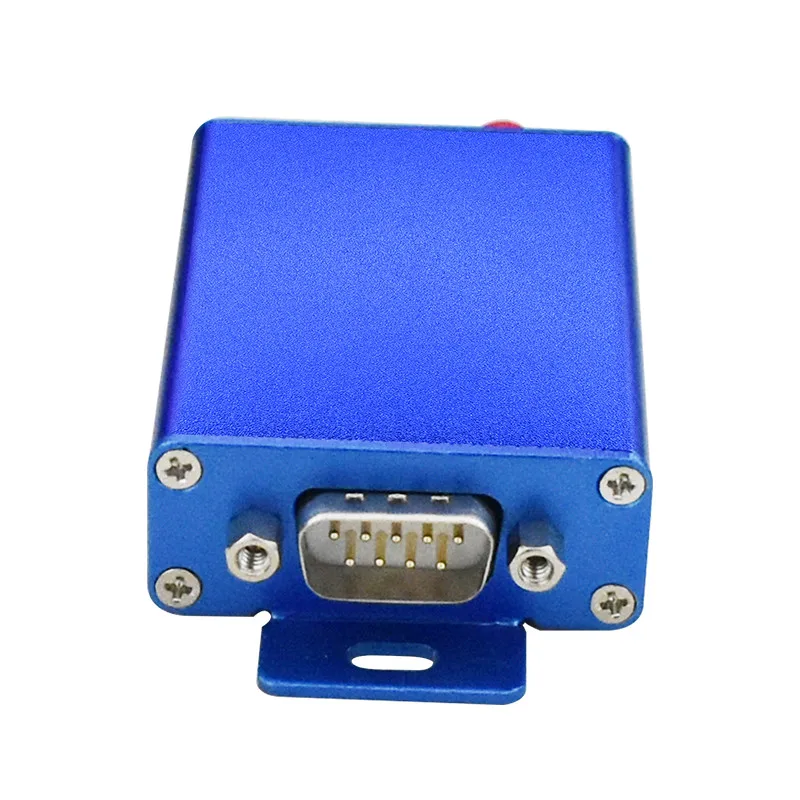

4) определения контактов

Булавки

XZ-DT25-L1/2/4P

Примечание

DB9 Мужской Разъем

1

VCC (+ 5 В)

5 ~ 36 В под заказ

2

RS-232/RXD

3

RS-232/TXD

4

GND

Заземление источника питания

5

AGND

Сигнал заземления

6

RS-485/A

7

RS-485/B

8

SET_EN (включить набор)

9

SQ (индикатор сигнала приема)

5)Рабочая частота

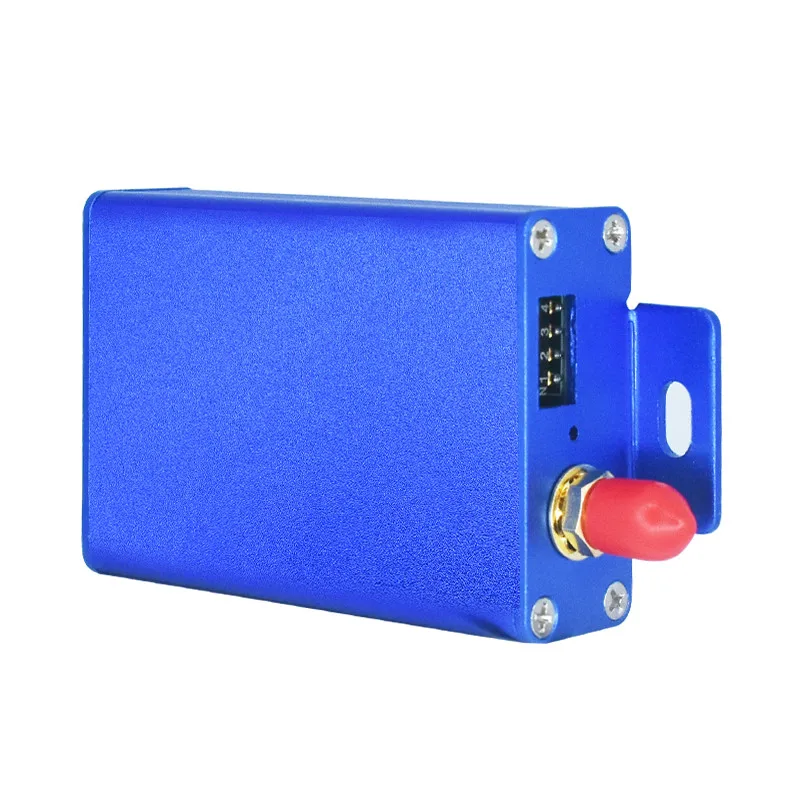

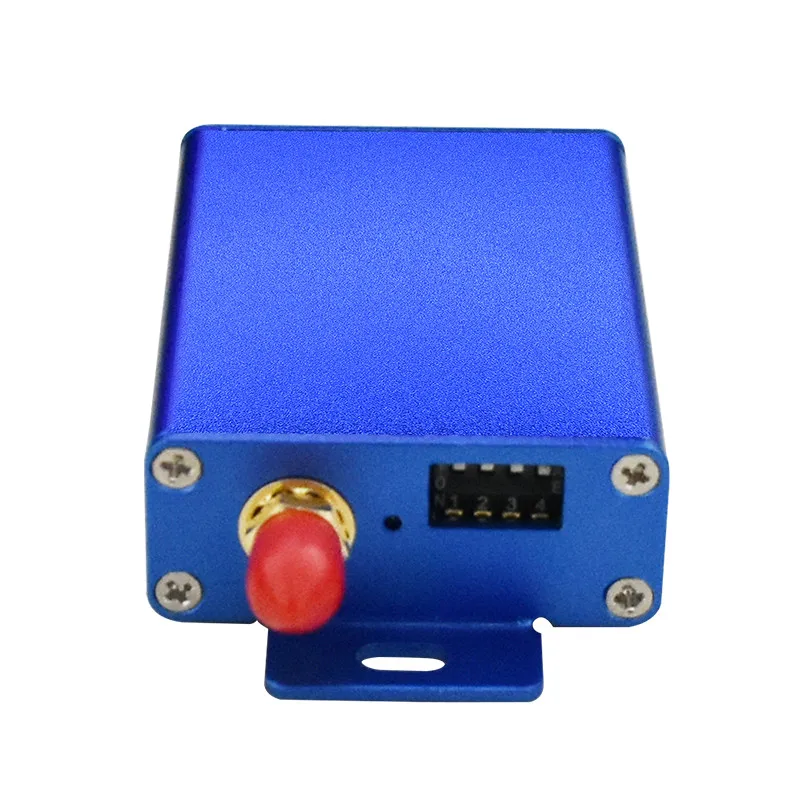

Dip-переключатель может выбрать 0-16 каналов, ch1-ch15 фиксированы, частота ch0 может быть установлена произвольно с помощью программного обеспечения и сохранения. Dip switch dials to «ON» означает «1», dials to «OFF» означает «0», 1 байт-высокий байт, 4 байта-низкий байт.

Канал (1234)

XZ-DT25-L1P

XZ-DT25-L2P

XZ-DT25-L4P

0(0000)

156,025 МГц

230,025 МГц

430,025 МГц

1(0001)

140,025 МГц

221,025 МГц

410,025 МГц

2(0010)

142,025 МГц

223,025 МГц

414,025 МГц

3(0011)

144,025 МГц

224,025 МГц

418,025 МГц

4(0100)

146,025 МГц

225,025 МГц

422,025 МГц

5(0101)

148,025 МГц

226,025 МГц

426,025 МГц

6(0110)

150,025 МГц

227,025 МГц

434,025 МГц

7(0111)

152,025 МГц

228,025 МГц

437,025 МГц

8(1000)

154,025 МГц

229,025 МГц

441,025 МГц

9(1001)

158,025 МГц

231,025 МГц

445,025 МГц

10(1010)

160,025 МГц

232,025 МГц

449,025 МГц

11(1011)

162,025 МГц

233,025 МГц

453,025 МГц

12(1100)

164,025 МГц

234,025 МГц

457,025 МГц

13(1101)

166,025 МГц

235,025 МГц

461,025 МГц

14(1110)

168,025 МГц

236,025 МГц

465,025 МГц

15(1111)

170,025 МГц

237,025 МГц

469,525 МГц

Функция программного обеспечения

1,1 введите режим настройки

Аппаратное обеспечение: Подключите 8-ю ногу с заземлением и зеленым светодиодом держит освещение, модуль входит в режим настройки, скорость последовательного порта составляет 9600 8N1

Программное обеспечение: при текущей скорости передачи данных 3 + номера отправляются непрерывно, XZ-DT25 входит в режим настройки, и выход последовательного порта ОК

Формат + + +

Возврат ОК

1,2 канала 0 настройка частоты (эта частота-рабочая частота 0 канала

Формат> WF0/RX: 453,25000/TX: 453,25000

Возврат <Channel_0:RX: 453,25000/TX: 453,25000

Объяснение> WF0 означает рабочую частоту канала записи 0

RX: означает получение частоты 453,25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после запятой;

TX: означает частоту передачи 453,25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после запятой;

Одинаковые XZ-DT25 настройки частоты приема и передачи могут быть одинаковыми или разными, но модули в той же системе связи должны иметь одинаковую частоту приема и передачи. Dip-переключатель может устанавливать частоту только в канале 0.

1,3 интерфейс настройки скорости передачи данных

Формат> WBA

Возврат <Com_Rate:1200

Объяснение> WB означает скорость передачи данных через интерфейс записи

A ~ G означает 1200 ~ 115200bps;A = 1200, B = 2400, C = 4800, D = 9600, E = 19200, F = 38400, G = 115200

1,4 Настройка паритетных бит

Формат> WVN

Возврат <Проверка: 8N1

Объяснение> WV означает интерфейс паритета

N, E, O означает 8N1, 8E1, 8O1

1,5 настройка скорости передачи воздуха

Формат> WAA

Возврат <Air_Rate:1200

Объяснение> WA означает скорость передачи воздуха

A ~ G означает 1200 ~ 115200bps;A = 1200,B = 2400,C = 4800,D = 9600,E = 19200,F = 38400,G = 115200

Примечание: если скорость передачи данных по воздуху и скорость передачи данных по интерфейсу установлены одинаковыми, можно передавать данные непрерывно. Для передачи более длинного расстояния скорость передачи воздуха может быть установлена ниже, в то время как скорость передачи данных через интерфейс может быть установлена выше.

1,6 чтение всех параметров команды

Формат> R

Возврат <Channel_0:RX: 453,25000/TX: 453,25000

<Com_Rate:1200

<Air_Rate:1200

<Проверьте: 8N1

Объяснение выходных XZ-DT25current рабочих параметров

1,7 режим настройки выхода

Формат> E

Возврат ОК

XZ-DT25 режим настройки выхода, если XZ-DT25 входит в режим настройки, он будет выходить, когда у него нет каких-либо действий команды на непрерывном 60S.

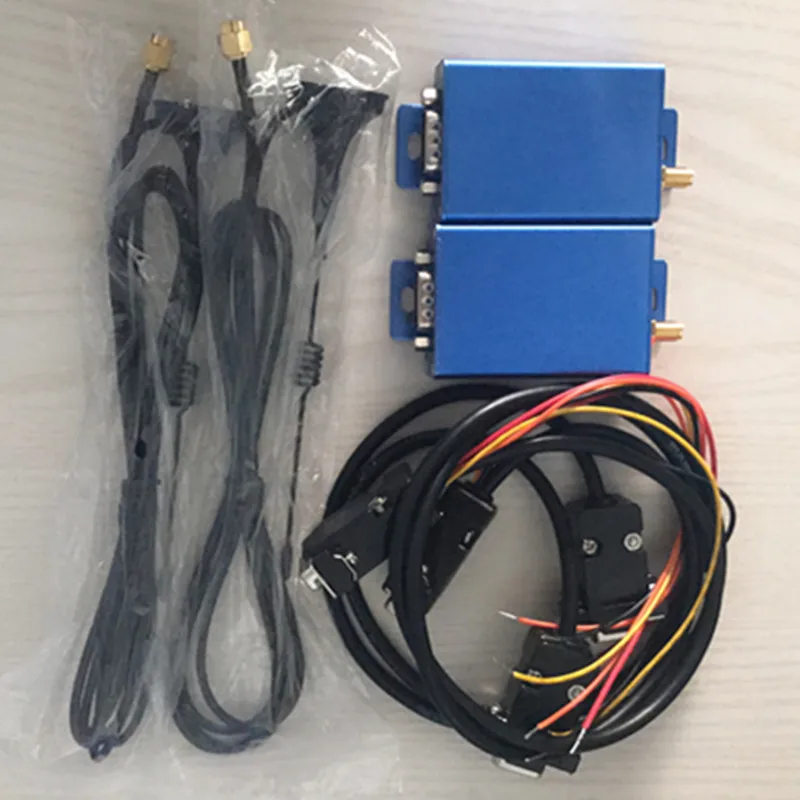

Стандартные аксессуары:

Кабель для программирования rs232 и rs485

Маленькая присоска-антенна
