Набор шагового двигателя Nema23 с ЧПУ 4 оси 2 шт. блок питания 5 осей разделительная

4 оси Nema23 Драйвер шагового двигателя комплект с ЧПУ + 2 шт. источник питания + 5 осевая секционная плата + кабель с ЧПУ комплект

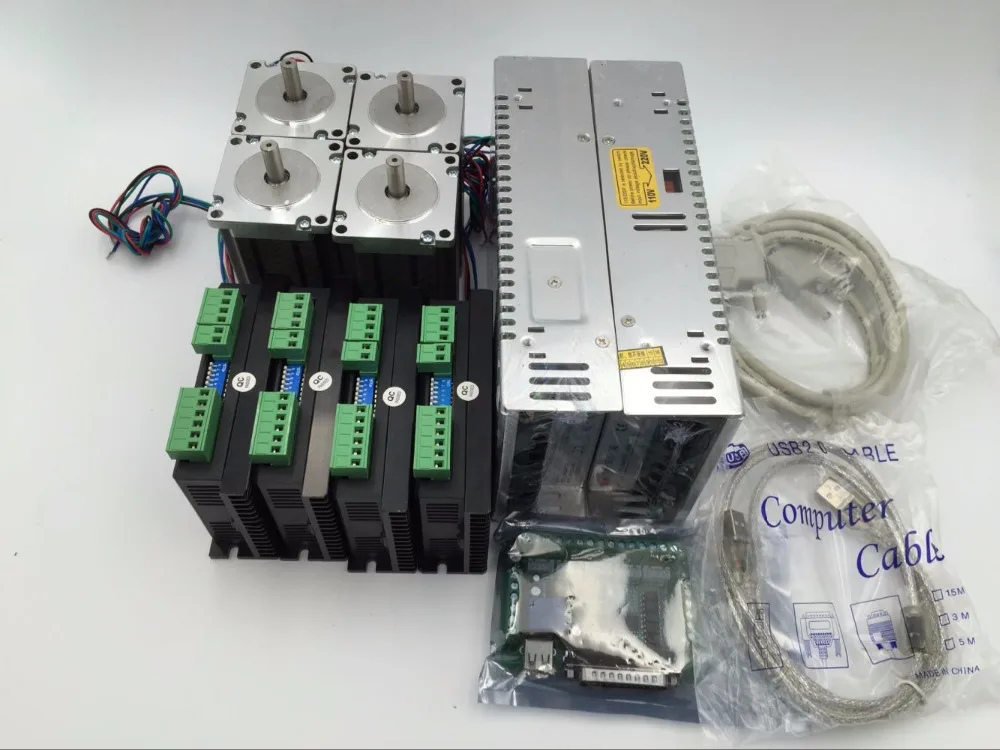

Упаковка включает: 4 x MB450A Sumtor шаговый привод двигателя 2ph 24 ~ 50VDC 1,1 ~ 4.2A 4 x 57BYG 2ph гибридный шаговый двигатель 57HS11242A4 L 112 мм 4-свинцовый 4.2A 3NM 1,8 градусов (Шаговый двигатель по умолчанию является одним валом, если нужен шаговый двигатель с двойным валом, пожалуйста, оставьте нам сообщение в заказе, пожалуйста, обратите на это внимание.:)) 2 x импульсный источник питания 350 Вт 36 В 9.7A для станков с ЧПУ 115 В/230 В S-350-36 1 x 5-осевой интерфейс пробойной платы с ЧПУ для шагового двигателя (предложение бесплатно) 1 x DB25 параллельный кабель и USB кабель питания (предложение бесплатно) Шаговый двигатель: 57HS11242A4 Особенности продукта: Длина вала: 21 мм D одинарная плоская Вал: 8 мм фрезерный плоский 0,5 мм Настраивается: Да Удерживающий крутящий момент: 3 Нм Тип: гибрид Фаза: 2 Ток: 4.2A Сертификация: CCC,CE, ISO Угол шага: 1,8 градусов Подключение проводки: Черный (A +), зеленый (A-), красный (B +), синий (B-)

Угол шага

(°)

Номинальная

Ток

(A)

Фаза

Сопротивление

(Ом)

Фаза

Индуктивность

(MH)

Держатель

Крутящий момент

(N * m)

Детент

Крутящий момент

(N * см)

Ротор

Инерция

(Г * см2)

Двигатель

Длина

(Мм)

Двигатель

Провод

(№)

Двигатель

Вес

(Г)

1,8

4,2

1,4

1,8

3

12

800

112

4

1400



Шаговый драйвер: MB450A

Товар

Мин

Типичный

Макс.

Блок

Источник питания

24

36

50

V

Средний выходной ток

1,1

2,5

4,2

A

Логический входной ток

6

15

30

Ма

Частота импульсного отклика

-

-

100

КГц

Низкий уровень пульса

5

-

1

МКС

Описание проводки

Сигнал

Функция

Пул

Импульсный сигнал: восходящий край, пульс от низкого до высокого, чтобы перейти Шаговый угол двигателя

DIR

Сигнал направления: Драйвер уровня TTL для изменения направления

Опто

Мощность привода оптопары

Эна

Включить сигнал: блокировать или позволить диску работать, низкий уровень запрещен

GND

Наземный источник питания постоянного тока

+ V

Источник питания постоянного тока положительный (Типичный 24VDC)

A +

Фаза двигателя A

А-

Фаза двигателя A

B +

Фаза двигателя B

Б-

Фаза двигателя B

Источник питания: S-350-36

Модель

S-350-36

Выход постоянного тока

36В 9,8а

Волна и шум

120mVp-p

Стабильность на входе

± 0.1%

Стабильность нагрузки

± 0.3%

Эффективность

85%

Регулируемый диапазон

32 В ~ 39 в

Входное напряжение переменного тока

93 ~ 132 В/176 ~ 264VAC выбран переключателем

Входной ток переменного тока

3.54A/115VAC 1.73A/230VAC

Рабочая температура

-10 ~ 50 °C

Стандарты безопасности

GB4943, UL60950, EN60950

Стандарты EMC

GB9254, 55022, класс A

Вес

1,1 кг

5-осевая секционная плата с ЧПУ:

Характеристика

Высокая производительность, экономичность. Максимальная поддержка 5-осевых контроллеров шагового двигателя. Совместимость с программным обеспечением CNC MACH3, Linux (EMC2) и т. Д. Питание от USB и периферийные устройства разделены для защиты компьютерной безопасности. Все сигналы изолированы, что может защитить безопасность вашего компьютера. 5-входной интерфейс для определения предела, остановки возникновения, выравнивания резака и т. д. Широкий диапазон входного напряжения: 12-24 В и С функцией анти-реверса. Один релейный выходной интерфейс управления, доступ к шпиндельному двигателю или воздушному насосу, водяному насосу и т. д. Выход 0-10 в аналоговое напряжение для инвертора для управления скоростью вращения шпинделя.

Электрические свойства (температура окружающей среды Tj = 25C pm):

Входное напряжение

Usb-порт от ПК или 12-24 в источник питания (опционально)

Тип привода

Управление сигналом импульса и направления

Подходит для микрошагового драйвера

2-фазный микро-шаговый драйвер

Вес нетто

Около 75 г

Размеры

90*70*20 мм (Д * Ш * В)
