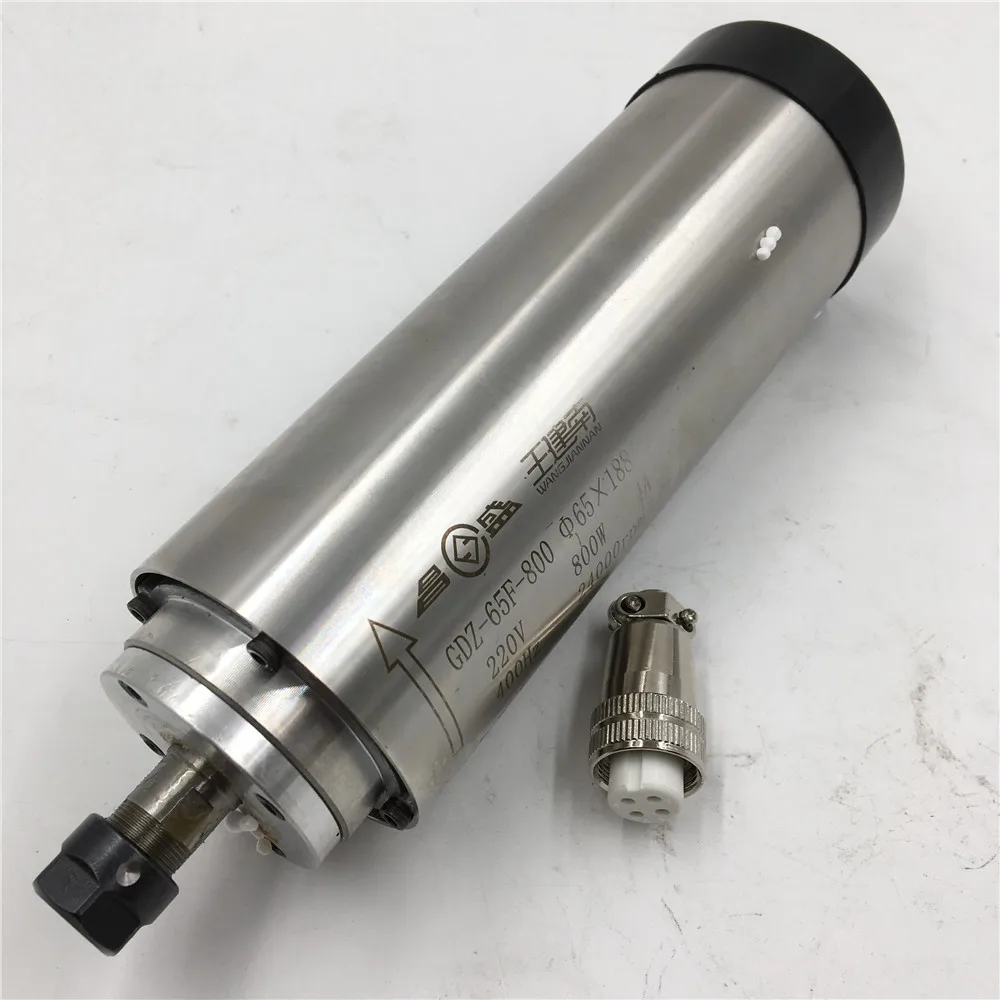

Высокоскоростной электродвигатель шпинделя 800 Вт с воздушным охлаждением 24000

0.8KW CNC ER11 мотор шпинделя 800 Вт с воздушным охлаждением 24000 об/мин высокая скорость 220 в 65*188 мм шпиндель для гравировальных станков с ЧПУ

GDZ65F-800

Предоставление гаек по умолчанию ER11 и Collet 6 мм, если нет, пожалуйста, свяжитесь с нами.

Технические характеристики

Модель No.

GDZ65F-800

Бренд

Чангшенг

Сертификация

ISO9001-2000

Тип продукта

Трехфазный асинхронный двигатель с постоянным крутящим моментом

Номер полюса

2

Номинальная мощность (кВт)

0,8

Номинальное напряжение (В)

220

Номинальная скорость (об/мин)

24000

Ток (А)

4

Частота (Гц)

400

Вентилятор охлаждения

Четырехтактный двигатель с воздушные охлаждением

Тип подшипника

2 × 7002C P4 DT & 2 × 7000C P4

Длина/ширина/высота (мм)

220/65/65

Высота головки шпинделя (мм)

22

Диаметр & Длина

65*188 мм

Смазывать

Смазка

Патрон (мм)

ER11

Патрон (мм)

3,175-6

Результат балансировки (ms * s)

2,4 об/мин <5

Ремонт времени

Подшипник (полгода), шпиндель (один год)

Вес

4 кг

Биения

0,01-0,02 мм

Обратите внимание

Шпиндельный двигатель должен быть инвертором VFD выход, не может непосредственно подключить источник питания

Приложений

Деревообрабатывающая гравировка, сверление и фрезерование с ЧПУ.



Пожалуйста, обратите внимание:

1. Моторизованные шпиндельные двигатели сочетаются с инверторами, выбор инверторов должен быть в соответствии с током, напряжением и частотой моторизованных шпиндельных двигателей.

Установка инвертора должна сначала настроить базальную частоту, его базальная частота основана на самой высокой частоте моторизованного шпинделя, если не устанавливать базальную частоту (заводская установка составляет 50 Гц), моторизованный мотор шпинделя выгорит после запуска; Максимальная частота, частота разрыва и соответствующее напряжение также должны быть установлены в соответствии с кривой на инструкции по эксплуатации; Настройка тока инверторов также основана на номинальном токе моторизованного шпинделя двигателя; Избыточный ток составляет 120% от номинального тока; Перегрузка составляет 100%, время 5s; Частота несущей устанавливается мощностью шпинделя, 8 кГц для моторизованного шпинделя менее 10 кВт, 5 кГц-для шпинделя более 10 кВт; Время ускорения и время замедления 10s и 20s соответственно, если исходный ток превышает номинальный ток и требуется защита, это должно увеличить время ускорения. I/O фазовая защита также должна быть установлена выше функции защиты инверторов и моторизованных шпиндельных двигателей. Подключение инвертора и трехфазной мощности шпинделя, припой инвертора трехфазного шнура питания на вилке 1(U1),2(V1),3(W1), 4-заземляющий провод. Затем инвертор подключен к внешнему источнику питания и начинает работать, затем проверить, соответствует ли направление вращения шпиндельного двигателя его указанию направления, если несовместимо, немедленно отключите и замените два провода на трехфазный источник питания соединительного инвертора и моторизованный мотор шпинделя. Моторизованный мотор шпинделя не работает в неправильном направлении вращения. Линии электропитания должны быть сделаны водонепроницаемыми и защитными мерами. Соединение между моторизованным шпиндельным мотором и инвертором не должно превышать 25 м. Когда шнур питания шпинделя с водяным охлаждением соединяет Клеммную колодку, его необходимо согнуть в u-образную форму и зафиксировать на нижней части клеммного блока, а затем подключить, чтобы защитить конденсированную воду шнура питания в клеммном блоке Другой, используйте экранирующие линии электропередачи для предотвращения его помех инвертору

Дорогой друг, если у вас есть какие-либо другие требования к двигателю шпинделя, просто дайте нам знать свободно. И если вы хотите попробовать шпиндель с водяным охлаждением, просто проверьте нашДвигатель шпинделя с водяным охлаждениемДля получения более подробной информации. Спасибо. :)
