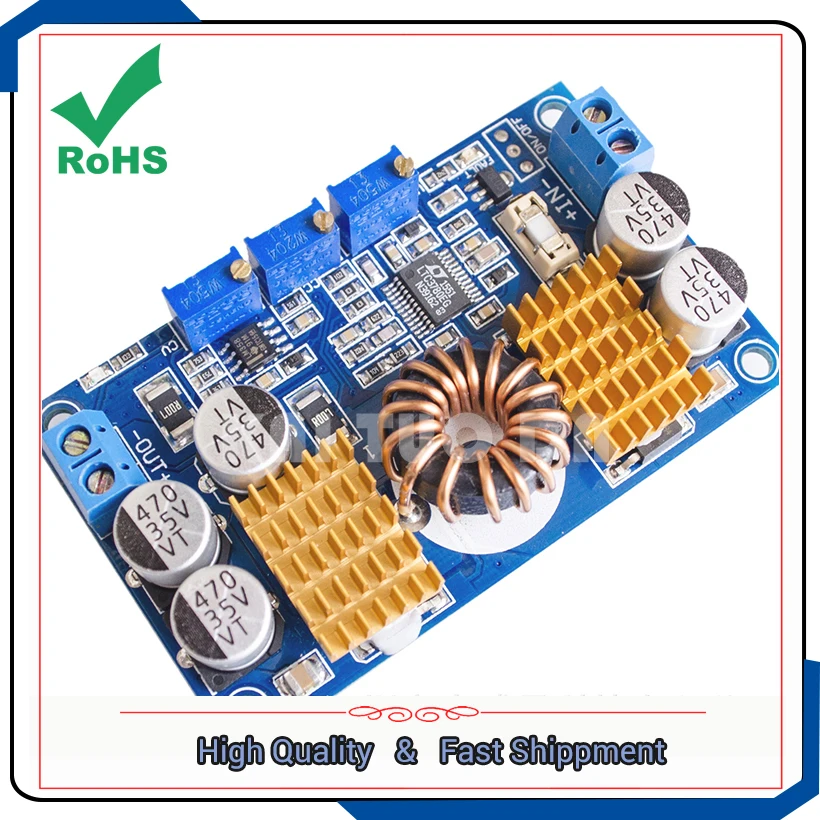

DC LTC3780 автоматический понижающий и Регулятор солнечной энергии постоянного

DC LTC3780 автоматический понижающий и Регулятор солнечной энергии постоянного

Технология синхронного выпрямления Введение:

Синхронное выпрямление-это новая технология, которая использует выделенный силовой MOSFET с очень низким сопротивлением на состоянии для замены Диодов Выпрямителя для уменьшения потерь выпрямления. Это может значительно повысить эффективность преобразователя постоянного/постоянного тока, и нет напряжения deadband, вызванного барьерным напряжением Schottky. MOSFET-это устройство с контролем напряжения, которое имеет линейную связь между характеристиками Вольта-ампера при включении. Когда MOSFET используется в качестве выпрямителя, напряжение затвора должно быть синхронизировано с фазой выпрямленного напряжения для завершения функции выпрямления, поэтому оно называется синхронным выпрямлением. Технология синхронного выпрямления значительно уменьшает потери выходного выпрямителя импульсного источника питания, тем самым улучшая эффективность преобразования, уменьшая температуру самой мощности.

Источник питания-это высокоэффективный модуль источника питания регулятора, входное напряжение ниже, выше, равное потере

При подаче напряжения выходное напряжение может быть постоянным. Например, установите выход на 12 В, затем

Когда входное напряжение меняется между 5 и 32 В, выходное напряжение постоянно при 12 В. Этот модуль имеет идеальный

Функция защиты может быть применена к солнечной зарядке.

Преимущество:

Монтажная плата с 1,6 плотным золотым покрытием;


Вход со сменным предохранителем для защиты источника питания и оборудования;

Вся версия электролитического использования импортированных оригинальных пластырей, низкое сопротивление, Высокочастотные конденсаторы, что делает пульсацию до точки замерзания;

Импортный оригинал IC;

Постоянное напряжение, постоянный ток, защита от пониженного напряжения (MPPT больше подходит для солнечной зарядки)

Индикатор ошибки на выходе, слишком сильный дрейф выходного напряжения, короткое замыкание и другие сбои;

Окислительный теплоотвод, отвод тепла лучше, чем эффект алюминия;

Индуктивность, железо кремний алюминий, меньше тепла;

Вы можете использовать наш модуль напряжения, пожалуйста, внимательно прочитайте следующие инструкции, в противном случае

При использовании неправильного повреждения, вызванного компанией, гарантия не будет, замена.

Этот модуль относится к автоматическому понижающему источнику питания, входное напряжение ниже, выше, равное выходному напряжению, выходное напряжение может быть сохранено стабильно. Например, выход установлен в 12 В, входное напряжение меняется между 5 ~ 32 В, выходной регулятор в 12 В без изменений; Постоянный ток, постоянное напряжение, защита от пониженного напряжения, и инструкции по выходу, функция индикации неисправности, Выходное давление перегрузки по току, защита от короткого замыкания; все компоненты могут достичь промышленного применения; Может быть идеально подходит для различных случаев, таких как зарядка, мощный светодиодный драйвер, источник питания, автомобильная мощность и так далее.

Электрические параметры:
1. Входное напряжение: DC5-32V, рекомендуется использовать напряжение выше 10 в
2. Выходное напряжение: DC1V-30V постоянно регулируется;
3. Выходной ток: 10A (макс.) в пределах 7А;
4. Выходная мощность: длинная 80 Вт, пиковая 130 Вт, более 80 Вт, пожалуйста, укрепляйте тепло;
5. Выходная пульсация: 50 мВ (от 12 В до 12 В, 5А измеряется);
6. Защита от обратной полярности на входе: нет, при необходимости, подключите диод Шоттки В серии с входом;
7. Выходная защита от люфта: нет, например, для зарядки аккумулятора или нагрузки, Это самостоятельная зарядка, пожалуйста, закройте диод Шоттки на выходе;
8. Размер: 77,6*46,5*15 мм
9. Защита от короткого замыкания: да;
10. Весит около 45 граммов;

Метод отладки:
1. Метод регулировки защиты от низкого напряжения батареи: (набор свинцово-кислотных аккумуляторов 12 В, защита от пониженного напряжения 10 в, выключите выход в качестве примера)

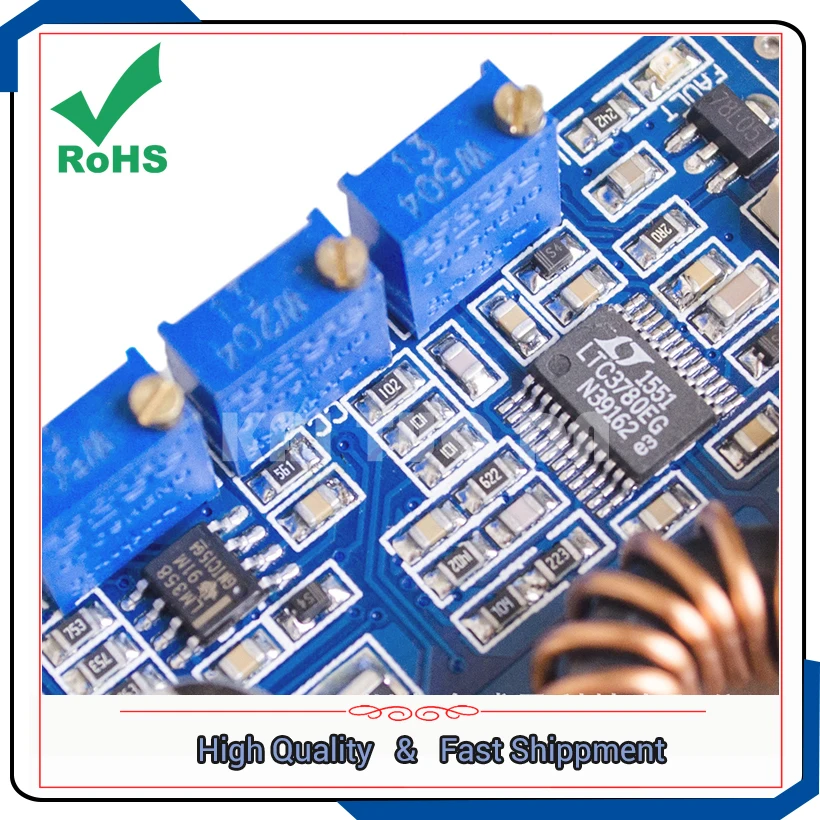

Вход в источник питания регулятора для регулировки до 10 в, регулировка потенциометра защиты от пониженного напряжения (увеличение по часовой стрелке, уменьшение против часовой стрелки), пока индикатор неисправности (красный свет) не горит, это успешно установлено; поэтому разрядка аккумулятора до 10 В автоматически отключает источник питания для защиты аккумулятора от повреждений.
Примечание: если питание от аккумулятора не установлено;
2. метод регулировки выходного напряжения: Входной источник питания (напряжение выше, чем значение защиты от пониженного напряжения), красный свет не яркий, синий свет включен, выход затем мультиметр, отрегулируйте потенциометр выходного напряжения (по часовой стрелке, против часовой стрелки) до требуемого напряжения;
Примечание: обычный красный свет не светится, синий свет, и, наоборот, для выхода из строя, защиты от входного напряжения, защиты от перегрузки по току, защиты от короткого замыкания, пожалуйста, удалите перепитание.
3. Метод регулировки выходного тока: (12В Входная Зарядка 12В свинцово-кислотная батарея, ток зарядки 5А пример)
Входной источник питания 12 В, выход и подключение амперметра (красная ручка, а затем выход положительный, черная ручка, затем отрицательный, прямой выход короткого замыкания. Рекомендуется с более чем 15а амперметром, чтобы предотвратить сжигание страховки), Отрегулируйте потенциометр постоянного тока (по часовой стрелке, часу, чтобы уменьшить), до тех пор, пока Амперметр не покажет требуемое значение 5А, снимите амперметр, подключение к аккумулятору может быть нормальным.
Примечание: Если используется для оборудования с постоянным напряжением, нужно только установить максимальный выходной ток.
