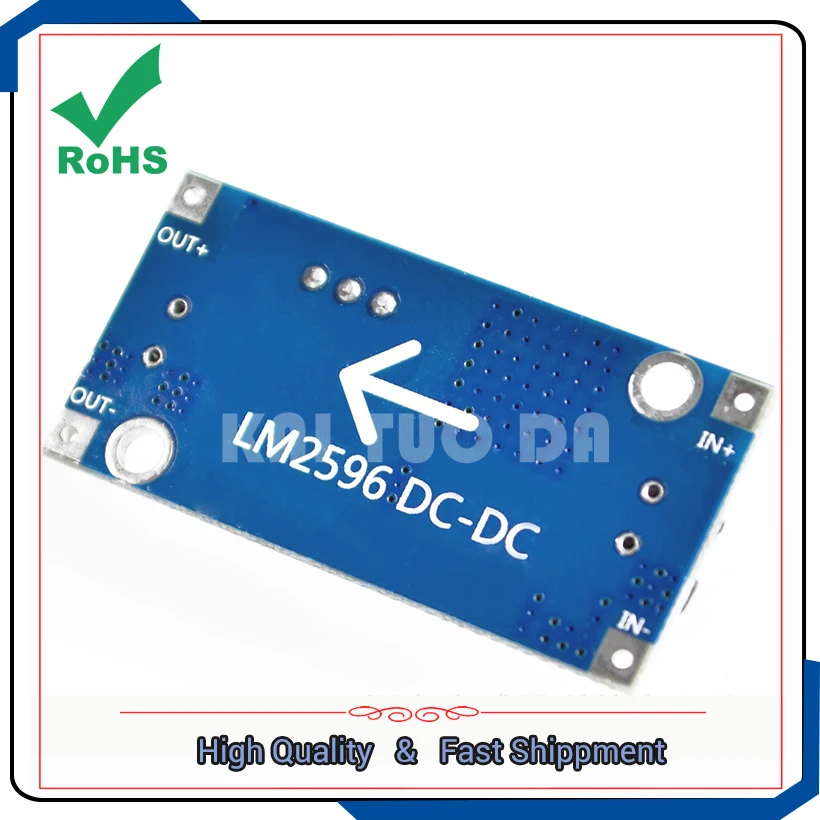

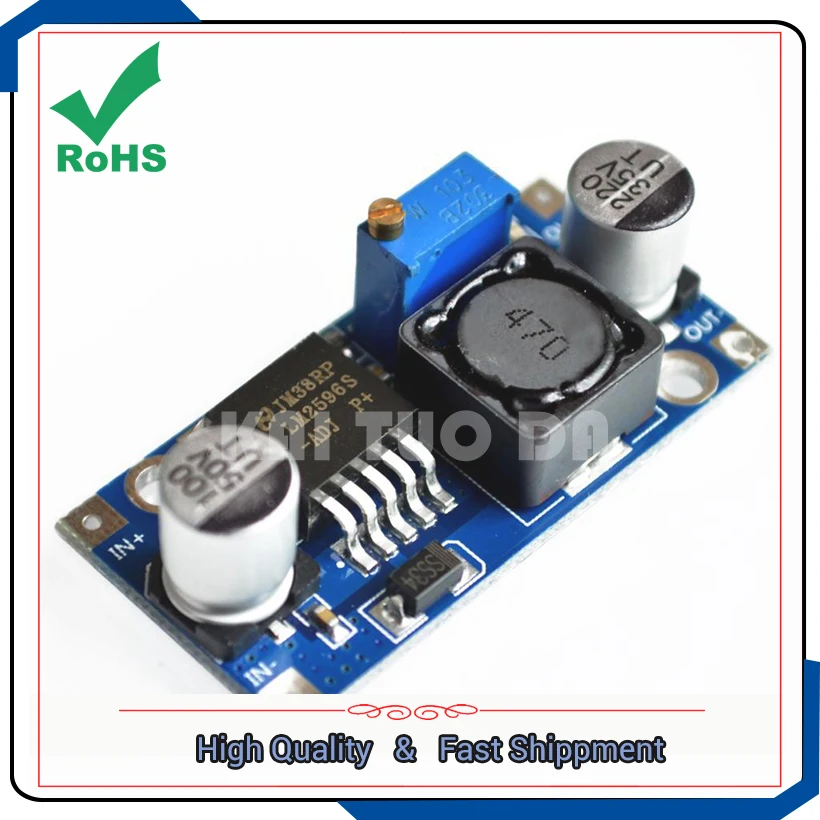

DC модуль питания преобразователя Buck 3A Регулируемый понижающий платы LM2596

DC модуль питания преобразователя Buck 3A Регулируемый понижающий платы LM2596

В то время вход, из выхода, положительный и отрицательный платы выше стандарта, чтобы не обратить вспять Oh! После подключения, против часовой стрелки, чтобы отрегулировать бак, Сначала поверните десять кругов!

Модель/Название

LM2596S DC-DCПонижающий модуль

Входное напряжение

3,2 В ~ 35 в

Выходное напряжение

1,25 В ~ 35 в

Выходной ток

3A(Максимум)

Эффективность преобразования

92%(Самый высокий)

Выходная пульсация

<30 мВ>

Частота переключения

65 кГц

Рабочая температура

-45°~ + 85°

Размер

43 мм * 21 мм * 14 мм(Длинный*Ширина*Высокий)

Меры предосторожности:

В + Входное положительное Входное отрицательное

Выход + выход Положительный выход-Выход Отрицательный

Обратите внимание, что вход и выход не могут быть изменены. Обратная сторона может гореть!

Введите:DC 3От V до 35 VВходное напряжение должно быть выше, чем выходное напряжение 1,5 В или более. Не может быть увеличен)

Выход:Постоянный ток 1,5 В до 35 В напряжение постоянно регулируется,Высокая эффективностьМаксимальный выходной ток-3A.

Особенности:Все использованныеSANYOТвердые конденсаторы, 36uУтолщенные печатные платы, Высокомощный индуктор с выходным светодиодным индикатором

Длительная работа рекомендуется для использования в пределах 2,5a от тока, более 2AНеобходимо добавить теплоотвод (выход 10 Вт);
В результате модуля buck, держите выход устойчивым1,5 ВРазница в давлении.

Проводка

1. Припой, направьте шнур питания на входной (выходной) порт;
2. Штифты можно вставлять через свинцовая шпилька или вставлять в отверстие для использования; или добавить штифт непосредственно после сварки на печатной плате.

Примеры применения

1. автомобильный источник питания, вам нужно только подключить модуль ввода на автомобильном прикуривателе питания, вы можете настроить потенциометр, выходное напряжение может быть отрегулировано при 1,25-30 в для вашего мобильного телефона, MP3, MP4, PSP заряжает многие устройства питания, очень просто и удобно.

2. для питания электронного оборудования, когда устройству требуется 3-35 в источник питания и соответствующая мощность напряжения, использование этого модуля может быть легко перенесено на требуемое напряжение напряжения для решения проблемы.

3. Тест на рабочее напряжение системы, проект может использовать этот модуль для отладки различных систем тестирования напряжения, диапазон рабочего напряжения, очень легкий и удобный.
