1 шт. высокое качество ADS1256 точность 24 ADC 8-way AD Модуль Новый H5-011

Описание продукта:

. 100% новый и высокое качество.

Что является самым важным высокоточным ADC? В дополнение к высокому разрешению вне ссылки на Высокое напряжение важно, чтобы плата выбрала ADI ADR03 в качестве примера напряжения, ADR03 следующие особенности:
1. Коэффициент температуры менее 3ppm/C, который определяет изменения температуры, влияющие на получение данных ADC, 3ppm/C, которые меняются, могут привести к изменениям в каждом из трех миллионов справочного напряжения, таким образом, имеется ссылка на высокое качество напряжения, насколько это важно!
2. Инициализация точности менее ± 0.1%, значение напряжения ошибки и исходное значение-выход, который определяет консистенцию партии продукта.
3. 10uVp-p меньше шума, шума источника опорного напряжения выход напрямую повлияет на точность АЦП, общий уровень шума в 0,1 Гц до 10 Гц, эффективное снижение низкочастотный шум увеличение 0,1-10 Гц фильтром нижних частот, на следующем рисунке:

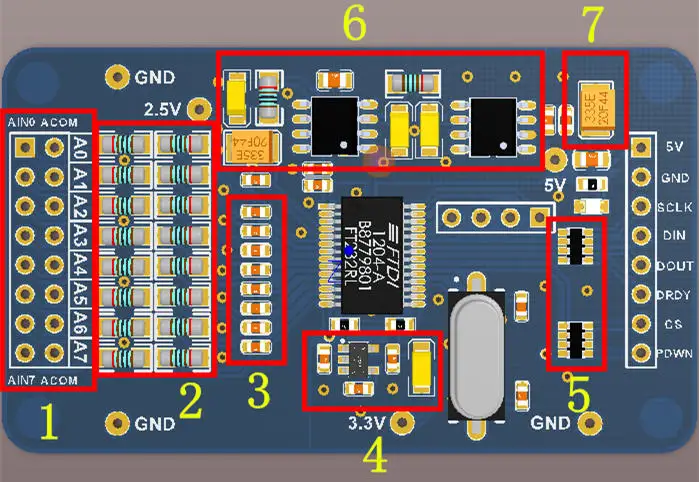

Особенности:

1. A0-A7 8 входных каналов ADC, может быть легко настроен как дифференциальный вход и односторонний вход.
2. Низкий уровень шума вафли температуры дрейф вишая металлическая пленка резисторы.
3. Входной фильтр конденсатора (104), по одному для каждого канала.
Высокоскоростное МАЛОШУМНОЕ LDO, высокое соотношение отторжения источника питания, низкий ток покоя.
5. Резистор затухания частоты цифрового сигнала, внешняя высокочастотная шумоизоляция.
6. ADR03 2,5 V напряжение справки, кэш OPA350 состоит из 0,1Hz ~ 10Hz низкочастотный фильтр цепи, высокоемкие танталовые и керамические конденсаторы параллельно и с малошумными металлическими пленочными резисторами вафли эффективно подавляют низкочастотный шум.
7. 100 мкФ Навальный фильтр танталовые конденсаторы и индукторы LC фильтрующая схема, мощность более чистая.
8. Аналоговый сигнал и цифровой сигнал разделены.
9. Чтобы увеличить GND, 2,5 V, 3,3 V тестовую точку, сделать его проще для отладки цепи.

Схемы и соответствующая информация, STM32, STM8, C51, уже скорректировали программу, программа проста, она может сэкономить вам много времени на разработку.

Результатов измерений

Ниже приведен измерительный прибор AD584L, измеряющий результаты последовательного вывода модуля напряжения, достигающий не более, чем плюс или минус 2uV, почти 1/6 can с половиной мультиметра PK.
