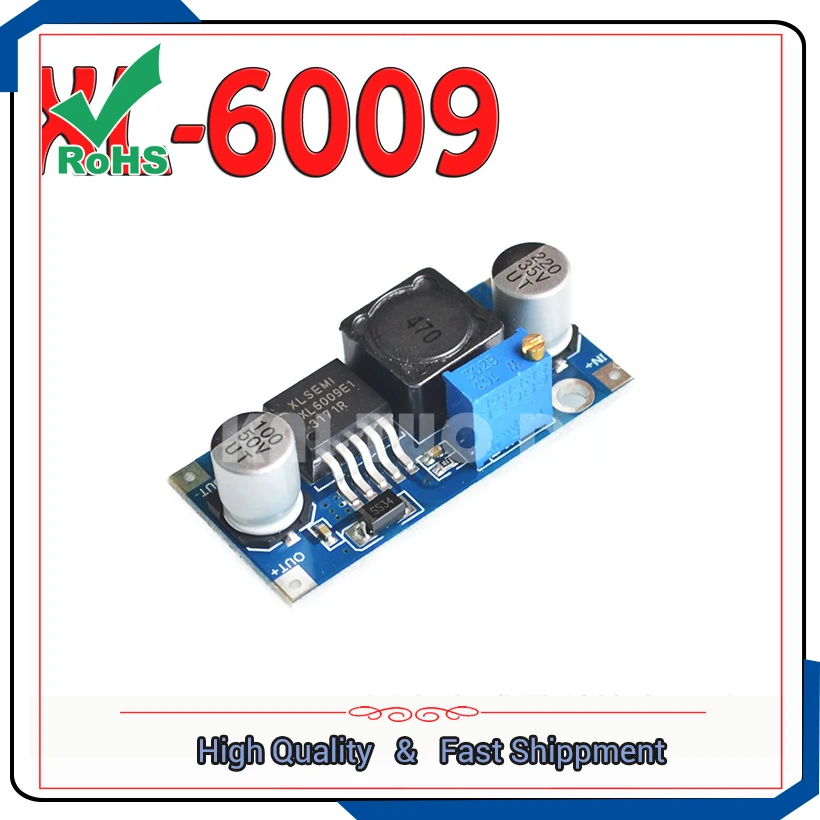

Увеличивающий Модуль питания XL6009 регулируемый выходной повышающий

Увеличивающий Модуль питания XL6009 регулируемый выходной повышающий

Описание товара:

XTW6009Является4AВысокая сила тока импульсного токаBOOST). Модуль используется дляВторое поколениеВысокочастотный импульсный технологииXL6009E1Как основной чип, производительность намного больше, чем первое поколение технологийLM2577ВXL6009Повышенная стоимость модуля ниже, производительность более отличная,LM2577Модуль должен быть свернут.

 Широкий диапазон входного напряжения3V ~ 32В, Оптимальный диапазон рабочего напряжения5 ~ 32В;

 Ультра широкий выходное напряжение5 В ~ 35 в;

 Встроенный4AЭффективныйMOSFETПереключайте трубку таким образом, чтобы максимальная эффективность до94%;LM2577В настоящее время только в том случае,3A)

 Ультра-высокая частота переключения400 кГц, Вы можете использовать фильтрующий конденсатор малой емкости, который может достичь очень хороших результатов, меньшую пульсацию, меньшую. (LM2577Частота только в том случае,50 кГц)

Технические параметры:

Модель Технические характеристики

XTW6009Модуль-ускоритель

Свойства модуля

Неизолированный boostBOOST)

Для выправления изгибов метод

Non-синхронное детектирование

Войти в ассортименте

3V ~ 32В

Выход диапазон

5 В ~ 35 в

Вход ток

4A(Максимум), без нагрузки18mA(5VВведите,8VВыход, без нагрузки меньше18mAЧем выше напряжение, тем больше ток без нагрузки.)

Эффективность преобразования

<94%/>(Чем больше давление, тем ниже эффективность)

Частота переключений

400 кГц

Выход пульсации

50mV(Чем выше напряжение, тем больше ток, тем больше пульсация)

Регулирование нагрузки

±0.5%

Напряжение регулирования

±0.5%

Рабочая температура

-40°~ + 85°

Размеры

43 мм * 21 мм * 14 мм(Длинный*Ширина*Дальний свет)

В + Входное положительное Входное отрицательное

Выход + выход Положительный выход-Выход Отрицательный

Сравнение образцов:

  Вход 3V выход 12V 0.4A 4,8 W

Vin * Iin * Efficiency = Vout * Iout

Vin: Вход напряжения
Иин: Вход ток
Vout: Выход напряжения
Iout: Выход ток
