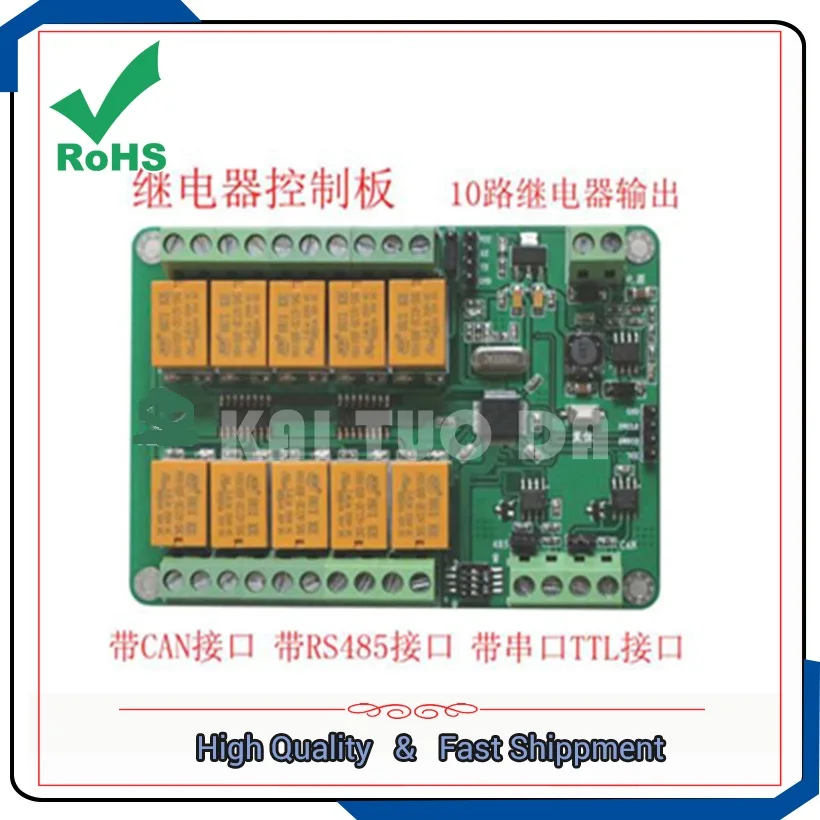

Это Контроллер STM32F103C8T6, оснащенный последовательный ТТЛ-Шина CAN-bus, релейная плата интерфейса RS485. И для начинающих, и для учебы,Но и для облегчения применения инженеров, непосредственно в рамках проекта,Устраняет потребность инженеров в том, чтобы подтвердить стоимость сварки, сокращает цикл разработки инженерных проектов.

Средства платы разработки:

1,Бортовой STM32F103C8T6 чип LQFP48 посылка;

2, встроенный интерфейс CAN 1, чип интерфейса TJA1050;

3, встроенный интерфейс RS485 1, в последовательном порте 3, Интерфейсный чип MAX3485 ,;

4, встроенный 1 порт TTL для последовательного порта, 1;

5, встроенный релейный выход 10, все нормально открываются;

6,Встроенный светодиодный индикатор на 10 выходов;

7, кнопка сброса, светодиодный индикатор питания;

8, бортовой 4-полосная DIP-переключатель для облегчения использования доска сети, максимальная поддержка 16 доски;

9, с модулем постоянного/постоянного тока, входное напряжение до 28 в, выход до 3 А тока;

10, источник питания с диодом обратной защиты;

11, встроенный интерфейс отлаживания SWD;

12, светодиодный Инструкция по запуску на бортовой плате;

Посылка:

1, схема платы;

2. Процедуры тестирования настольных систем;

3, информация о встроенном чипе;

4, KEIL-MDK514 развития окружающей среды;
