Дисплей Головы вверх (HUD)

Руководство пользователя

HUD короткий для дисплея головы вверх. он отображает данные вождения на переднем лобовом стекле, такие как скорость, об/мин, температура воды, напряжение на переднем стекле автомобиля; Избегайте небезопасности водителей из-за просмотра инструмента во время вождения. водители могут мгновенно читать информацию о вождении и всегда могут поддерживать Наилучшее Состояние на пути с HUD.

Характеристика:

1. Универсальный: работает с автомобилем после 2003 года с разъемом OBD II

2. 3-дюймовый экран высокой четкости

3. Многоцветная конструкция и проекция легко читаются!

4. Нанотехнологическая экранная пластина, устраняет отражение, делает проекцию четкой и острее.

5. Полная информация, включая скорость, обороты двигателя, температуру охлаждающей воды, напряжение батареи и сигнал тревоги для всех.

6. Автоматическое включение/выключение вместе с запуском/выключением автомобиля, защита автомобильного аккумулятора. (Возможно включение/выключение вручную)

7. Оснащен автоматическим датчиком яркости. (также доступна Ручная регулировка)

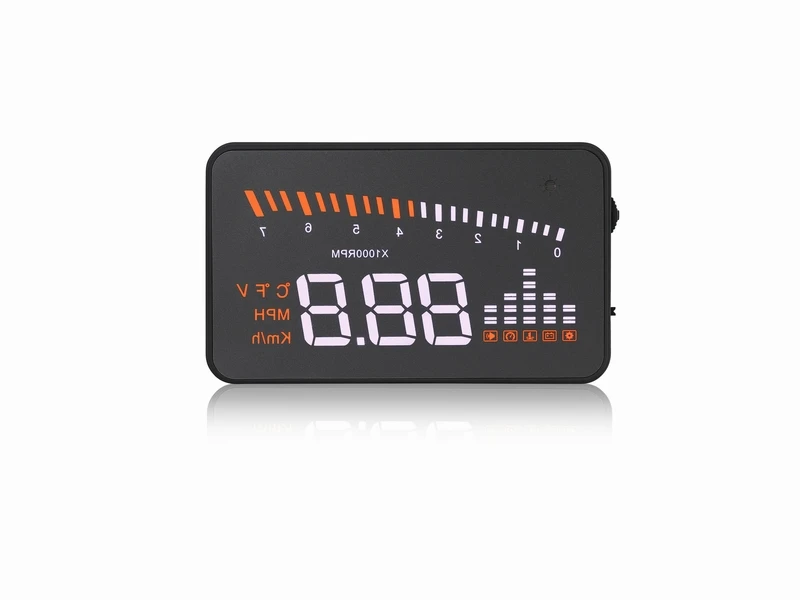

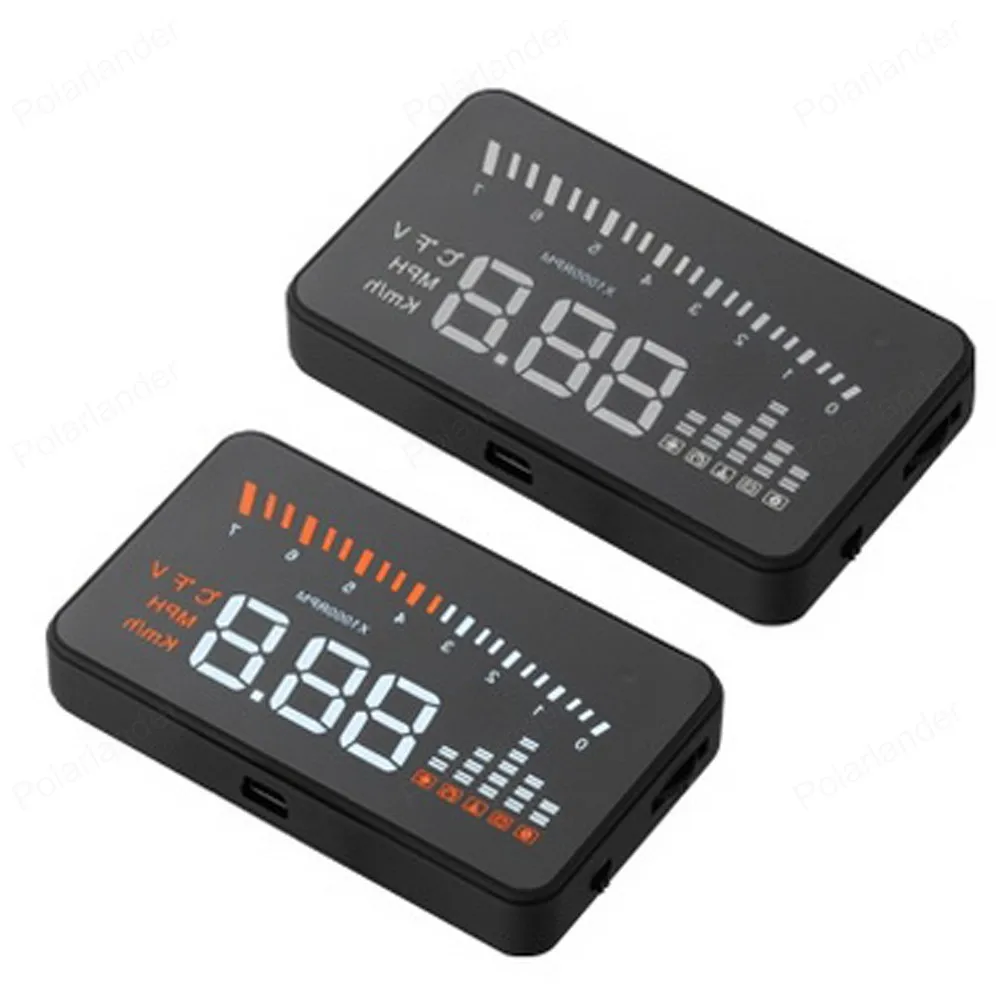

HUDФункция экрана:

 1. Датчик яркости (пожалуйста, не прикрывайте товар)


2. Двигатель об/мин

3. Единица оборотов в минуту (1000 оборотов/мин)

4. Дисплей: температура охлаждающей воды =>℃Или℉, Напряжение батареи =>V, скорость =>Миль/ч или км/ч

5. Основной дисплей => отображение Количества скорости, напряжения батареи, температуры охлаждающей воды.

6. Предупреждающий сигнал: сигнал тревоги для напряжения батареи, сигнал температуры охлаждающей воды, сигнал тревоги о превышении скорости, сигнал об/мин, звуковой сигнал ВКЛ/ВЫКЛ.

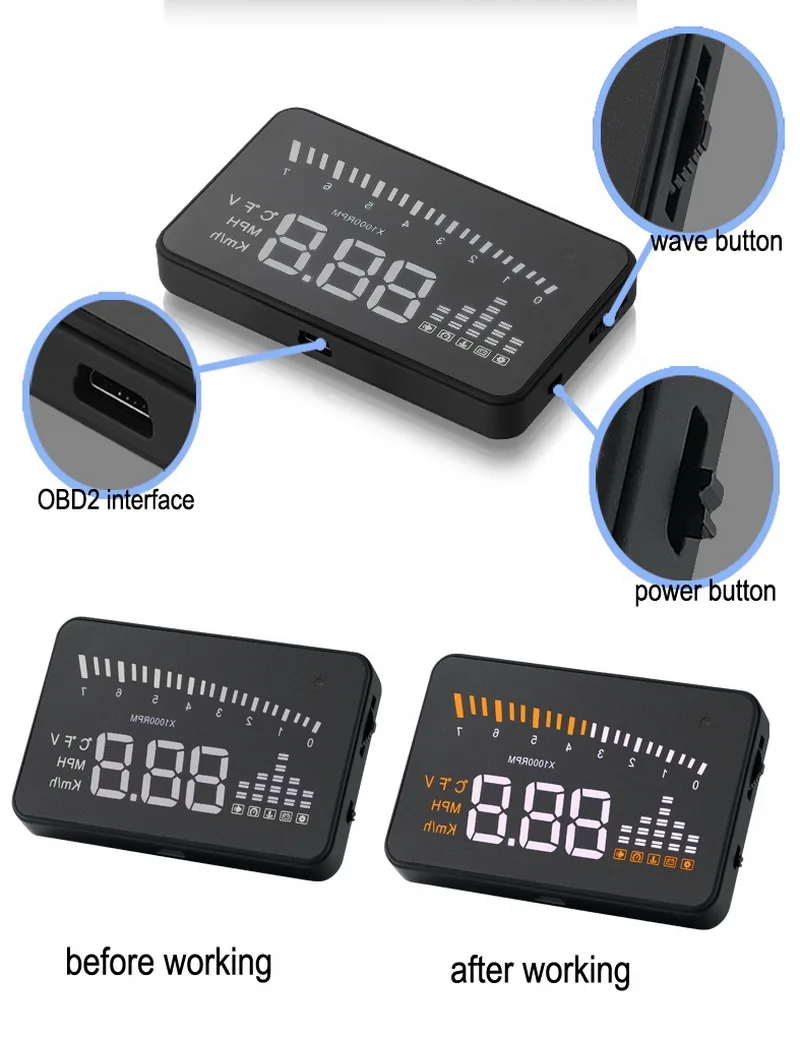

Пуск HUD

1. Вход кабеля OBD2 (разъем с OBD II транспортного средства)

2. Включение/выключение питания

3. Кнопка настройки функции (может нажимать вверх, вниз, внутрь)

4. Короткая Кнопка настройки функции, показывающая температуру охлаждающей воды, напряжение батареи или скорость.

5. Звуковой сигнал ВКЛ./ВЫКЛ.: кнопка настройки функции нажатия для 5 сек., все функции будильника выключены, снова нажмите на 5 сек., функция будильника включена.

Установка HUD

1. убедитесь, что ваш автомобиль использует разъем OBDII (как на рисунке 2), также Используйте протокол OBD II (обычно вы найдете палку под платой двигателя (как на рисунке 1), показывающую сертификат OBD II, если нет, позвоните в отдел продаж вашего автомобиля для получения информации)

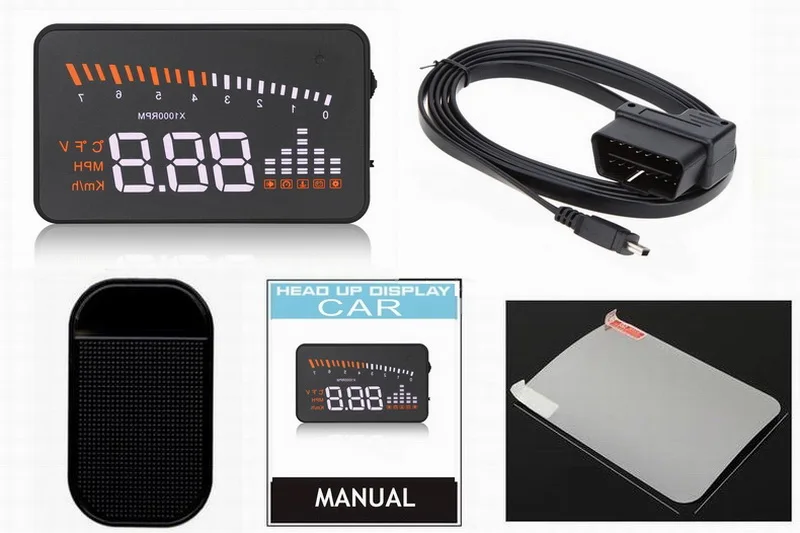

2. Подключите кабель OBD II (входит в комплект) к вашему автомобильному разъему OBD II.

3. Разъем другого конца кабеля (мини USB разъем) для устройства HUD.

Установка отражающей пленки

Обратите внимание: HUD проектирует информацию о дисплее на лобовом стекле автомобиля, потому что ветровое стекло двойное, что сделает двойное изображение на ветровом стекле при отображении. двойное изображение автомобиля будет отличаться. если вы видите четкую информацию о дисплее, нет необходимости использовать отражающую пленку. Если есть двойное изображение, используйте отражающую пленку.

Во-первых, пожалуйста, поместите поставляемые Нескользящие коврики перед приборной панелью, а затем поместите HUD на нее.

Во-вторых, пожалуйста, наклейте отражающую пленку на ветровое стекло.

Отражающая пленка должна быть наклеена прямо над главной машиной, и она должна быть в состоянии отразить весь экран дисплея.

Методы вставки пленки:

1. Распылите немного воды на место, на которое будет наклеена пленка, а затем используйте сухое полотенце для очистки;

2. Оторвите заднюю сторону (помечена 1) отражающей пленки, затем вставьте ее в нужное место.

3. После того, как вы хорошо отрегулируете расположение, вы можете использовать картон с царапинами или что-то еще плоское, чтобы разрезать пленку и выдавливать воду наизнанку, пока в ней нет пузыря или воды.

4. Оторвите переднюю сторону (помечена 2) отражающей пленки. Если пленка не может отображать всю информацию, отрегулируйте нескользящий коврик.

Первое использование HUD

Запуск двигателя и мощность на HUD, показывает текущее напряжение транспортного средства, а затем введите для поиска состояния ECU, если HUD показывает скорость, скорость вращения, что указывает на то, что HUD был установлен успешно. (Через 1 минуту, или если только отображает напряжение, пожалуйста, проверьте, являются ли HUD, интерфейс OBD и кабель данных OBD правильным подключением и плотно Подключите кабель OBD к интерфейсу OBD и HUD транспортного средства. Откройте переключатель HUD и отсканируйте снова)

Настройка HUD

Информация о дисплее HUD от ECU, потому что при производстве автомобиля существует разница между приборной панелью транспортного средства и ECU, тогда вы можете войти в режим настройки, чтобы точно настроить значение дисплея HUD, для того, чтобы достичь точно такого же значения, как приборной панели. Мы скорректировали HUD в соответствии с общими тестовыми значениями на заводе, если вы обнаружите, что информация о дисплее HUD отличается от приборной панели, затем сделайте следующие корректировки:

1. Удерживайте кнопку волны вертикально для 5S

Пожалуйста, войдите в режим настройки, есть три кнопки для волновой кнопки: кнопка вверх (поворот кнопки вверх), кнопка ОК (нажатие кнопки вертикально), кнопка Вниз (поворачивая кнопку в сторону вниз), после входа в режим настройки, нажмите кнопку ОК вертикально один раз, меню увеличит один. Перевернув кнопку вверх или вниз, чтобы увеличить или уменьшить параметр. После завершения регулировки, нажмите кнопку волны вертикально для 5S, чтобы вернуться к интерфейсу дисплея.

Меню

Функция

Диапазон регулировки

Desp.

Заводской предустановленный номер

0

Скорость

50-150

Если скорость HUD выше, чем приборная панель, низкий этот номер (нажатием кнопки настройки функции), обычно низкий на 2 один раз, затем проверьте, является ли он таким же, как и автомобильный инструмент. Для скорости ниже, чем инструмент, нажмите вверх, сделайте то же самое.

107

1

Двигатель об/мин

50-150

Начните свой автомобиль, переключитесь в «П», нажмите масляная Подушка, посмотрите HUD и сделайте регулировку (кнопка нажатия для уменьшения и увеличения)

117

2

Сигнализация об/мин

0-75

Заводская Предустановленная сигнализация 7000 об/мин. Вы можете настроить его нажатием кнопки вверх/вниз.

70

3

Сигнализация превышения скорости

30-500

Заводская Предустановленная сигнализация превышения скорости составляет 94 MPH. Вы можете настроить его нажатием кнопки вверх/вниз.

94

4

Яркость

0-2

0 = Авто 1 = темнее 2 = ярче

1. D

2., 2

0

5

Блок скорости

0-2

0 = об/мин, 1 = км, 2 = миль/ч

2

6

Блок температуры воды

0-2

0 = температура воды 1 = (℃), 2 = (℉)

2

7

Питание от напряжения

110-150

HUD автоматически включается при напряжении выше 13,2 В, hud автоматически выключается при напряжении ниже 13,2 В

132

01234567

Демонстрационное состояние

0-2

0-это нормальное состояние, 1-демонстрационное состояние, 2-пусто, обратите внимание, это только для инженерных целей, и нет необходимости корректировать это для обычных потребителей

0

2. Вертикально нажмите кнопку OK:

Переключайте информацию о дисплее, например, g. Температура воды, напряжение батареи, скорость

3.Звуковой сигнал ВКЛ./ВЫКЛ.: кнопка настройки функции нажатия для 5 сек, все функции будильника выключены, снова нажмите его 5 сек, функция будильника включена.

4.Восстановите заводские настройки:

Попробуйте сбросить HUD, слайд настройки прокрутки до "L" в течение 5 секунд, все светодиодные фонари будут включены, повторите действие в течение 5 секунд снова, все настройки будут сброшены на заводские настройки по умолчанию, и HUD должен быть хорошим.

Спецификация:

Рабочая температура:-40c-+ 80c (атмосферное давление 86-106 кПа)

Относительная влажность: 10%-95% шума <= 60 дБ (A)

Сигнал тревоги:> = 30 дБ (A)

Рабочее напряжение: 9 В ~ 16 В постоянного тока (12 В постоянного тока/400 мА)

Размеры: 9*5,4*1,2 (см)

Вес: 40 г

Тревожная съемка

Проблема

Возможные причины

Способ решения

Нет сигнала тревоги скорости

Функция закрыта

Откройте переключатель сигнализации

Скорость без оборотов в минуту

Значение настройки слишком высокое или функция закрыта

Сброс и открытие выключателя будильника

После запуска Дисплей Отсутствует

Выключатель не открывается, напряжение слишком низкое, транспортное средство не является протоколом OBD2

Откройте переключатель и проверьте вилку, установите значение напряжения, измените другой автомобиль с протоколом OBD2

Без скорости и отображения скорости двигателя

Не соответствует порту OBDII или EU-OBD

Связаться с автопроизводителем

Скорость неточна

Единица скорости-км/ч

Переключение Единицы Скорости на MPH

1.Ничего на экране:

Убедитесь, что Кнопка питания HUD включена, убедитесь, что OBD II надежно подключена, запустите автомобиль снова!

2. включение, но экран показывает только напряжение автомобильного аккумулятора, и выключается после 30 сек => автомобиль может не использовать OBDII или ЕС OBD протокол, проверьте наклейку под доской двигателя или позвоните в отдел продаж вашего автомобиля, чтобы убедиться в этом!

3. Проекция не ясна в среде солнечного света => Убедитесь, что вы Удалите прозрачную пленку на HUD экране, проекция HUD находится на проекционной пленке, или вы можете настроить яркость, как указано в меню

4. сбой HUD: попробуйте сбросить HUD, слайд настройки прокрутки до «L» в течение 5 секунд, все светодиодные фонари будут включены, повторите действие в течение 5 секунд снова, все настройки будут сброшены на заводские настройки по умолчанию, и HUD должен быть хорошим.

5. Скорость HUD выше/ниже, чем приборная панель: см. Меню 0 регулировки.

6. HUD не может автоматически отключаться: вертикальное нажатие в течение 5 секунд, чтобы войти в настройки меню, короткое нажатие 7 раз в меню 7, параметр по умолчанию 132, вверх или вниз измените его на 135 вертикальное нажатие в течение 5 секунд для сохранения и выхода.

7. HUD не может автоматически включаться: вертикальное нажатие в течение 5 секунд, чтобы войти в настройки меню, короткое нажатие 7 раз в меню 7, по умолчанию параметр 132, вверх или вниз изменить его на 128, вертикальный пресс в течение 5 секунд для сохранения и выхода.

 Общие проблемы и решения HUD

1. HUD не отображает, без электричества

Причина: запустите двигатель автомобиля и проверьте, подключен ли кабель OBD плотно или нет, попробуйте несколько раз, проверьте, включен ли главный выключатель HUD. если HUD все еще не отображается, пожалуйста, попробуйте другой автомобиль, проверьте, поврежден ли интерфейс OBD автомобиля. если сломанный интерфейс OBD, рекомендуем сначала исправить интерфейс OBD, а затем снова подключить HUD, HUD должен работать.

2. С включением электричества, но только показывает напряжение автомобиля, и автоматическое выключение через 30 секунд.

Причина: HUD работает только для интерфейса OBDII и EOBD.

Модель автомобиля год (американские автомобили после 2003 года, другие регионы автомобилей после 2007 года, только эти автомобили начинают использовать OBDII или EOBD), HUD не работают для OBDI и JOBD. поэтому, пожалуйста, измените автомобиль OBD2 для использования

3. После выключения автомобиля HUD не выключается автоматически в течение длительного времени.

Причина: по умолчанию 13,2 В, что HUD автоматическое выключение, автомобильное напряжение выше 13,2 вольт, HUD автоматическое включение и автомобильное напряжение ниже 13,2 вольт, hud автоматическое выключение. HUD не выключается, затем нажмите вертикально кнопку волны в течение 5 секунд для меню,Короткое нажатие вертикально7 раз, отображение меню 7,И вверх или вниз волновая кнопка для регулировкиПараметры напряжения до 135 или выше. Не быть слишком высоким, предотвращая Напряжение автомобиля не может достичь пускового напряжения HUD.

4. Чтение не четко под солнечным светом, имеет двойное изображение.

Решение: Проверьте корпус HUD, была ли порвана защитная пленка, а затем Наклейте пленку на переднее стекло.

5. Неправильная операция приводит к сбоям

Восстановите заводские настройки (проверьте детали в руководстве пользователя)

Переключатель на HUD, uPside поверните волновую кнопку для 5S, вы услышите «тик» HUD и светодиодный дисплей, он показывает, что HUD закончила восстановление заводской настройки.

6. Неточная скорость

Решение: Включите HUD и продолжайте зарядку. нажмите вертикально и удерживайте кнопку волны в течение 5 секунд для меню, короткое нажатие по вертикали для меню 0, значение по умолчанию составляет 107, и вверх или вниз волновая кнопка для увеличения или уменьшения значения, И сделать HUD показать такую же скорость, как приборной панели, долго нажмите кнопку волны вертикально, чтобы сохранить и существовать.

7. Сигнал тревоги о превышении скорости

Решение: по умолчанию скорость выше 120, если вы хотите настроить больше или меньше

Включите HUD, нажмите вертикально и удерживайте кнопку волны в течение 5 секунд для меню, короткое нажатие вертикально в меню 6, значение параметра по умолчанию составляет 120, это означает, что HUD будет сигнализировать, когда ваша скорость до 120, тогда вы можете вверх или вниз волновой кнопки, чтобы увеличить или уменьшить значение, После завершения настройки, существует Длительное нажатие кнопки вертикальной волны в течение 5 секунд.

8.Как rЗаводские настройки estore

Решение: Включение HUD, uPside поверните волновую кнопку для 5S, вы услышите отметку HUD и светодиодный дисплей, он показывает, что HUD закончила восстановление заводской настройки.

Прочие часто задаваемые вопросы

Вопрос 1: почему скорость дисплея HUD будет меньше, чем приборная панель?

О 1: учитывайте безопасность водителей, автомобильный завод сделал некоторые процессы на скорости. обычно скорость приборной панели на 2-6 ярдов выше, чем на дисплее HUD. В это время вы можете настроить меню 0 до тех пор, пока скорость дисплея HUD не будет одинаковой с приборной панелью. вот почему некоторые машины на 120 на шоссе, но камера не показывает их на скорости.

Вопрос 2: Можно ли включить или выключить HUD? Можно ли включить или выключить HUD вручную?

О 2: Да, HUD может автоматически включаться или выключаться. Обычно HUD автоматически выключается после отключения автомобилей в течение 30 секунд. HUD автоматически включается после запуска двигателя в течение 5 секунд. HUD с выключателем питания, так что HUD может включаться или выключаться вручную. Мы предлагаем, чтобы вы могли выключить HUD вручную, если вы не едете в течение длительного времени.

В3:Как ввести настройки

A 2: Подключите кабель OBD-> Нажмите переключатель и отпустите через 5 секунд-> показывая Большой 107 и маленький 0 (888 и 88 будут показаны, другое место черный)-> Большой 107 означает параметр настройки, маленький 0 означает нулевое меню-нажмите на большое число до 117, небольшое число до 1-нажмите на большое число до 100, небольшое количество до 2-пресс для переработки, чтобы выбрать параметр

Меню HUD по умолчанию и его соответствующие параметры:

0-(107) 1-(117) 2-(25) 3-(120) 4-(0) 5-(1) 6-(1) 7-(132)

Вопрос 4: объясните значение параметра скорости и скорости вращения

О 4: скорость HUD по умолчанию составляет 107, это составляет 107%; HUD работает с помощью считывания данных датчика с внутреннего компьютера ECU транспортного средства, в то время как Приборная панель автомобиля, как правило, прямой доступ к данным датчика, отображение информации на приборной панели путем моделирования, это позволит существовать некоторые различия. обращаясь к разнице, дате от ECU, умноженной на 107%, затем вы проверяете дисплей HUD, они в основном одинаковые.

Если вы настроите скорость до 100, HUD будет отображать ту же дату с ECU, но отличается от приборной панели.

Точно так же скорость вращения одинаковая.
