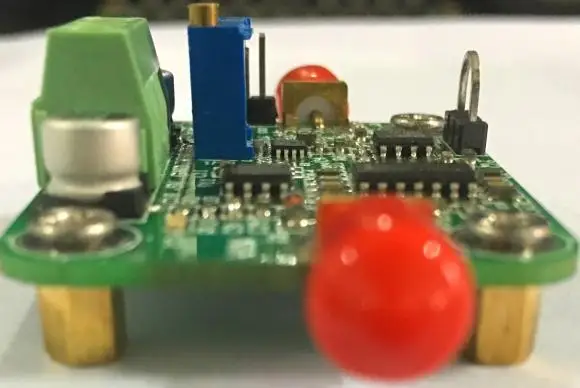

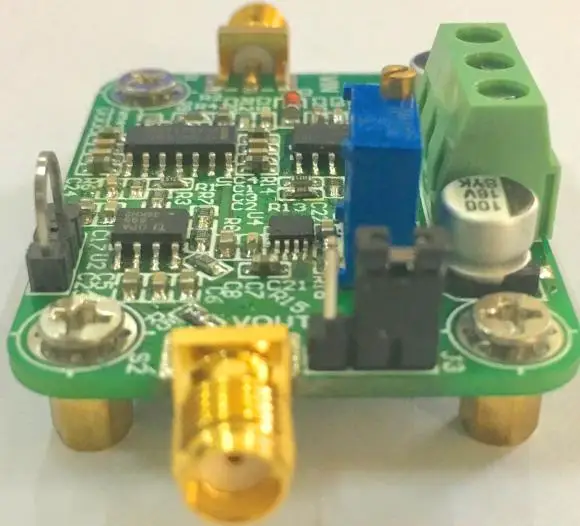

Линг Чи электронный широкополосного доступаAGC_VCA821МодульнаяV2.0

1 Введение модуля

2 Интерфейсный модуль

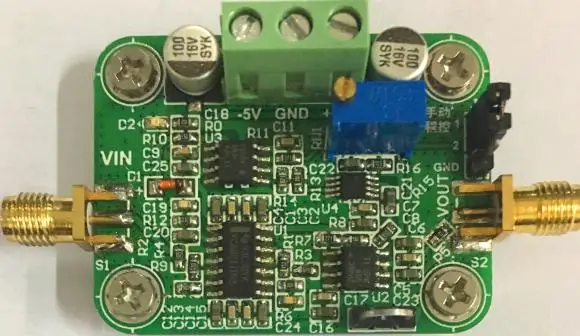

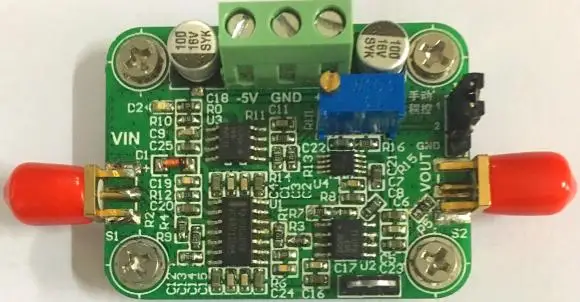

Интерфейс каждого модуля показан на рисунке.

Схематическая схема интерфейса модуля

3 Интерфейсный модуль метод подсоединения

Модуль вручную регулирует усиление, отладку и внешние соединенияДаКонтрольные отладочные соединения (с основной платой и модулем питания) показаны ниже (см. Рис.).

Рис. 1 схема подключения модуля ручной регулировки коэффициента усиления

Внешний блок управления DA, отлаживающее соединение (соответствует основной плате и модулю питания) схема подключения

4 Модуль отладки эффект

Условия тестирования: Использование подключения к линии RF, вход сигнала подключения «VIN», выход сигнала подключения «VOUT»; Амплитуда входного сигнала постоянна, нагрузка источника сигнала 50ΩНет смещения постоянного тока, и входное сопротивление 50Ω.

Ширина модуля получена путем тестированияХарактеристики частоты и частичные формы волны показаны ниже:

Схема характеристик частоты модуля (40 дБ)

Как вы можете видеть на рисунке выше, модуль набирает обороты40dBВыходной сигнал на60 МГцПропускная способность, без каблука,-3dBОтсечки частоты90 МГцРайоне.90 МГцФорма выходного сигнала показана ниже.

Вход 3mVrms, выход 300mVrms, усиление 40 дБ, полоса пропускания 3 дБ составляет около 90 МГц

Схема характеристик частоты модуля (34 дБ)

Как вы можете видеть на рисунке выше, модуль набирает обороты34dB(50Двойное усиление) выходной сигнал на160 МГцПропускная способность, без каблука,-3dBОтсечки частоты200 МГцРайоне.203 МГцФорма выходного сигнала показана ниже.

Вход 6mVrms, выход 300mVrms, усиление 34 дБ, полоса пропускания 3 дБ составляет около 200 МГц

Схема характеристик частоты модуля (20 дБ)

Вход 30mVrms, выход 300mVrms, усиление 20 дБ, полоса пропускания 3 дБ составляет около 360 МГц

Как вы можете видеть на рисунке выше, модуль набирает обороты20dBВыходной сигнал на180 МГцПропускная способность, без каблука,-3dBОтсечки частоты360 МГцРайоне.

5 Счета-фактуры, прайс-лист

Серийный номер

Название

Номер

Цена

Примечания

1

Широкополосный AGC_VCA821 модуль

1

238

Исключая транспортные

2

Схемы (версия PDF), справочные процедуры тестирования STM32 и руководства по чипам

1

0

Baidu SkyDrive скачать

Baidu SkyDrive загрузка данных,После получения товараЗапросите ссылки и загрузку паролей. Если вам нужны другие аксессуары, пожалуйста, нажмите на ссылку ниже.
