20S 60A версия S LiFePO4 BMS/PCM/PCB батарея Защитная плата для 20 упаковок 18650 элемент батареи

20S 60A версия S LiFePO4 BMS/PCM/PCB плата защиты батареи для 20 упаковок 18650 батарея с функцией баланса



Примечание: Это BMS с функцией баланса. Ваш аккумулятор должен совпадать, батарея должна иметь хорошую консистенцию, если не уверены, пожалуйста, используйте новый фирменный аккумулятор.   Это версия S, зарядка и разрядка используют тот же порт. Если вы хотите зарядить и разрядить, используйте разный порт, выберите версию D.

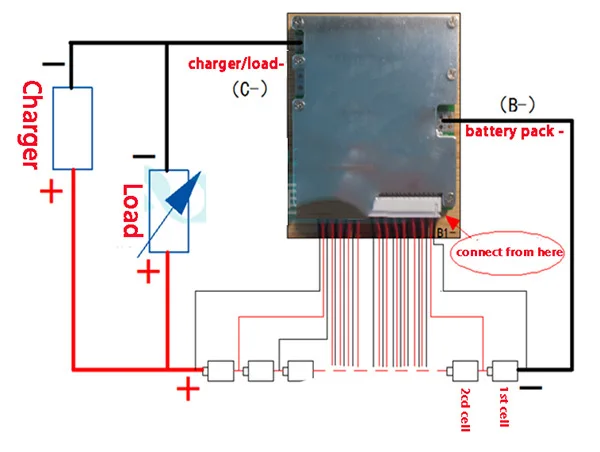

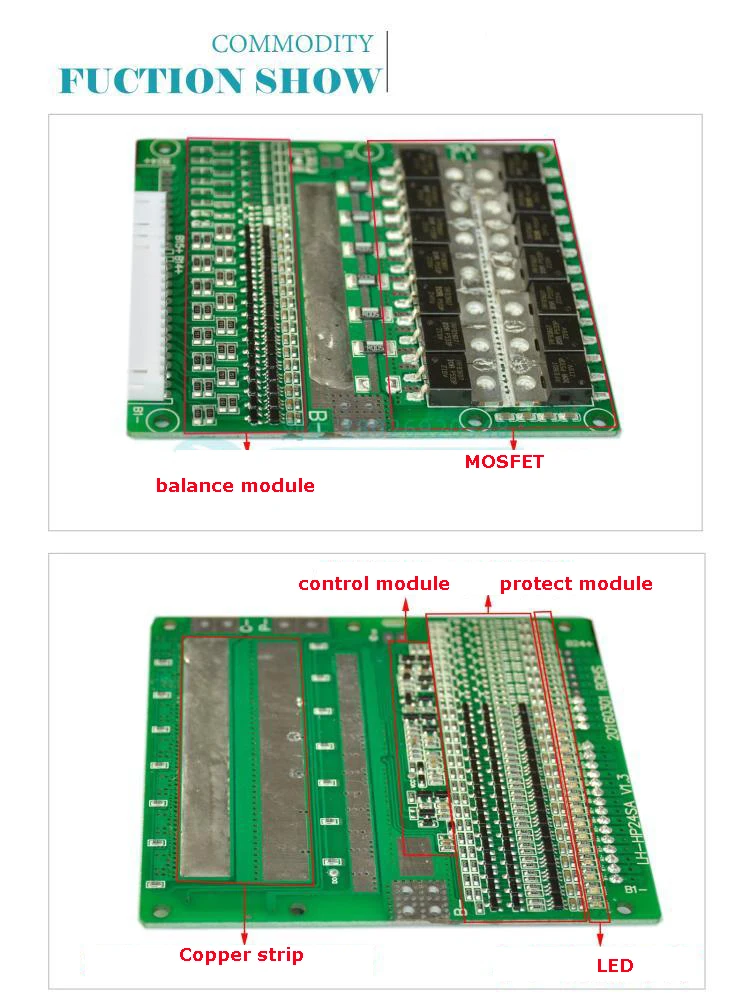

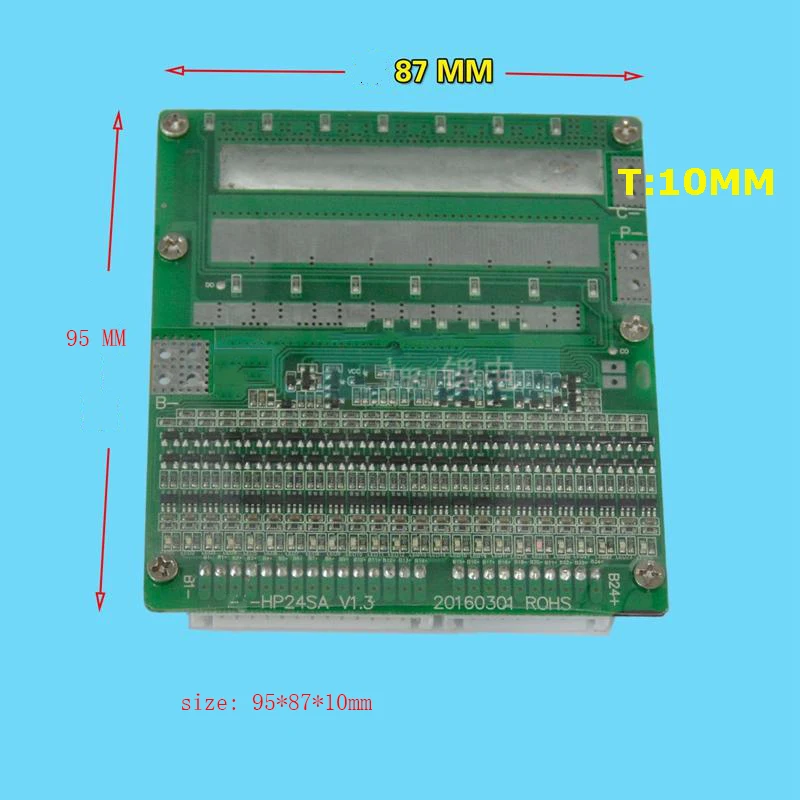

Особенности: 1) высокоточная схема обнаружения напряжения; 2) терминал зарядного устройства с использованием высоковольтного устройства; 3) встроенная трехступенчатая схема обнаружения перегрузки по току (перегрузки по току 1, перегрузки по току 2 или короткого замыкания); 4) транзистор MOS может управлять зарядкой и разрядкой аккумулятора; 5) низкое потребление тока в режиме ожидания.     20A версия:Непрерывный рабочий ток:20A, От перегрузки по току:40A 30A версия:Непрерывный рабочий ток:30A, От перегрузки по току:60A 40A версия:Непрерывный рабочий ток:40A, От перегрузки по току:80A 60A версия:Непрерывный рабочий ток:60A, От перегрузки по току:120A     60A версия высокой интенсивности параметры: Перезарядка: 3,75 вЗащита от разрядки: 2,1 VНапряжение зарядки: 3,65 в * 20 = 73 вНепрерывный рабочий ток: 60AТок: 60*2 = 120aБаланс Напряжение: 3,6 VБаланс ток: 50mAРазмер: 95 мм * 87 мм * 10 мм Мы отправим с балансовым кабелем (balane wire)                                     Версия S: зарядка и разрядка используйте тот же порт Зарядка: B + и C- Разряд: B + и C- B +: положительный аккумулятор B-: отрицательный аккумулятор Серия проводов: первая линия припоя B-к отрицательному аккумулятору, подключите кабель баланса к батарее (B1 B2. .. В20), вставьте кабель (гнездо), после проверки, затем подключите c-линию, затем посмотрите на количество общего напряжения батареи, если напряжение между C-и B + равно общему напряжению, это должно работать должным образом. Шаг 1: подключите аккумулятор, внимательно проверьте Шаг 2: подключите кабель баланса, сначала низкий бит, последний высокий бит.

Область применения: 20S lifepo4 аккумуляторные батареи   Обратите внимание: 1) обратите внимание, что входное и выходное напряжение, а также условия нагрузки для платы защиты питания не превышают электрические параметры допустимого энергопотребления; 2) особое внимание к току нагрузки не может работать долгое время между максимальным непрерывным рабочим током и током защиты; 3) при подключении аккумулятора он может не разрядиться. В этот чехол, Подключите зарядное устройство может быть восстановлена до обычные рабочие условия; 4) хотя встроенный блок электростатической защиты BMS, пожалуйста, не трогайте руки, когда BMS в рабочем состоянии, чтобы избежать повреждения от статического электричества. 5) если изображение не соответствует параметрам, пожалуйста, проверьте в соответствии с таблицей параметров.
