4 осевой контроллер PLC offine CNC RMHV 3 1 500 кГц и 100 импульсный MPG ручной круг для

4 осевой контроллер PLC offine CNC RMHV 3 1 500 кГц и 100 импульсный MPG ручной круг для

Посылка включает:

1x4 оси RMHV 3,1Контроллер движения с ЧПУ

1 x USB флеш-накопитель 8 Гб

1 х USB удлинитель

Маховик MPG-1 шт.

Руководство на английском языке://drive.google.com/file/d/0B49xwe9ffk3fZExEemJ5a1dRTGs/view?usp=sharing

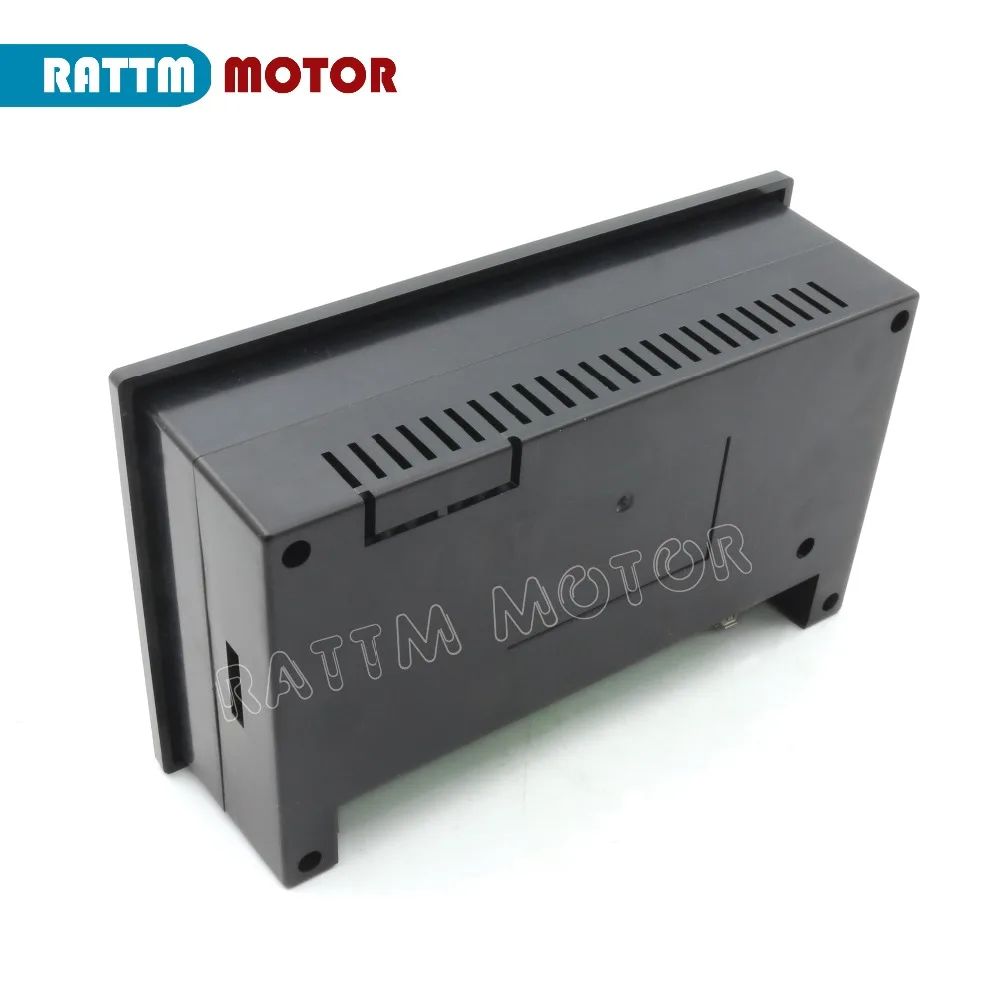

I. 4 оси PLC контроллер 500 кГц RFID автономный системы

1,1) введение продукта

DDCSV1-это контроллер движения с 4 осями и 4 осями, который был исследован и разработан более быстрым ЧПУ в течение четырех лет. Период управления каждой позиции составляет всего 4 миллисекунды, с высокой точностью управления. Наивысший одноосный выходной Пульс составляет 500 кГц, а ширину импульса можно отрегулировать. Он поддерживает общий шаговый двигатель и серводвигатель.

Система числового управления DDCSV1 использует систему проектирования ARM + FPGA. Рука может закончить часть интерфейса человека-компьютера и анализа кода, И FPGA может закончить часть основного алгоритма и управления импульсным генерированием, с разумным дизайном, надежным контролем и простой в эксплуатации.

Структура макета панели DDCSV1 является рациональной. Общая автономная работа может быть завершена только 17 клавишами и поддерживает FANUC с высокой универсальностью, чтобы быть совместимым с набором кодов G.

Эта специфика представляет метод работы Специальной автономной системы ЧПУ, DDCSV1 и подключения станка, а также спецификации работы. По большому количеству графических представлений и примеров, использование может быстро научиться использовать систему ЧПУ DDCSV1.

1,2) параметры производительности продукта

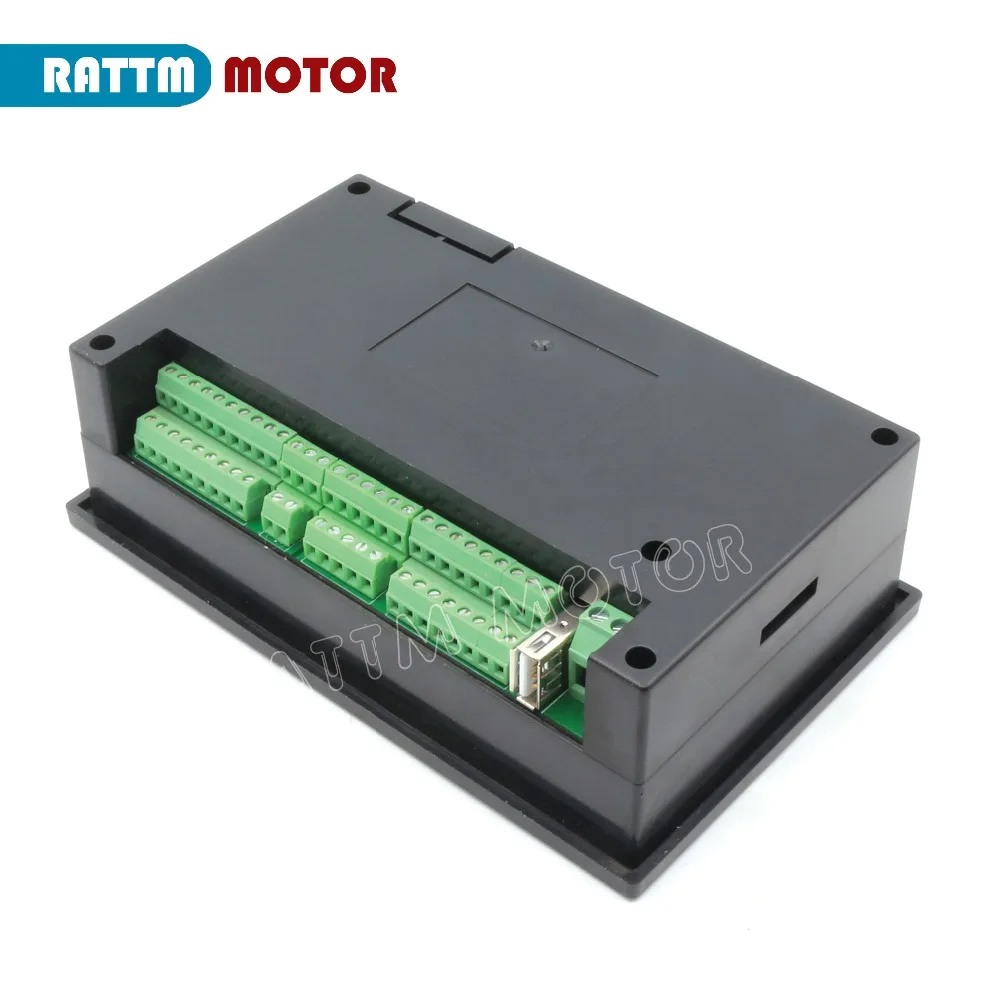

Обычный цифровой входной интерфейс 16-circuitoptocoupler муфта изоляции

Обычные цифровой входной интерфейс 3 контурная анод изоляция сцепного устройства

Выходной интерфейс порта управления шпинделя 0-10 В с аналоговым количеством (может быть изменен как выход ШИМ);

Поддержка управления шаговым двигателем с 4 осями, максимальная выходная мощность импульса одной оси составляет 500 кГц;

Основной чип управления ARM9;

Чип основного алгоритма FPGA;

4,3 дюймов TFT экран, разрешение экрана: 480*272;

17 операционных ключей;

Основное контрольное оборудование-18 в-32 В вход питания, емкость тока не должна быть ниже 0,5a;

Поддержка USB флэш-диска для чтения кода G, и размер G codefile не имеет требования;

Быть оснащен портом MPG и поддержкой цифрового дисплея MPG, а также поддержкой общего MPG на рынке

Поддержка клавиши панели с одноосным ручным управлением, ручным шагом и контактом;

Поддержка работы, чтобы быстро определить положение бега;

Поддержка нескольких систем координат (с автоматической функцией экономии в чехол power cut);

Поддержка функции сохранения данных автоматически после отключения питания (нажмите кнопку Пуск, чтобы автоматически сохранить данные в операции, автоматически сохранить данные после отключения питания)

II.Подвесной маховик

Описание:

1)Система ЧПУ и контроль положения различных механических устройств, в основном для станков с ЧПУ и различных механических нулевой коррекции и деления сигналов.

2) 100 раз за оборот слегка растрескивается, 100 импульсов за оборот, удерживая ручку панели и цельнометаллическую высококачественную конструкцию.

3) металлический кодовый диск, высокая точность, хорошая текстура

4) Легкая установка, тонкий, ультра-светильник.

5) Система питания 5 В постоянного тока

6) напряжение, односторонний, дифференциальный в трех вариантах вывода обеспечивают 100ppr импульсный выход.

7) Тип выходного сигнала драйвера, способность защиты от помех, Дальняя передача.

8) защита от попадания масла, воды, пыли (класс IP65) спиральная Растяжка гарантирована на 20 миллионов.

Особенности:

1)Новинка, легко перемещается, помехи, грузоподъемность.

2) Полностью пластиковый корпус, изоляция, высокая прочность, анти-масляная конструкция уплотнения.

3) с × 1, × 10, × 100 третий передаточный коэффициент, включающий 4-12 осевой переключатель увеличения

4) с переключателем управления, переключатель аварийной остановки опционально, прост в эксплуатации

5) для станков с ЧПУ, печатных машин, оборудования с ЧПУ

Спецификация:

Разрешение 100PPR
Поставка VoltageDC5V +/-5%
Поставка curren≤ 80 мА
Выход Voltage≥ 2,5 V ≤ 0,4 V
Выходной ток <40 мА
Время падения/подъема ≤ 5ns(typ)
SwitchX1,X10,X100
Переключение осей, X,Y,Z,4 отклика
Frequency0-10KHz
Вес: 560 г

Настройка проводки:

Специальное примечание:

Примечание: несоединенный провод должен быть отрезан голой медью, а затем обернут и обернут, не прикасайтесь к другим линиям, компонентам и корпусу, чтобы избежать короткого замыкания.
