Переключаемый конденсатор низкочастотный фильтр Модуль V1.0

1 Введение модуля

Обычный аналоговый фильтр обычно изменяетсяRLCПараметры дискретных компонентов изменяют характеристики частотного отклика фильтра, и его настройка параметров очень хлопотная, и фильтр обычно может достичь только фиксированной функции фильтрации частоты отключения. Конденсатор фильтраКонденсатор с переключателем фильтрСокращенноSCFСистемы выборки используются для приблизительных характеристик непрерывных фильтров. Центральная частота входного часового сигнала переключенного конденсаторного фильтра или частота отключения и внешний (часы выборки), путем регулировки тактовой частоты входного сигнала или изменения центральной частоты отсечения фильтра. Этот модуль может легко изменить частоту отключения через потенциометр, поэтому он прост в использовании.

Основные особенности модуля заключаются в следующем:

(1Общие характеристики платы: Тип фильтра дляЧетыре заказа Butterworth фильтрация низких частот,Фильтр отсечки частотыРегулируемый,Коэффициент усиления0dB(1() Диапазон входного сигнала50mVpp ~ 7Vpp.

(2Диапазон регулирования частоты Отключения:2,6 Гц ~ 26 кГц.Просто Пройдите через модульПотенциометрИзменениеCut-ВЫКЛ частоты.2Удвоено частотнымЗатухание является24dB(0,06Раз)О,10Удвоено частотнымЗатухание является80dBО. Пульсация в полосе пропускания очень мала.

(3Источник питания модуля: использование модуля±5VИсточника питания.

(4) Модуль использует ±5VМощность поставок.

(5) Входной выходной интерфейс принимает две формы, одна-контактный интерфейсПо умолчаниюСпособ) одинSMAИнтерфейс (защищены).

(6) Этот модуль спроектировал разъемGNDДля вставки мультиметра, заземления ручки, для облегчения тестирования пользователя.

2 Интерфейсный модуль

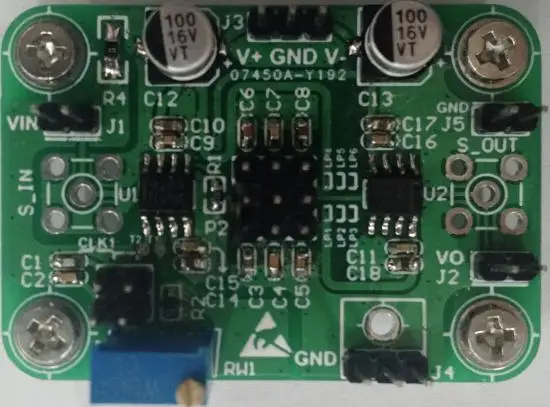

Схематическая схема интерфейса модуля

3 Интерфейсный модуль метод подсоединения

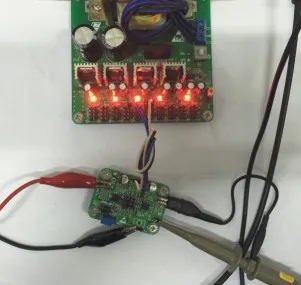

Модуль отладки подключения показан ниже:

Модуль отладочная схема подключения

4 Модуль отладки эффект

Частоту среза фильтра приводится ниже1 кГцВход сигнал пикового значения1VppКривая амплитудной частоты модуля:

Форма тестового сигнала выглядит следующим образом:

Введите 700 Гц@1Vpp,Выход сигнала

Введите 1 кГц@1Vpp,Выход сигнала

Введите 2 кГц@1Vpp,Выход сигнала

5 Счета-фактуры, прайс-лист

Серийный номер

Название

Номер

Цена за единицу

Примечания

1

Переключаемый конденсатор низкочастотный фильтр Модуль V1.0

1

86

Исключая транспортные

2

Инструкции по модулю

1

0

Baidu сloud

SkyDrive скачать

3

Альбумин человека сывороточный радио-частота головка

2

2

Аксессуары

Baidu SkyDrive загрузка данных,После получения товараЗапросите ссылки и загрузку паролей.Экспресс-режимОсобые требования, пожалуйста, укажите о, мы используем по умолчаниюYunda.
Потому чтоSMARF header не продается отдельно, поэтому не предоставляется адрес связи, изменен грузовой платеж. СоответствуетSMA-BNCАдрес связи коаксиального кабеля RF:
