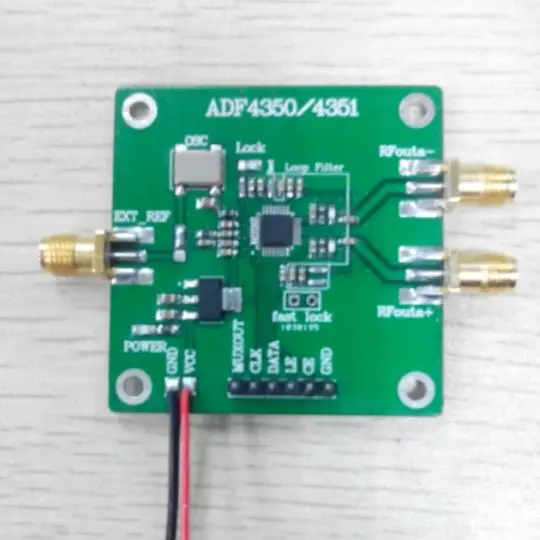

ADF4350/4351 PLL Частотный синтезатор

Наш ребенок-владелец магазина, я тщательно разработала дизайн R & D, с широким спектром использования, вы можете предоставить полный спектр технической поддержки.Мы можем хранить все виды усилителей,Запросите у владельца подробную информацию.

Контактная информация:

Тел: 15202987856

Использование продукта:

ADF4350/4351 разработка платы ссылка на официальный принцип цепи дизайн, выходной диапазон частот: 137M-4,4 GHz (ADF4350), 35M-4,4G (ADF4351)

Технические параметры:

1. Диапазон выходной частоты:137 МГц-4,4 ГГц (ADF4350)

35 МГц-4,4 ГГц (ADF4351)

2. Напряжение источника питания: 4-9 В (5 В постоянного тока)

3Выходной сигнал: 2,2 ГГц-4,4 ГГц Синусоидальная волна (со Бо)

137 МГц -- 2,2 ГГц(ADF4350)Fang Bo (основное частотное деление)

35MHZ---2.2 ГГц (ADF4351) Fang Bo(Основное частотное деление)

4. Выходной сигнал: выход широкополосный, сила сигнала: + 5dBm (программируемая настройка)

5. Разъем RF: SMA header

6. Интерфейс управления: три линии SPI

7. Справочные часы: 10,000 МГц (по умолчанию), можно подключить через интерфейс SMA

8Вес: 15 г

Способ подключения:

Модуль может быть подключен к контактам модуля LCD1602/LCD12864 на микроконтроллере (который может быть вставлен непосредственно в обратном направлении),УдобныйОдновременная отладка программного обеспеченияС индикацией замка (замок). Контакты соответствуют следующим образом:

LCD1602/LCD12864 ADF4350/ADF4351

1.GND-------------------------GND

2.VDD (5 В) ----------------- VCC

3.VO --------------------------NC (пусто)

4.RS--------------------------NC (Пустой)

5.R/W-------------------------MUXOUT

6.EN--------------------------CLK

7.DB0-------------------------DATA

8.DB1-------------------------LE

9.DB2-------------------------CE (растягивается на 10K)

10.DB3-------------------------GND (не подключен)

Артикул: межсетевое взаимодействие

Контрольный сигнал часов по умолчанию-это активные часы 10,000 МГц, а также может использоваться внешний контрольный сигнал часов. Метод подключения трех звеньев должен быть изменен железом, и EXT_REF подключен как внешний контрольный сигнал.

RF Выходная мощность:

Для удобства использования по умолчанию используется широкополосный выход, выход-два дифференциальных сигнала, один может использоваться для вывода, а другой может использоваться для контроля выходного сигнала.

Ребенок высокого качества и по низкой цене. Добро пожаловать на покупку в большом количестве и цена лучше
