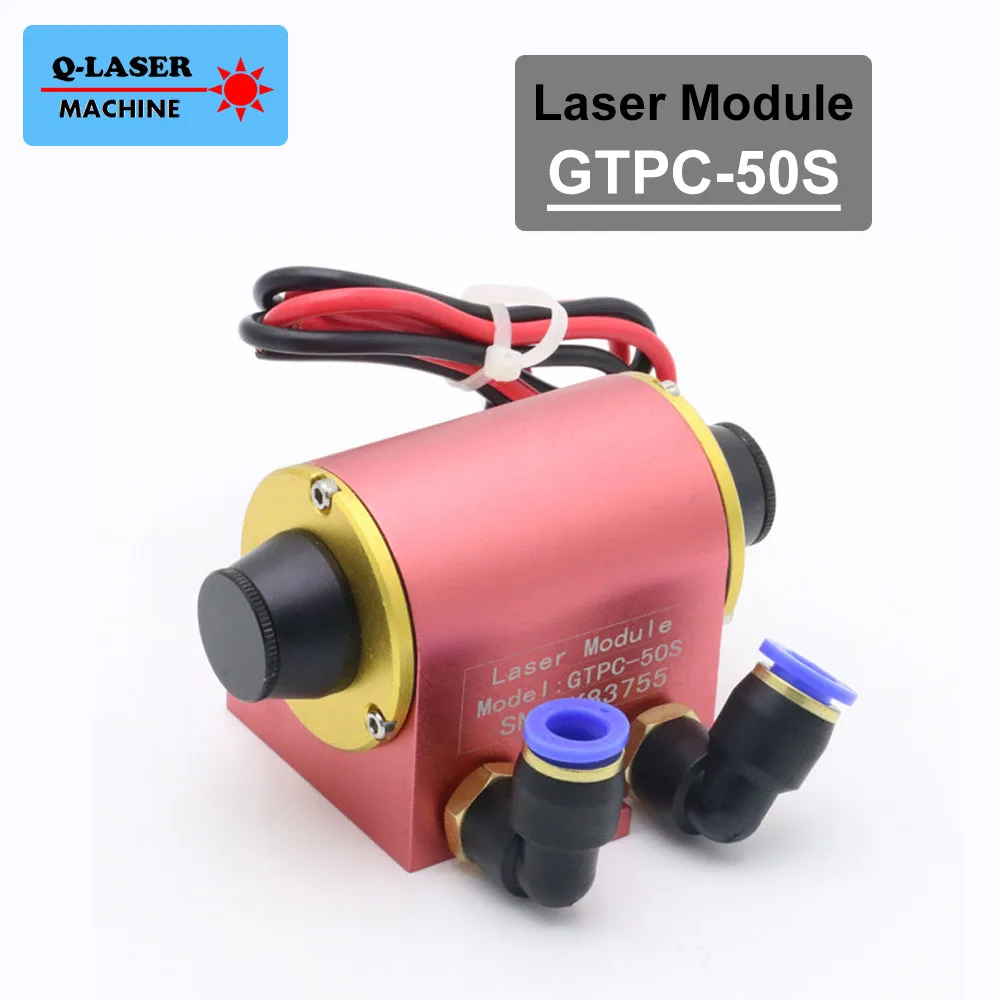

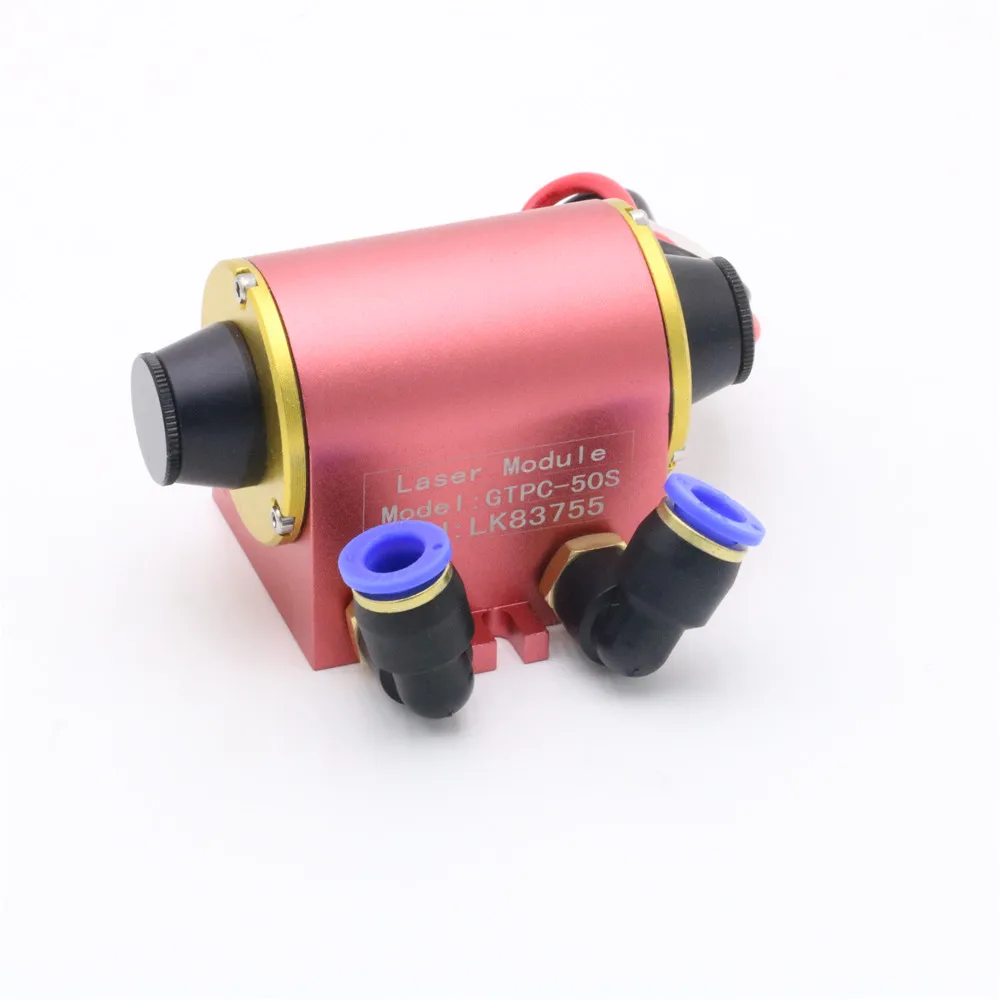

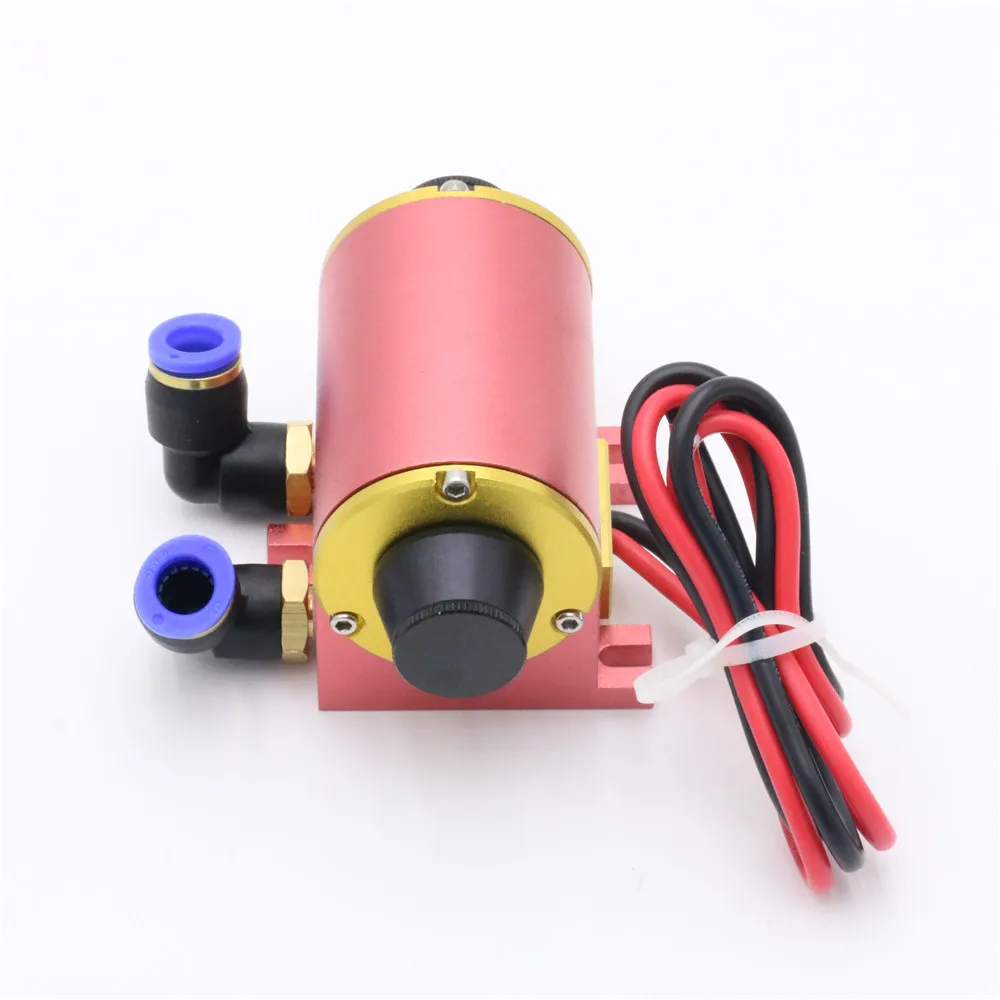

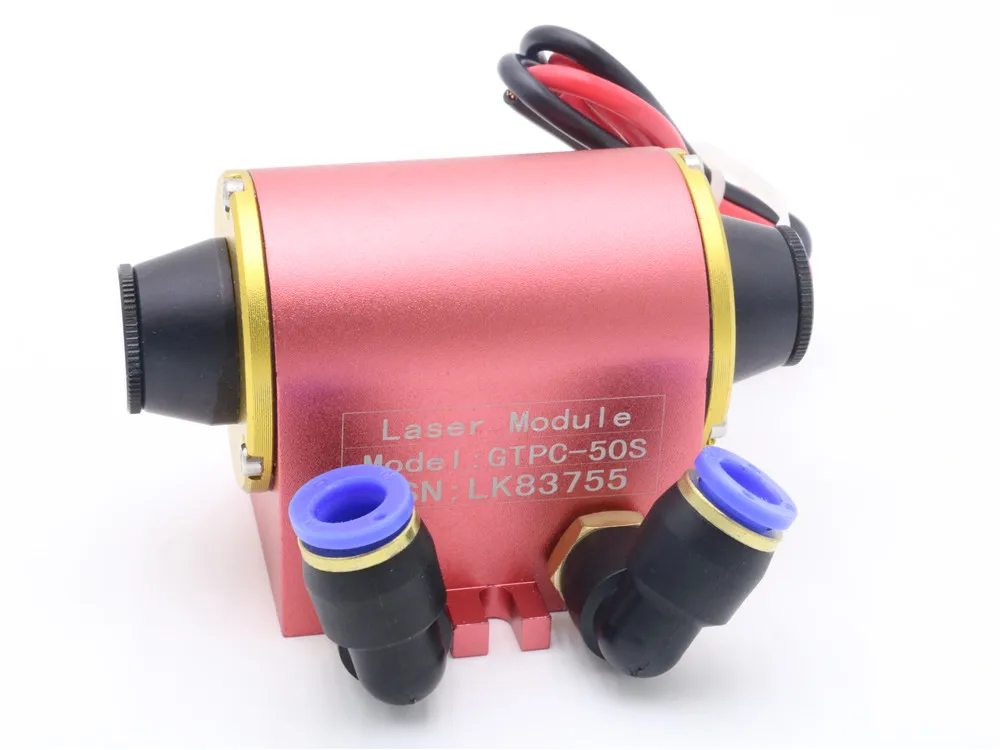

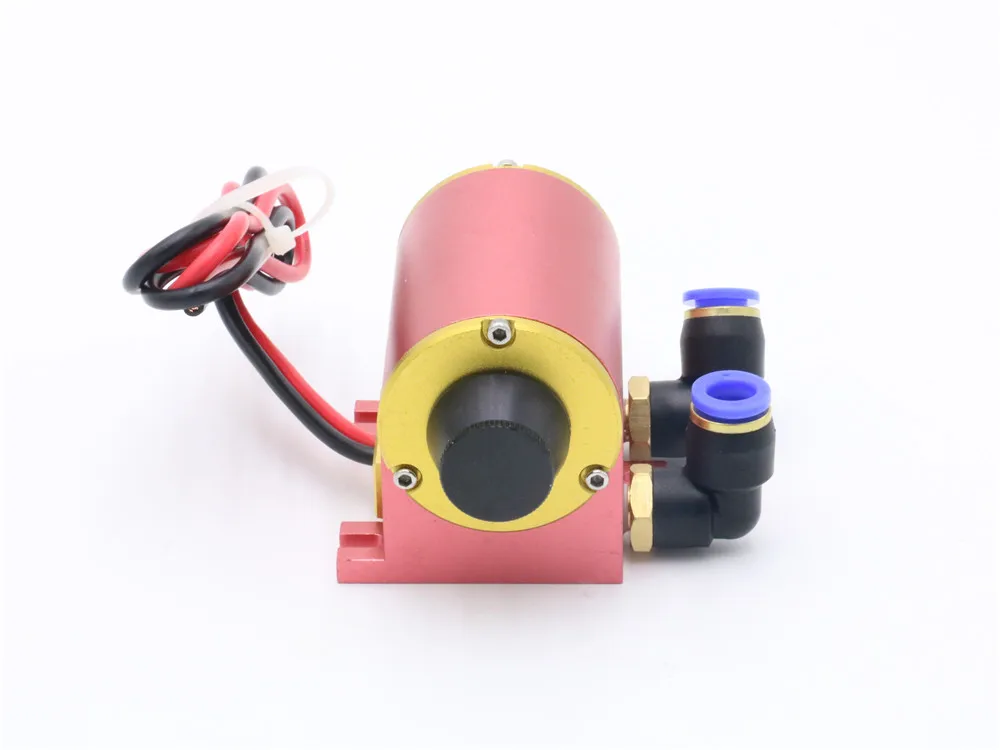

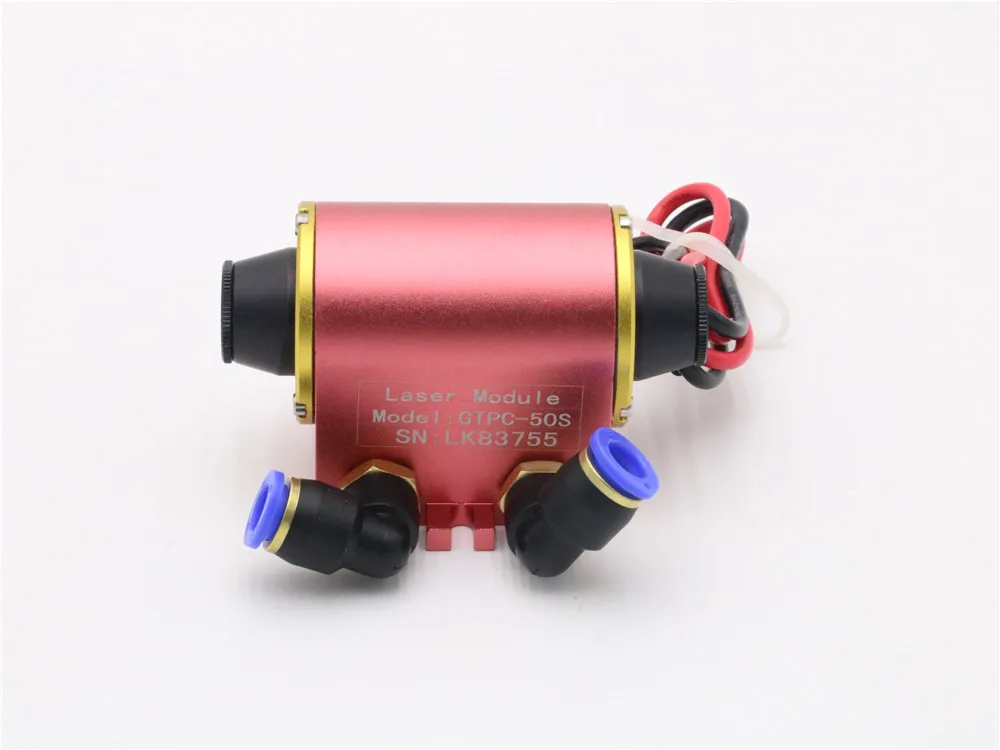

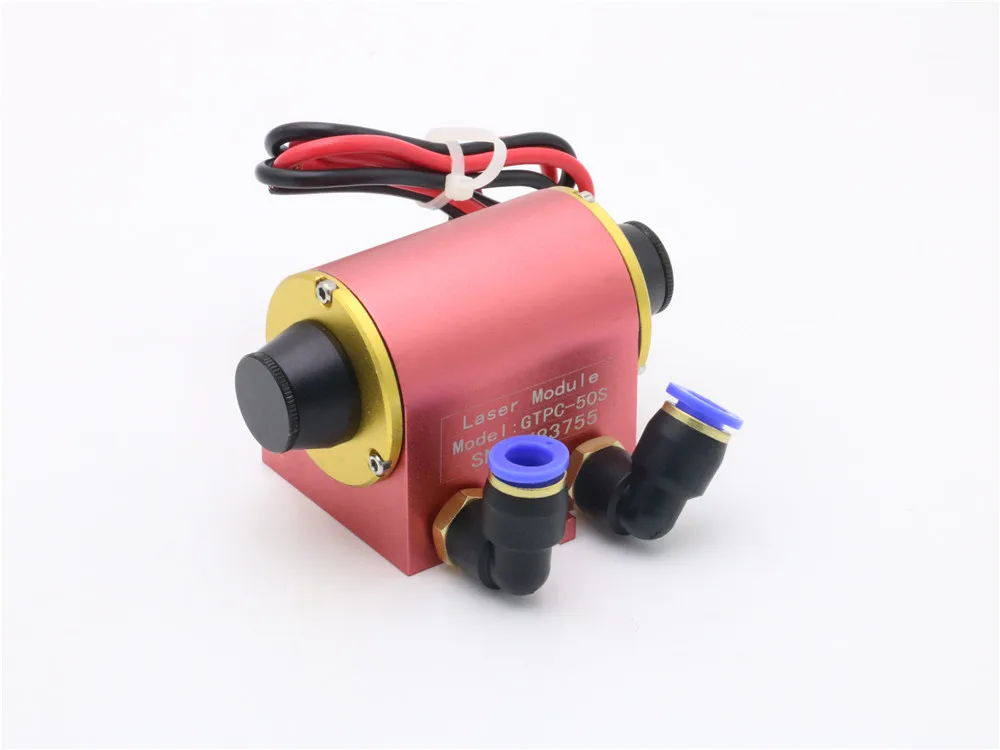

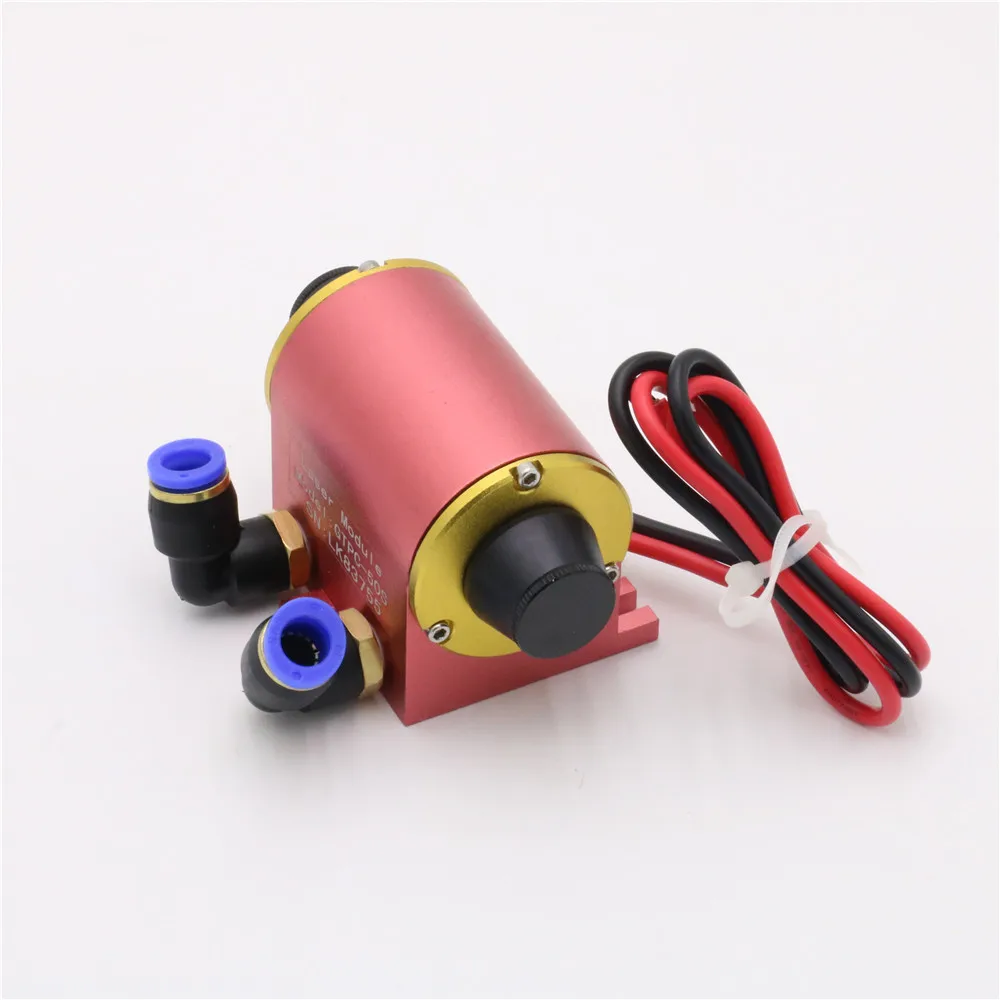

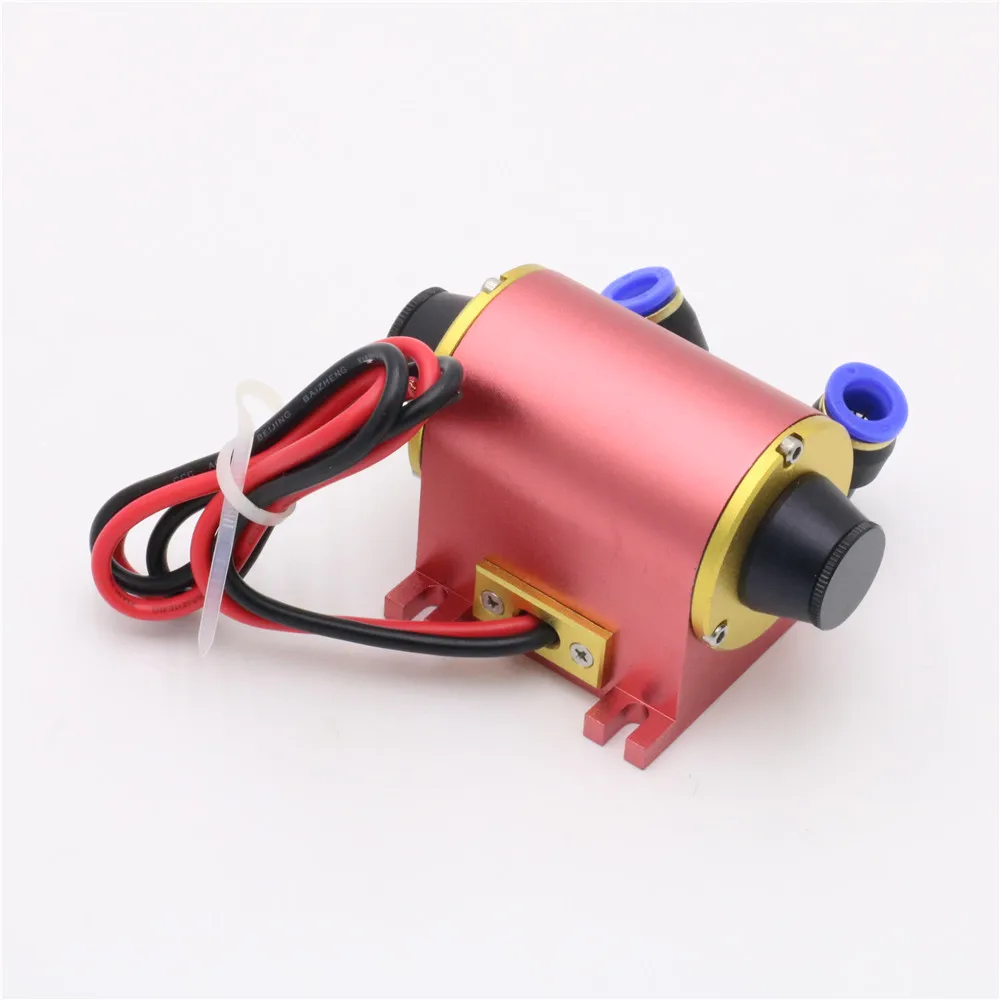

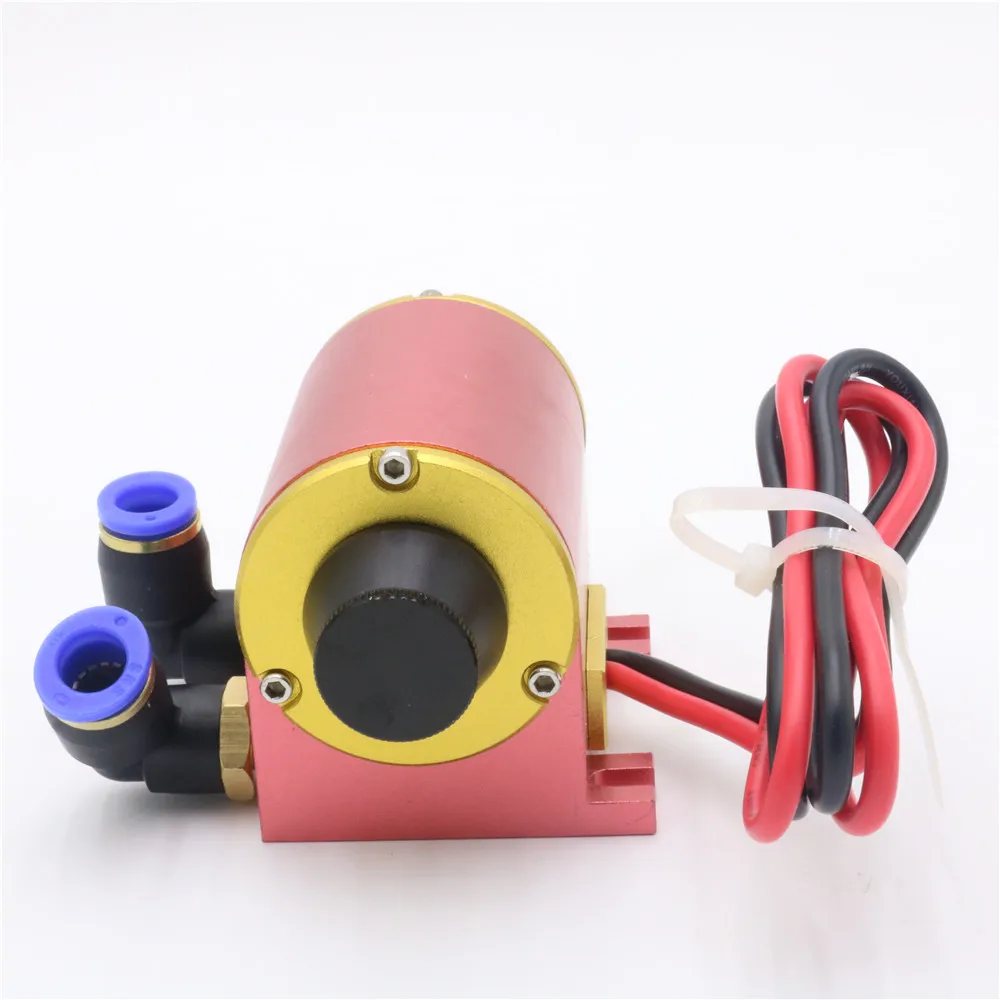

GTPC-50S диода лазер с накачкой модуль 50 W Пекин происхождения для лазерной маркировки машины

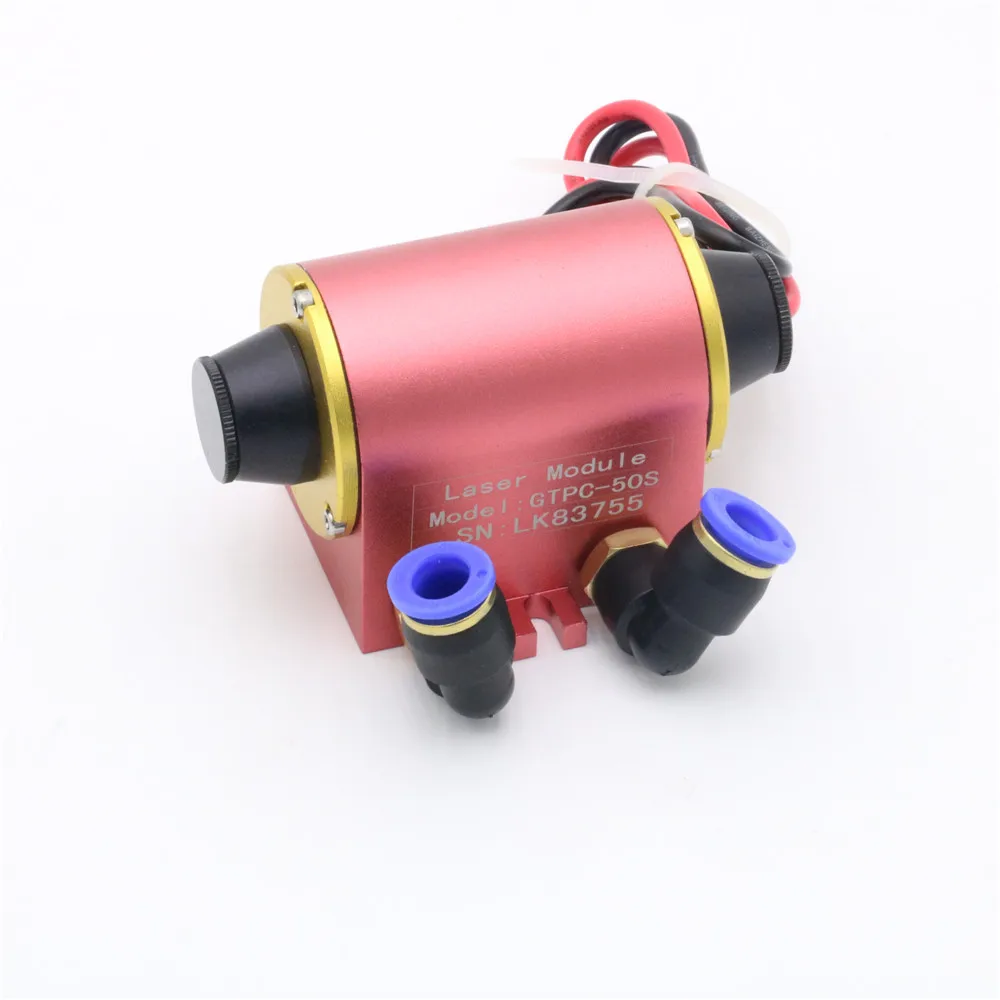

GTPC-50S

SN: XXXX

1. Технические параметры

Выходная мощность CW: 50 Вт

Пороговый ток: ~ 6A

Рабочий ток: ~ 18A

Вперед Напряжение: ≤18V

Центр волны: 1064nm

Длина стержень yag: 65 мм

Диаметр стержень yag: 3 мм

YAG терминал: плоский/AR на 1064 нм/YAG doped 1%

Поток охлаждающей воды:4-5L/мин

Мощность охлаждения:> 100 Вт

Оптимальная температура:20 °C

Диапазон температур (хранение):-20 °C ~ 70 °C

2. Типичные кривые

Примечание: условий тестирования

1. Длина полости 170 мм;

2. Передача выходного зеркала составляет 20%.

3. Температура охлаждающей воды определяется оптимизированным результатом, каждый модуль рекомендует оптимальную температуру.

Выходная мощность может быть изменена во время изменения длины полости, передачи на выходе или температуры охлаждающей воды.

Раздел 1 безопасности пользователя

Раздел 2 первоначальной проверки

Раздел 3 Описание продукта

Раздел 4 Параметры

Раздел 5 Установка и Используя метод

Раздел 6 поиск и устранение неисправностей

Раздел 1

Безопасности пользователя

Оптические лазерные модули GT-это инфракрасные лазерные источники. Испускаемая энергия невидима для человеческого глаза. Эти продукты излучают излучение в 1064 нм. Пожалуйста, обратите внимание на отметку на этом изделии, не смотрите непосредственно на лазерное выходное окно (поперечное сечение выходного луча).

Пожалуйста, не подвергайте выходной лазерный луч плоскому зеркалу или другим светоотражающим поверхностям, отраженный луч может сделать людей травмированными или повредить другие объекты.

Пользователь должен носить лазерные очки.

Если этот продукт используется в лаборатории, в этой лаборатории должны быть лазерные предупреждающие знаки.

Если пользователь хочет проверить качество лазерного пятна, пожалуйста, используйте преобразователь длины волны или проверьте ослабленное лазерное пятно с CCD.

Раздел 2

Первоначальной проверки

При получении внимательно осмотрите контейнер для доставки на предмет повреждений. Перевозчики не будут принимать претензии о возмещении ущерба, если все транспортные материалы не будут сохранены.

Прочтите это руководство перед подключения лазерный драйвер к GTPC-50S.

Раздел 3

Описание продукта

Лазерный модуль является идеальным строительным блоком в разработке или производстве средних лазерных систем стержень, преобразование существующих лазерных конструкций на основе лампы в диодные насосные, или модернизации существующих дуговая лампа аппаратного обеспечения более стабильной и надежную работу.

Он включает Nd: YAG лазерный стержень который эффективно нагнетен радиальным массивом баров лазерного диода длинной жизни, и поставляет превосходное равномерность увеличения и lensing представление. Он идеально подходит для многомодовых приложений, таких как лазерная маркировка, а также может обеспечить высокое качество луча для более точной микро-обработки и научных приложений.

Лазерный модуль управляется электроникой низкого напряжения. Охлаждение лазера осуществляется с помощью простого рециркуляционного охладителя воды, работающего на фильтрованной воде, исключая необходимость деионизированных систем воды.

Раздел 4

Параметры

1. Технические параметры (рабочая температура охладителя: оптимальная температура (см. таблицу параметров)

Выходная мощность CW: 50 Вт

Порог ток: 6A

Рабочий ток: 18A

Вперед Напряжение: ≤18V

Центр волны: 1064nm

Длина стержень yag: 65 мм

Диаметр стержень yag: 3 мм

YAG терминал: плоский/AR на 1064 нм/YAG doped 1%

Вес: ≤ 5 кг

Рекомендуемая температура холодильника: 19-23 °C

Диапазон температур (хранение):-20 °C ~ 70 °C

2. Типичные кривые

Примечание: условий тестирования

1. Длина полости 170 мм;

2. Передача выходного зеркала составляет 20%.

3. Температура охлаждающей воды определяется оптимизированным результатом, каждый модуль рекомендует оптимальную температуру.

3. Механические Размеры

Раздел 5

Установка и Используя метод

1. воздуха обстоятельствах

Если пыли или примесей прилипают к оптический компонент на области, высокая плотность энергии лазера может повредить эту область, например, хрустальные концы. Для предотвращения пыли от загрязняющих стержней кристалла YAG Или входа в полость необходим чистый воздух или герметизация лазерной системы.

2. Система водяного охлаждения

Требуется чистая вода n. Фильтрация должна быть добавлена в систему охлаждения воды. Регулярно проверяйте качество воды, меняйте воду или фильтрат воды сразу же, когда обнаружены примеси.

N мы требуем, чтобы поток охлаждающей воды составлял 4-6 л/мин. Слишком высокий поток воды может привести к нестабилизации лазерного пятна из-за его воздействия на кристалл. Слишком низкий поток воды может привести к ускоренному старению массивов LD или укороченному сроку службы DPL из-за недостаточного охлаждения.

N каждый DPL имеет оптимальную рабочую температуру охлаждающей воды, пожалуйста, установите температуру охладителя в пределах+2 °C оптимальной температуры, и точность контроля температуры воды должна быть в пределах+1 °C.

3. Питание

Если вы используете блок питания, оснащенный нашей компанией, пожалуйста, не подключайте или не отключайте DPL, когда блок питания находится в состоянии запуска; если вы хотите использовать блок питания, изготовленный другой компанией или вами, пожалуйста, свяжитесь с нашей компанией, чтобы подтвердить, может ли он использоваться.

4. после раскрытия защитных чехлов на двух выходных окнах DPL, проверьте, есть ли пятна на двух концах стержень yag, операция не может быть продолжена, если два конца стержень YAG не являются чистыми.

5. Зафиксируйте модуль DPL на плоскости и соберите резонансную полость, разработанную пользователем.

6. Подключите водяные трубы охладителя к розетке/входу модуля DPL. (Можно обменять выход воды и вход воды.)

7. подключите источник питания к модулю DPL (разъемы: Красный: +/черный:-).

8. Отрегулируйте резонансную полость в дополнительном режиме пользователя.

9. включите источник питания охладителя (проверьте, нет ли воды или нет адекватной воды в охладителе), поток воды должен быть выше 4L/мин; установите температуру воды на желаемое значение. (Каждый модуль DPL рекомендует температуру воды.)

10. проверьте выход воды/вход модуля DPL, чтобы убедиться, что Охлаждающая вода может течь свободно и без утечки воды, затем быстро Включите источник питания и отрегулируйте рабочий ток до не менее 5А, Потому что высокая влажность или большая разница температуры внутри модуля и снаружи модуля может вызвать росу на внутренних компонентах, даже сделать их отказ.

11. Увеличьте ток, но не выше 20А. Обычно рабочий ток составляет около 18 А, когда выходная мощность составляет 50 Вт. Температура воды должна быть установлена при температуре 19-23 °C.

12. При завершении использования этого продукта быстро прекратите работать с охладителем, чтобы предотвратить деформацию внутренних компонентов. Уменьшите ток до нуля или нажмите выключатель питания, срабатывающий в лазерном блоке питания, чтобы быстро уменьшить напряжение охладителя до нуля, затем можно продолжить другую работу.

13. Держите воду в холодильнике чистой. Для предотвращения старения или удушья водопроводных труб следует менять воду каждые 1-2 месяца. Чтобы предотвратить примеси от удушья труб, вы должны запечатать вход/выход воды на этом продукте, когда не используется.

Раздел 6

Устранение неисправностей

1. Выходная мощность ниже номинальной мощности

N Установите выходную мощность DPL на желаемое значение, когда температура воды равна оптимальной температуре (каждый модуль имеет оптимальную температуру-выходную мощность). Отрегулируйте выходную длину волны диодных массивов на 0,2-нм/°C.

N проверьте, чистятся ли два конца стержень YAG и поверхности резонансной полости, очистите от пятна или замените стержень yag, улучшите рабочую среду.

N типичное представление измерено с 170mm длины полости и 20% передачи выхода, сила выхода можно изменить пока длина полости или передача выхода изменены.

2. аномальное рабочее напряжение

N рабочее напряжение увеличивается, вероятно, потому что сопротивление линии питания слишком большое, пожалуйста, замените его на толстый провод.

N снижение рабочего напряжения, вероятно, потому что LD Бар был поломкой, пожалуйста, свяжитесь с производителем как можно скорее.
